Усилители на STK

[Black_Panther]

В данной теме будем обсуждать все, что связано с STK.

Для начала вводная - это не микросхема, это гибридная интегральная схема. Толстоплёночная. Конских размеров.

Since 1970, SANYO has offered the STK series of IMST hybrid ICs for audio power amplifiers onto the market, and the reliability and performance of these ICs have won a high market share for the company.

Снятые с производства ИМС можно посмотреть тут:
alldatasheet.com

Официально STK производились Sanyo, есть непроверенные лично мной источники, уверяющие, что их также выпускала SanKen. STK серия с надписями Technics, Yamaha, Kenwood, Strasser, Ulvac и прочих брендов - это тоже Sanyo, но OEM.

В данный момент Sanyo Semiconductors перешла под крыло Panasonic, затем последняя отфутболила всё это к ONSEMI, которой выпускаются самые свежие серии: 433-ххх (стерео и многоканальные) и 404-ххх (моно).

Возьмите за правило: сначала почитали эту ветку, хотя бы первый пост, потом побежали покупать какую-либо STK. В противном случае велик риск нарваться на новодел (неоригинал) или махровую подделку, особенно если покупаете старые популярные серии ИМС, снятые с производства!
Проектировать новое устройство на ИМС 3-значных, 4-значных и заказных серий можно только в том случае, если на руках уже имеется заведомо работоспособный оригинал.

И еще: без фото или возможности повертеть в руках при заказе через интернет или по телефону рискуете купить подделку. Не уверены полностью в оригинальности - не покупайте, откажитесь, если нету фото - попросите сказать что написано в верхнем правом углу морды и нет ли яркой однотонной "зелени" в щели между выводов и какого цвета спинка и цвет надписи на ней.

Как различать оригинал , новодел и подделку:
Вкратце: ярко-синяя или ярко-зеленая надпись на спинке и серия на морде имеет буквы ET = НЕ БРАТЬ!

В щели между выводов видно ДВА цвета: плата и маска. Подложка приклеена к радиатору ровно и надписи на подложке (спинка микры) не яркие. Могут быть как бы стершиеся или недопечатанные. Это нормально.
Щель - это пространство откуда ноги (выводы) растут где видно крепление начала выводов к плате интегральной схемы. У старых серий эта щель может быть залита компаундом, похожим на стекло. По ссылке ниже - то самое место:
https://forum.vegalab.ru/attachment....7&d=1266525585


Видите текстуру корпуса? Блики, шероховатости - у оригиналов обычно есть.
https://forum.vegalab.ru/attachment....2&d=1266525017

Вот такая надпись сзади, как бы стершаяся местами:

https://forum.vegalab.ru/attachment....3&d=1266525026


В щели видно сплошную яркую зелень, серия написана с ЕТ: 0AET, 5BET, 2GET, 2LET и т.п., надписи на спинке яркие или легко стираются - АХТУНГ! Перед нами - новодел - неоригинал. Скажем так - работать в номинальном режиме оно будет (50\50, лотерея), звучание же, как у оригинала совершенно не гарантируется.

Однотонный маслянисто-чёрный цвет морды и яркая синяя надпись на спинке - подделка.


Как опознать конкретный лютый махровый винтаж:

https://forum.vegalab.ru/attachment....6&d=1266524167
Смотрите на STK043.

https://forum.vegalab.ru/attachment....0&d=1266526095

Надписи нанесены краской, которую легко смыть или соскрести даже ногтем. Корпус обычно черного маслянистого цвета, как уголь, шероховатый.

Огромная подборка материалов, включающая информацию о местах приобретения, отличий оригиналов от подделок,редких и "заказных" ОЕМ-ИМС STK серии, фото, ссылки на даташиты и рисунки плат находится в этой ветке, если не полениться ее прочесть.Тут есть 99% ответов на вопросы по STK.

На сегодняшний момент можно использовать современные серии:

Одноканальная: STK404-xxx (404-050, 404-070, 404-090, 404-100, 404-120, 404-130, 404-140).
Двухканальные и многоканальные: STK433-xxx. Подделок не встречал, сведений о таковых нет.

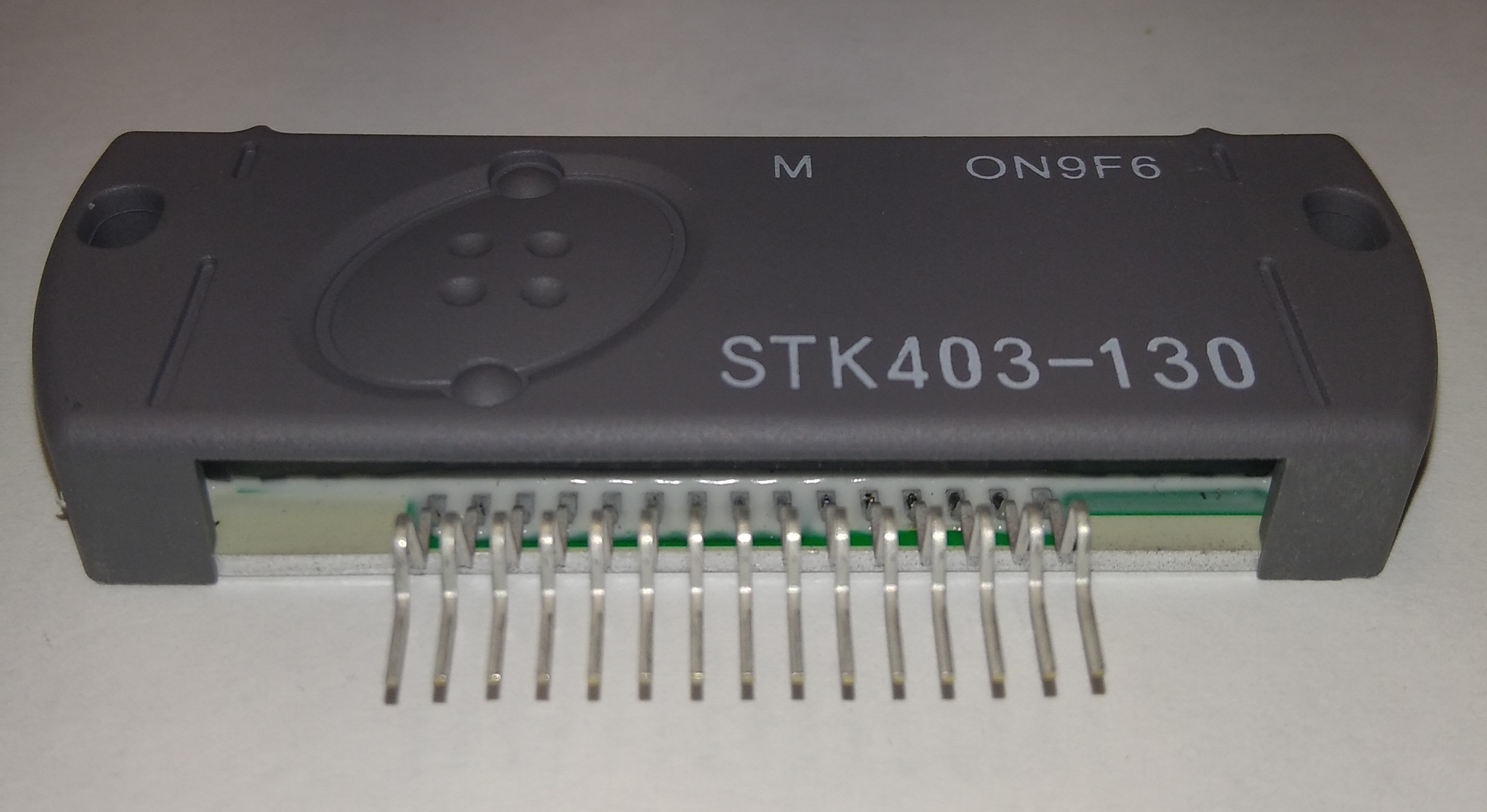

Важно! 433 серия в непривычном сером корпусе с выштамповкой и надписью Sanyo, вот такая:

https://forum.vegalab.ru/attachment....4&d=1266525129

(ширина корпуса и количество ножек варьируется!)

По статистике, исходя из наблюдения оптимальное соотношение стоимость\мощность согласно efind.ru и прайсам Митинского радиорынка имеют STK404-130, STK404-140
Введите в строке поиска STK404 и найдете ее фото внутри и снаружи, где купить платы под нее и ее саму,рисунки плат, особенности и обсуждение.
Также можно купить, по крайней мере, в Москве, самую мощную на данный момент ИМС из линейки 404-ххх: STK404-140. Она продается (напишу позже, забыл номер места), это находится на Митинском радиорынке. Там же можно купить и 404-130. 404-130 также есть на Митинском радиорынке в www.winner-s.ru ,побродив хорошо по рынку можете хоть всю коллекцию 404 серии собрать и сидеть на нее любоваться.

Если радиорынок или Москва от Вас далеко, поищите, где купить STK вот на этом ресурсе:
www.efind.ru

Кроме того, вот список официальных дистрибьюторов On Semiconductors:
http://www.onsemi.ru.com/PowerSolutions/locateSalesSupport.do

даташиты на 404 и 433 серию на сайте On Semiconductors:
http://www.onsemi.ru.com/PowerSolutions/search.do?query=stk4&tabbed=Y&clearFilters=Y&searchType=others&perPage=100

Прикрепляю файлы:
Статья по сборке уся на серии 41хх...42хх - stereo18.rar
Указаны нюансы, как подпаивать регулятор, немного про земли и источник питания и прочее.

Добавляю старый материал "В питании - сила!" с источником питания для усилителей.

Эволюция плат моей разработки:

(в ближайшее время, со схемами и рисунками)

Все коммерческие вопросы строго в личку.

апдейт дополню скоро: где купить в Москве 404 и 433 серии выгодней и заведомо аутентичные. А также: причешу галерею, чтобы влезли рисунки плат и схемы с пояснениями.

ДА, 404-140 В МОСКВЕ НИГДЕ НЕТ В НАЛИЧИИ, САМ ИЩУ.

[Avilin]

Avilin,
Проблема в том что фронт и тыл разделены на отдельные сборки. Тут два пути...или перевести сигнал с левого фронта на сборку с правым фронтом, а тыл правый на рабочий канал левого фронта и подключить последовательно тыл на один рабочий канал что бы хоть в моно , но играло.
Или снова же перевести весь фронт на одну сборку и на тыл подкинуть кит на стк или что то на тда
Разделили каналы они для того то бы сборки не сильно грелись я так полагаю.

Неа, я же кусок схемы приложил. Одна двухканальная STK работает на тыл и фронт. У меня вот "полетел" левый тыл, эта же STK отвечает за левый фронт. У меня есть в ресивере канал "центр", который не используется. На одноканальной STK404-130 сделан. Комната небольшая, не нужен в ней центр. В крайнем случае перекину испорченный левый тыл на канал центра. Из-за этого спросил, как можно испорченный канал полностью отключить (по питанию как бы)

[Odesskin]

Неа, я же кусок схемы приложил. Одна двухканальная STK работает на тыл и фронт. У меня вот "полетел" левый тыл, эта же STK отвечает за левый фронт. У меня есть в ресивере канал "центр", который не используется. На одноканальной STK404-130 сделан. Комната небольшая, не нужен в ней центр. В крайнем случае перекину испорченный левый тыл на канал центра. Из-за этого спросил, как можно испорченный канал полностью отключить (по питанию как бы)

Я же вам и ответил в чем и есть проблема) отключить по питанию не выйдет, если только разобрать крышку стк и оторвать питающие проводники от транзистора. Именно по причине что фронт на этой же стк то и есть проблема)
Как минимум можно отрезать дорожку защиты с выхода убитого канала и просто про него забыть.

[Avilin]

Я же вам и ответил в чем и есть проблема) отключить по питанию не выйдет, если только разобрать крышку стк и оторвать питающие проводники от транзистора. Именно по причине что фронт на этой же стк то и есть проблема)
Как минимум можно отрезать дорожку защиты с выхода убитого канала и просто про него забыть.

Спасибо большое! Попробовал заказать STK430 в PL-1 (насколько я понял, это павильон на московском радиорынке), посылка уже почти доехала. Выбор остановил на них из-за положительных отзывов тех, кто уже такое покупал, и из-за того, что у них эти STK уже есть в наличии, то есть не будут для меня заказывать из Китая непонятно у кого. Ни от чего это не страхует, конечно. Ну подумал, что полутора тысячами готов рискнуть. Посмотрю, что там какого качества пришло. Если не будет работоспособно, то как-то так по вашему совету и сделаю

[indikar]

Подскажите, собрал усилитель stk4241v по даташитовской схеме, на сколько поставить переменный резистор на вход

[Odesskin]

Подскажите, собрал усилитель stk4241v по даташитовской схеме, на сколько поставить переменный резистор на вход

50k

[Avilin]

Вот, что мне по заказу прислали. Я не специалист и по виду от оригинала не могу отличить. На место установить ещё не пробовал

[wolfram]

Доброго времени!
Тоже скину свой вариант печатной платы для STK4182 II в Sprint Layout, с защитой от короткого замыкания по схеме из даташита - вдруг кому будет полезно. И плату выпрямителя к ней.

Проверено на одном экземпляре - работает (и усилитель, и защита от к.з.). Вместе с трансформатором ТПП-280 собранный усилитель успешно работает у моего знакомого с акустикой 25АС-109, 8 Ом.

[Odesskin]

Доброго времени!
Тоже скину свой вариант печатной платы для STK4182 II в Sprint Layout, с защитой от короткого замыкания по схеме из даташита - вдруг кому будет полезно. И плату выпрямителя к ней.

Проверено на одном экземпляре - работает (и усилитель, и защита от к.з.). Вместе с трансформатором ТПП-280 собранный усилитель успешно работает у моего знакомого с акустикой 25АС-109, 8 Ом.

И как ведет себя защита? проверяли ?
Мой уже трудится во всю) из защиты только АС, и пару предохранителей на трансы
Работает как часы , а главное никакого фона, просто тишина даже с синезубом (многие жалуются на фон в 41хх серии)
Плата селектора на реле и кнопка без фиксации на cd4013 если надо могу накинуть схема(у меня голове) и печатку

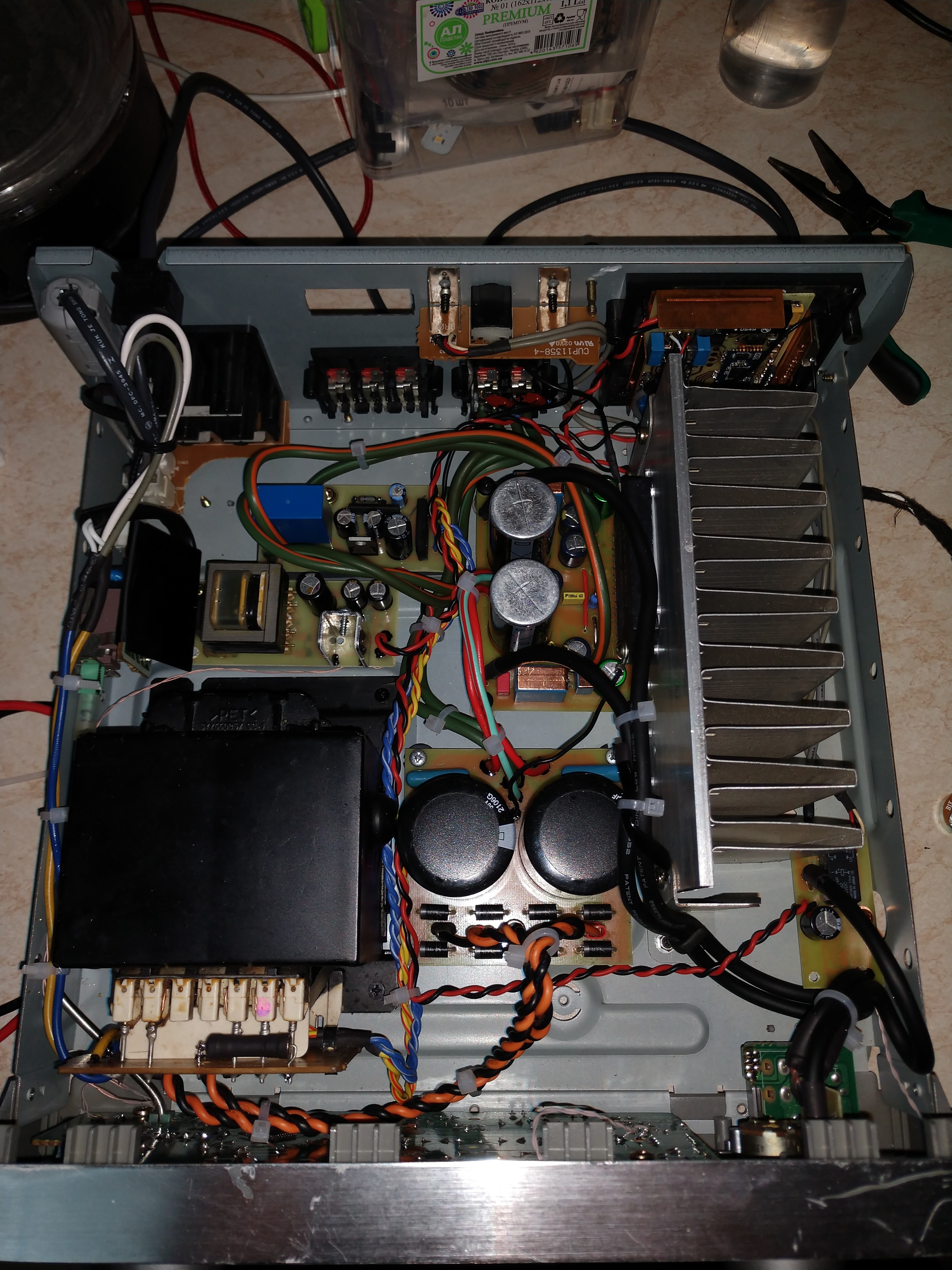

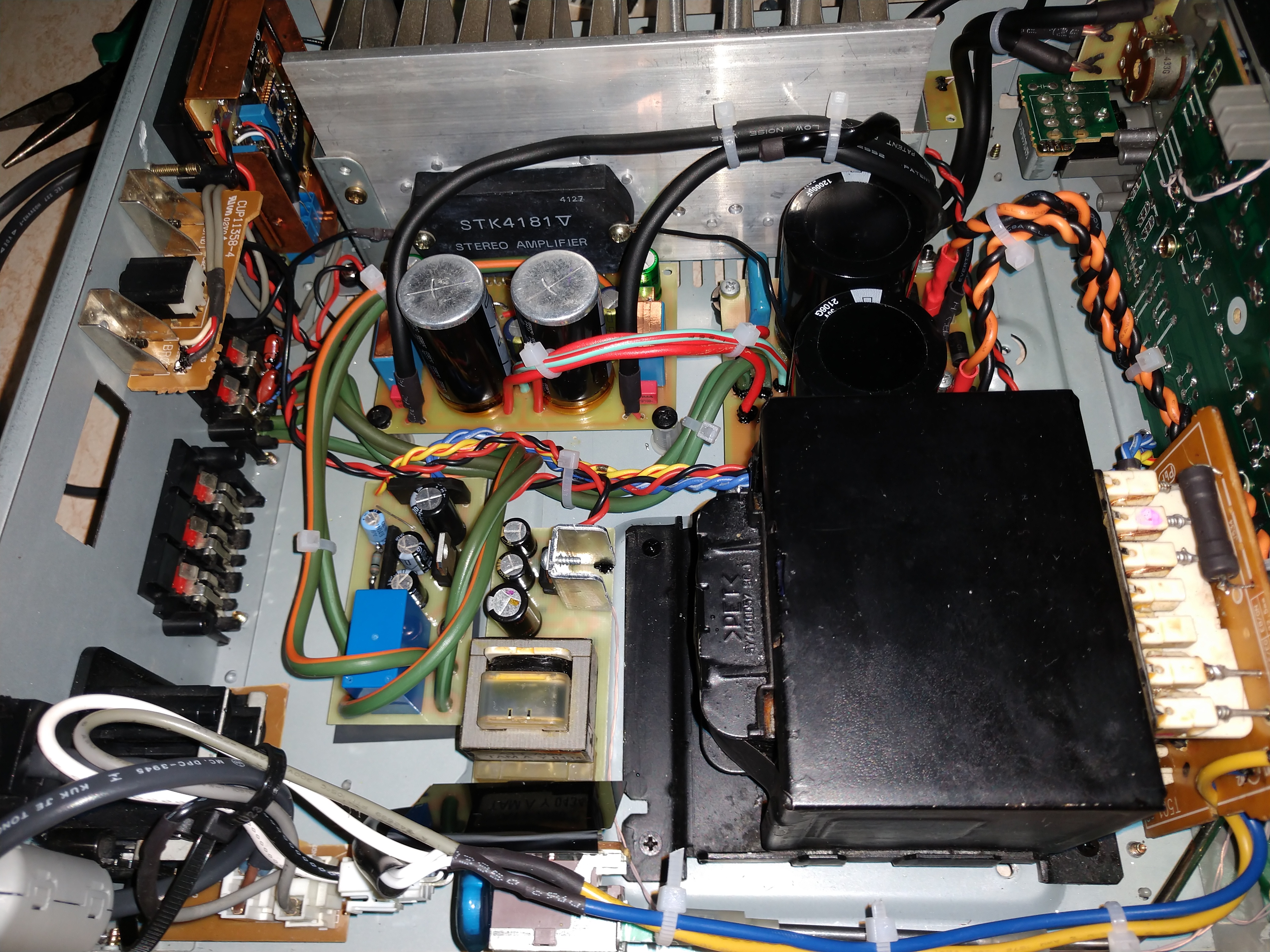

Все собрано на базе ресивера 5.1 юниверсум вроде, все ошметки были вытянуты
У правильно собранной 41хх звук отличный.

[wolfram]

И как ведет себя защита? проверяли ?
Мой уже трудится во всю)

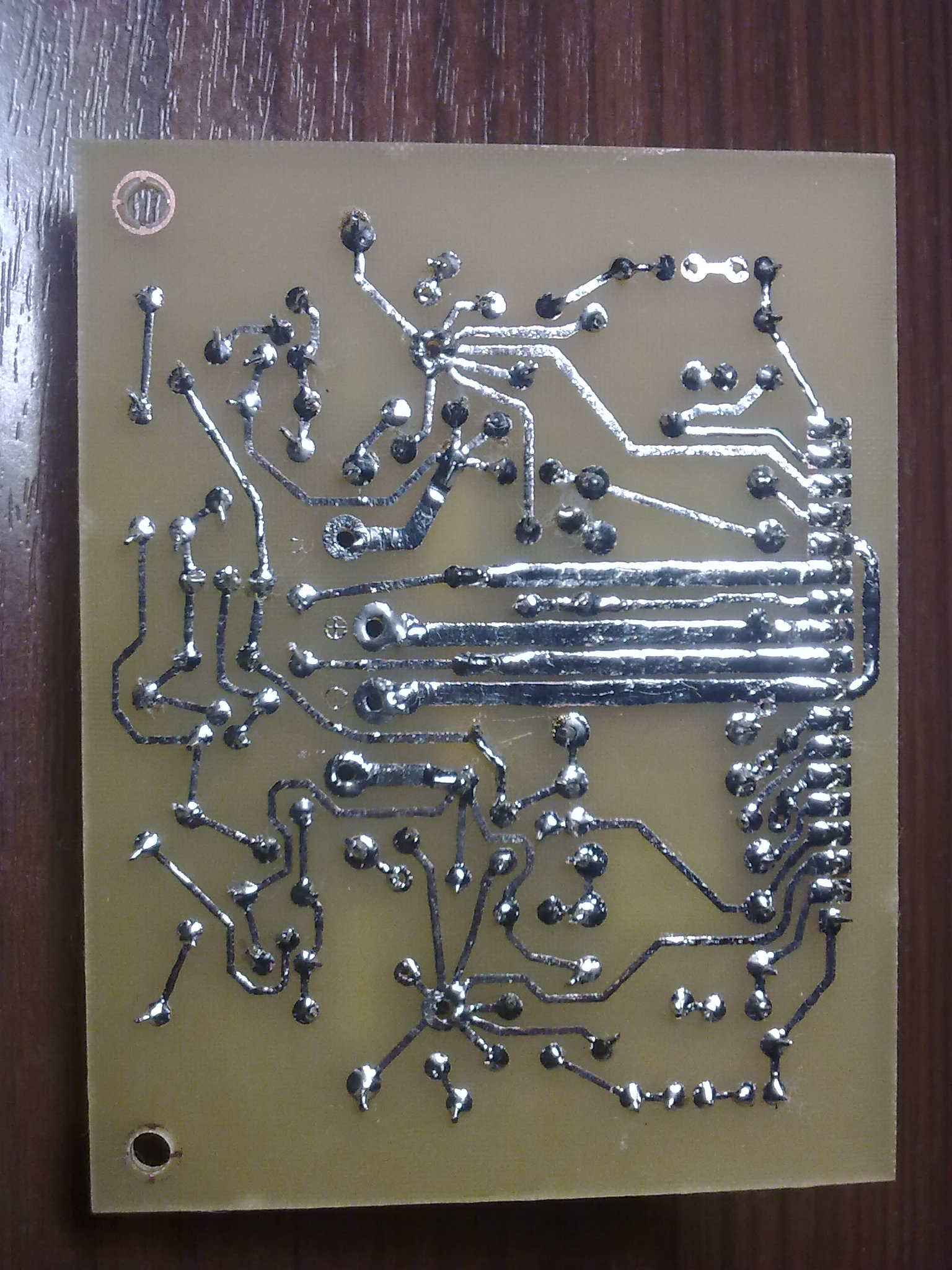

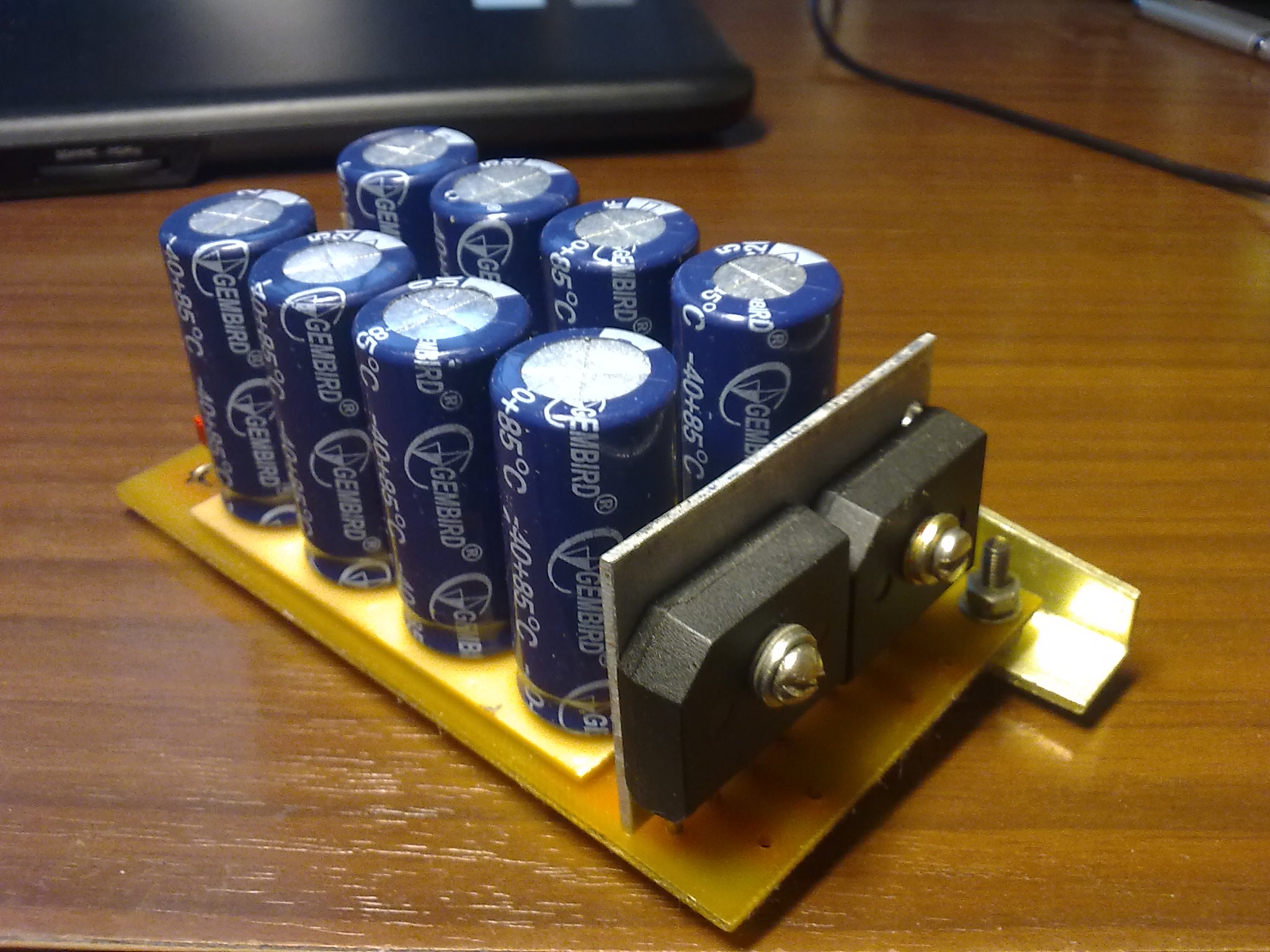

Защита работает - после длительного замыкания выходов микросхема не выходила из строя. Звучание вполне устраивает. Этот опытный образец тоже успешно трудится (собирал его лет 10-11 назад), конструктив конечно простенький, без претензий на эстетичность.






Ваша конструкция мне нравится больше))

[Odesskin]

конструктив конечно простенький, без претензий на эстетичность

Вполне неплохо сделано, если учесть что это блок питания и там стк с трансом, не каждый всунет. Я сам люблю минимализм.

[gryphan]

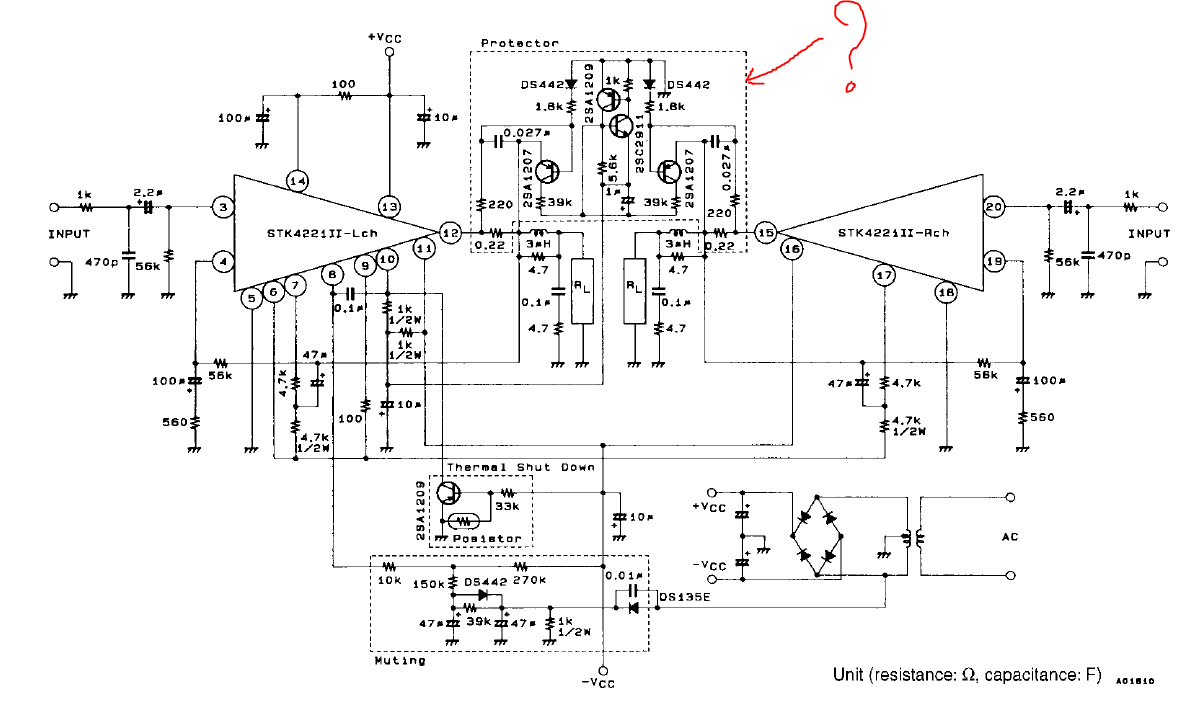

Друзья подскажите по STK4231 вернее по защите из даташита от чего она защищает ?


---------- Сообщение добавлено 15:27 ---------- Предыдущее сообщение было 13:38 ----------

вот фото оригинальных STK4221II и STK4231II может кому то пригодится.

[шасси]

Друзья подскажите по STK4231 вернее по защите из даташита от чего она защищает ?

В даташите - ограничение по вых. току, чтобы мс не сгорела.

[gryphan]

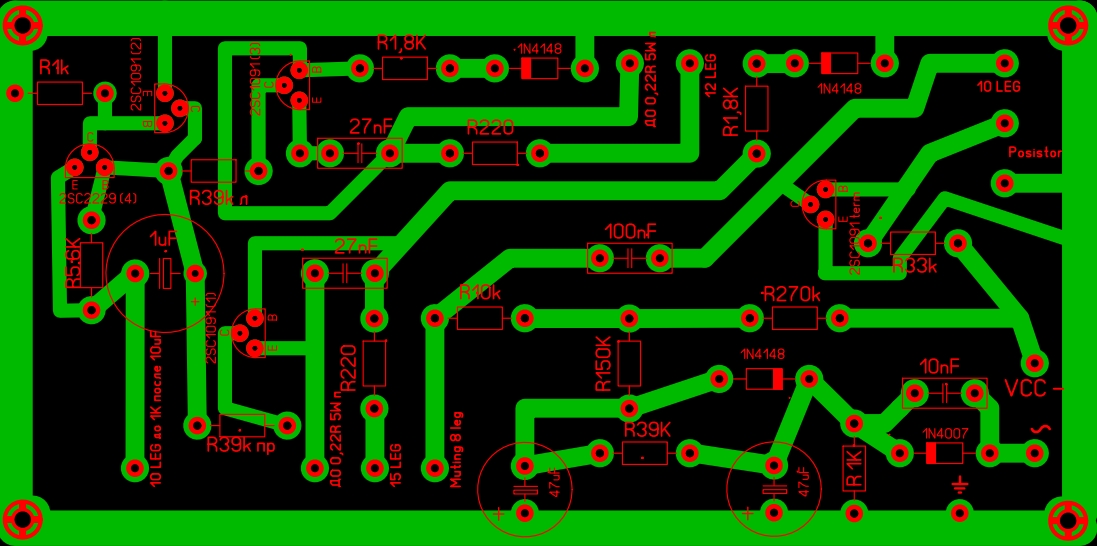

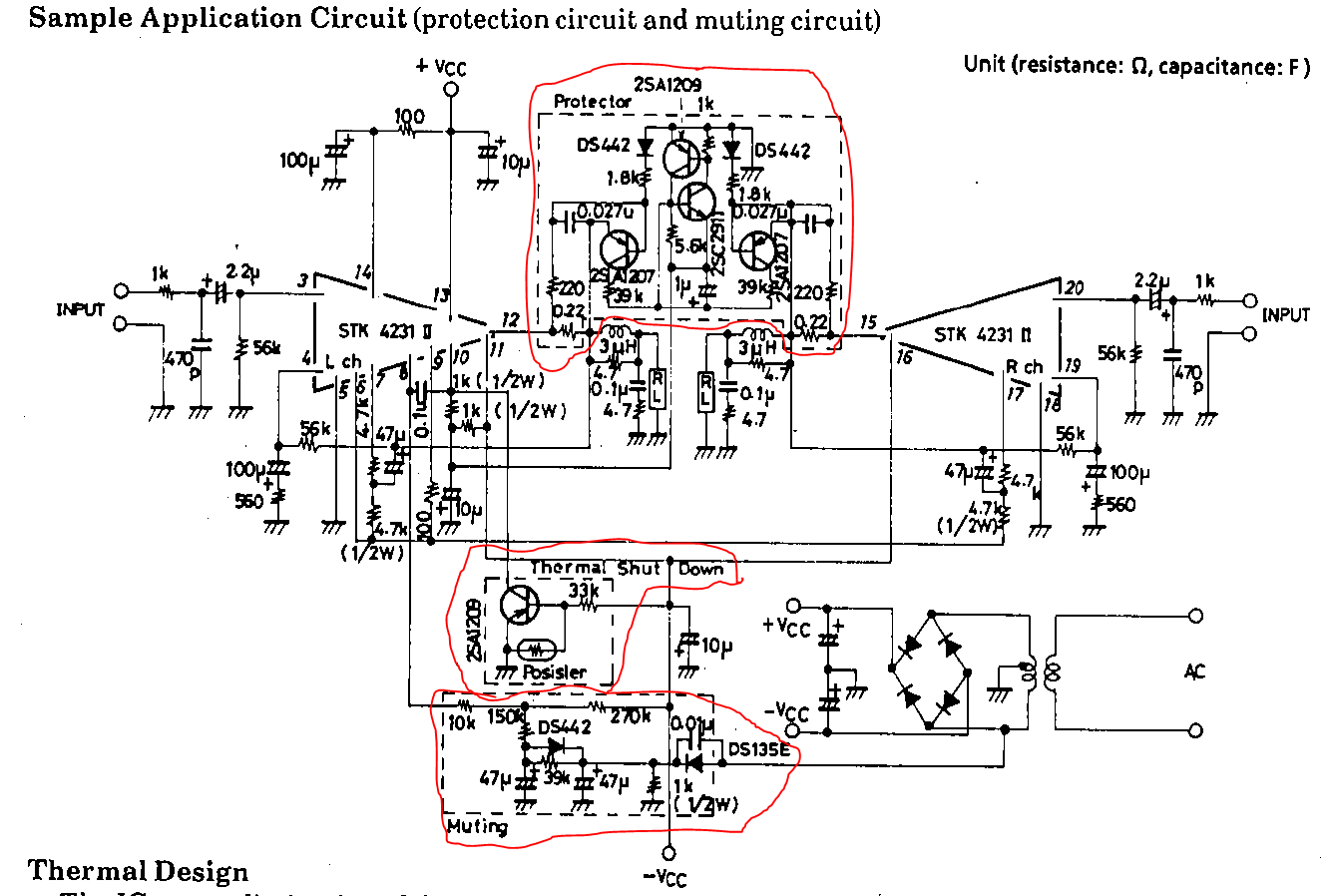

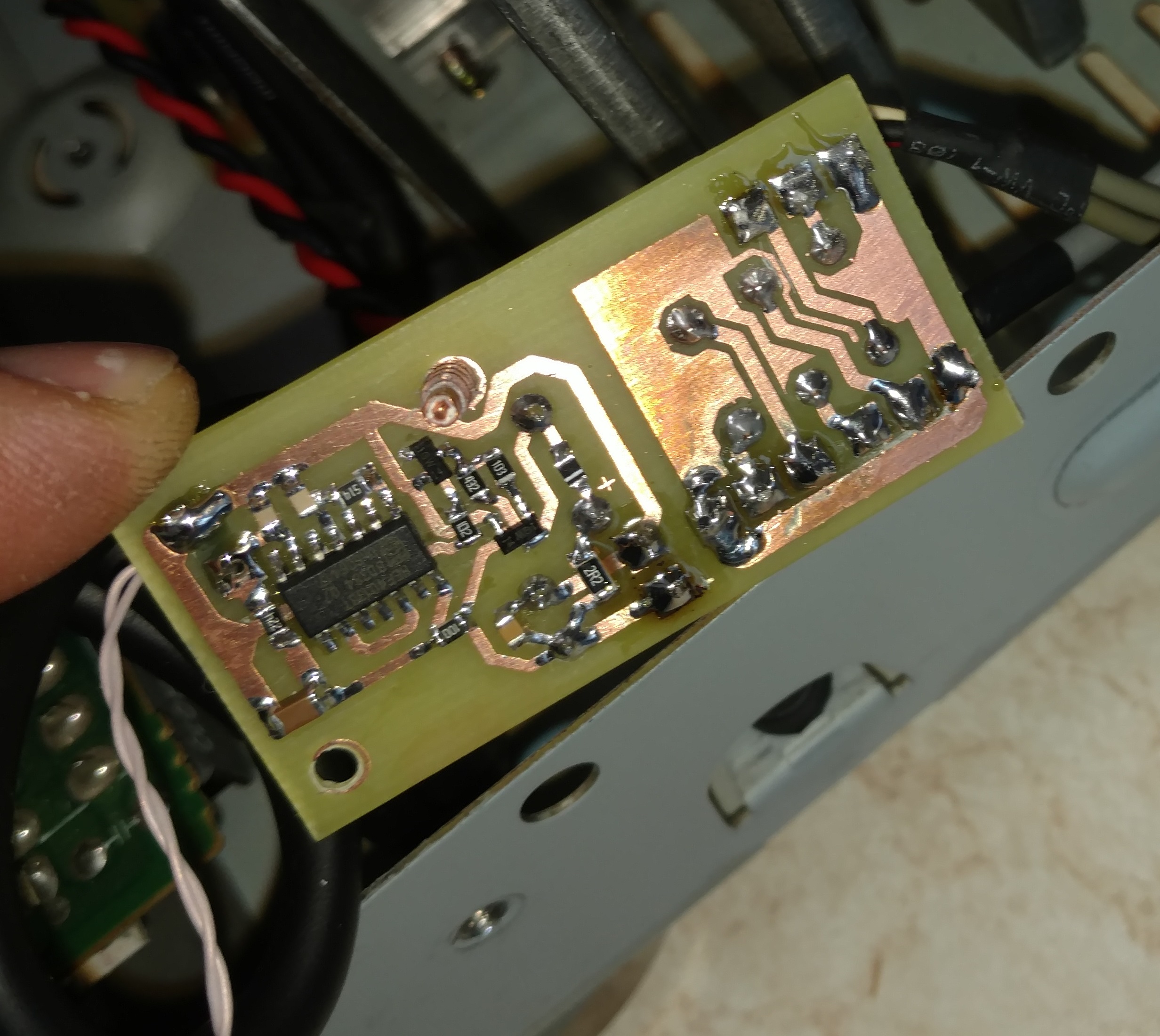

для всех у кого stk42** серия и плата сделана по даташиту или близкой вот нарисовал защиту + мут + термозащита из того же даташита но на отдельной плате.


https://drive.google.com/file/d/1_5X...ew?usp=sharing

[gryphan]

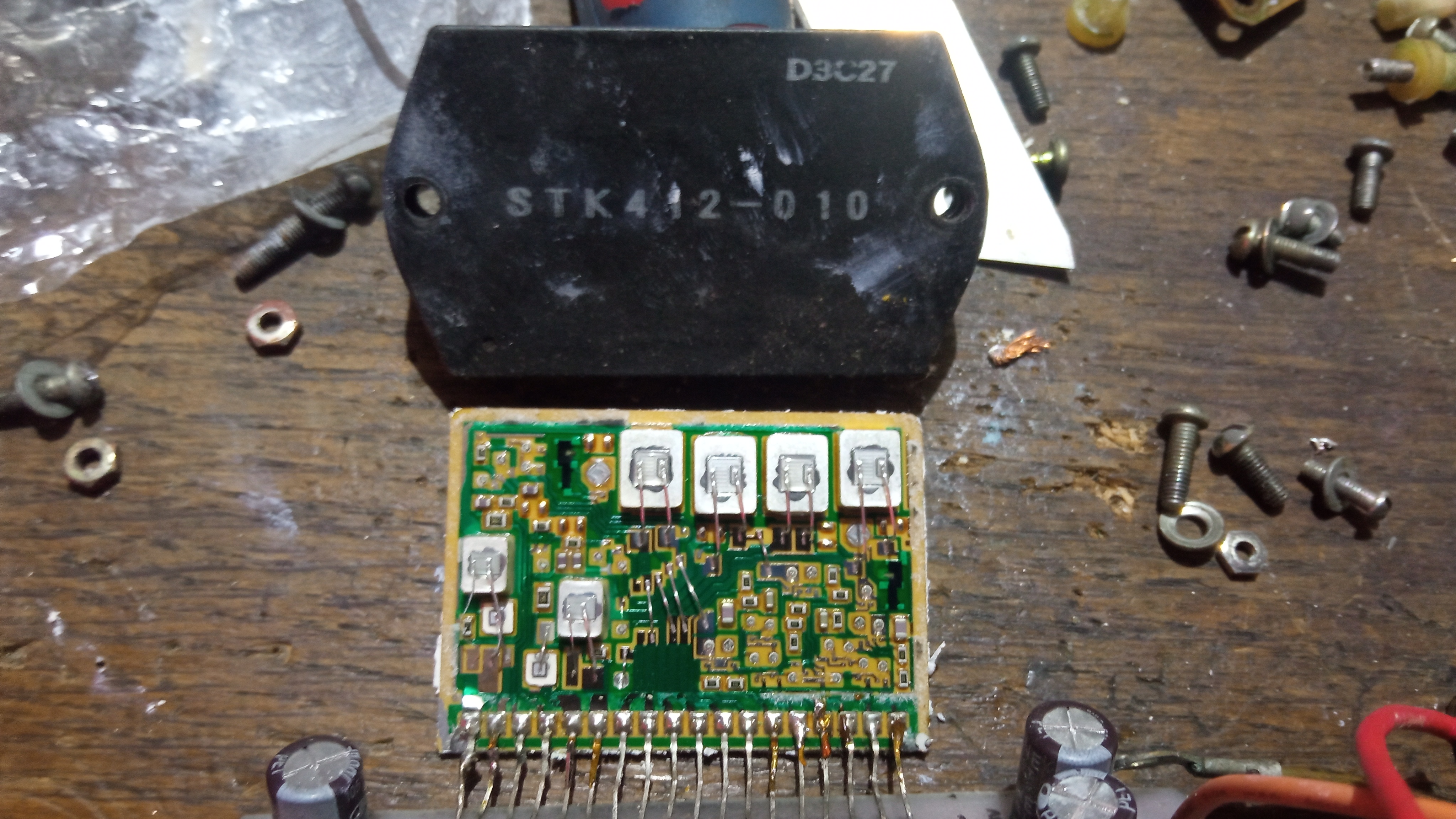

вот ещё фото STK412-010 оригинал.

[Odesskin]

вот ещё фото STK412-010 оригинал.

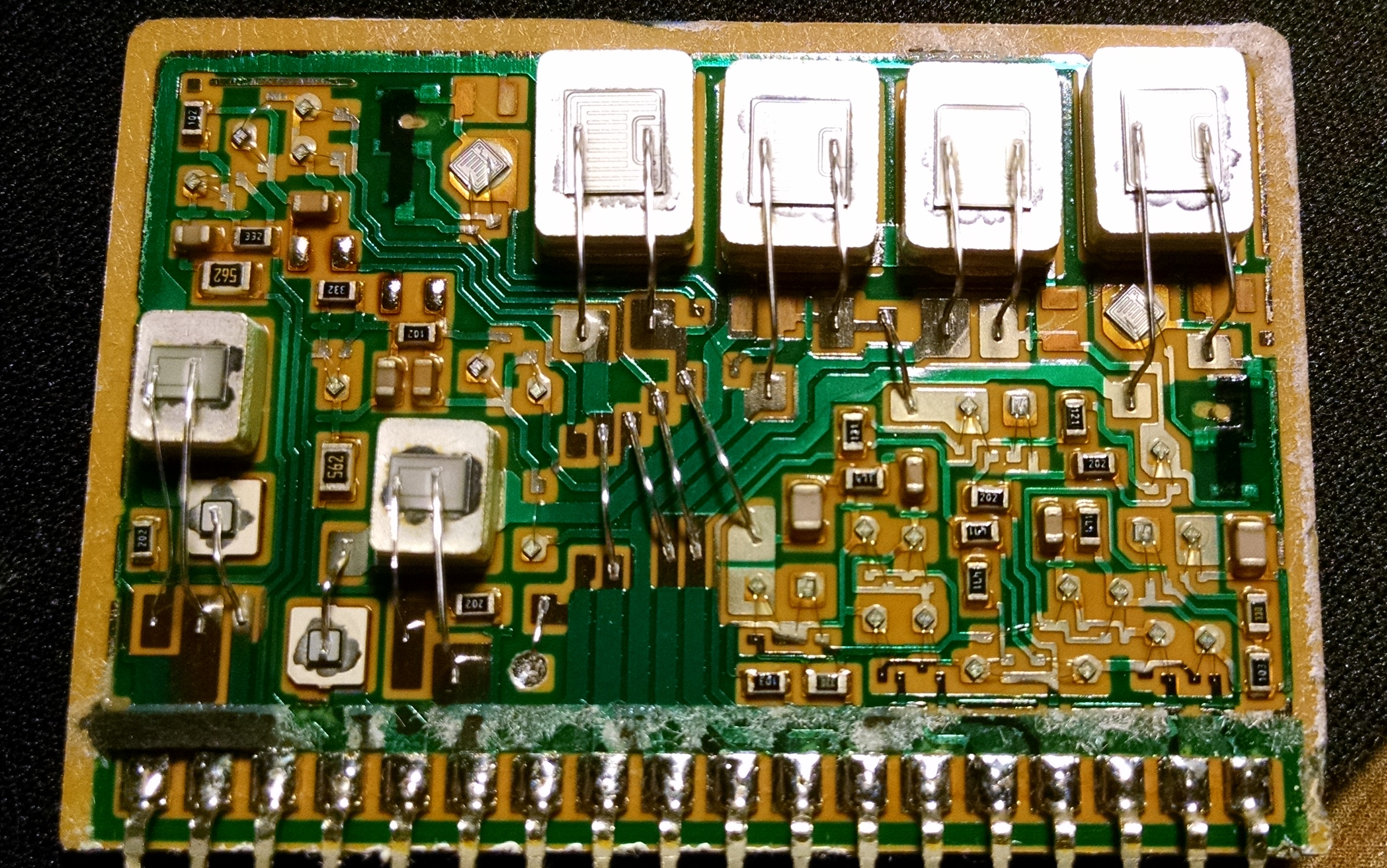

Можно еще так

[Вал.Ик]

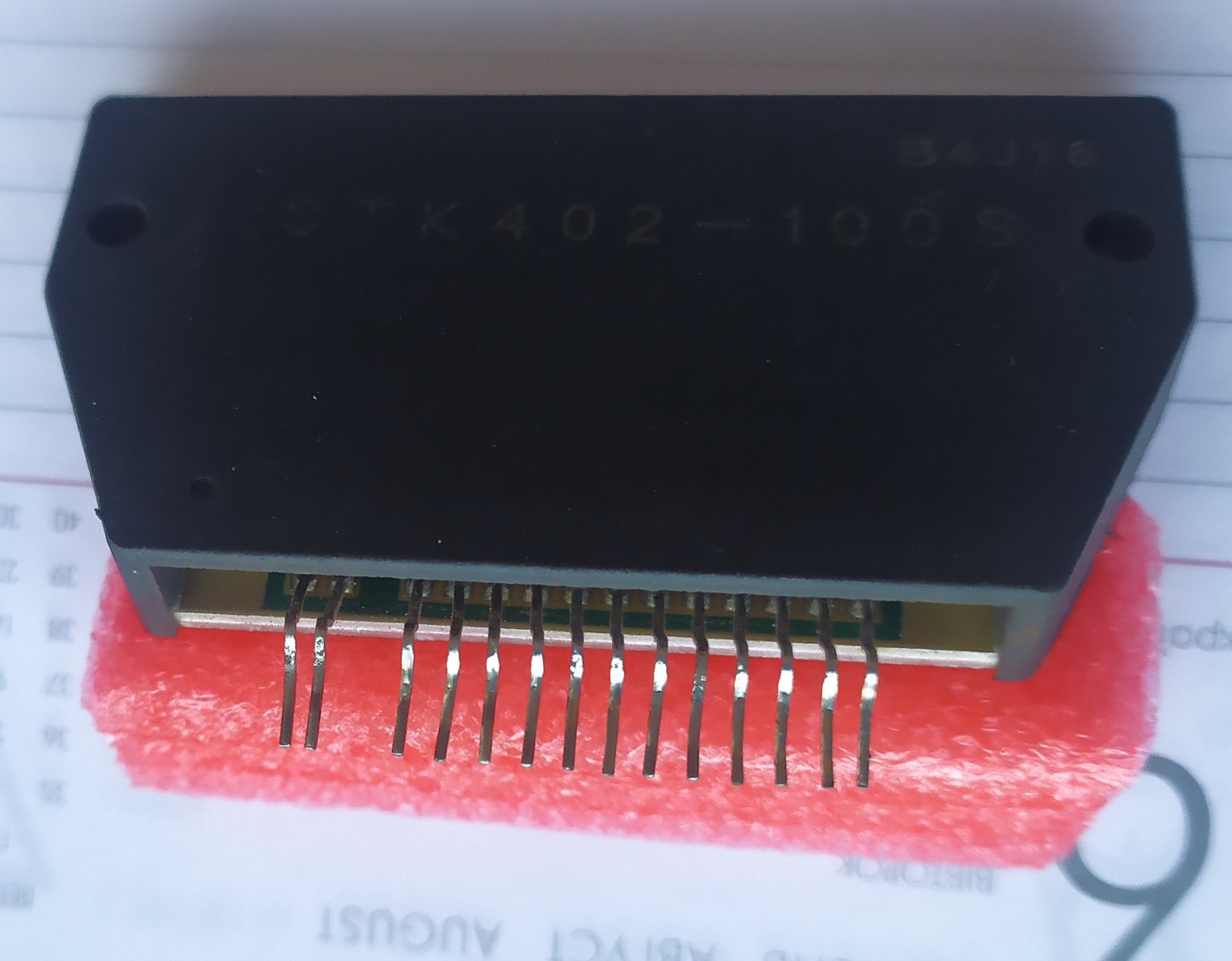

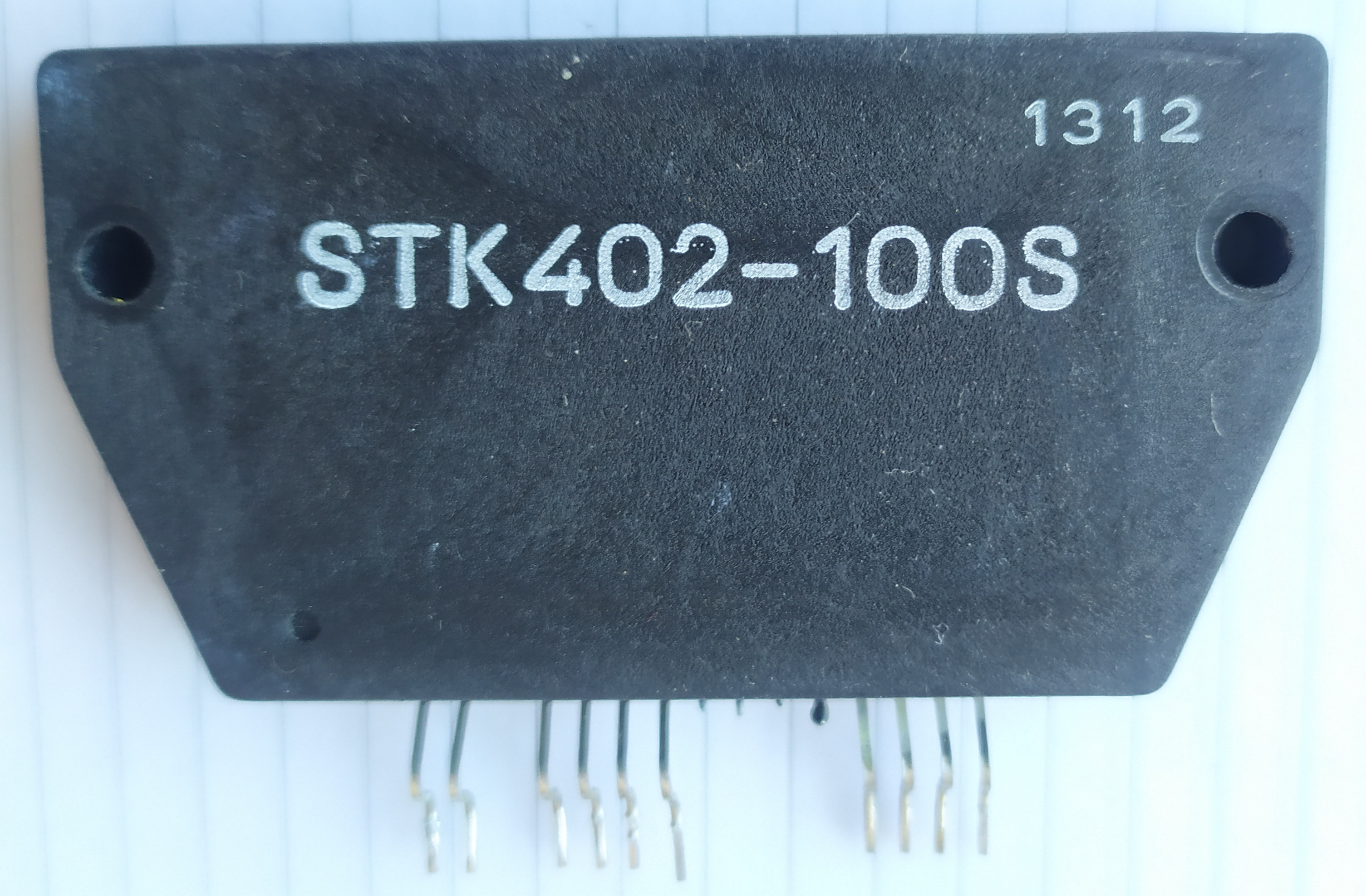

Было скучно, нашел у бомжей на рынке выброшенный Sony TA-DX80. Эта тема помогла его поднять на ноги, решил поучаствовать в наполнении. В упомянутом аппарате стоит STK402-100S. Заказывал на Али. Может кому пригодится для определения оригинальности. Такая была:

---------- Сообщение добавлено 17:17 ---------- Предыдущее сообщение было 17:15 ----------

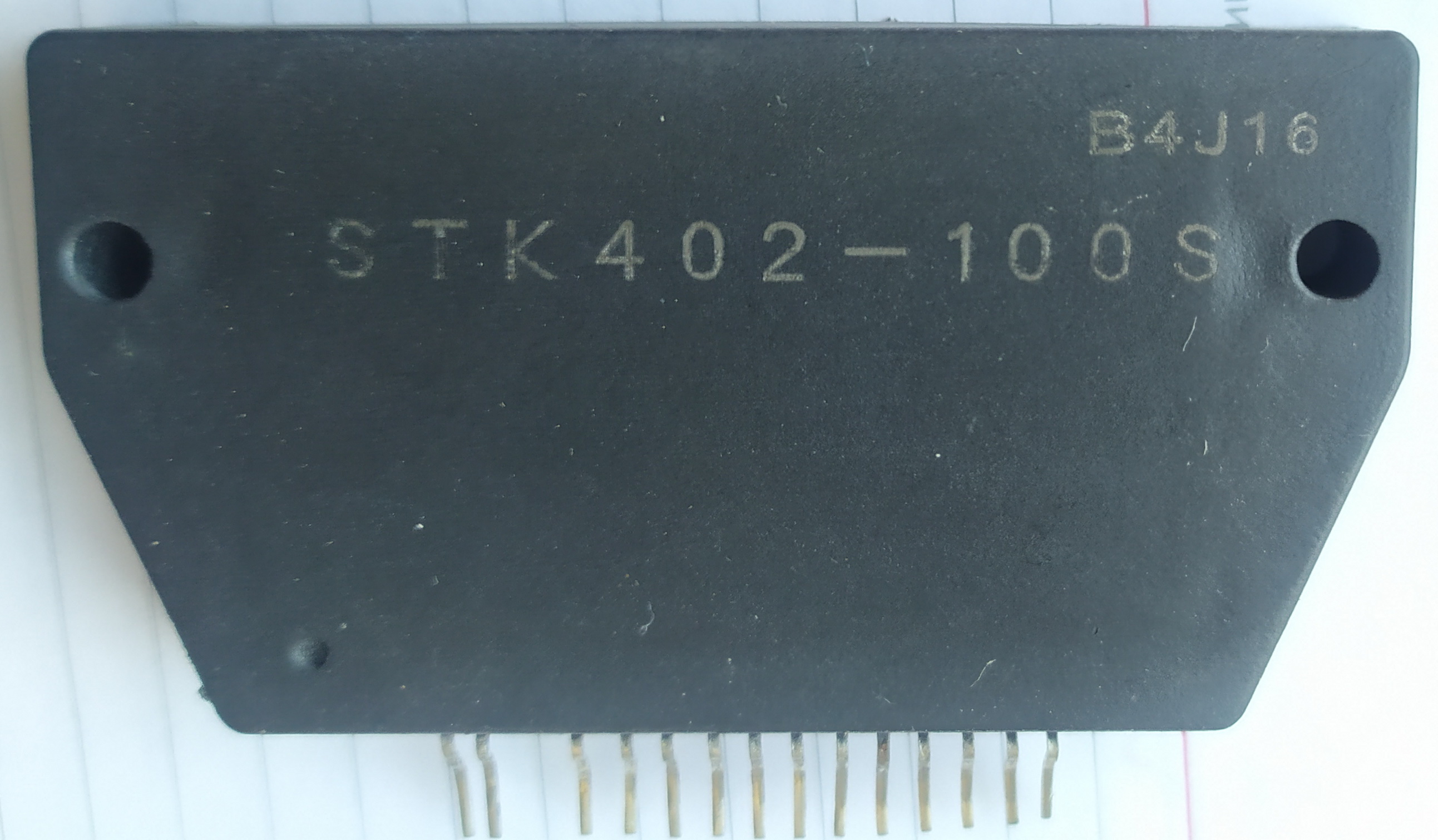

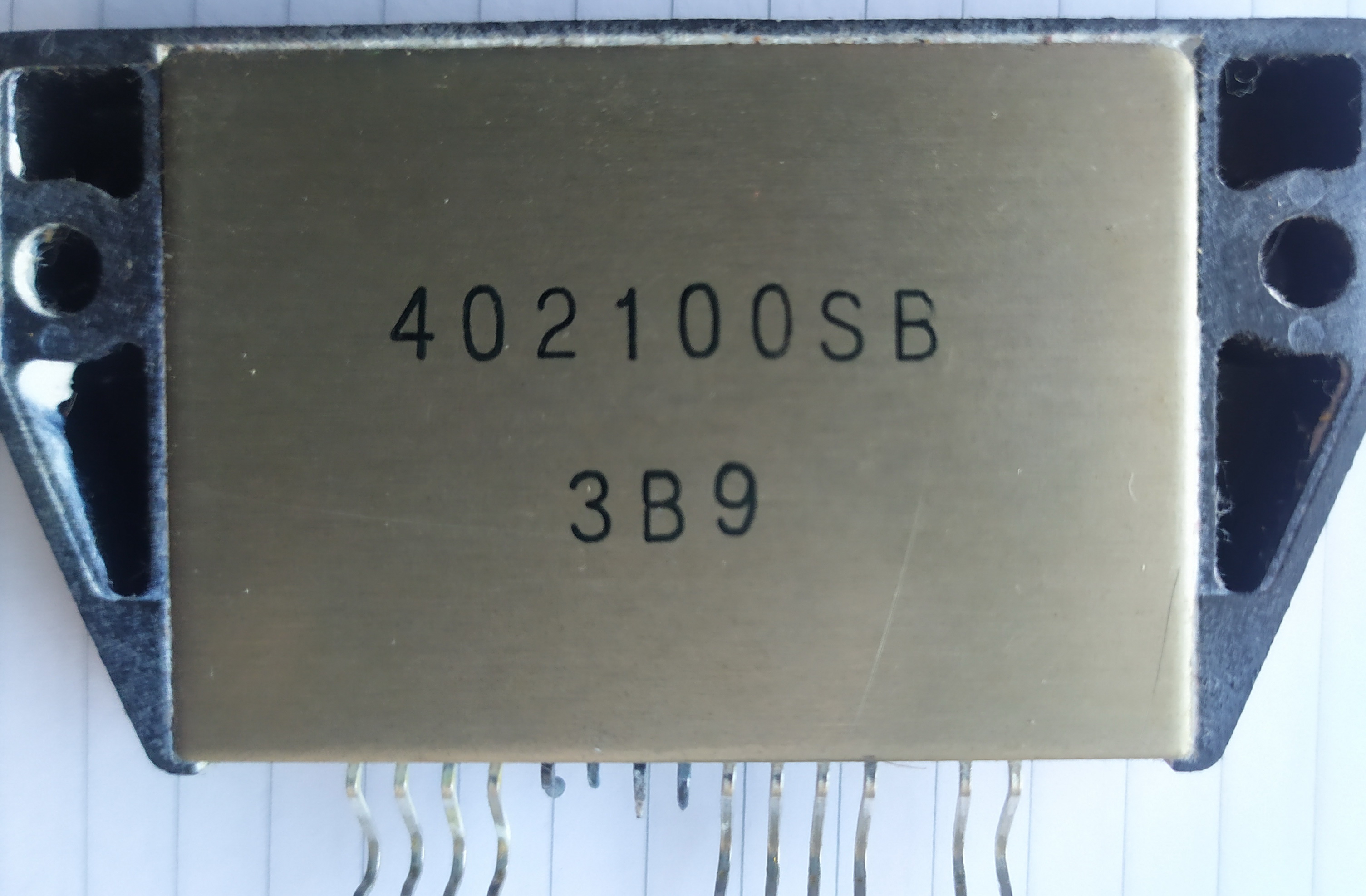

Такая пришла с Али. Все работает отлично.

[indikar]

Подскажите как убрать земляную петлю, собрал по даташитовской платье stk4241v каналы по отдельности фона нет но как соединяю земли в РСА разъёмах появляется фон

[владимирр]

Подскажите

10ом наше всё, пара резюков к РСА, вторые хвосты на земли входов на платах, или РГ.

[indikar]

А транс может влиять на фон, был от Веги 122 на 33 переменки, пришол заказной на 400вт на 41 переменки с отдельными обмотками, там с ним появился фон фон 100гц

[владимирр]

был от Веги 122 на 33 переменки

чем не устроил

на 41 переменки с отдельными обмотками,

это одно плечо что ли
