    По умолчанию Re: Характериограф для транзисторов

    Цитата Сообщение от Сухоруков Сергей Посмотреть сообщение
    И что это такое: Ice0 или Ices - непонятно.
    Это другой показометр, транзистортестер из микроконтроллера и 6 резисторов. Другое назначение. Им германий мерить проверить живость и цоколевку, можно только вынимая транзистор из холодильника.

    Измерять обратный ток у германия с висящей в воздухе базой - шиза вроде как.
    WBR, Michael.
    Цель расчетов - понимание, а не числа (с) Хемминг.

  2. Частый гость Аватар для Карта
    Регистрация
    08.06.2006
    Адрес
    Ростов-на-Дону
    Сообщений
    384

    По умолчанию Re: Характериограф для транзисторов

    Цитата Сообщение от Openreel Посмотреть сообщение
    можно только вынимая транзистор из холодильника
    В такую погоду лучше внутри.
    Пока наш народ тёмен и безграмотен, из всех искусств для нас важнейшими являются ламповое кино, цирк и цифровое ТВ

  3. Частый гость Аватар для Карта
    Регистрация
    08.06.2006
    Адрес
    Ростов-на-Дону
    Сообщений
    384

    По умолчанию Re: Характериограф для транзисторов

    Попался КурвеТрасер:
    http://www.ebay.com/itm/Transistor-C....c100005.m1851

    ---------- Сообщение добавлено 21:36 ---------- Предыдущее сообщение было 20:55 ----------

    Цитата Сообщение от Сухоруков Сергей Посмотреть сообщение
    Я постоянно пользуюсь им для отбора германия серии МП. Вполне успешно.
    ГТ402/404 измеряет?
    Пока наш народ тёмен и безграмотен, из всех искусств для нас важнейшими являются ламповое кино, цирк и цифровое ТВ

  4. Завсегдатай Аватар для Сухоруков Сергей
    Регистрация
    18.02.2011
    Адрес
    Петербург
    Сообщений
    4.046

    По умолчанию Re: Характериограф для транзисторов

    Цитата Сообщение от Карта Посмотреть сообщение
    ГТ402/404 измеряет?

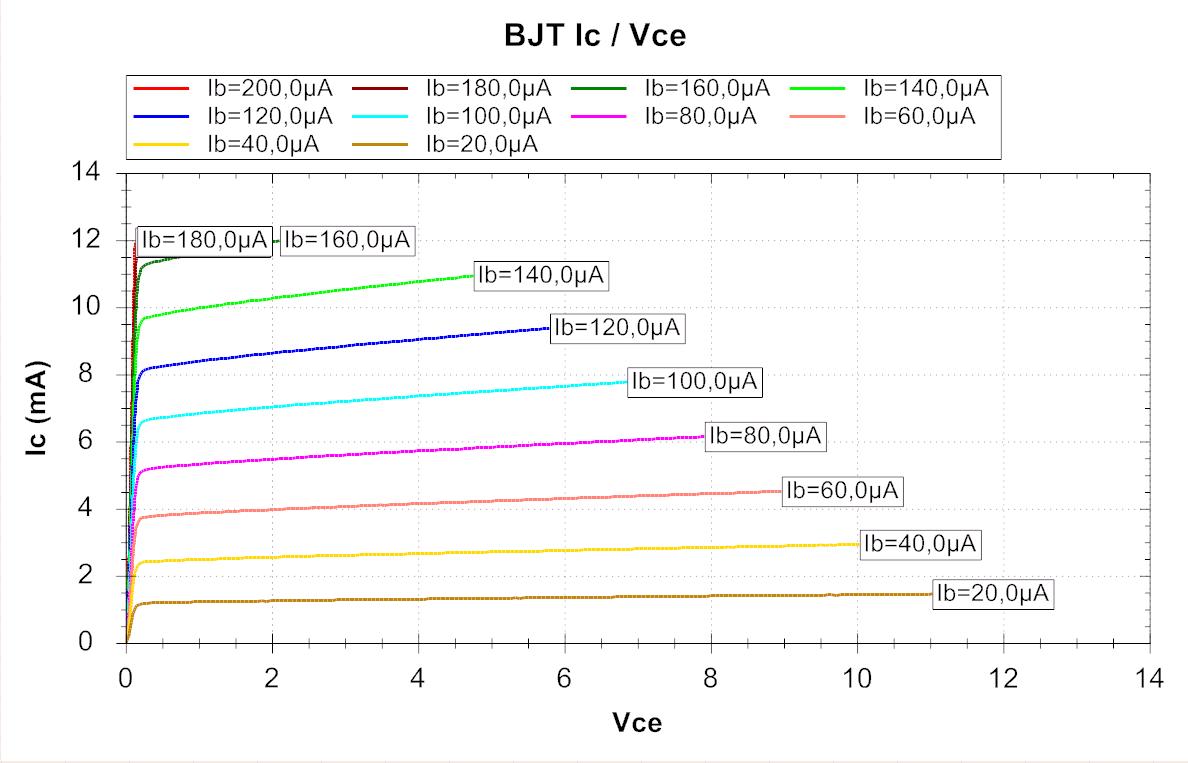

    Измеряет. Вот пример снятой характеристики. Ограничение в том, что ток коллектора не может превышать 12 мА.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	ГТ404Г.jpg
Просмотров:	156
Размер:	92,7 Кб
ID:	299921

  5. Частый гость Аватар для Карта
    Регистрация
    08.06.2006
    Адрес
    Ростов-на-Дону
    Сообщений
    384

    По умолчанию Re: Характериограф для транзисторов

    Красота! Пойдет, спасибо.

    ---------- Сообщение добавлено 11:11 ---------- Предыдущее сообщение было 11:10 ----------

    Цитата Сообщение от Карта Посмотреть сообщение
    Попался КурвеТрасер:
    - там несколько таких приблуд.
    Пока наш народ тёмен и безграмотен, из всех искусств для нас важнейшими являются ламповое кино, цирк и цифровое ТВ

  6. Частый гость Аватар для Vlad Zhdanov
    Регистрация
    08.04.2005
    Адрес
    Москва
    Возраст
    56
    Сообщений
    155

    По умолчанию Re: Характериограф для транзисторов

    Цитата Сообщение от Карта Посмотреть сообщение
    Попался КурвеТрасер:
    http://www.ebay.com/itm/Transistor-C....c100005.m1851
    Можно мерить только маломощные транзисторы. Для мощных транзисторов, что бы не успевал разогреваться кристалл, применяют импульсные методы измерений. Из более менее доступных я нашел вот такой:
    http://www.ebay.com/itm/locky-zs-Int...8AAOSw4shYAujt

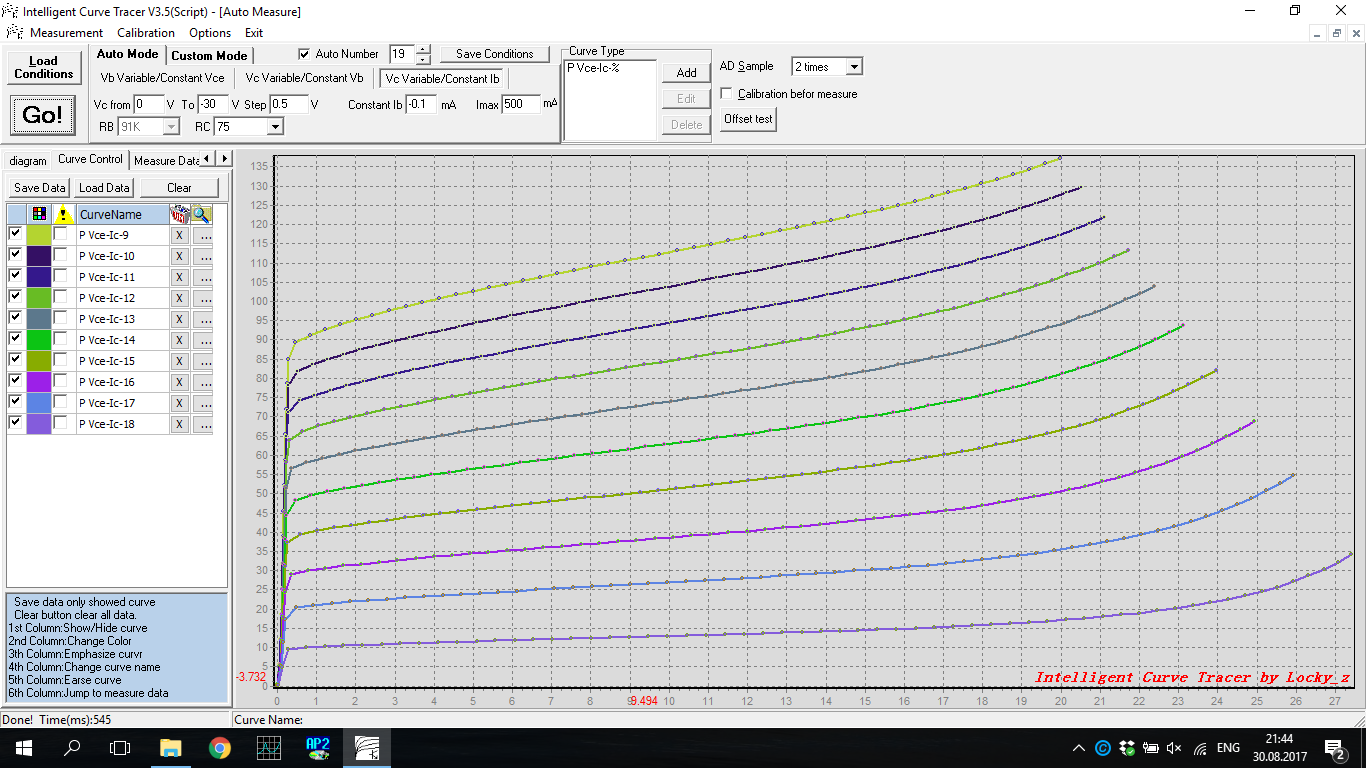

    ГТ402Б изменение тока базы 0.1 до 1 мА с шагом 0.1 мА.
    Нажмите на изображение для увеличения.

Название:	gt402b.png
Просмотров:	216
Размер:	103,2 Кб
ID:	300074
    ГТ403Б изменение тока базы 0.1 до 1 мА с шагом 0.1 мА.
    Нажмите на изображение для увеличения.

Название:	gt403b.png
Просмотров:	172
Размер:	96,3 Кб
ID:	300075

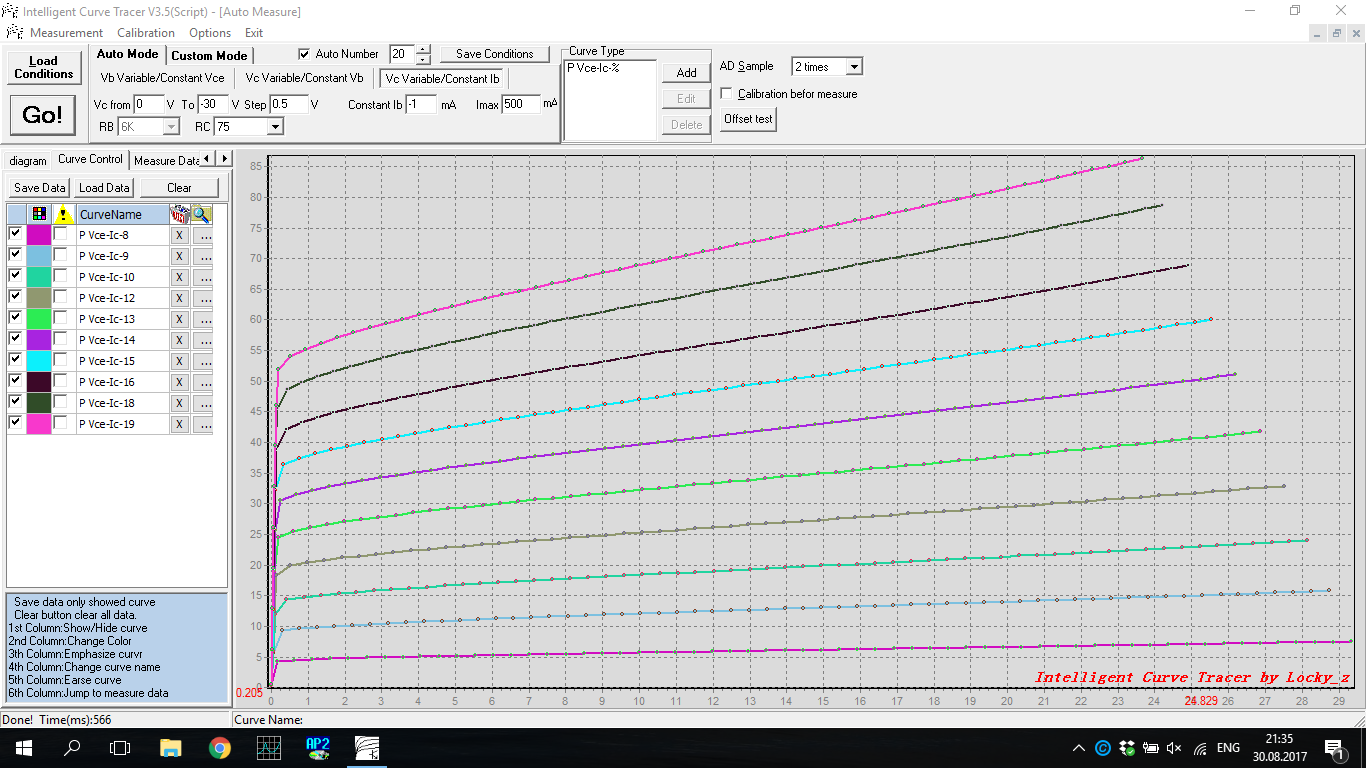

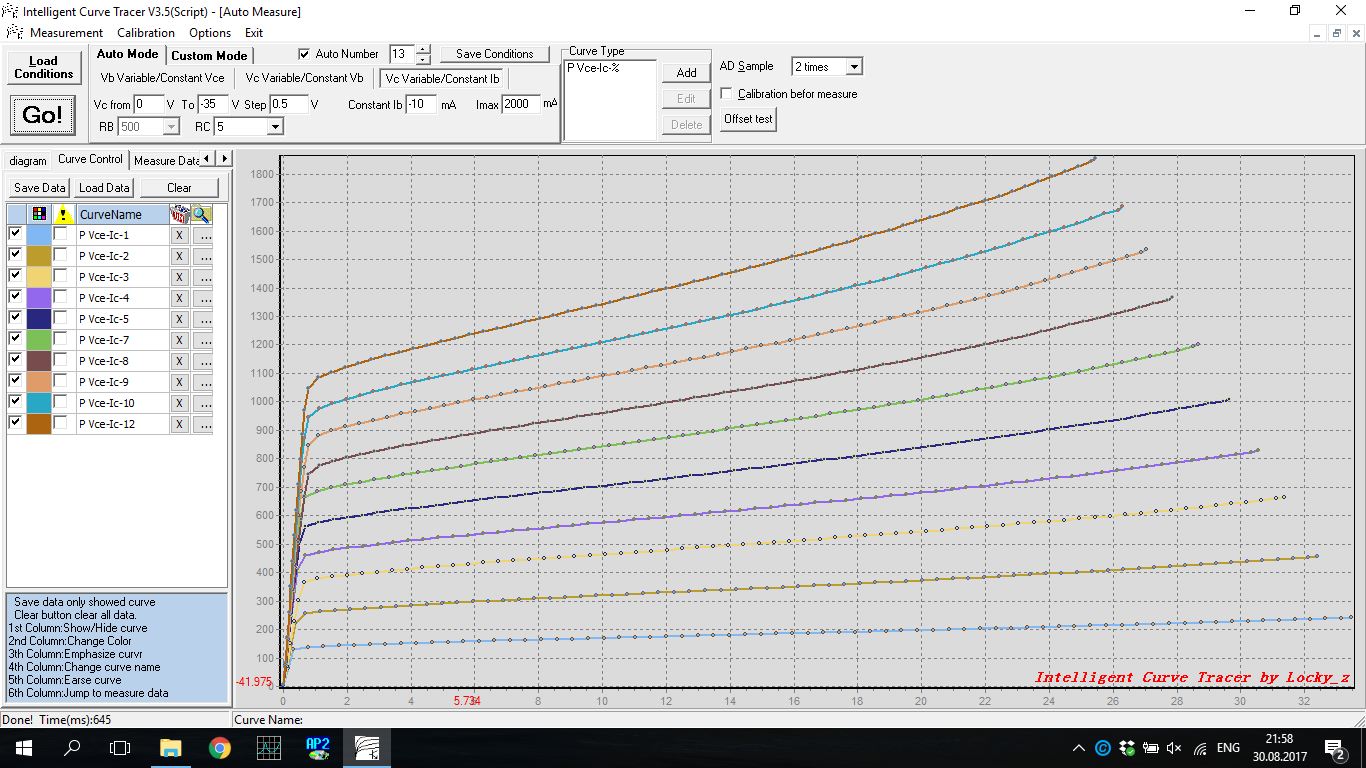

    Мощный германиевый транзистор TI3028 изменение тока базы 1 до 10 мА с шагом 1 мА.
    Причем при измерениях даже на радиатор ставить нет необходимости, температура корпуса практически не изменяется.
    Нажмите на изображение для увеличения.

Название:	ti3028.png
Просмотров:	202
Размер:	98,2 Кб
ID:	300076

  7. Частый гость Аватар для Карта
    Регистрация
    08.06.2006
    Адрес
    Ростов-на-Дону
    Сообщений
    384

    По умолчанию Re: Характериограф для транзисторов

    Цитата Сообщение от Vlad Zhdanov Посмотреть сообщение
    что бы не успевал разогреваться кристалл, применяют импульсные методы
    это да
    Цитата Сообщение от Vlad Zhdanov Посмотреть сообщение
    Из более менее доступных я нашел вот такой
    то есть, он на порядок лучше аглицкого?
    Пока наш народ тёмен и безграмотен, из всех искусств для нас важнейшими являются ламповое кино, цирк и цифровое ТВ

  8. Завсегдатай Аватар для Сухоруков Сергей
    Регистрация
    18.02.2011
    Адрес
    Петербург
    Сообщений
    4.046

    По умолчанию Re: Характериограф для транзисторов

    Цитата Сообщение от Vlad Zhdanov Посмотреть сообщение
    я нашел вот такой
    Блок питания тоже входит в КИТ? И есть ли там функция автоматического определения выводов транзистора?

  9. лентяй Аватар для Alickkk
    Регистрация
    30.12.2006
    Адрес
    Барнаул
    Сообщений
    4.013

    По умолчанию Re: Характериограф для транзисторов

    Цитата Сообщение от Vlad Zhdanov Посмотреть сообщение
    Из более менее доступных я нашел вот такой:

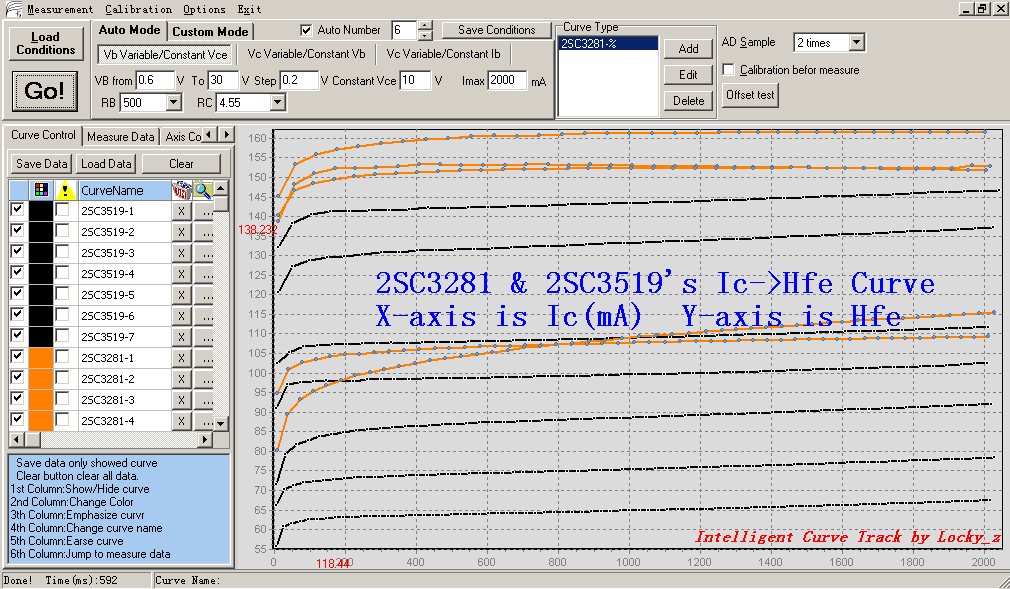

    дык он еще и зависимость коэфф. усил. по току Hfe от тока коллектора умеет мерить! ВАХ!
    ... жаль макс. ток до 2А...
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	1.png
Просмотров:	118
Размер:	34,7 Кб
ID:	300146
    Дони, не лезь в дебри...(с)

  10. Частый гость Аватар для Vlad Zhdanov
    Регистрация
    08.04.2005
    Адрес
    Москва
    Возраст
    56
    Сообщений
    155

    По умолчанию Re: Характериограф для транзисторов

    Цитата Сообщение от Карта Посмотреть сообщение
    то есть, он на порядок лучше аглицкого?
    Он намного функциональней. Им можно измерять мощные транзисторы.

    Цитата Сообщение от Alickkk Посмотреть сообщение
    жаль макс. ток до 2А.
    До 2,5 А.

    Цитата Сообщение от Сухоруков Сергей Посмотреть сообщение
    Блок питания тоже входит в КИТ? И есть ли там функция автоматического определения выводов транзистора?
    Блок питания не входит, нужен внешний. Чтобы диапазон измерений напряжений был максимальный ( 36 В 2,5А) Блок питания нужен где то на 40 В. 2 А.
    Больше нельзя ОУ и так будут работать за пределом.

    Авто определения нет. Есть предварительные установки для разных типов измерений.
    Данный прибор работает как измеритель параметров трех и двух полюстников. Эму все равно что куда подключено...
    Задаешь функцию изменения напряжения или тока между 2 контактами и снимаешь напряжение или ток между 2 контактами.

    Если зарегистрированы на diyaudio там есть ветка по прибору с блок схемами и описаниями.
    http://www.diyaudio.com/forums/vendo...0-release.html

    Недостаток есть в том что надо думать что измеряешь и учитывать особенности прибора.
    За счет ограниченной разрешающей способности ацп, нет возможно смотреть в одном окне единицы ма и амперы.
    Последний раз редактировалось Vlad Zhdanov; 01.09.2017 в 09:33.

  11. лентяй Аватар для Alickkk
    Регистрация
    30.12.2006
    Адрес
    Барнаул
    Сообщений
    4.013

    По умолчанию Re: Характериограф для транзисторов

    Цитата Сообщение от Сухоруков Сергей Посмотреть сообщение
    Блок питания тоже входит в КИТ?
    Да!!!
    Дони, не лезь в дебри...(с)

  12. Частый гость Аватар для Vlad Zhdanov
    Регистрация
    08.04.2005
    Адрес
    Москва
    Возраст
    56
    Сообщений
    155

    По умолчанию Re: Характериограф для транзисторов

    Это уже не кит...
    Это готовый в корпусе.
    Я просто сначала купил себе КИТ ( настроенную плату), не было в продаже собранных.
    А потом купил полностью собранный измеритель.

  13. лентяй Аватар для Alickkk
    Регистрация
    30.12.2006
    Адрес
    Барнаул
    Сообщений
    4.013

    По умолчанию Re: Характериограф для транзисторов

    Цитата Сообщение от Vlad Zhdanov Посмотреть сообщение
    Я просто сначала купил себе КИТ ( настроенную плату), не было в продаже собранных.
    А потом купил полностью собранный измеритель.
    один и тот же? и какой оказался лучше?

    ---------- Сообщение добавлено 21:28 ---------- Предыдущее сообщение было 21:21 ----------

    Цитата Сообщение от Vlad Zhdanov Посмотреть сообщение
    До 2,5 А.
    ну это, на сколько я понял, зависит от величины резистора-датчика тока RC...
    Дони, не лезь в дебри...(с)

  14. Частый гость Аватар для Vlad Zhdanov
    Регистрация
    08.04.2005
    Адрес
    Москва
    Возраст
    56
    Сообщений
    155

    По умолчанию Re: Характериограф для транзисторов

    Цитата Сообщение от Alickkk Посмотреть сообщение
    один и тот же? и какой оказался лучше?
    Полностью одинаковые. Оба идут со своим диском с уже прописанными настройками калибровки от производителя.
    Для каждой платы свой ini файл. Особо талантливые, могут калиброваться сами..
    Я тоже подумал что в корпусе лучше, оказалось все полностью одинаково..

    Цитата Сообщение от Alickkk Посмотреть сообщение
    ну это, на сколько я понял, зависит от величины резистора-датчика тока RC...
    Не совсем так. От величины резистора зависит точность измерения тока. При больших токах нужно ставить маленький резистор, при маленьких токах нужно ставить больше. Иначе не будет хватать разрядности ацп и на экране будет фактически шум. Если при измерении больших токов ставить большой резистор RC то это будет уменьшать диапазон возможных напряжений КЭ. Поэтому величину резисторов RB и RC надо выбирать исходя из пределов измерения тока. Особенно когда ставишь график измерения Hfe. В начале шкалы могут появляться выбросы на графике. Поэтому желательно промерить Hfe с начала на маленьких токах потом отдельно на больших.
    Последний раз редактировалось Vlad Zhdanov; 01.09.2017 в 09:33.

  15. Частый гость Аватар для Карта
    Регистрация
    08.06.2006
    Адрес
    Ростов-на-Дону
    Сообщений
    384

    По умолчанию Re: Характериограф для транзисторов

    Цитата Сообщение от Сухоруков Сергей Посмотреть сообщение
    Ice0 или Ices - непонятно
    Сей попалось, здесь:
    http://ru.aliexpress.com/item/2017-R...OrigTitle=true

    With Germanium transistors often a Collector cutoff current ICEO with current less base or a Collector residual current ICES with base hold to the emitter level is measured
    (гугл = При использовании германиевых транзисторов часто используется ток отсечки коллектора ICEO с текущим меньшим основанием или остаточный ток коллектора ICES с измерением базового удержания на уровне эмиттера)
    Пока наш народ тёмен и безграмотен, из всех искусств для нас важнейшими являются ламповое кино, цирк и цифровое ТВ

  16. Частый гость Аватар для Карта
    Регистрация
    08.06.2006
    Адрес
    Ростов-на-Дону
    Сообщений
    384

    По умолчанию Re: Характериограф для транзисторов

    Цитата Сообщение от Vlad Zhdanov Посмотреть сообщение
    Если зарегистрированы на diyaudio там есть ветка по прибору с блок схемами и описаниями
    оттуда, гугл =

    > Не волнуйтесь, вы не можете его купить - он прекратил производство и продавал их некоторое время.

    ---------- Сообщение добавлено 15:47 ---------- Предыдущее сообщение было 15:44 ----------

    http://www.ebay.com/itm/112168149399

    "2 есть в наличии"
    Пока наш народ тёмен и безграмотен, из всех искусств для нас важнейшими являются ламповое кино, цирк и цифровое ТВ
