Тема: Фазировка полос с помощью SMAART и APL TDA

  1. #1 Показать/скрыть первое сообщение.
    Частый гость
    Автор темы
    Аватар для Tonus
    Регистрация
    31.03.2010
    Адрес
    Санкт-Петербург
    Сообщений
    227

    По умолчанию Фазировка полос с помощью SMAART и APL TDA

    Насколько я понял, программа Раймонда делает ровно то, от чего предостерегает Боб:
    https://bobmccarthy.wordpress.com/20...ulse-response/

    Если кратко - считает задержку по пику импульса. Но на низких частотах импульс сильно размазан во времени.

    По поводу APL TDA - было обещано, что программа поможет быстро и легко определить необходимую задержку. А если надо фазы сравнивать, то для этого уже есть более удобные программы.

    Давайте проверим на простом примере (потому что для него мы и так знаем верное решение).
    Асимметричный кроссовер на 100 Гц, LPF 3 порядка + HPF 4 порядка. Несовпадение относительной фазы на 100 Гц составит 45 градусов.

    Если мы захотим скомпенсировать это задержкой, необходимая задержка составит 1,25 мс.
    Посмотрим как выглядит этот кроссовер в СМААРТ и APL TDA.

    Данные СМААРТа полностью соответствуют теории.
    А как по графику APL TDA определить что нужна задержка 1,25 мс ?


    Нажмите на изображение для увеличения.

Название:	11.jpg
Просмотров:	1314
Размер:	135.2 Кб
ID:	284496 Нажмите на изображение для увеличения.

Название:	22.jpg
Просмотров:	1115
Размер:	168.3 Кб
ID:	284497

  2. #101
    Частый гость Аватар для Nickolay
    Регистрация
    30.08.2006
    Адрес
    Челябинская обл., г. Миасс
    Сообщений
    290

    По умолчанию Re: Фазировка полос с помощью SMAART и APL TDA

    Цитата Сообщение от Tpoc Посмотреть сообщение
    Приветствую!

    Буду очень благодарен за помощь.

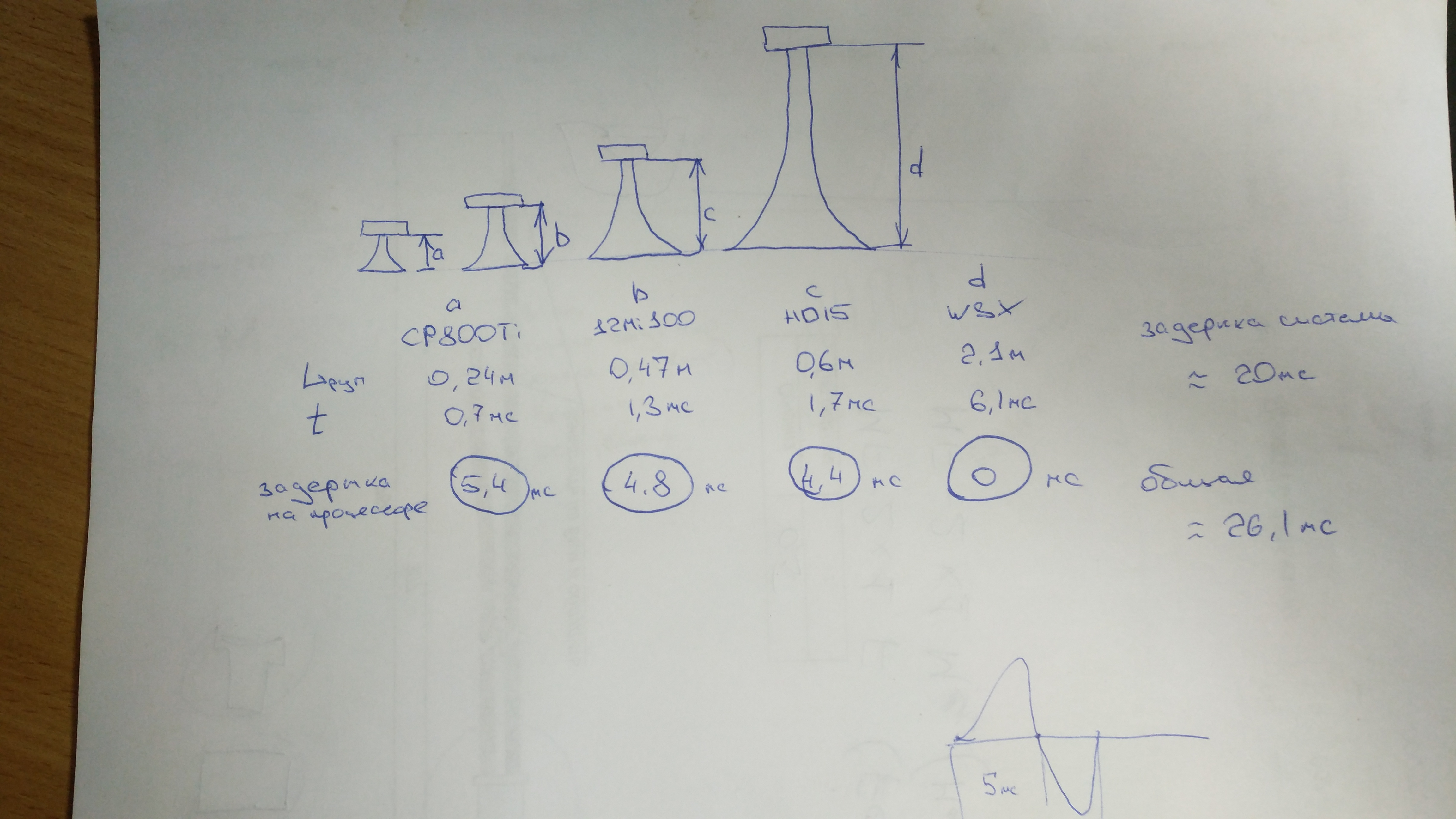

    Имеется звуковая система: 2шт. МТ122, 4шт HD15 и 4шт WSX. Процессор xilica xp4080. Хочу понять алгоритм настройки для начала ФЧХ системы и задережек с помощью программы smaart. Набросал параметры рупоров(длины и задержки).

    Как вижу это я:
    1. Выставляем настройки кроссоверов, все задержки в ноль.
    2. Вычисляем скажем на пищалке(самый короткий рупор) системную задержку(find delay) и вставляем. Например 20мсек Больше эту функцию не трогаем.
    3. Согласно приложенной таблице выставляем задержки на процессоре.
    4. Теперь по идее программа будет выдавать общую задержку на каждом канале одинаково.
    5. Крутим полярность(при необходимости) и фазу по графику от полосы к полосе.

    Теперь но:
    1. WSX работает до 80Hz и смаарт не может определить задержку. По идее можно повысить частоту среза чтобы ее зафиксировать.
    2. WSX стыкуется с HD15 на частоте скажем 100Hz (для примера), значит максимальная задержка для регулировки фазы составляет 2.5 мс, я так понимаю? Надо ли эту задержку учитывать в дальнейшем в других каналах?

    Вложение 303880
    В общем вот, не совсем по Вашей теме (MT122, HD15, WSX) - но общие принципы настройки кроссовера (частот раздела, крутизна фильтра, задержки) изложены весьма не плохо.

    https://www.youtube.com/watch?v=zNCwrUTSHvE

    Что касается не возможности определения смаартом задержки в НЧ области, есть такое дело при использовании предустановок смаарта по умолчанию (не раз такое замечал, типа как не пойми что показывает в плане фазы/задержки в НЧ области) - скорее всего решается путем изменения настроек смаарта по параметрам FFT анализа.

  3. #102
    Завсегдатай Аватар для mAxSpace
    Регистрация
    19.05.2008
    Адрес
    Москва
    Сообщений
    16,308

    По умолчанию Re: Фазировка полос с помощью SMAART и APL TDA

    Tpoc, я обычно просто измеряю каждую полосу по отдельности с одинакового расстояния и всё это скармливаю в LspCAD_5.25 Pro и весь пресет делаю в нем. Потом просто ручками переношу в спикер процессор.

  4. #103
    Частый гость
    Автор темы
    Аватар для Tonus
    Регистрация
    31.03.2010
    Адрес
    Санкт-Петербург
    Сообщений
    227

    По умолчанию Re: Фазировка полос с помощью SMAART и APL TDA

    Tpoc, задержки зависят не только от геометрической удалённости излучателей, но также от акустического оформления и применённых в процессоре фильтров.

    Так что ничего не выдумываем, делаем так как принято во всём мире: после эквализации, подгонки уровней и расстановки кроссоверных и обрезных фильтров смотрим в Смаарт (или любой другой анализатор, показывающий фазу) и кладём линии ФЧХ полос друг на друга в зоне кроссовера.

    ---------- Сообщение добавлено 14:34 ---------- Предыдущее сообщение было 14:16 ----------


    mAxSpace
    , кстати на счёт Ксилики и переноса настроек: в Ксилике цифры не соответствуют действительности.

  5. #104
    Завсегдатай Аватар для mAxSpace
    Регистрация
    19.05.2008
    Адрес
    Москва
    Сообщений
    16,308

    По умолчанию Re: Фазировка полос с помощью SMAART и APL TDA

    Цитата Сообщение от Tonus Посмотреть сообщение
    кстати на счёт Ксилики и переноса настроек: в Ксилике цифры не соответствуют действительности.
    это проблема ксилики или симулятора ?

  6. #105
    Частый гость
    Автор темы
    Аватар для Tonus
    Регистрация
    31.03.2010
    Адрес
    Санкт-Петербург
    Сообщений
    227

    По умолчанию Re: Фазировка полос с помощью SMAART и APL TDA

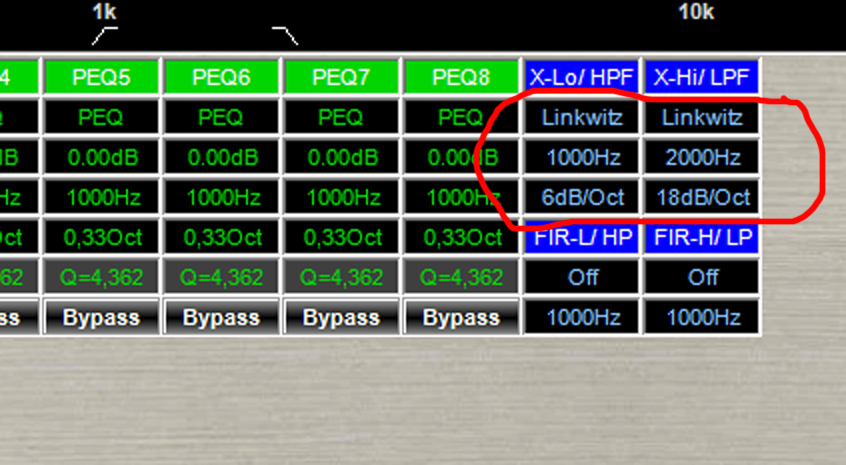

    mAxSpace, проблема Ксилики. Ещё из её приколов - фильтры LR первого и третьего порядков ))

    Нажмите на изображение для увеличения.

Название:	Xil.jpg
Просмотров:	391
Размер:	211.8 Кб
ID:	304169

  7. #106
    Завсегдатай Аватар для Lands
    Регистрация
    22.11.2007
    Сообщений
    1,761

    По умолчанию Re: Фазировка полос с помощью SMAART и APL TDA

    Порядок действий примерно такой:
    Каждую полосу измеряем в фулл рэнж, делаем скрины,
    Оцениваем ситуацию, определяем точки раздела (примерные)
    Включаем фильтры, меряем ВЧ, жмем find delay (Больше эту кнопку не трогать! микрофон не двигать!), подбираем фильтры, эквализируем
    Далее СЧ, крутим, вертим, эквализируем, в финале должен график фазы сложиться с ВЧ в точке раздела и желательно в плюс\минус октаве
    Далее так же НЧ
    Слушаем все вместе, правим тональный баланс по вкусу, проверяем Стыковку ФЧХ
    Изготовлю кофры из любой фурнитуры по Вашим размерам и требованиям. Отправлю по РФ.

  8. #107
    Частый гость Аватар для manowar_gub
    Регистрация
    08.01.2012
    Адрес
    Москва
    Сообщений
    312

    По умолчанию Re: Фазировка полос с помощью SMAART и APL TDA

    Привет!

    Можете подсказать, для измерения фазы в smaart подойдет звуковая creative x-fi 5.1 и USB микрофон? У звуковой линейный выход в линейный вход, а микрофон в другой линейный вход - так в основном делается, а если USB микрофон - заработает?

  9. #108
    Завсегдатай Аватар для seregan1
    Регистрация
    23.07.2009
    Адрес
    Нижний Тагил, Russia
    Возраст
    57
    Сообщений
    1,844

    По умолчанию Re: Фазировка полос с помощью SMAART и APL TDA

    X-fi будет свистеть от фидбэка - сигнал микрофона, как и референсный в ней имеют выход на main out. USB микрофон в обычном варианте не предназначен для измерений. Измерительные USB микрофоны выпускает, к примеру, Dayton. Проще взять любую карту типа Behringer UMC U-Phoria или другого производителя на ваш вкус и кошелёк с микрофонным входом и фантомом и микрофон ECM8000. Качество карты при этом роли не играет...
    Последний раз редактировалось seregan1; 28.07.2020 в 10:37.
    The only thing that matters is the music.

    Не душите ЗВУК! Дышите ЗВУКОМ!
