Тема: Помогите опознать деталь

  1. #1 Показать/скрыть первое сообщение.
    Старый знакомый
    Автор темы
    Аватар для kastor666
    Регистрация
    08.03.2008
    Адрес
    Тарасовка
    Сообщений
    980

    По умолчанию Помогите опознать деталь

    Попали ко мне платы UcD400MP, модуль БП+УМ 400Вт. У всех типичная неисправность - вылет одного из выходных ключей и взорванные операционники по всей плате. После замены всех микросхем и выходников одна из плат заработала в штатном режиме, в остальных оказалась выгоревшей почти вся "обвязка" по затвору выгоревшего ключа. Прозвонка каналов и изучение маркировки позволили опознать все, кроме одного транзистора(Т33 на плате, красным помечено) в sot23-6(или типа того) с маркировкой А2.

    Главный кандидат - MBT3906DW, оно http://pdf.datasheetcatalog.com/data...1/811969_1.pdf
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	1122.jpg
Просмотров:	578
Размер:	594.0 Кб
ID:	274537   Нажмите на изображение для увеличения.

Название:	P1160060.JPG
Просмотров:	539
Размер:	150.7 Кб
ID:	274536   Нажмите на изображение для увеличения.

Название:	111.jpg
Просмотров:	1063
Размер:	643.8 Кб
ID:	274538
    Последний раз редактировалось kastor666; 14.09.2016 в 09:04.
    Медиатранспорт/BluRay =>Juli@=> DAC6v4=> Рогов =>SilentWire NF16 => Lynx17(собственная реализация) => SilentWire LS12 => Jamo D450

  2. #21
    Завсегдатай Аватар для Станислафф
    Регистрация
    18.10.2007
    Адрес
    Тольятти
    Возраст
    45
    Сообщений
    1,591

    По умолчанию Re: Помогите опознать деталь

    Цитата Сообщение от Merstan Посмотреть сообщение
    если бы всё было так просто...

    ---------- Сообщение добавлено 17:40 ---------- Предыдущее сообщение было 17:40 ----------

    Цитата Сообщение от straus Посмотреть сообщение
    Фигассе. Этим диодам сто лет в обед, выпускаются с 70-х годов. В этом же корпусе впускались более поздние КД2997 и КД2999.
    да в том-то и дело, что не в этом корпусе.

    так понятнее суть вопроса:

    11 мм и 14 мм Нажмите на изображение для увеличения.

Название:	IMAG0375.jpg
Просмотров:	508
Размер:	845.1 Кб
ID:	319903

  3. #22
    Старый знакомый Аватар для al2sav
    Регистрация
    06.03.2010
    Адрес
    Черновцы, Украина
    Возраст
    75
    Сообщений
    532

    По умолчанию Re: Помогите опознать деталь

    Обратите внимание на год выпуска - экономнее надоть было.

  4. #23
    Завсегдатай Аватар для straus
    Регистрация
    24.01.2009
    Сообщений
    3,259

    По умолчанию Re: Помогите опознать деталь

    Я на другое обратил внимание - ромб на диодах КД а не 2Д.
    Такое невозможно по определению. Левак.

  5. #24
    Завсегдатай Аватар для Станислафф
    Регистрация
    18.10.2007
    Адрес
    Тольятти
    Возраст
    45
    Сообщений
    1,591

    По умолчанию Re: Помогите опознать деталь

    Цитата Сообщение от straus Посмотреть сообщение
    Я на другое обратил внимание - ромб на диодах КД а не 2Д.
    Такое невозможно по определению. Левак.
    не показатель.

    Нажмите на изображение для увеличения.

Название:	kd213a-g.jpg
Просмотров:	472
Размер:	246.8 Кб
ID:	319919

  6. #25
    Частый гость Аватар для sskorsar
    Регистрация
    03.03.2007
    Адрес
    Нижний Новгород
    Возраст
    58
    Сообщений
    217

    По умолчанию Re: Помогите опознать деталь

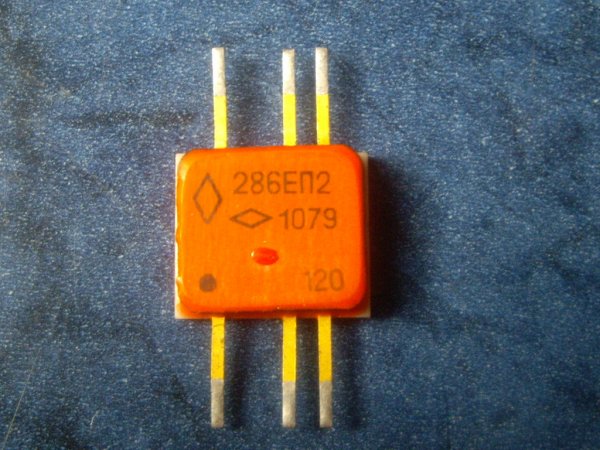

    Нажмите на изображение для увеличения.

Название:	286ep2.jpg
Просмотров:	455
Размер:	68.9 Кб
ID:	319932
    Вероятнее всего горизонтальный ромб является логотипом завода-изготовителя. У ВП ромб вертикальный.
    Насколько помню, конкретно эти ЕПшки делал завод Фотон в Ташкенте. Если верить их офсайту КД213А они до сих пор выпускают, правда последний прайс от 2013 года и логотип уже другой.
    Последний раз редактировалось sskorsar; 13.05.2018 в 23:34.

  7. #26
    Частый гость Аватар для sskorsar
    Регистрация
    03.03.2007
    Адрес
    Нижний Новгород
    Возраст
    58
    Сообщений
    217

    По умолчанию Re: Помогите опознать деталь

    Цитата Сообщение от sskorsar Посмотреть сообщение
    Вероятнее всего горизонтальный ромб является логотипом завода-изготовителя...
    Случайно наткнулся на подтверждение своего предположения... На всякий случай выкладываю.

    Нажмите на изображение для увеличения.

Название:	Безымянный.jpg
Просмотров:	458
Размер:	218.4 Кб
ID:	324862

  8. #27
    Завсегдатай Аватар для Станислафф
    Регистрация
    18.10.2007
    Адрес
    Тольятти
    Возраст
    45
    Сообщений
    1,591

    По умолчанию Re: Помогите опознать деталь

    помогите опознать нечто - скорее всего транзистор.

    установлен в цепях управления мосфетом драйвера шагового двигателя. плата древняя, немецкая, схемы есс-но нет, приходится перерисовывать с платы фрагментами.

    Нажмите на изображение для увеличения.

Название:	P1030158.JPG
Просмотров:	434
Размер:	471.5 Кб
ID:	325377

  9. #28
    Завсегдатай Аватар для straus
    Регистрация
    24.01.2009
    Сообщений
    3,259

    По умолчанию Re: Помогите опознать деталь

    Цитата Сообщение от Станислафф Посмотреть сообщение
    помогите опознать нечто - скорее всего транзистор.

    установлен в цепях управления мосфетом драйвера шагового двигателя. плата древняя, немецкая, схемы есс-но нет, приходится перерисовывать с платы фрагментами.

    Нажмите на изображение для увеличения.

Название:	P1030158.JPG
Просмотров:	434
Размер:	471.5 Кб
ID:	325377
    https://www.haw-hamburg.de/fileadmin...SS100_kurz.pdf

  10. #29
    Частый гость Аватар для goleg
    Регистрация
    29.06.2005
    Адрес
    г.Омск
    Возраст
    60
    Сообщений
    479

    По умолчанию Re: Помогите опознать деталь

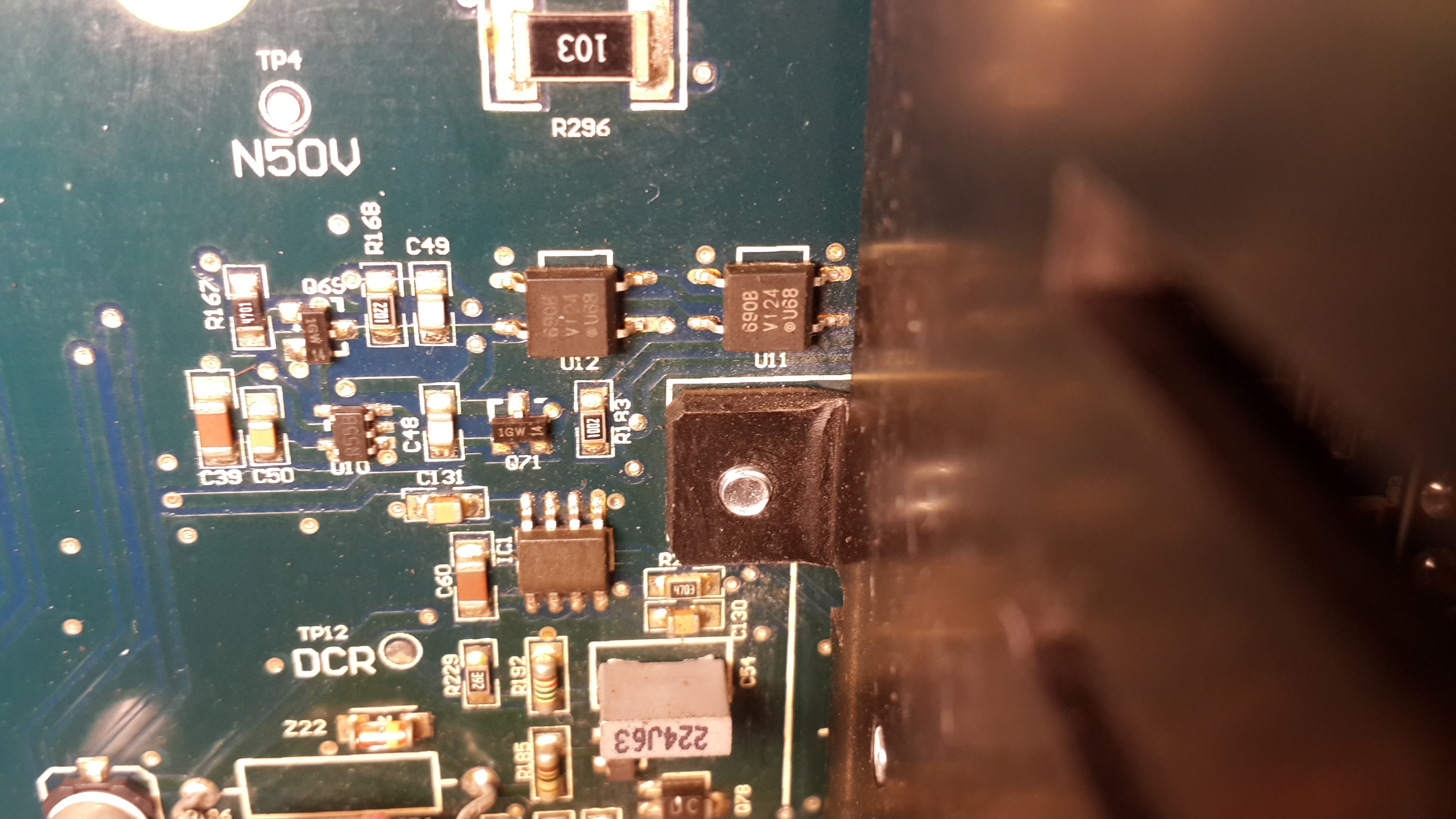

    Прошу помощи в определении детальки U11 ( U12 ).....
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	20181112_220237.jpg
Просмотров:	250
Размер:	3.02 Мб
ID:	331677

  11. #30
    Завсегдатай Аватар для boatsman
    Регистрация
    10.03.2004
    Адрес
    Москва
    Возраст
    60
    Сообщений
    2,695

    По умолчанию Re: Помогите опознать деталь

    Не мост ли диодный часом? И маркировка U, а мелкосхема IC.
    Yours Aye, Ilya

  12. #31
    Частый гость Аватар для petersam
    Регистрация
    28.07.2005
    Адрес
    Western Siberia
    Возраст
    61
    Сообщений
    117

    По умолчанию Re: Помогите опознать деталь

    Это не Vishay SFH690B случаем?

  13. #32
    Частый гость Аватар для goleg
    Регистрация
    29.06.2005
    Адрес
    г.Омск
    Возраст
    60
    Сообщений
    479

    По умолчанию Re: Помогите опознать деталь

    Цитата Сообщение от petersam Посмотреть сообщение
    Это не Vishay SFH690B случаем?
    Очень похоже ....и как вы только это определяете ?
    Может и о U10 что-нибудь подскажите ? ( маркировка R55B ) ?

  14. #33
    Завсегдатай Аватар для straus
    Регистрация
    24.01.2009
    Сообщений
    3,259

    По умолчанию Re: Помогите опознать деталь

    Цитата Сообщение от goleg Посмотреть сообщение
    Может и о U10 что-нибудь подскажите ? ( маркировка R55B ) ?
    Интернет говорит, что это либо супервизор LM3724IM5-4.63 либо стабилизатор CM7R153B-55B-T

  15. #34
    Завсегдатай Аватар для Elms
    Регистрация
    21.12.2008
    Адрес
    Москва
    Возраст
    56
    Сообщений
    3,352

    По умолчанию Re: Помогите опознать деталь

    Это точно КР544УД2?
    Нажмите на изображение для увеличения.

Название:	kr544ud2a.jpg
Просмотров:	413
Размер:	42.8 Кб
ID:	340299
    Есть в ровно таких же корпусах с написями УД8, УД608 - кто все эти люди?

  16. #35
    Старый знакомый Аватар для al2sav
    Регистрация
    06.03.2010
    Адрес
    Черновцы, Украина
    Возраст
    75
    Сообщений
    532

    По умолчанию Re: Помогите опознать деталь

    Точно.
    КР574УД2 в таком же корпусе имеет полную надпись.
    УД8 - КР140УД8, УД17 - КР140УД17.
    УД608 - КР140УД608, т. е. КР140УД6 в 8-выводном пластмассовом корпусе.
    Аналогично УД1208 и УД1408.

  17. #36
    Завсегдатай Аватар для straus
    Регистрация
    24.01.2009
    Сообщений
    3,259

    По умолчанию Re: Помогите опознать деталь

    Цитата Сообщение от al2sav Посмотреть сообщение
    УД8 - КР140УД8
    Внимание! КР140УД8 имеет цоколевку со смещением на один вывод относительно круглого металлостеклянного корпуса. В пластмассовом цоколёвка совпадает со всеми остальными ОУ - УД6, УД7 (входы 2,3, выход 6).

    Цитата Сообщение от Elms Посмотреть сообщение
    Это точно КР544УД2?
    Да, по крайней мере верхняя. Смущает у нижней отсутствие буквы разбраковки по параметрам (хотя вроде был вариант маркировки точками, одна точка - А, две точки - Б). Кстати на брюхе обычно есть маркировка вроде 2А или 2Б - это тоже означает 544УД2А/Б.

  18. #37
    Завсегдатай Аватар для Leoniv
    Регистрация
    20.04.2016
    Адрес
    Minsk
    Возраст
    21
    Сообщений
    5,588

    По умолчанию Re: Помогите опознать деталь

    Еще более модная штука - КУД22.

    Нажмите на изображение для увеличения.

Название:	DSC_1925s.jpg
Просмотров:	347
Размер:	70.2 Кб
ID:	340458

  19. #38
    Завсегдатай Аватар для straus
    Регистрация
    24.01.2009
    Сообщений
    3,259

    По умолчанию Re: Помогите опознать деталь

    К140УД22
    Если правильно помню - аналог чего-то типа LF356. Делались в Киеве на "Квазаре". Киевская фирма "Студиотехника" в 90-х эти УД22 (только в пластмассе) ставила в своё звуковое оборудование, по тем временам были неплохо. Сейчас конечно выбор импорта огромный, не актуально. Хотя, в тот же Олимп вполне можно вместо ущербных 553-х.

  20. #39
    Завсегдатай Аватар для Leoniv
    Регистрация
    20.04.2016
    Адрес
    Minsk
    Возраст
    21
    Сообщений
    5,588

    По умолчанию Re: Помогите опознать деталь

    КУД22 запомнился мне видимыми на глаз на экране осциллографа искажениями на частотах 10 кГц и выше. Чтобы хоть как-то работать, приходилось вгонять выходной каскад в режим "А" с помощью резистора.

  21. #40
    Новичок Аватар для iddqd2001
    Регистрация
    08.06.2010
    Адрес
    Россия, г. Рыбинск
    Сообщений
    76

    По умолчанию Re: Помогите опознать деталь

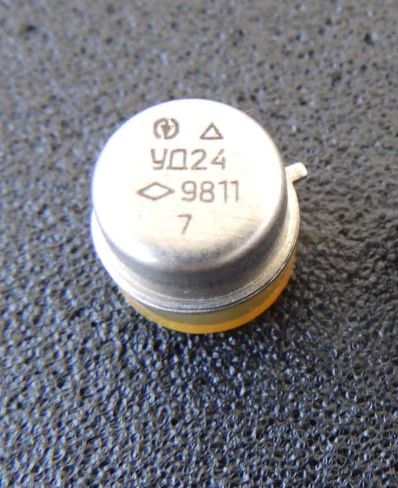

    УД24 - К140УД24 - суперпрецизионный.

    Нажмите на изображение для увеличения.

Название:	140УД24.jpg
Просмотров:	338
Размер:	59.0 Кб
ID:	340513
