    По умолчанию Регулятор громкости на реле. С управлением от ADC0804.

    Приветствую!
    Хотелось бы выделить в отдельную тему данный регулятор. Качественный и что самое главное прост в повторении. Нет прошивок, контроллеров. Плату можно сделать на коленке. А качество зависит от применённых реле. Минус нет ПДУ. Для новичков и осознания приимуществ релейного регулирования самое то!
    Нажмите на изображение для увеличения.

Название:	ADC0804.GIF
Просмотров:	3414
Размер:	36,9 Кб
ID:	266363

    Что то проскальзыволо тут http://forum.vegalab.ru/showthread.php?t=1433&page=474
    И тут ещё http://forum.cxem.net/index.php?show...0#entry1083751

    Хочу сказать отдельное спасибо Л.Зуеву. за консультацию по регулятору в ветке про его усилитель. (ссылка выше)

    Собственно собрав данный регулятор я честно сказать удивился, мой первый опыт с релейным регулированием, даже с такими реле и резисторами в аттенюаторе стало ясно в какую сторону смотреть при выборе РГ. Да резисторы млт многие скажут фу.. но ни кто вам не мешает ставить другие. Себе подбирал с очень близкой точностью к расчётной.

    Если кто собирал, собирает будет собирать или просто интересуется ваши соображения по поводу регулятора приветствуются.
    Пока всё вот в таком виде...
    Нажмите на изображение для увеличения.

Название:	DSCN0996.JPG
Просмотров:	833
Размер:	320,7 Кб
ID:	266365Нажмите на изображение для увеличения.

Название:	DSCN0998.JPG
Просмотров:	765
Размер:	296,2 Кб
ID:	266366Нажмите на изображение для увеличения.

Название:	плата ADC0804.jpg
Просмотров:	554
Размер:	288,3 Кб
ID:	266367

    Для интересующихся архив с платами моей разработки (управление + аттенюатор) для Спринта. (во вложении)
    (сам платы делал лутом )
    Нажмите на изображение для увеличения.

Название:	ADC0804.JPG
Просмотров:	525
Размер:	744,8 Кб
ID:	266372 Нажмите на изображение для увеличения.

Название:	Аттенюатор.JPG
Просмотров:	496
Размер:	605,0 Кб
ID:	266373

    Платы громкост&#11.rar

    ---------- Сообщение добавлено 14.05.2016 в 21.50 ---------- Предыдущее сообщение было 13.05.2016 в 21.37 ----------

    Собственно замечания по регулятору...
    1.Сильно сказывается "шуршание" переменника, регулировка начинает дёргаться туда сюда. В итоге взял нормальный сдвоенный переменник на 20к и запараллелил его половинки. Дёргания громкости исчезли.
    2.Регулировка происходила в малиньком "диапазоне" поворота ручки. Заметно стало лучше когда довесил сверху и снизу переменника резисторы по 270 Ом.
    В остольном уже отлично
    Последний раз редактировалось Dielx; 16.05.2016 в 07:49.

  2. Начинающий Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    56
    Сообщений
    26.009

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    Цитата Сообщение от Dielx Посмотреть сообщение
    .В качестве ключей я применил составной транзистор BC517. При первом включении выяснилось что на реле (при полном питании 12в) всего 8в, что на грани. Из-за этого регулировка была не корректная. Поднял питание до +15.
    Надо было не питание подымать, а 10 и 3.3к в базах поменять местами. А еще лучше - поменять на полевики 2N7000 или подобные.
    Хотя, с дарлингтоном должно было и так работать.


    Цитата Сообщение от Dielx Посмотреть сообщение
    И пожалуй самое главное, как бороться с плавающим входным сопротивлением?
    Не выпендриваться, а включить реле и резисторы как в "никитинском".
    Цитата Сообщение от Dielx Посмотреть сообщение
    Хотелось бы выделить в отдельную тему данный регулятор.
    И наверное лучше это было сделать в разделе "Для начинающих", а то Вегалаб станет схемнетом.
    Я сдаюсь, шизотерия победила. Пишите что хотите.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  3. Регистрация не подтверждена
    Автор темы

    Регистрация
    24.10.2014
    Адрес
    Ульяновская область
    Возраст
    32
    Сообщений
    299

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    Цитата Сообщение от Alex Посмотреть сообщение
    Надо было не питание подымать, а 10 и 3.3к в базах поменять местами
    Менял номиналы толку мало.
    Цитата Сообщение от Alex Посмотреть сообщение
    с дарлингтоном должно было и так работать
    Должно да не совсем
    Цитата Сообщение от Alex Посмотреть сообщение
    Не выпендриваться, а включить реле и резисторы как в "никитинском".
    А собственно чем включение реле принципиально отличается от "никитинского"?
    Последний раз редактировалось Dielx; 15.05.2016 в 09:56.

  4. Начинающий Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    56
    Сообщений
    26.009

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    Цитата Сообщение от Dielx Посмотреть сообщение
    Должно да не совсем
    Дак, вот это и непонятно.
    У этих дарлингтонов, напряжение насыщения 1в, т.е. на реле должно остаться 11, но никак не 8.
    Это если хватает тока базы (тут есь Леха Сиволобов - крупный специалист по токам базы ). с АЦП идет ТТЛ сигнал, ну даже если там 3.5в (а скорее там все 5), то ток базы примерно (3.5-1.4)/10к=0.2мА.
    Бета у этих транзисторов огромная, 0.2мА в базе должно хватать на насыщение, при токе реле 15-20мА с запасом.
    Хотя, я бы конечно поставил 2N7000x, 3.3к заменил бы на 100 кОм, или вообще бы убрал.




    Цитата Сообщение от Dielx Посмотреть сообщение
    А собственно чем включение реле принципиально отличается от "никитинского"?
    У "никитинского" - постоянное входное сопротивление, не зависящее от кода. А чем конкретно отличается - сравни схемы.
    (Подсказка - они одинаковые, это значит, что и у твоей схемы входное сопротивление постоянное, 10кОм, а вот выходное сопротивление - меняется от кода).
    Последний раз редактировалось Alex; 15.05.2016 в 13:46.
    Я сдаюсь, шизотерия победила. Пишите что хотите.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  5. Регистрация не подтверждена
    Автор темы

    Регистрация
    24.10.2014
    Адрес
    Ульяновская область
    Возраст
    32
    Сообщений
    299

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    Цитата Сообщение от Alex Посмотреть сообщение
    У "никитинского" - постоянное входное сопротивление, не зависящее от кода. А чем конкретно отличается - сравни схемы.
    (Подсказка - они одинаковые, это значит, что и у твоей схемы входное сопротивление постоянное, 10кОм, а вот выходное сопротивление - меняется от кода).
    Что то совсем запутался, надо померить . На схеме указано 10к как сопротивление нагрузки.

    По поводу транзисторов, поставил самые обычные BC546, всё прекрасно работает и от 12в. На реле осталось 11.5в
    Цитата Сообщение от Alex Посмотреть сообщение
    с АЦП идет ТТЛ сигнал, ну даже если там 3.5в (а скорее там все 5)
    Да, там 5 вольт.

  6. Завсегдатай Аватар для dekko
    Регистрация
    05.04.2006
    Сообщений
    5.449

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    Цитата Сообщение от Dielx Посмотреть сообщение
    Да, там 5 вольт.
    работает ента схема, и хорошо работает

  7. Начинающий Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    56
    Сообщений
    26.009

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    Цитата Сообщение от Dielx Посмотреть сообщение
    По поводу транзисторов, поставил самые обычные BC546, всё прекрасно работает и от 12в. На реле осталось 11.5в
    У BC546 бета 125-500, и он не составной, т.е. напряжение б-э не 1.4 а 0.7в, т.е. ток базы будет (5-0.7)/10к=0,43мА, при мин. бете в 125, ток коллектора может быть 53мА!
    У 12-х вольтовых реле дай бог чтобы половина от этого была, к тому-же у 546-й напряжение насыщения не 1в а гораздо меньше, поэтому они и должны великолепно работать в этой схеме с указанными номиналами.

    А с дарлингтонами - скорее всего ты их цоколевку попутал. Хотя, у BC546 она точно такая-же.

    Цитата Сообщение от Dielx Посмотреть сообщение
    На схеме указано 10к как сопротивление нагрузки.
    Правильно, чтобы все работало корректно, входное сопротивление СЛЕДУЮЩЕГО после регулятора каскада должно быть 10к, если оно меньше - плохо, если больше - надо поставить резистор, чтобы общее было 10к.
    Т.е. речь идет о входном сопротивлении не самого РГ, а того, что стоит после него!
    Последний раз редактировалось Alex; 16.05.2016 в 00:14.
    Я сдаюсь, шизотерия победила. Пишите что хотите.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  8. Регистрация не подтверждена
    Автор темы

    Регистрация
    24.10.2014
    Адрес
    Ульяновская область
    Возраст
    32
    Сообщений
    299

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    Цитата Сообщение от Alex Посмотреть сообщение
    ток коллектора может быть 53мА!
    У 122-х вольтовых реле дай бог чтобы половина от этого была
    Ток тех реле что у меня 15mA.
    Цитата Сообщение от Alex Посмотреть сообщение
    А с дарлингтонами - скорее всего ты их цоколевку попутал
    неееее... даташиты читать умею
    Цитата Сообщение от Alex Посмотреть сообщение
    Правильно, чтобы все работало корректно, входное сопротивление СЛЕДУЮЩЕГО после регулятора каскада должно быть 10к, если оно меньше - плохо, если больше - надо поставить резистор, чтобы общее было 10к.
    Т.е. речь идет о входном сопротивлении не самого РГ, а того, что стоит после него!
    Данный РГ будет работать у меня в составе с Фолловером вер.99 и УН на 6Н23. Стоять будет перед УН. Соответственно получается с выхода РГ на разделительный кондёр (чтобы не пустить постоянку с сетки) после на землю резистор 10к и в сетку. Правильно ли я понимаю? не нарушим режим лампы в 10 раз уменьшеным резистором?

  9. Начинающий Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    56
    Сообщений
    26.009

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    Цитата Сообщение от Dielx Посмотреть сообщение
    Соответственно получается с выхода РГ на разделительный кондёр (чтобы не пустить постоянку с сетки) после на землю резистор 10к и в сетку. Правильно ли я понимаю? не нарушим режим лампы в 10 раз уменьшеным резистором?
    Нет конечно, но чем меньше этот резистор - тем больше кондер перед ним.Поэтому. я бы поставил в сетку килоом 100, и 11к резистор на выходе РГ. Тогда кондер можно поставить пленочник в несколько микрофарад.
    Я сдаюсь, шизотерия победила. Пишите что хотите.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  10. Регистрация не подтверждена
    Автор темы

    Регистрация
    24.10.2014
    Адрес
    Ульяновская область
    Возраст
    32
    Сообщений
    299

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    Alex, огромное спасибо за доходчивое объяснение
    РГ настроил.

  11. Завсегдатай Аватар для Alex-master
    Регистрация
    07.08.2011
    Адрес
    из Сумеречной зоны
    Сообщений
    1.392

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    Цитата Сообщение от Dielx Посмотреть сообщение
    Минус нет ПДУ
    Цитата Сообщение от Dielx Посмотреть сообщение
    Регулировка происходила в малиньком "диапазоне" поворота ручки

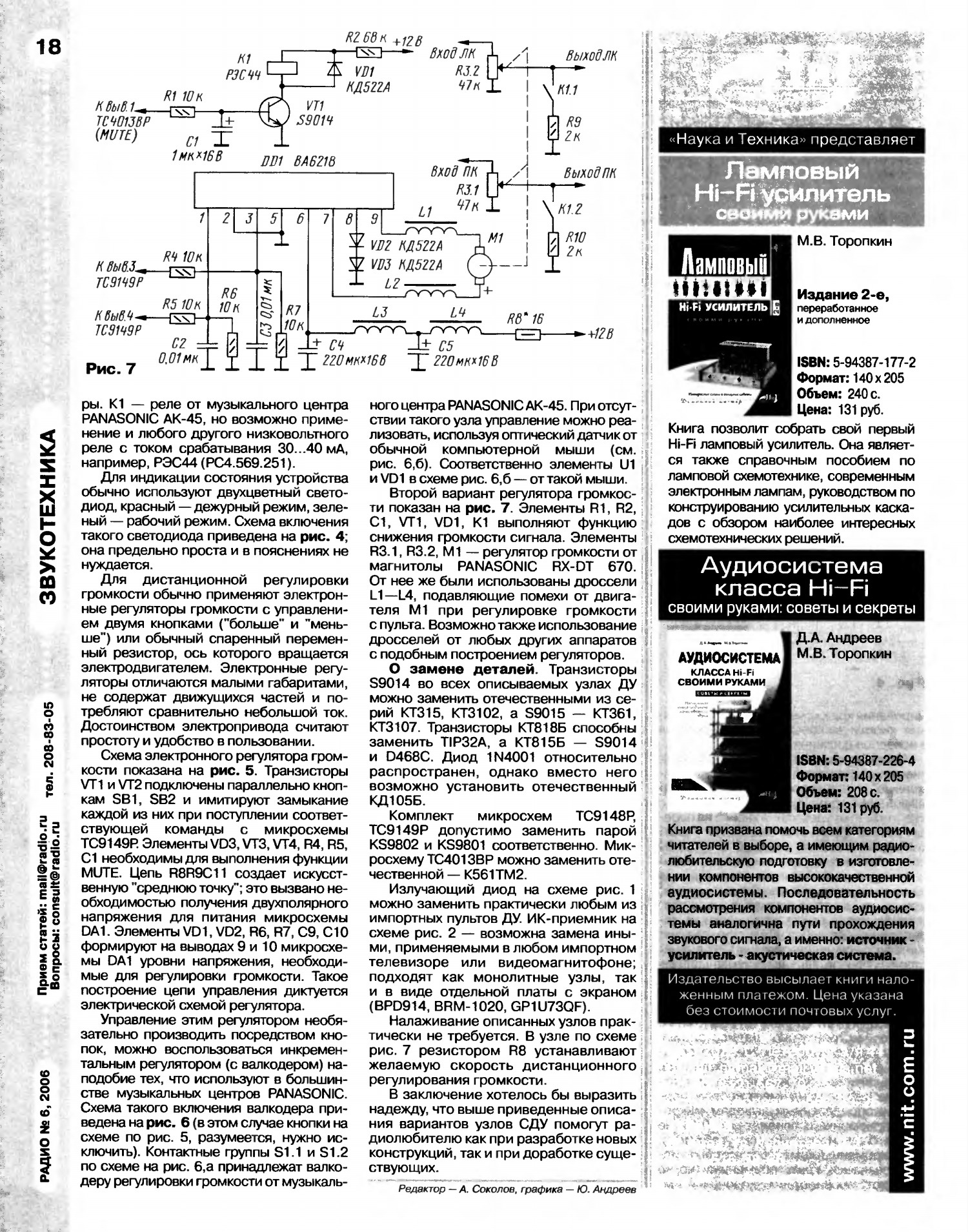

    По первому пункту - смотрите статью из "Радио" №6 за 2006 год (в приложении).

    По второму пункту - используйте многооборотный переменник: http://www.chipdip.ru/product/3590s-2-103/

    Ну или используйте готовое устройство: http://masterkit.ru/shop/multimedia/1321253
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	ДУ (1).jpg
Просмотров:	464
Размер:	1,02 Мб
ID:	266572   Нажмите на изображение для увеличения.

Название:	ДУ (2).jpg
Просмотров:	559
Размер:	802,9 Кб
ID:	266573   Нажмите на изображение для увеличения.

Название:	ДУ (3).jpg
Просмотров:	338
Размер:	1,03 Мб
ID:	266574
    У каждой задачи всегда более одного решения!

  12. Регистрация не подтверждена
    Автор темы

    Регистрация
    24.10.2014
    Адрес
    Ульяновская область
    Возраст
    32
    Сообщений
    299

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    Цитата Сообщение от Alex-master Посмотреть сообщение
    По второму пункту - используйте многооборотный переменник: http://www.chipdip.ru/product/3590s-2-103/
    Как ни странно именно его я и использовал сначала и почти один оборот в начале и в конце без реакции на что либо это много. Хотя тоже можно довести до ума конечно. Да и крутить ручку в 10 оборотов не совсем удобно.
    Чип и дип закошмарил цены, я в магазине в 100м от дома купил в 2 раза дешевле.
    Цитата Сообщение от Alex-master Посмотреть сообщение
    Ну или используйте готовое устройство: http://masterkit.ru/shop/multimedia/1321253
    Не спортивно это самому интереснее.
    На счёт ПДУ пока не вникал в предложенную вами схему, хотя читал эту статью когда-то. Можно будет подумать на досуге.

  13. Завсегдатай Аватар для Alex-master
    Регистрация
    07.08.2011
    Адрес
    из Сумеречной зоны
    Сообщений
    1.392

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    Цитата Сообщение от Dielx Посмотреть сообщение
    крутить ручку в 10 оборотов
    так моторизованный привод на что... "Пускай работает железная машина!"

    Цитата Сообщение от Dielx Посмотреть сообщение
    читал эту статью когда-то
    там микрухи программировать не надо - впаял, и готово!
    У каждой задачи всегда более одного решения!

  14. Регистрация не подтверждена
    Автор темы

    Регистрация
    24.10.2014
    Адрес
    Ульяновская область
    Возраст
    32
    Сообщений
    299

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    Немного не в тему но. На днях один человек спросил меня, как я сделал зелёные платы. Так вот...

    Я делал лутом. Ну вообщем уже ПОСЛЕ лужения (с помощью ортофосфорной кислоты травлёной цинком ) вся плата уже естественно просверленная плотно замазывается маркером-краской (с шариком внутри) нужного цвета. Я использовал PAINT medium tip marker P262. После того как маркер высохнет (1-2 часа) беру ватку смоченную ацетоном и усердно натираю плату. Потом ещё раз но обильно и посушить феном. В итоге текстолит окрашивается в нужный цвет. Всё лишнее остаётся на вате и на руках. Главное после травления не мыть всякой химией т.к. на месте стравленной меди остаётся клей её удерживающий. С помощью которого и окрашивается текстолит. Ацетоном и спиртом это уже не смывается.

    На первый взгляд практической цели это не несёт, только эстетическую. Но замечено что флюс после пайки смывается (ацетоном) гораздо лучше при этом не повреждая окрас текстолита.

  15. Частый гость Аватар для lulo82
    Регистрация
    19.02.2010
    Адрес
    г йошкар-ола
    Возраст
    37
    Сообщений
    419

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    молодец, актуальная тема
    С уважением, Алексей.

  16. Начинающий Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    56
    Сообщений
    26.009

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    Причем тут коррупция и антеком? Я тебе месяц назад писал где этой теме место. Туда ее и скинули, что совершенно правильно.
    Я сдаюсь, шизотерия победила. Пишите что хотите.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  17. Регистрация не подтверждена
    Автор темы

    Регистрация
    24.10.2014
    Адрес
    Ульяновская область
    Возраст
    32
    Сообщений
    299

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    Alex, извиняюсь за некоторых балбесов которые пишут от моего имени по ночам. Оставил пароль случайно на другом компе. Ересь удалил.

    Offтопик:
    Один человек которому я делал одну такую платку подумал что меня сильно обидели скинув эту тему в раздел для начинающих . И видимо решил таким образом что-то доказать Но я не преследую како-то цели. Тем более данная схема придумана не мной, я лишь повторил конструкцию, сделав к ней ПП и опубликовал свой результат.

    ---------- Сообщение добавлено 11.45 ---------- Предыдущее сообщение было 11.40 ----------

    Цитата Сообщение от Alex Посмотреть сообщение
    Туда ее и скинули, что совершенно правильно
    Для начинающих отличный регулятор.
    Последний раз редактировалось Dielx; 12.06.2016 в 11:01.

  18. Лишен права ответа (до 08.06.2019)
    Регистрация
    20.03.2010
    Адрес
    Воронеж
    Возраст
    42
    Сообщений
    2.057

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    Если уж делать РГ, то L типа. Т.е. реле нужно столько же, сколько шагов (30-40 шт), или вдвое больше в балансном случае.

  19. Завсегдатай Аватар для dekko
    Регистрация
    05.04.2006
    Сообщений
    5.449

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    [OFF]и акумов побольше....и Фарадов.... и Генри....и току покоя[OFF]

  20. Начинающий Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    56
    Сообщений
    26.009

    По умолчанию Re: Регулятор громкости на реле. С управлением от ADC0804.

    Цитата Сообщение от Dielx Посмотреть сообщение
    Для начинающих отличный регулятор.
    Потому тема и в разделе "Для начинающих".
    Цитата Сообщение от sewerin Посмотреть сообщение
    Если уж делать РГ, то L типа. Т.е. реле нужно столько же, сколько шагов
    Ага, начинающим....
    Я сдаюсь, шизотерия победила. Пишите что хотите.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.
