Цифровой программный кроссовер II

[emaster]

Коллеги!
Завожу отдельную ветку для обсуждения новой версии моего программного кроссовера - dePhonica version3.
Эта версия кроссовера полностью отличается от первой версии, которая обсуждалась здесь как с точки зрения кода (который переписан на 99%) так и с точки зрения функционала.
Разработка версии началась весной 2015 года и в настоящее время (начало 2016) находится в активной стадии.

Скачать preview версию можно по адресу: http://dephonica.com/?lang=ru
Текущая сборка на сайте от 21.03.2016.

Внимание!
Для корректной установки WDM драйвера на windows 7 с отключенными обновлениями, необходимо установить апдейт KB3033929, добавляющий поддержку цифровых подписей SHA-2.

Ссылка для x86 обновления: http://download.microsoft.com/downlo...033929-x86.msu
Ссылка для x64 обновления: http://download.microsoft.com/downlo...033929-x64.msu
Статья по обновлению windows: https://support.gamenet.ru/kb/articles/789-windows


Ограничения preview версии:
- максимум 6 каналов обработки
- требует перезапуска ядра каждые 30 минут

Основные возможности кроссовера:

- собственный WDM драйвер для ввода потока из стандартных аудио и видео плееров, браузеров, навигаторов и других программ.
- собственный ASIO драйвер для ввода потока из аудио плееров поддерживающих ASIO
- низкая задержка: около 50 мсек при использовании IIR фильтров и выводе на ASIO устройство
- поддержка ввода звука в форматах 16 bit integer, 24 bit integer, 32 bit floating point
- 2 входных канала и до 8 выходных
- вывод звука на устройства DirectSound, ASIO, Kernel Streaming
- вся обработка производится в 64 bit floating point
- фильтрация производится FIR фильтрами, IIR фильтрами или IIR фильтрами с автоматическим корректирующим фазовым FIR фильтром
- есть возможность создания фазового фильтра для коррекции ФЧХ внешнего IIR фильтра
- доступны два конволвера для FIR фильтров: FFT конволвер с алгоритмом Overlap-Add и линейный (Straight FIR), без использования FFT
- любой из FIR конволверов может использоваться совместно с одним или более IIR фильтром в каждом канале
- до 128 000 taps на канал при использовании FFT FIR
- доступны формы АЧХ семейств фильтров IIR: Linkwitz-Riley, Butterworth, Chebyshev
- доступен параметрический синтез АЧХ и ФЧХ для типов фильтров Low Pass, High Pass, Band Pass, Band Stop, Low Shelf, High Shelf
- два варианта параметрического задания фильтров Band Pass и Band Stop: нижней и верхней частотой среза или центральной частотой и полосой пропускания
- амплитудный и фазовый эквалайзер для произвольного изменения АЧХ или ФЧХ в канале обработки, с возможностью загрузки АЧХ или ФЧХ из текстового файла или из импульсного отклика в формате WAV
- любое сочетание FIR и IIR фильтров в канале обработки
- полноценный канал предварительной обработки исходного сигнала с отдельным набором фильтров
- возможность автоматической нормализации к 0 дБ АЧХ индивидуальных каналов или группы каналов
- регулировка усиления на входе и на выходе канала
- настраиваемая задержка в каждом канале с отключаемым sub-sample разрешением
- встроенный анализатор фактической частотной характеристики кроссовера с отображением общей АЧХ кроссовера, графиков АЧХ/ФЧХ/ГВЗ для каждого канала и возможностью суммирования АЧХ выбранных каналов в отдельном окне

Пример установки и настройки полной версии кроссовера (уже местами не соответствует действительности и будет перезаписан): http://www.youtube.com/watch?v=CF_YNp0IijE

============
Пополняемый FAQ:

Скрытый текст

Q: Для чего можно использовать кроссовер?
A: Прямое назначение кроссовера – разделить исходный сигнал на несколько сигналов, каждый из которых будет воспроизводиться отдельным динамиком. Для такого использования необходима многоканальная звуковая карта (или ЦАП), многоканальный усилитель (или несколько обычных – стерео или моноблоков) и многополосная акустика, каждый динамик в которой подключен к отдельному каналу усилителя отдельным кабелем. Самый простой и часто встречающийся пример такой акустики – система 2.1 с двумя фронтальными колонками и одним сабвуфером.
A: Кроссовер можно использовать для того, чтобы вывести один и тот-же сигнал (с обработкой или нет) на несколько выходов многоканальной звуковой карты. Например, первые 2 канала – звук для колонок, следующие 2 канала – звук для наушников. На колонки одни настройки эквалайзера (внутри кроссовера), на наушники – другие.
A: Также кроссовер можно использовать даже с обычными наушниками – как точный и продвинутый эквалайзер.

Q: Какое оборудование требуется для использования кроссовера?
A: Кроссовер может использоваться для различных целей практически с любым оборудованием. Минимальные требования – компьютер с Windows 7/8/10 и любая звуковая карта.


Q: Как перенаправить в кроссовер звук из программы или плеера, не поддерживающей вывод звука на ASIO устройства?
Q: Как вывести в кроссовер звук из видео плеера?
A: Выберите в плеере вывод на аудио устройство *dePhonica Virtual Audio Device*.

Q: Какие настройки требуются в видео плеере для работы через кроссовер?
A: При использовании в кроссовере IIR фильтров, никакой дополнительной настройки плеера не требуется. При использовании FIR фильтров (или IIR с линеаризацией), в плеере необходимо установить смещение звуковой дорожки в зависимости от порядка FIR фильтра. Например, для FIR фильтра с 8000 taps это около 250 мсек.


Q: Как ввести в кроссовер звук из внешнего источника (виниловый проигрыватель, кассетный магнитофон, пульт и т.д.)?
A: На данный момент можно использовать программу VoiceMeeter от VB-Audio - она поддерживает ввод с внешних источников. Скачать программу можно по ссылке: <a style="color: #505050; font-weight: bold;" href="http://vb-audio.pagesperso-orange.fr/Voicemeeter/">http://vb-audio.pagesperso-orange.fr/Voicemeeter/</a>
В будущем появится непосредственная поддержка ввода сигнала с входов звуковой карты в кроссовер.

[свернуть]

============

Список изменений:

Скрытый текст

30.03.2016

- Более устойчивый алгоритм проверки активации
- Исправлены bypass каналы без фильтров
- Исправлена инициализация таймера в WDM драйвере
- Исправлен номер версии в окне "О кроссовере dePhonica version3"
- Исправлен вывод сообщения "Устройство вывода не выбрано" при первой установке кроссовера


20.03.2016

- Переходные процессы в модуле вывода теперь обрабатывает машина состояний. Фейдинги стали четче, мягче и предсказуемее.
- Появился приоритет ввода с ASIO Sink драйвера - WDM замолкает, когда приходит поток с ASIO.
- Расстояние при редактировании задержки выводится в метрах / сантиметрах / миллиметрах

17.03.2016

- Появился WDM драйвер виртуального аудио устройства для ввода в кроссовер - можно перенаправить в кроссовер весь системный звук
- Уменьшилась latency - для IIR фильтров составляет ~50 мс
- По умолчанию фильтры создаются как IIR. При добавлении в тракт FIR фильтра выводится отключаемое предупреждение о дополнительной задержке в тракте.
- Диалог сообщений в конфигураторе стал отображаться поверх всех окон
- Появилась возможность инвертирования кривой в эквалайзере
- Появилась возможность смещения кривой в эквалайзере

09.03.2016

- Уменьшилась latency до ~500 мсек
- Добавились IIR фильтры Bessel и Legendre
- Тысячные доли миллисекунды меняются при изменении расстояния в компоненте Delay
- Исправлена ошибка с несохранением в пресете канала предварительной обработки при загрузке конфигурации из файла
- Исправлена каша из надписей на шкале Gain на графиках анализатора
- Добавил легенду к графикам в анализаторе
- Улучшена отправка логов - теперь отправляются независимо от IP адреса пользователя
- При перетаскивании канала с удерживаемым Shift (или Ctrl+Shift) копируются только фильтры - задержки и Gain не изменяются

[свернуть]

[Jenson]

Добрый день, ребят подскажите, пробую использовать в машине дефонику с картой e-mu 0204 usb, 2 недели уже нормально работало все, а сейчас проблема появилась, примерно минуты 3 играет музыка и пропадает звук, перезагрузка ядра ни чего не исправляет, лучится перезагрузкой, если я куплю полную версию эта проблема уйдет ?

[dee-jan]

Может Эму виновата?

[Москаленко Е]

А Вы пользуетесь эквализацией на СЧ, ВЧ ? Если нет, то при IIR какая разница, сколько taps ? Ну, кроме постоянно разогретого до упора проца при большом к-ве тапов

Нет не пользуюсь.
Все тапс были порядка 14 000.
Какая разница в математике я не знаю . Звук просто нравился именно такой.
Мне показался теплым.
Но это бюджетная система для опытов.
Окончательное решение будет при построении реальной системы на нормальном железе.

Серьезные дела обсуждаете. КДП да еще такого уровня!

ONV23 (Неплохо бы знать ваше имя) подскажите пожалуйста,
Вопрос так и завис, вы используете оптимизацию винды?
Какая винда у вас?
Не понятно как вы достигли такой производительности.

Вот к чему пришел я в результате экспериментов.
Известно, что производительность платформы райзен зависима от скорости памяти.
На втором месте тактовые частоты самого проца.

Выбирая платформу для дефоники учитывал как цену железа, так и тесты на производительность, которые есть в доступе.
На тот момент на АМД дефнику ни кто не ставил, спросить было не у кого.
I7 7700k в тестах дает туж же производительность, что и Райзен 1600 в разгоне, но система на нем на 30% дороже.
К тому же под крышкой процессора у интела жевачка, а у АМД припой.
Новых процессоров от интел I5 8400 тогда еще не было.
Это аналог райзена 1600, в тестах он примерно равен 7700к, и райзену 1600, но система на нем все равно до сих пор дороже за счет дорогих материнок нового сокета. К тому же выбирался проц с наименьшим тепловыделением. 7700к бы не пошел.

В общем к чему пришел.

Удалось разогнать и память с 2400 до 3200-3400. Проц работатет на 3.7 ГГц стабильно.
Но какой -то зависимости затыков дефоники от разгона выявить не удалось.
По прежнему 80 000тапс на 6 каналов. Выше затыки.

Тем не менее удалось выявить очень полезную вещь.
Да. Присутствует какое - то программное ограничение.
Загрузить проц выше 50% на винде 10 не удается без затыков.
То же касается (примерно) i7 7700k у Георгия.
На 7й винде на сокете 1156 и 1155 удавалось на разных процах нагрузить процы до 9Х%.
Грешу на совместимость ПО с виндой 8, 10. (?)

Так вот полезный момент.
Играясь с тактовой частотой проца заметил, что снижение тактовой до 2ГГц, приводит к увеличению загрузки проца до 70%!
При этом тапсы все те же 80 000 на канал до затыков. 6 каналов.
Разгон от стока (3.2 ГГц) дает вместо 50% - 44% загрузки.
Число тапсов не меняется ни в каком случае.
Полезным оказалось, что снижая тактовую до 2ГГц, снижается потребление тока по лини 12В.
Проц начинает меньше потреблять на 12Вт! Это очень хорошо для пассива по теплу.
Так же экономиться тепловыделение на блоке питания на 4 Вт.
ONV23. Вы пишите, зачем мне перегруженный горячий процессор?



Вообще заметил в результате исследования экономичных платформ, что малое тепловыделение находится в районе тактовой 2-2.2ГГц.
Выше идет резкое увеличение потребления с крайне неэффективным увеличением производительности.
Если уже и пропадает "полпроца" задарма в дефонике, то можно хотя бы использовать это для снижения тепловыделения на пассивных системах.

[onv23]

Нет не пользуюсь.

Отлично

Все тапс были порядка 14 000.

FFT или STR ? В первом случае мало, во втором более чем

Неплохо бы знать ваше имя

Вадим

Вопрос так и завис, вы используете оптимизацию винды?
Какая винда у вас?
Не понятно как вы достигли такой производительности.

Глубокую спец. оптимизацию - нет, просто не запускаю ненужные процессы. Есть и 8.1, и 10. Обычная себе производительность, никакого космоса

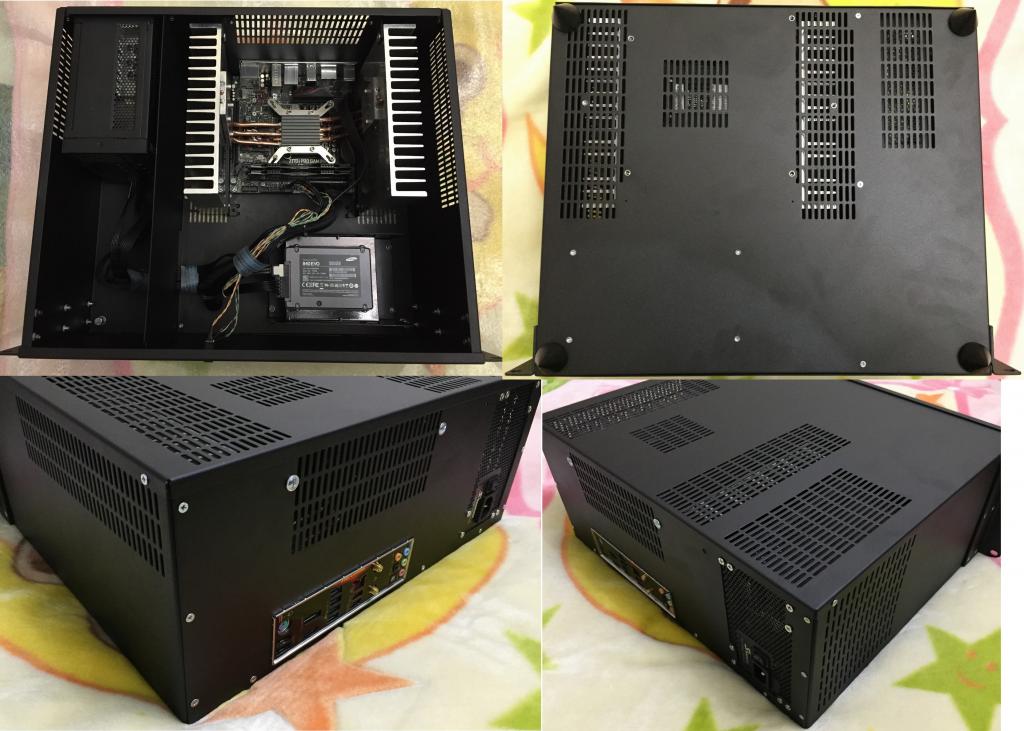

К тому же выбирался проц с наименьшим тепловыделением. 7700к бы не пошел.

Надо отдавать себе отчет в том, что в пределах одного поколения за меньший TDP всегда неумолимо следует расплата производительностью. У меня нет проблем с отводом тепла в пассиве при 95Вт-ном проце. Сделано так - https://hi-fidelity-forum.com/forum/...tml#pid3219438
Если тулить радиатор прямо на проц, да еще и с мелким шагом между ребрами (т.е. исключительно для принудительного обдува), как это нередко делают, то там не только процу сразу жарко от малейшей нагрузки, но и всему на плате под таким радиатором.

[overfloweth]

Сделано так - https://hi-fidelity-forum.com/forum/...tml#pid3219438

Фотки показывают только регестрированным.

[onv23]

Фотки показывают только регестрированным.

Ок

[sewerin]

А линейный БП не пробовали?

[onv23]

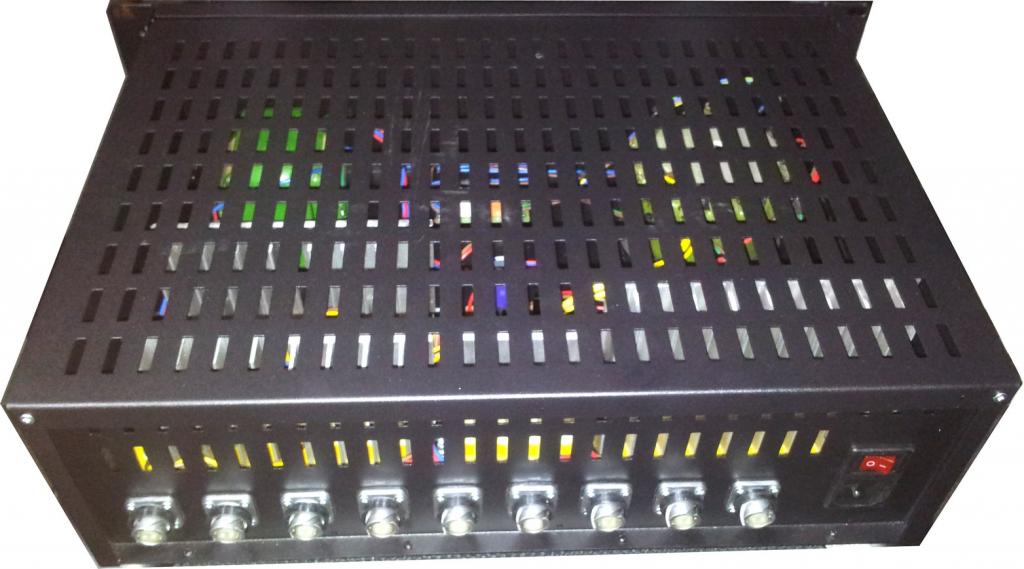

Есть такой, один на все, на высокое для электростатов, на хабы USB3.0, на питание виндового планшета Acer W700 (на LT1083, 5А) и пр. Сказал бы, что эффект больше кумулятивный, от убирания из КдП 8-ми импульсных БП, не озонирующих по ЭМИ, чем от запитки внутренних импульсников компа линейной наружкой.

[Москаленко Е]

"FFT или STR ? В первом случае мало, во втором более чем"

STR. Я писал, что звук FFT не понравился в сравнении с STR

"Вадим"

Очень приятно. Евгений. Вообще не понимаю ников у взрослых людей.


"Глубокую спец. оптимизацию - нет, просто не запускаю ненужные процессы. Есть и 8.1, и 10. "

Да я тоже по отключал очевидно ненужные процессы. Не сильно помогло.

"Обычная себе производительность, никакого космоса


Надо отдавать себе отчет в том, что в пределах одного поколения за меньший TDP всегда неумолимо следует расплата производительностью. "

Видите ли в чем дело.
Я писал уже, спросить не у кого было.
А в тестах на играх мой разогнанный райзен и 7700К особо ни чем не отличаются.
Ну разве что производительность на ядро у райзена ниже. Но ядер то больше.
О минусах Интела я тоже написал.

"У меня нет проблем с отводом тепла в пассиве при 95Вт-ном проце. Сделано так - https://hi-fidelity-forum.com/forum/...tml#pid3219438
Если тулить радиатор прямо на проц, да еще и с мелким шагом между ребрами (т.е. исключительно для принудительного обдува), как это нередко делают, то там не только процу сразу жарко от малейшей нагрузки, но и всему на плате под таким радиатором.[/QUOTE]"

Зачетный комп. И просто как .,,, Ну в общем просто.

Я помню в личке вы давали мне ссылку на переходник от проца до радиаторов на тепловых трубках.
4700руб!!! Я столько отдал за мать!!!

В общем бюджеты у нас разные.
Взял Залмана десятого б\у, раздел. Уложился в 1300руб. Тоже 4 тепловые трубки (2*4).
Корпус мой самодельный весь. Бывший советский измерительный прибор.
За то весь алюминиевый. ( В хай энде сталь не применяют в корпусах! )
В 4 раза сложнее наворочено внутри, чем у вас. В смысле такого порядка нет.
Собрано из того, что было.
Основные радиаторы дышат наружу. Внутри как их эффективно охлаждать?
Отвод тепла от полевиков питания проца оказался нерешаем на моей матери и я решил впендюрить таки туда ветилятор.
Рядышком, где было место.
Благо БИОС АМ4 позволяет настроить вручную обороты на 2 вентилятора раздельно. То есть можно брать разные вентиляторы.
На полевики дует древний Интел от Пентиума. Маленький, но надежный.
На внутренние радиаторы для лучшей циркуляции я поставил стоковый вентилятор от райзена.
На редкость тихое создание.
На слух настроил обороты. Скажу, что надо почти вплотную приближаться к открытому компу, чтобы услышать их.
В общем пассив\не пассив вышел. Но бесшумный.
Радиаторы у вас реально больше. Раза в 2.

Опять же я ограничен выстой корпуса ( полки ). Вышло 155мм с ногами. Думаю под брюхо еще СД привод от ноутбука поставить.
За то установил на морду планшет АСУС нексус7. Работает через TWOMON по USB. Повозился однако...
Моя мечта со времен проекта МУЗ\ПК.

http://cmp2.zz.mu/cMP2.html

Тач работает. Изображение просто супер! Как у айфона. Видно все, каждую мелочь. К тому же винда 10 имеет режим планшета.

Думал над природой преобразований напряжений внутри компа. Да из постоянки напряжение все равно местами опять в помощью ШИМ на материнке преобразуется в грязь. Но не везде. К тому же общий уровень помех по моему все таки меньше, в сравнении с ИБП, грязь с которого подмешивается к ШИМ разных блоков материнки.
К тому же при линейном питании путь ВЧ помех заметно короче.
ШИМ на материнской плате находится в непосредственной близости от потребителей. К тому же токи бегут по плоским дорожкам, возможно даже внутри платы. Излучение минимально возможное.
При использовании ИБП, особенно не очень хороших, ВЧ гуляют по всей силовой проводке, которая не плохо излучает.

Оно конечно схемы нет, но возможно то же питание USB может оказаться и линейным.
У меня еще и звуковуха пока сидит на линейном питании основными своими блоками.
SSD питается отдельно чистым питанием.
По идее существует побитная коррекция ошибок при передачи данных, но
тему линейного питания подняли еще на МУЗ \ПК. И видимо не просто так.

Посоветуйте оболочку под виндоус, чтобы были крупные кнопки, типа медиаплеера?


Что - то цитирование не сохранилось. Использовал кавычки.

[onv23]

Посоветуйте оболочку под виндоус, чтобы были крупные кнопки, типа медиаплеера?

Под фубар есть миллион сборок под тач, в т.ч. и моих. На pccar.ru когда-то выкладывал кучу вариантов, да и других авторов там полно. Например, http://foobar2000.ru/forum/viewtopic.php?t=4880

[sewerin]

Вадим, было бы очень познавательно (не только мне) подробно почитать про Вашу систему. Про всё - от философии до тонкостей и деталек. Создайте, пожалуйста, ветку на dastereo, например.

[Alex]

Создайте, пожалуйста, ветку на dastereo, например.

А чего именно там? Можно и тут.

Или ради прикола - на сундуке или хоботе. Тамошний народ, кондратий сразу хватит...

[sewerin]

А чего именно там? Можно и тут.

Или ради прикола - на сундуке или хоботе. Тамошний народ, кондратий сразу хватит...

Offтопик:
Везде своя специфика. На сундуке сразу чванство попрёт из всех щелей, здесь всё в графиках потонет, и в обсуждении графиков. ИМХО, dastereo - оптимум.

[Alex]

Offтопик:

На сундуке сразу чванство попрёт из всех щелей,

не, не успеет, говорю-же - их кондратий раньше хватит
да и с чего там "чванству" лезть?

[sewerin]

Offтопик:
не, не успеет, говорю-же - их кондратий раньше хватит
да и с чего там "чванству" лезть?

Offтопик:
Напишут, что комп и дефоника - от нехватки денег на дуленды и юпитеры.
А про провода лучше вообще не начинать

[onv23]

Григорий, не вижу смысла. Во-первых, большой апгрейд на носу. Начиная с совсем другой КдП. Во-вторых, вообще не греют пафос, одобрямс, аплодисменты стоя, делал и делаю только под свое понимание звука. В третьих, если предъявлять готовые решения, по хорошему нужно объяснять, а почему, собственно, так, а не иначе. А по пути к "так" делал много примитивных глупостей и ошибок, идя на поводу распространенных штампов, которые потом приходилось ломать об колено, и себя, в том числе. Коротко не выйдет, а рожать сагу о Форсайтах - да ну его нафиг.

[sewerin]

Григорий, не вижу смысла. Во-первых, большой апгрейд на носу. Начиная с совсем другой КдП. Во-вторых, вообще не греют пафос, одобрямс, аплодисменты стоя, делал и делаю только под свое понимание звука. В третьих, если предъявлять готовые решения, по хорошему нужно объяснять, а почему, собственно, так, а не иначе. А по пути к "так" делал много примитивных глупостей и ошибок, идя на поводу распространенных штампов, которые потом приходилось ломать об колено, и себя, в том числе. Коротко не выйдет, а рожать сагу о Форсайтах - да ну его нафиг.

Не, я чисто про познавательное. Фото, подробное описалово, как докатились до жизни такой. Одобрямс будет, и критика (конструктивная и не очень).

[onv23]

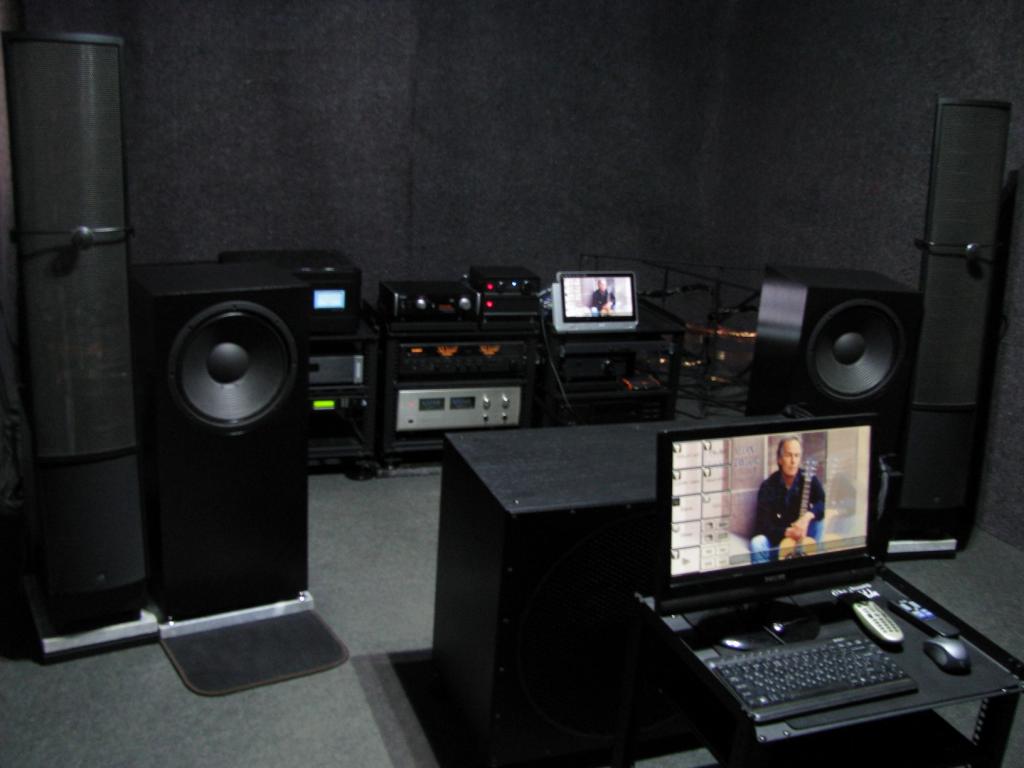

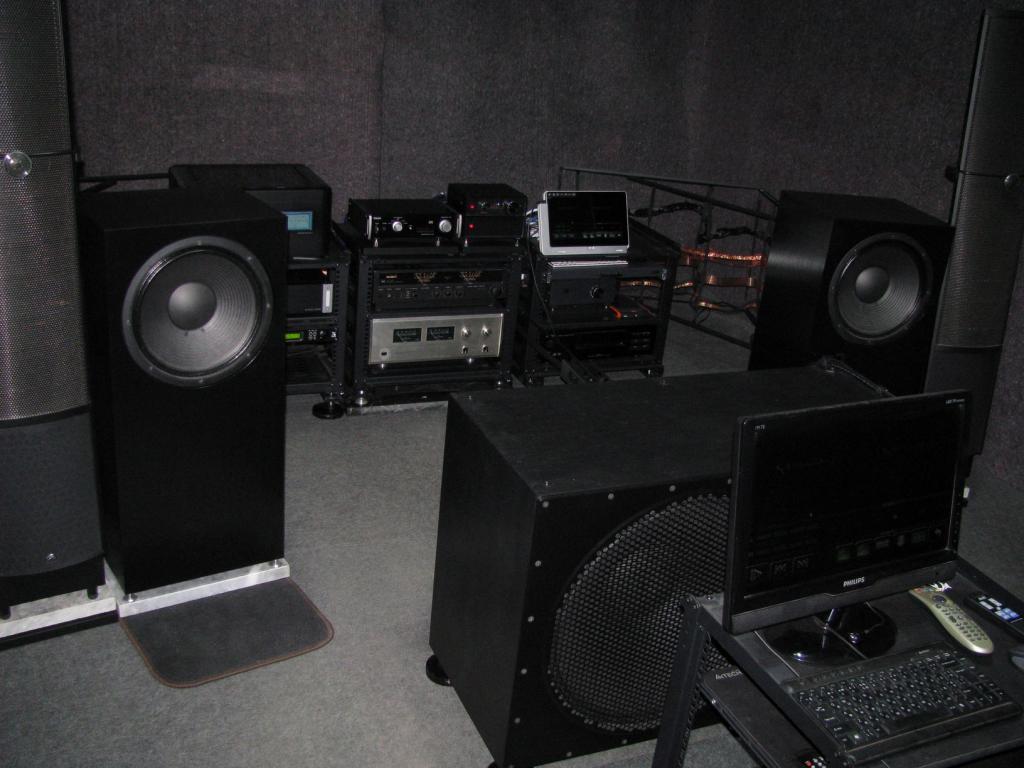

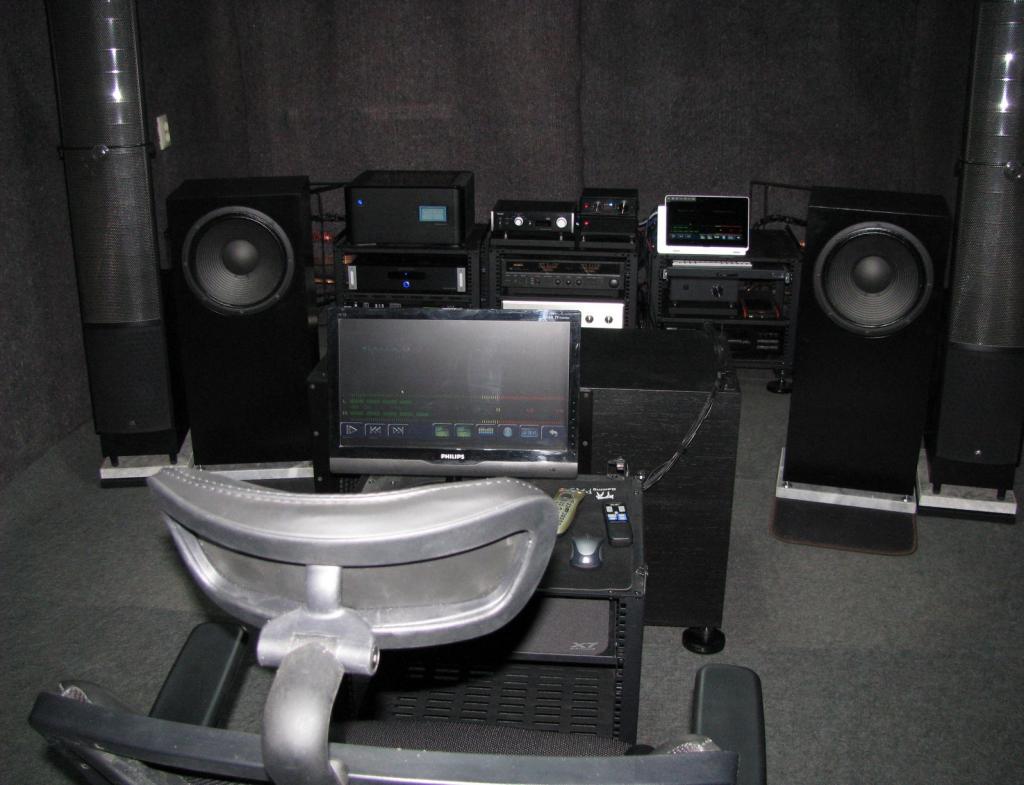

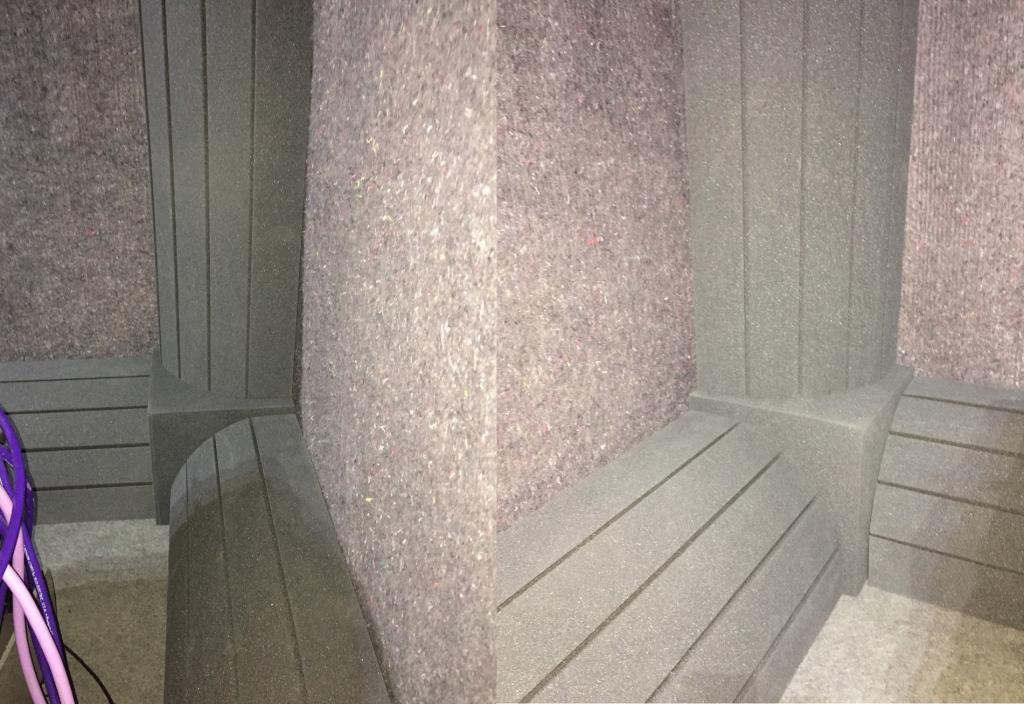

Фото старой с-мы, еще с активной фильтрацией, без моноблоков и дефоники

И давайте закруглимся, Максим, конечно, бесконечно терпеливый человек ...
Вот только вчера получилось сделать USB шнурок, который вынес мой Audioquest Diamond по информативности, со страшно сказать какой попытки. Сколько добра, переведенного на жалкие попытки, улетело в мусорник ...
Торресу. Саш, по твоей идее. Этот готовый ломать облом, на следующих выходных лучше новый такой же сделаю, но без В. Если бы их два в параллель можно было легко в реалтайме переключать, без отвала и переопределения девайса ...

[Alex]

Напишут, что комп и дефоника - от нехватки денег на дуленды и юпитеры.

Григорий, не смеши, там большинству нищебродов и пятая часть Вадима сетапа недоступна

---------- Сообщение добавлено 21:32 ---------- Предыдущее сообщение было 21:28 ----------

Торресу. Саш, по твоей идее. Этот готовый ломать облом, на следующих выходных лучше новый такой же сделаю, но без В.

Да просто интересно что будет.

[Meta|_]

Вообще заметил в результате исследования экономичных платформ, что малое тепловыделение находится в районе тактовой 2-2.2ГГц.
Выше идет резкое увеличение потребления с крайне неэффективным увеличением производительности.

Такие вещи зачастую решаются только оптимизацией ПО. Вероятно, какие-то данные не лезут в кеш и проц начинает ждать выборки из ОЗУ. А выборка из ОЗУ по "случайному" адресу занимает несколько десятков наносекунд, более сотни тактов процессора при 3ГГц.

Offтопик:
И самое обидное, что эта характеристика производительности не улучшается по закону Мура - 30 лет назад было всего лишь на десятки процентов дольше...
