ЦАПы и дополнения для многоканала (до 7.1) и многоампинга (до 2х4) от Altor Audio
Некоторым товарищам, сильно невтерпежь, они меня буквально вынудили опубликовать хотя бы часть информации об этих изделиях. Поэтому выкладываю фотки и небольшие пояснения к ним. Более подробно - через 2 недели (я в отпуске!)
Итак, 8--канальный USB транспорт xVM я уже показывал тут: https://forum.vegalab.ru/showthread.php?t=71387
Также я там мельком показывал первый вариант 8-канального ЦАПа ATDAC-9, на 2-х 4-х канальных чипах AK4414 (такие-же, как и в ATDAC-10A) с ActiveDrive (см. описание "десятки"). Теперь же "боевой" вариант:
По сравнению с первым вариантом - добавлены закорачивающие выходы реле (без них есть сильный щелчек при включении и выключении питания), добавлен разъем для подключения ATDV (см. ниже).
Джамперами может быть выбран один из 4-х режимов работы цифрового фильтра.
В ATDAC-9 прудусмотрена установка осцилляторов в 3-х типах корпусов:
- стандартные 7х5, напримре от Fox
- миниматюрные 2.5х2, например фемтоклоки от NDK
- 14x9mm, например CCHD-957 от Crystek.
ATDAC-9 может работать как в активном (т.е. со своим клоком и выдачей его на источник), так и пассивном (с внешним клоком) режиме. Переключение - перепайкой двух резисторов на плате (или изначальной установкой в требуемом положении, при этом в пассивном режиме можно не устанавливать на плату осцилляторы и некоторые другие компоненты).
Входная шина - в формате I2S, по спец.заказу - любая другая.
Максимальный семплрейт - PCM-192кГц.
При использовании как многоканал 5.1 или 7.1 - воспроизведение DSD-64 в стерео (через 1 и 2 каналы),но тут есть проблема - нужно каким-то образом блокировать "лишние каналы", т.к. в DSD режиме правый канал одновременно выводится в 4 канала. Исправление этого требует довольно существенной переделки и платы и прошивки, и будет сделано только если будет много желающих.. Вопрос решен.

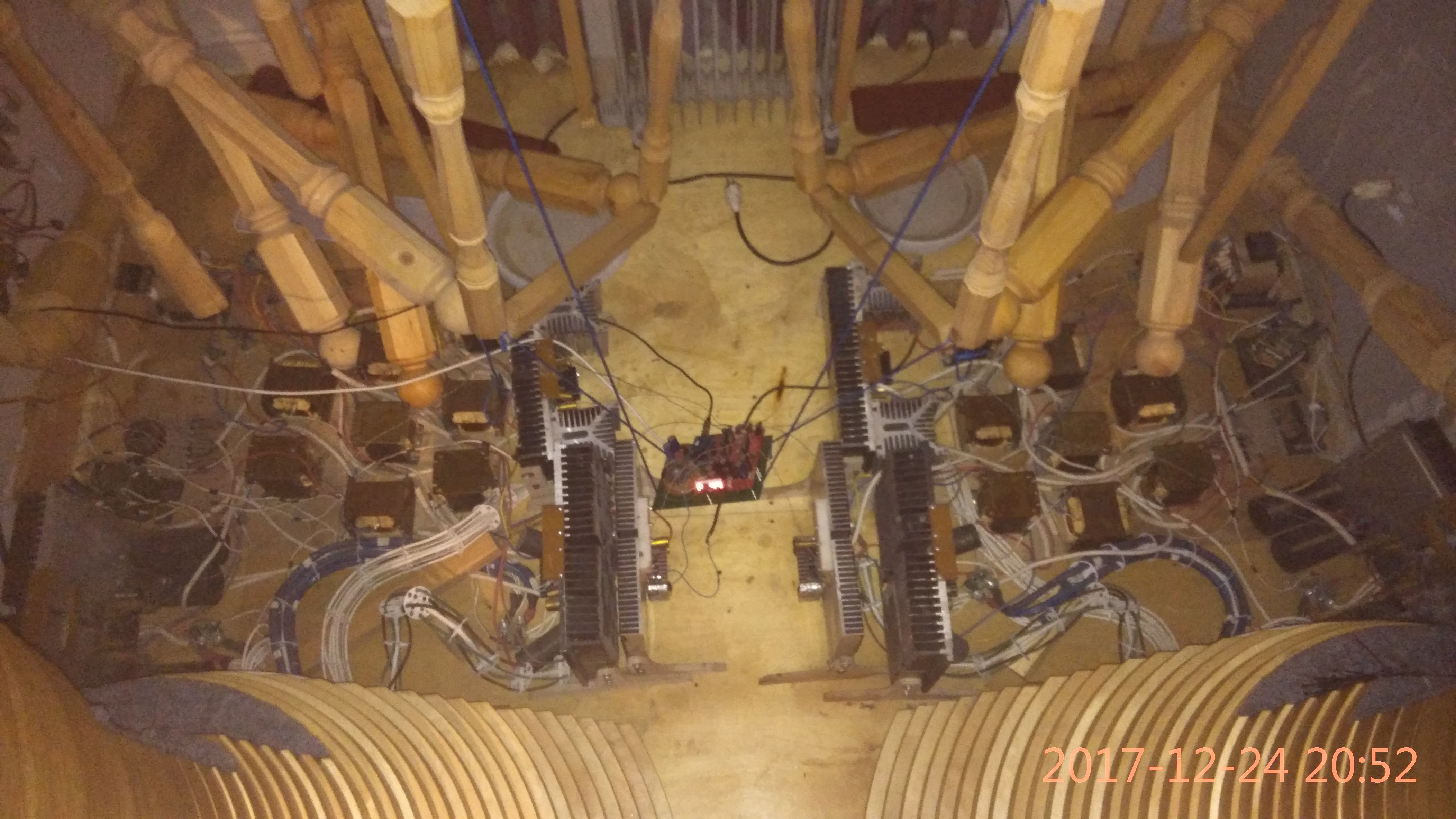

Пока что, практически 100% пользователей использут этот ЦАП для многополосников, где DSD заблокировано специальным джампером.
При отсутствии сигнала на входе более 20 мин, контроллер переводит ЦАП в режим малого потребления и выключает питание аналоговой части. Это позволяет обойтись без отдельного выключателя питания (потребляемая мощность - около 0.25Вт).
Это был сам ЦАП, а вот это к нему плата блока питания:
Плата обеспечивает 3 питания - цифровое, аналоговое положительное, аналоговое отрицательное.
Аналоговое питание может быть как от двух отдельных обмоток ~12VAC, так и от одной ~24VAC, с отводом посередине.
Цифровое питания - от отдельной обмотки ~8VAC.
Обмотка цифрового питания, и отдельные обмокти для аналогового, могут быть как одинарные (тогда используются мостовые выпрямители), так и двойные (т.е. не ~12VAC а ~2x12VAC - тогда используются двухполупериодные выпрямители). Диоды - Шоттки, каждая обмотка зашунтирована RC-цепочкой.
Плата также имеет выходу +5в и +3.3в, в канале цифрового питания, для питания осцилляторов, микроконтроллера и гальваниечской равязки в xVM.
Опциональный индикатор семплрейта - устанавливается в один из разьемов платы БП:
Опциональная плата ввода (2 канала стерео) - ATD9ADC:
Построена на микросхеме PCM1803.
Это очень простой АЦП, с не высокими параметрами, его назначение в данном случае - подключение микрофона для Room Correction. Чувствительность - 1Vrms (0dBFS).
Семплрейт ограничен 96кГц.
Далее - плату ATDAC-9 можно использовать в нескольких вариантах:
1) без регулировки громкости. В этом случае, 8-канальный РГ должен быть в усилителях.
2) с цифровым РГ. Все знают недостатки этого метода РГ, но как начальный этап он может пригодится.
3) с аналоговым РГ на микросхемах PGA-4311 - платой ATDV:
Плата содержит два 4-х канальных чипах PGA4311.
Плата очень универсальная в плане управления и питания (в зависимости от запаивания соотв. деталей):
- можно питать от однополярного источника +5в, при этом требуемые для PGA -5v вырабатываются чардж-памп конвертором (такой вариант - на фотографии справа)
- можно питать от двуполярного +/-5В
- можно питать от двуполярного +/-6-15в, при этом на плату устанавливаются малошумящие стабилизаторы TPS7A4901 и TPS7A3001 (такой вариант - на фотографии слева).
Питание может поступать с платы ЦАПа, через большой разьем вместе с вхоными и выходными сигналами, или через отдельный 3-х контастный разьем на плате ATDV.
Еще один большой разъем (точнее место под него) - чтобы можно было брать выходные сигналы непосредственно с этой платы, а не с платы ЦАПа). Гу может. Вы захотите подключить доп. плату с балансными выходами...
Управление громкостью:
- постоянным напряжением с обычного потенциометра, через встроенный микроконтроллер. Все каналы регулируются одновременно, диапазон регулировки - 64дБ. 0дБ = 2Vrms на выходах.
- управление PGA (шина SPI) выведено на разьем, если МК не установлен на плату, то можно управлять с внешнего контроллера (Вашего, или может быть моего, если я его сделаю).
При этом, все каналы можно регулировать раздельно , с индикацией, ДУ и т.п.
Я настоятельно рекомендую, использовать 1-й метод, и регулировать громкость в усилителе!
Варианты 2 и 3 - лучше использовать при установке в одном корпусе с усилителем.
А вот и прекрасный трансформатор, для питания всего этого, от Карта:
Все вторичные обмотки расчитаны на использование в режиме двухполупериодного выпрямителя (ДППВ).
Первичная обмотка рссчитана на 230 и 115в.
-----------------------------------------------------------------------------------------------------
И еще один ЦАП - ATDAC-91, представляющий собой бюджетный вариант 8-канального ЦАПа на чипе AK4440:
"91-й" также сделан достаточно универсальным - можно использовать вариант с микроконтроллером, при этом доступно переключение режима работы ЦФ, или без контроллера. Предусмотрена установка АЦП ATD9ADC и РГ ATDV.
Весь блок питания присутствет на плате, к ней нужно только подключить провода с трансформатора (~8-9VAC).
Увы, AK4440 снята с производства, потому по окончанию запаса ATDAC91 прекратит выпускаться.
-----------------------------------------------------------------------------------------------------
Ну и наконец, как все это выглядит в сборе - как Вы видите, большинство плат собираются как конструктор Лего
ATDAC-9 + xVM + ATD9ADC +ATDV + сетевой фильтр ATDMAINS:
ATDAC-91 + xVM + ATDV
(Правда, в варианте с ATDV 91-й получается уже не совсем бюджетный, т.к сам ATDV нельзя назвать бюджетным - PGA4311 весьма дорогие).
Фух, полтора часа писал это сообщение.
---------------------------------
Дополнение 22/03/2017:
Много раз постапали запросы на более чем 8-канальные устройства.
Есть разработанный вариант до 14 каналов, но это требует применения процессора в другом корпусе (у имеющегося ножек не хватает) с серьезной переделкой платы, да и честно говоря - не самая это у меня приортелная задача.
Поэтому в ближайшее время его в серии не будет.
Но пока - небольшой "хак" на 10 каналов, позволяющий "малой кровью" преобразовать ATDAC-9 и ATDAC-91 в 10-канальные версии.
Обе версии имеют возможность установки платы АЦП в специальный разъем. вот вместо этой платка была сделана другая, с дополнительным ЦАПом на 2 канала.
ЦАП выбран простейший - PCM5102A, поэтому два дополнительных канала лучше исопльзовать для сабов в многоканальной системе (или доплонительных тылов в ДК), где его качества более чем достаточно.
Из-за ограничения форума на 16 вложений в одно сообщение скомпоновал все вместе:
Почему два варианта, отличающиеся запайкой разъема? Для удобства - первый, с RCA и угловым разъемом, предназначен для ATDAC-9, но для 91-го такая установка платы приведет к неоправданному увеличению общей высоты (получится Т-образная конструкция), поэтому в 91-м эта платка устанавливается горизонтаьно.
Теперь небольшая ложка дегтя - для использования имеющейся платы USB-транспорта xVM нужно 2 вещи:
1) Залить другую прошивку. Это просто.
2) произвести небольшую хирургическую операцию - перерезать одну дорожку и бросить две перемычки. В дальнейшем будет другая версия платы, где этого делать не надо будет, только перепаять несколько резисторов (т.е вариант 8out+2in или 10out), а пока - так.
------------------------------------------------------------------------------------------
Продолжение/дополнение - 8-ми и 16-ти канальные ATDAC-92:
https://forum.vegalab.ru/showthread.php?t=80731
