    По умолчанию ЦАП ATDAC-10, или 2в1

    Я наверное в заголовке написал не правильно, скорее оно не "два в одном" а "один в двух", ибо сделано сразу два варианта на одной плате:
    ATDAC-10A: - Dual Mono I2S ЦАП на AK4414.
    ATDAC-10B: I2S ЦАП на AK4490.

    Поскольку описание довольно длинное, со множеством иллюстраций (спектрограммы и осциллограмми), то выкладывать в виде картинок в тему смысла нет, и я сверстал все в один файл.
    (в скобках замечу - та еще работка, я этой "версткой" занимался чуть ли не столько-же времени, сколько потратил на финальные измерения!)

    Файл не маленький, но вполне подъёмный.

    P.S. Пожалуйста, не спрашивайте "как звучит", "а какой из них лучше", "а лучше ли это Линкса/Раптора/АудиоНота/подставить нужное" - даже в случае если у меня есть ответ, я не хочу его оглашать, предоставлю это другим, кто будет тестировать эти устройства.

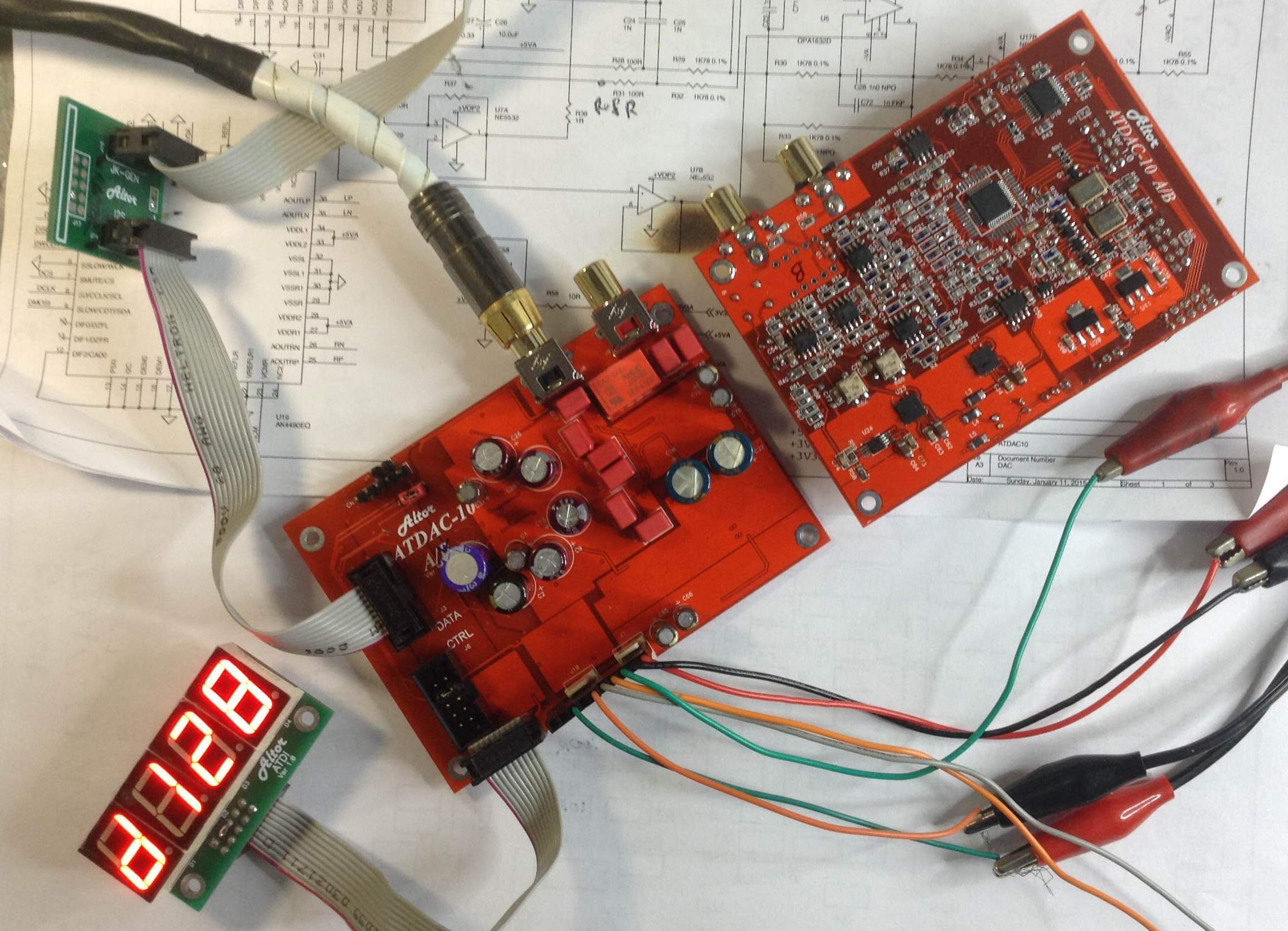

    Блин, забыл в ПДФку фотку вставить, ну ничего, вот она:

    Нажмите на изображение для увеличения.

Название:	IMG_0227.JPG
Просмотров:	5339
Размер:	354,5 Кб
ID:	227831

    Добавил небольшой файл с дополнительными измерениями.
    Потом сведу все в один.

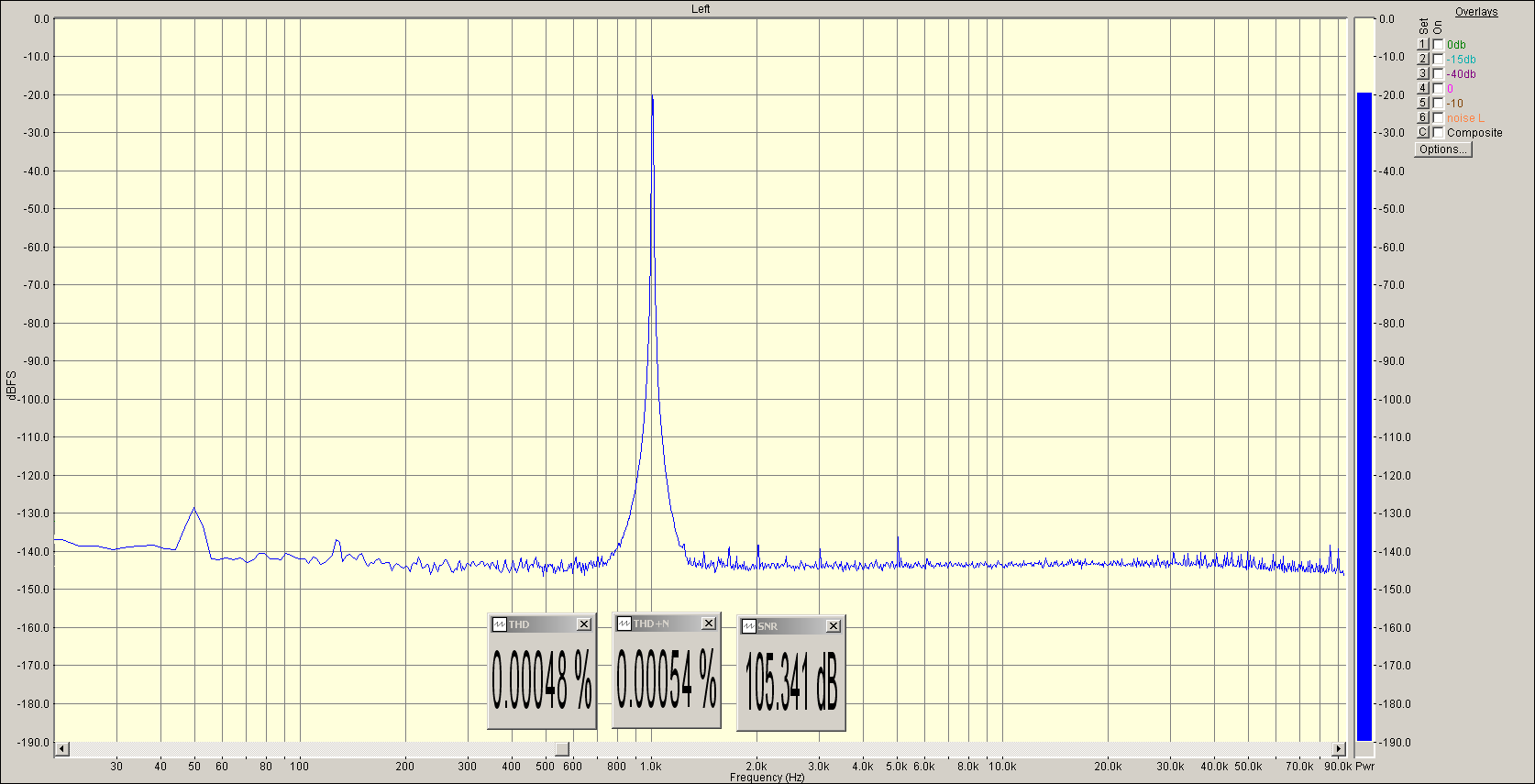

    Дополнение - версия В, спектр 1кГц -20дБ в режиме DSD-256:


    Нажмите на изображение для увеличения.

Название:	b 1k -20db dsd.png
Просмотров:	2040
Размер:	37,6 Кб
ID:	230285

    Сделаны новые измерения версии 10В, см. в PDF.


    Продолжение тут: http://forum.vegalab.ru/showthread.php?t=80865
    Вложения Вложения
    Последний раз редактировалось Alex; 06.02.2018 в 14:51.
    Я сдаюсь, шизотерия победила. Пишите что хотите.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.
