Тема: Измерительный АЦП (Entry Level)

  1. #1
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,999

    По умолчанию Измерительный АЦП (Entry Level)

    Я обещал рассказать об одном из своих АЦП - это измерительный АЦП "начального уровня". Сконструирован был с учетом многих компромиссов. Он не обладает рекордными параметрами, но тем не менее может быть весьма полезен.

    OLIVINE ADC:
    - подключение USB 2.0 Full Speed
    - работа в UAC1, не требует драйверов для Win (хотя в ХР есть некоторые "приколы" с софтом).
    - полная гальваническая развязка входа и измерительной части от компьютера
    - питание измерительной части от внешнего источника (6в аккумулятор) 5.5-9в

    - один фиксированный формат: 96/24
    - чувствительность (0dBFS): 2.2v
    - чип АЦП - PCM1804.

    на входе предусмотрено место (контактные площадки) для установки аттенюатора (переменного резистора или переключателя), если кому понадобится. По умолчанию стоит делитель на 2 (по два резистора в каждом канале).

    Выглядит эта штука так:
    Нажмите на изображение для увеличения.

Название:	olivin_mid.JPG
Просмотров:	3063
Размер:	63.6 Кб
ID:	217679

    Спереди входы, два RCA разьема.
    Сзади - miniUSB и разъем питания.

    Измерения.
    Шумовая полка:
    Нажмите на изображение для увеличения.

Название:	Olivin Noise Floor.png
Просмотров:	2626
Размер:	63.4 Кб
ID:	217680

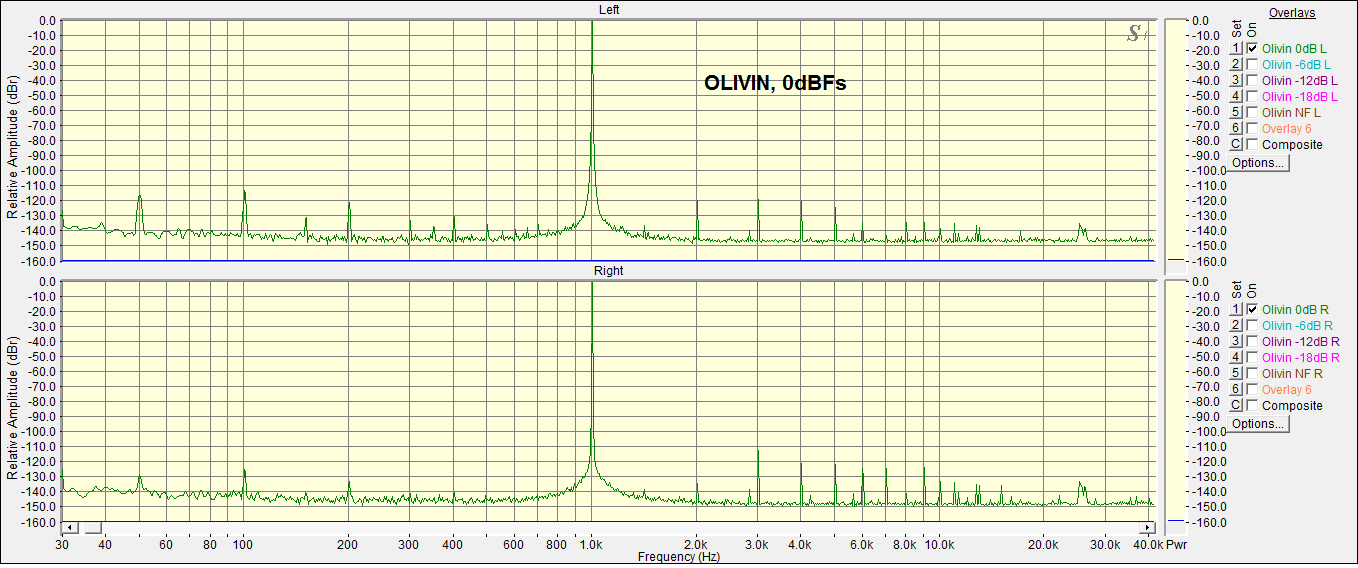

    1кГц (источник - генератор Виктора) с уровнями 0, -6, -12 и -18dBFS:
    Нажмите на изображение для увеличения.

Название:	Olivin 0dB.png
Просмотров:	2638
Размер:	54.9 Кб
ID:	217681 Нажмите на изображение для увеличения.

Название:	Olivin -6dB.png
Просмотров:	2101
Размер:	55.9 Кб
ID:	217682 Нажмите на изображение для увеличения.

Название:	Olivin -12dB.png
Просмотров:	1843
Размер:	56.7 Кб
ID:	217684 Нажмите на изображение для увеличения.

Название:	Olivin -18dB.png
Просмотров:	1968
Размер:	54.5 Кб
ID:	217685

    0dBFS - реально там было -0.2dBFs
    На спектрах 0 и -6 присутствует пичек на 26 кгц - это я забыл лампу выключить, она в 20см от АЦП, от нее помеха а АЦП не экранирован, как видите.




    Вышла новая версия - "Olivine-2".

    http://www.altor.co/products/test-equipment/olivine

    В общем, уже не такой уж и "Entry Level" получился, вполне юзабельное устройство - сам пользусь, когда лень Onyx подключать.
    Итак, что нового:
    - Питание от USB через DC/DC.
    - Переменный резистор на входе - очень удобно, пр работе с источниками разного уровня, приводить к 0dBFS АЦП.
    - Чувтсвительность (в крайнем правом положении переменного резистора) - 0.5В (эфф.).
    - В корпусе.

    Выглядит так:
    Нажмите на изображение для увеличения.

Название:	Olivine2fr.JPG
Просмотров:	1651
Размер:	92.0 Кб
ID:	258763 Нажмите на изображение для увеличения.

Название:	Olivine2bk.JPG
Просмотров:	1318
Размер:	79.4 Кб
ID:	258762


    Меряется так:

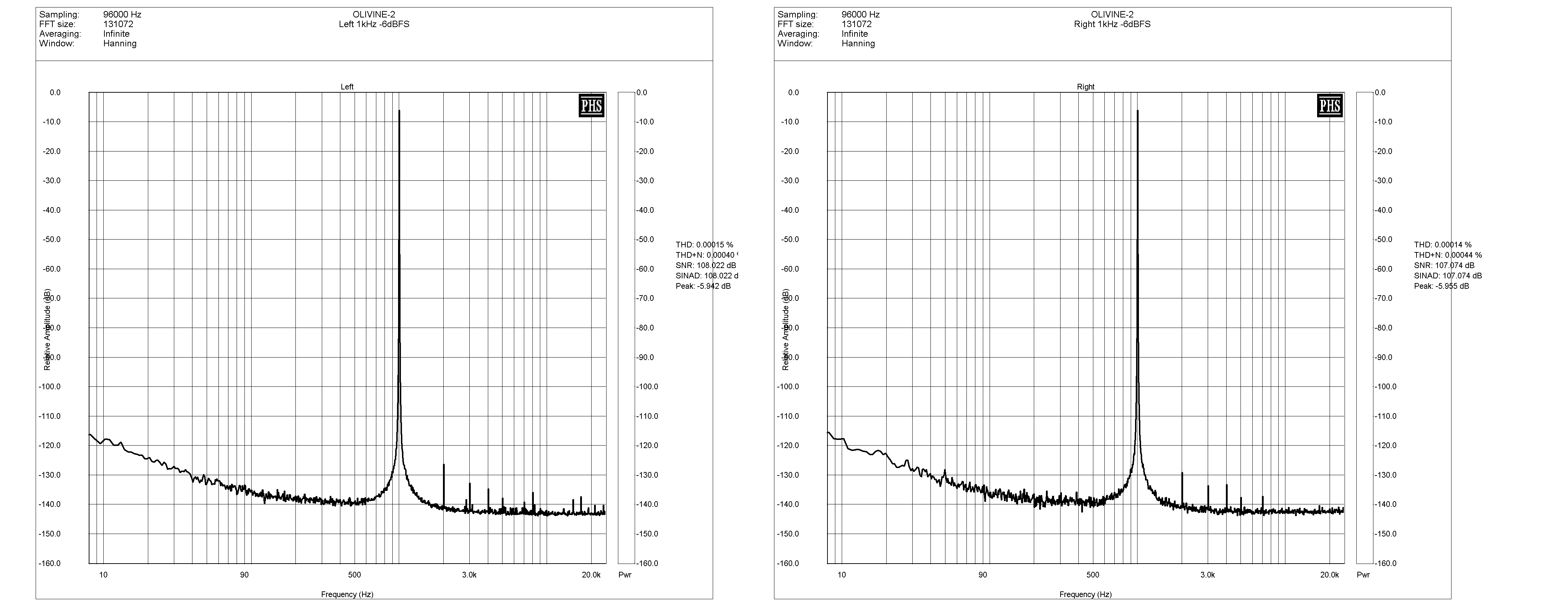

    Нажмите на изображение для увеличения.

Название:	olv2_1k_06dbfs_LR.PNG
Просмотров:	1790
Размер:	63.4 Кб
ID:	258765 Нажмите на изображение для увеличения.

Название:	olv2_1k_3dbfs_LR.PNG
Просмотров:	1340
Размер:	54.1 Кб
ID:	258764 Нажмите на изображение для увеличения.

Название:	olv2_1k_6dbfs_LR.PNG
Просмотров:	1190
Размер:	54.0 Кб
ID:	258766
    Нажмите на изображение для увеличения.

Название:	olv2_1k_9dbfs_LR.PNG
Просмотров:	1251
Размер:	62.2 Кб
ID:	258767 Нажмите на изображение для увеличения.

Название:	olv2_noise_cross.PNG
Просмотров:	1237
Размер:	64.5 Кб
ID:	258769

    и 10кГц:

    Нажмите на изображение для увеличения.

Название:	olv2_10k_06dbfs_LR.png
Просмотров:	1148
Размер:	223.4 Кб
ID:	259155 Нажмите на изображение для увеличения.

Название:	olv2_10k_6dbfs_LR.png
Просмотров:	798
Размер:	221.6 Кб
ID:	259156
    Вложение 259153
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

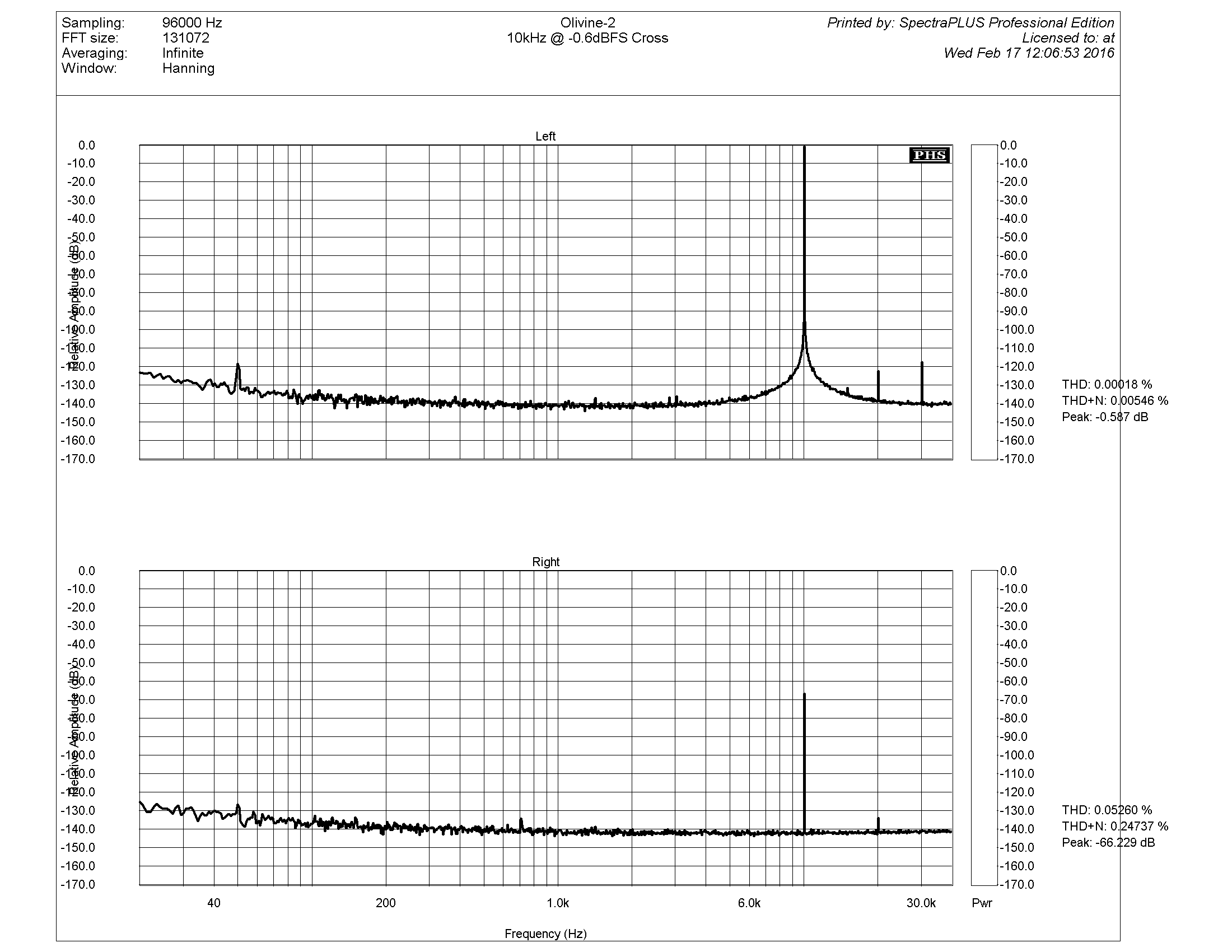

Название:	olv2_10k_06dbfs_Cross.PNG
Просмотров:	894
Размер:	19.0 Кб
ID:	259154
    Последний раз редактировалось Alex; 01.03.2016 в 10:21.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.

    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  2. #2
    energy audio Аватар для energetik
    Регистрация
    09.11.2009
    Адрес
    Россия, Тула
    Возраст
    46
    Сообщений
    1,585

    По умолчанию Re: Измерительный АЦП (Entry Level)

    Саша, мои поздравления! Наверное самый необходимый в аудиотворчестве девайс
    HTPC -> Charleston V3 -> DACore V2.3 -> Beta22(clone) -> Audez`e LCD-2
    HTPC -> Charleston V3 -> DACore V2.3 -> пред свой -> мощник Lynx PA-21 -> ILLUMINATI SeHi
    ibasso hdp-r10 -> Sennheiser HD 650 | TRN V90

  3. #3
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,999

    По умолчанию Re: Измерительный АЦП (Entry Level)

    Спасибо Алексей за поздравления, а также за твою помощь в этом изделии.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  4. #4
    . Аватар для derrik
    Регистрация
    26.03.2008
    Адрес
    Хайфа
    Сообщений
    1,264

    По умолчанию Re: Измерительный АЦП (Entry Level)

    Прежде чем диагностировать у себя депрессию и заниженную самооценку , убедитесь что вы не окружены идиотами.

  5. #5
    Частый гость Аватар для VR.j
    Регистрация
    27.12.2012
    Адрес
    Сочи
    Сообщений
    124

    По умолчанию Re: Измерительный АЦП (Entry Level)

    А потребление девайса? Я понимаю что один из плюсов - автономность? И по "качеству" - точности были ли у вас сравнения со зв.картами например?

  6. #6
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,999

    По умолчанию Re: Измерительный АЦП (Entry Level)

    Цитата Сообщение от VR.j Посмотреть сообщение
    А потребление девайса?
    Около 100мА.


    Цитата Сообщение от VR.j Посмотреть сообщение
    Я понимаю что один из плюсов - автономность?
    "Один из плюсов" - его характеристики.
    Много других девайсов дают такую шумовую полку, и такие гармоники?

    Цитата Сообщение от VR.j Посмотреть сообщение
    И по "качеству" - точности были ли у вас сравнения со зв.картами например?
    Результатов измерения ЗК в инете предостаточно, каждый может сравнить сам - это ему будет достовернее, чем то, что кто-то (в данном случая - я) сказал.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  7. #7
    Завсегдатай Аватар для UFHBY
    Регистрация
    20.05.2008
    Адрес
    Ханты
    Возраст
    54
    Сообщений
    1,360

    По умолчанию Re: Измерительный АЦП (Entry Level)

    Alex, заманчивое устройство получилось. Вопрос такой: насколько пригодным будет этот АЦП для реальной оцифровки, разумеется при условии дополнения его необходимым предом (с лимитером или без)? То есть, не просто некую винилку оцифровать, а именно для задач звукозаписи / студийной / полустудийной работы. Возможна ли работа, скажем пары таких плат в параллель одновременно?
    The Best Things Are Left Unspoken

  8. #8
    Завсегдатай Аватар для shkal
    Регистрация
    30.11.2004
    Адрес
    Москва, Russia
    Возраст
    57
    Сообщений
    1,933

    По умолчанию Re: Измерительный АЦП (Entry Level)

    А с чем связан выбор 1804, а не 4222?

  9. #9
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,999

    По умолчанию Re: Измерительный АЦП (Entry Level)

    Цитата Сообщение от UFHBY Посмотреть сообщение
    Вопрос такой: насколько пригодным будет этот АЦП для реальной оцифровки, разумеется при условии дополнения его необходимым предом (с лимитером или без)? То есть, не просто некую винилку оцифровать, а именно для задач звукозаписи / студийной / полустудийной работы.
    Ну не знаю, я это планировал больше как измерительный. Для целей оцифровки у меня другой АЦП в разработке, у него не столько хорошие параметры по КНИ, но как оцифровщик он мне больше понравился (на макете), да и возможностей у него побольше (пока умолчу каких именно).


    Цитата Сообщение от UFHBY Посмотреть сообщение
    Возможна ли работа, скажем пары таких плат в параллель одновременно?
    Не пробовал, но думаю что можно. Вечером, если не забуду, попробую.
    Правда, не очень понимаю зачем, 4 канала получить?
    Цитата Сообщение от shkal Посмотреть сообщение
    А с чем связан выбор 1804, а не 4222?
    Тем, что это не единственный мой АЦП
    На 4222 есть другой.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  10. #10
    Завсегдатай Аватар для UFHBY
    Регистрация
    20.05.2008
    Адрес
    Ханты
    Возраст
    54
    Сообщений
    1,360

    По умолчанию Re: Измерительный АЦП (Entry Level)

    Цитата Сообщение от Alex Посмотреть сообщение
    4 канала получить?
    Угу. Но это так, прикидки. В большинстве случаев 2-х достаточно.
    The Best Things Are Left Unspoken

  11. #11
    Особо опасный рецидивист Аватар для belka
    Регистрация
    03.01.2005
    Адрес
    Одесса
    Сообщений
    3,871

    По умолчанию Re: Измерительный АЦП (Entry Level)

    Цитата Сообщение от Alex Посмотреть сообщение
    Много других девайсов дают такую шумовую полку, и такие гармоники?
    Нет, не много. Хороший девайс.
    Хай-эндЪ не терпит суеты.

  12. #12
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,999

    По умолчанию Re: Измерительный АЦП (Entry Level)

    Цитата Сообщение от belka Посмотреть сообщение
    Хороший девайс.
    Спасибо Вадя

    Цитата Сообщение от belka Посмотреть сообщение
    Нет, не много.
    В том-то и дело, что очень не многих.
    У меня у самого есть АЦП с параметрами еще лучше, но он вдвое сложнее и втрое дороже обходится!
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  13. #13
    Завсегдатай Аватар для Serge_L
    Регистрация
    12.09.2008
    Адрес
    Калуга
    Возраст
    49
    Сообщений
    2,688

    По умолчанию Re: Измерительный АЦП (Entry Level)

    Сань, поздравляю!
    Нужная и хорошая штука получилась!
    Цитата Сообщение от Alex Посмотреть сообщение
    источник - генератор Виктора
    Это какой?

    И да: ты платы/киты продаешь? Если да, то почём? (в личку тогда)
    Это просто джиттер какой-то! (с) momitko

  14. #14
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,999

    По умолчанию Re: Измерительный АЦП (Entry Level)

    Цитата Сообщение от Serge_L Посмотреть сообщение
    Это какой?
    http://www.ebay.co.uk/itm/Ultra-low-...item4adbef3be8

    Не могу найти - была тема про него тут, и автор периодически здесь появляется.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  15. #15
    Завсегдатай Аватар для Serge_L
    Регистрация
    12.09.2008
    Адрес
    Калуга
    Возраст
    49
    Сообщений
    2,688

    По умолчанию Re: Измерительный АЦП (Entry Level)

    Я понял, не ищи. Я не знал, что он - Виктор.
    Это просто джиттер какой-то! (с) momitko

  16. #16
    Завсегдатай Аватар для Openreel
    Регистрация
    02.09.2006
    Адрес
    Санкт-Петербург
    Возраст
    49
    Сообщений
    3,130

    По умолчанию Re: Измерительный АЦП (Entry Level)

    Alex, девайс супер!

    Цитата Сообщение от UFHBY Посмотреть сообщение
    Возможна ли работа, скажем пары таких плат в параллель одновременно?
    Независимо работать шанс есть, но честную студийку не выйдет - там все каналы должны быть синхронными между собой.
    Это не только опция синхронизации в железе, но и дрова тоже это понимать должны.
    WBR, Michael.
    Цель расчетов - понимание, а не числа (с) Хемминг.

  17. #17
    Завсегдатай Аватар для UFHBY
    Регистрация
    20.05.2008
    Адрес
    Ханты
    Возраст
    54
    Сообщений
    1,360

    По умолчанию Re: Измерительный АЦП (Entry Level)

    Openreel, точно, это мне в голову не пришло, синхронизация может стать проблемой.
    The Best Things Are Left Unspoken

  18. #18
    Новичок Аватар для IVSx
    Регистрация
    29.06.2012
    Сообщений
    35

    По умолчанию Re: Измерительный АЦП (Entry Level)

    Цитата Сообщение от Alex;
    "Один из плюсов" - его характеристики.
    Много других девайсов дают такую шумовую полку, и такие гармоники?
    При 24/96 ? Дык, а чего тут впечатляющего по "шумовой полке"? На слотовой (!) AP192 приметно так при 16 бит, а при 24 намного лучше...
    Другое дело, что на практике не очень оно и нужно, но каков вопрос, таков и ответ.

  19. #19
    Завсегдатай Аватар для Openreel
    Регистрация
    02.09.2006
    Адрес
    Санкт-Петербург
    Возраст
    49
    Сообщений
    3,130

    По умолчанию Re: Измерительный АЦП (Entry Level)

    Цитата Сообщение от IVSx Посмотреть сообщение
    На слотовой (!) AP192 приметно так при 16 бит, а при 24 намного лучше
    На 24 травка лучше -140? Сказочник однако.
    AP192 в стоковом состоянии полна самых ширпотребовских мусорных электролитов. Питание +-12В у нее берется со слота и очищается RC цепочкой 20 Ом 470 мкФ. При этом конденсатор никакого качества, уже на 1 кГц емкость падает в несколько раз, менял неделю назад.
    Echo Gina слотовая имеет аналогичные RC цепочки идентичных номиналов, но там конденсаторы не с мусорки, да и остальное(разводка, оперы) лучше. При этом на шумовой полке прекрасно видно модуляцию питания от мультитаскера винды(проц засыпает/просыпается) и болтанка шумовой полки идет ~20дб.

    А про THD даже и заикаться нечего.
    WBR, Michael.
    Цель расчетов - понимание, а не числа (с) Хемминг.

  20. #20

    По умолчанию Re: Измерительный АЦП (Entry Level)

    Цитата Сообщение от IVSx Посмотреть сообщение
    На слотовой (!) AP192 приметно так при 16 бит, а при 24 намного лучше...
    А примерно єто как? Графичек посмотреть можно?
    и насколько ж оно лучше на 24-х?
    was f&#228;llt, das soll man auch noch stossen
