    Приветствую Всех в новой теме !

    Она конечно есть некоторое продолжение и развитие старой - "Усилитель YES".
    Но здесь , как нам кажется , многообещающий проект и его нет смысла смешивать с предыдущим .

    Сейчас помещаем первоначальные материалы любезно сделанные Денисом - Mazila :

    Финальные схемы смотрите ниже.

    общая (для 2-х вар.) ПП : Нажмите на изображение для увеличения.

Название:	bot.jpg
Просмотров:	2809
Размер:	175.7 Кб
ID:	216945 Нажмите на изображение для увеличения.

Название:	топ.jpg
Просмотров:	2648
Размер:	212.3 Кб
ID:	216946


    Конструктив : Нажмите на изображение для увеличения.

Название:	топ-2.jpg
Просмотров:	3744
Размер:	178.3 Кб
ID:	217023 и такой : Нажмите на изображение для увеличения.

Название:	БОТ-2.jpg
Просмотров:	3293
Размер:	195.9 Кб
ID:	217024

    Схема не композит практически отмакетирована и получены , на мой взгляд , очень хорошие параметры .
    Композит - такую стадию еще не прошла . Критика и замечания приветствуются .

    Некоторые результаты испытания макета не композита :

    Конденсатор Миллера удалил ( на схеме присутствует на всякий случай ) за
    ненадобностью .Устойчивость хорошо контролируется С10.
    Меандр 10 кГц отличный . Скорость нарастания не менее 200 В/мкС ( при сохранении
    времени фронта ).
    Мощностная полоса около 2 мГц .
    Кни = 0,001-0,002 % на частотах 1-10 кГц при 50 Вт на выходе .
    При клиппе на 10 кГц - вход и выход отличный .
    На входе и выходе никаких фильтров и Цобеля .

    Финальная схема Не Композита :

    Нажмите на изображение для увеличения.

Название:	Yes-2(не-композит)-финал.jpg
Просмотров:	10939
Размер:	281.9 Кб
ID:	217373 и к ней спецификация : Yes-2(не композит).xls

    Финальная схема Композита (с дополнениями ) :

    Нажмите на изображение для увеличения.

Название:	Yes-2.jpg
Просмотров:	11061
Размер:	293.6 Кб
ID:	221560 и спецификация : Yes-2(композит).xls

    Дополнение к схеме композита :
    Номинал резистора R15
    обязательно изменить на 10 кОм . В противном случае схема
    склонна к " защёлкиванию " при большом перегрузе по входу- клиппировании , с появлением на выходе достаточно большой постоянки .
    Этот резистор необходимо зашунтировать ёмкостью 20 пФ , которая устраняет небольшой "звон" на фронтах при выходе из клипа .

    Результаты испытания макета композита практически совпадают с не композитом.
    Скорость нарастания около 150-200 В/мкС ( меандр 10 кГц ) :

    Нажмите на изображение для увеличения.

Название:	Меандр-10кГц-2.jpg
Просмотров:	2462
Размер:	598.0 Кб
ID:	217500 фронт: Нажмите на изображение для увеличения.

Название:	Фронт-10кГц-2.jpg
Просмотров:	1686
Размер:	647.6 Кб
ID:	217501 синус 1 мГц: Нажмите на изображение для увеличения.

Название:	1 мГц-2.jpg
Просмотров:	1309
Размер:	732.5 Кб
ID:	217502

    на фото по верт. = 10 В/дел. , по гориз. = 0,2 мкС/дел. (для фронта)
    Мощностная полоса около 2 мГц .

    Первые прикидочные спектры :

    1 кГц : Нажмите на изображение для увеличения.

Название:	1кГц.png
Просмотров:	2940
Размер:	81.6 Кб
ID:	217503 и 10 кГц : Нажмите на изображение для увеличения.

Название:	10кГц.png
Просмотров:	2871
Размер:	84.5 Кб
ID:	217504 на выходе 50 Вт

    При клиппе 10 кГц - вход и выход хороший .
    На выходе нет фильтров и Цобеля .

    Крепежные и габаритные размеры ПП ( толщина 2 мм ) :

    Нажмите на изображение для увеличения.

Название:	топ.jpg
Просмотров:	3449
Размер:	326.6 Кб
ID:	217759

    Крепление ПП к радиатору винтами М2-М2,5 через отверстия транзисторов ,
    которые распаиваются вплотную к ПП .

    Спектр от Дениса - Mazila :

    на входе : Нажмите на изображение для увеличения.

Название:	Ген -карта.jpg
Просмотров:	2763
Размер:	232.7 Кб
ID:	221562 на выходе : Нажмите на изображение для увеличения.

Название:	Спектр -М.jpg
Просмотров:	2750
Размер:	243.7 Кб
ID:	221501

    на выходе 50В р-р , нагрузка 7Ом-7мкГ-0,1мкФ , Iп=120мА на пару


    И ещё спектр от Дениса с транзисторами фирмы Toshiba :
    https://forum.vegalab.ru/attachment....4&d=1419687809

    Конструктив
    от Дениса-Mazila :
    https://forum.vegalab.ru/attachment....4&d=1416056363
    от А.К. - MAXIM_A :
    https://forum.vegalab.ru/attachment....0&d=1416059469



    Обновления и дополнения от Дениса - Mazila :

    Смотрите пост - # 2







    С уважением , YES .
    73 !
    Последний раз редактировалось Геннадий3; 22.06.2015 в 19:45.

  2. #1301
    Завсегдатай Аватар для Mazila
    Регистрация
    11.11.2009
    Адрес
    г. Омск
    Возраст
    45
    Сообщений
    2,985

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830


    Offтопик:
    Платы у Светланы если они есть https://forum.vegalab.ru/member.php?u=48487
    Последний раз редактировалось Mazila; 22.09.2020 в 23:48.
    TECHNICS SL-1210 MK2\DYK RIAA\DYK DAC 1.3\Aiwa XC-950 + YES-2М + 3х полоска Бать С.Д.
    https://dzen.ru/id/643148e505dc1d4e11edce82

  3. #1302
    Новичок Аватар для mehail
    Регистрация
    20.02.2013
    Адрес
    Москва, Великие Луки
    Возраст
    38
    Сообщений
    2

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

    Цитата Сообщение от Геннадий3 Посмотреть сообщение
    Приветствую Всех в новой теме !

    Она конечно есть некоторое продолжение и развитие старой - "Усилитель YES".
    Но здесь , как нам кажется , многообещающий проект и его нет смысла смешивать с предыдущим .

    Сейчас помещаем первоначальные материалы любезно сделанные Денисом - Mazila :

    Финальные схемы смотрите ниже.

    общая (для 2-х вар.) ПП : Нажмите на изображение для увеличения.

Название:	bot.jpg
Просмотров:	2809
Размер:	175.7 Кб
ID:	216945 Нажмите на изображение для увеличения.

Название:	топ.jpg
Просмотров:	2648
Размер:	212.3 Кб
ID:	216946


    Конструктив : Нажмите на изображение для увеличения.

Название:	топ-2.jpg
Просмотров:	3744
Размер:	178.3 Кб
ID:	217023 и такой : Нажмите на изображение для увеличения.

Название:	БОТ-2.jpg
Просмотров:	3293
Размер:	195.9 Кб
ID:	217024

    Схема не композит практически отмакетирована и получены , на мой взгляд , очень хорошие параметры .
    Композит - такую стадию еще не прошла . Критика и замечания приветствуются .

    Некоторые результаты испытания макета не композита :

    Конденсатор Миллера удалил ( на схеме присутствует на всякий случай ) за
    ненадобностью .Устойчивость хорошо контролируется С10.
    Меандр 10 кГц отличный . Скорость нарастания не менее 200 В/мкС ( при сохранении
    времени фронта ).
    Мощностная полоса около 2 мГц .
    Кни = 0,001-0,002 % на частотах 1-10 кГц при 50 Вт на выходе .
    При клиппе на 10 кГц - вход и выход отличный .
    На входе и выходе никаких фильтров и Цобеля .

    Финальная схема Не Композита :

    Нажмите на изображение для увеличения.

Название:	Yes-2(не-композит)-финал.jpg
Просмотров:	10939
Размер:	281.9 Кб
ID:	217373 и к ней спецификация : Yes-2(не композит).xls

    Финальная схема Композита (с дополнениями ) :

    Нажмите на изображение для увеличения.

Название:	Yes-2.jpg
Просмотров:	11061
Размер:	293.6 Кб
ID:	221560 и спецификация : Yes-2(композит).xls

    Дополнение к схеме композита :
    Номинал резистора R15
    обязательно изменить на 10 кОм . В противном случае схема
    склонна к " защёлкиванию " при большом перегрузе по входу- клиппировании , с появлением на выходе достаточно большой постоянки .
    Этот резистор необходимо зашунтировать ёмкостью 20 пФ , которая устраняет небольшой "звон" на фронтах при выходе из клипа .

    Результаты испытания макета композита практически совпадают с не композитом.
    Скорость нарастания около 150-200 В/мкС ( меандр 10 кГц ) :

    Нажмите на изображение для увеличения.

Название:	Меандр-10кГц-2.jpg
Просмотров:	2462
Размер:	598.0 Кб
ID:	217500 фронт: Нажмите на изображение для увеличения.

Название:	Фронт-10кГц-2.jpg
Просмотров:	1686
Размер:	647.6 Кб
ID:	217501 синус 1 мГц: Нажмите на изображение для увеличения.

Название:	1 мГц-2.jpg
Просмотров:	1309
Размер:	732.5 Кб
ID:	217502

    на фото по верт. = 10 В/дел. , по гориз. = 0,2 мкС/дел. (для фронта)
    Мощностная полоса около 2 мГц .

    Первые прикидочные спектры :

    1 кГц : Нажмите на изображение для увеличения.

Название:	1кГц.png
Просмотров:	2940
Размер:	81.6 Кб
ID:	217503 и 10 кГц : Нажмите на изображение для увеличения.

Название:	10кГц.png
Просмотров:	2871
Размер:	84.5 Кб
ID:	217504 на выходе 50 Вт

    При клиппе 10 кГц - вход и выход хороший .
    На выходе нет фильтров и Цобеля .

    Крепежные и габаритные размеры ПП ( толщина 2 мм ) :

    Нажмите на изображение для увеличения.

Название:	топ.jpg
Просмотров:	3449
Размер:	326.6 Кб
ID:	217759

    Крепление ПП к радиатору винтами М2-М2,5 через отверстия транзисторов ,
    которые распаиваются вплотную к ПП .

    Спектр от Дениса - Mazila :

    на входе : Нажмите на изображение для увеличения.

Название:	Ген -карта.jpg
Просмотров:	2763
Размер:	232.7 Кб
ID:	221562 на выходе : Нажмите на изображение для увеличения.

Название:	Спектр -М.jpg
Просмотров:	2750
Размер:	243.7 Кб
ID:	221501

    на выходе 50В р-р , нагрузка 7Ом-7мкГ-0,1мкФ , Iп=120мА на пару


    И ещё спектр от Дениса с транзисторами фирмы Toshiba :
    https://forum.vegalab.ru/attachment....4&d=1419687809

    Конструктив
    от Дениса-Mazila :
    https://forum.vegalab.ru/attachment....4&d=1416056363
    от А.К. - MAXIM_A :
    https://forum.vegalab.ru/attachment....0&d=1416059469



    Обновления и дополнения от Дениса - Mazila :

    Смотрите пост - # 2







    С уважением , YES .
    73 !
    Доброго дня. Скажите, а есть нарисованная плата, так, что бы транзисторы стояли на краю и НЕ параллельно плате? У меня есть возможность вторым этажом поставить в корпус такие два канала.

  4. #1303
    Частый гость Аватар для AVIATOR N
    Регистрация
    21.02.2007
    Адрес
    Старинный город
    Сообщений
    163

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

    Подскажите на сколько критичен подбор выходных транзисторов между собой по параметрам?
    Последний раз редактировалось AVIATOR N; 30.10.2020 в 20:52.

  5. #1304
    Завсегдатай Аватар для Mazila
    Регистрация
    11.11.2009
    Адрес
    г. Омск
    Возраст
    45
    Сообщений
    2,985

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

    Цитата Сообщение от AVIATOR N Посмотреть сообщение
    Подскажите на сколько критичен подбор выходных транзисторов между собой по параметрам?
    Не критично...
    TECHNICS SL-1210 MK2\DYK RIAA\DYK DAC 1.3\Aiwa XC-950 + YES-2М + 3х полоска Бать С.Д.
    https://dzen.ru/id/643148e505dc1d4e11edce82

  6. #1305
    Частый гость Аватар для denz
    Регистрация
    28.02.2008
    Адрес
    Киев
    Сообщений
    860

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

    О великий коллективный разум (да пребудет с тобой Сила)!
    Короче, народ, в схеме композитника есть фон. Как я писал выше, выходники - латеральные транзисторы. пробовал наращивать емкость фильтра, уменьшать ток покоя, все равно фон небольшой есть. Пульсации на выходе усилителя имеют форму полуволны. Также очень трудно выставить ток покоя: каждый ом резисторов R24/R26 меняет ток покоя в разы.
    “Это устройство может работать быстрее” Windows

  7. #1306
    Лишен права ответа (до 10.04.2024)
    Регистрация
    20.03.2010
    Адрес
    Воронеж
    Возраст
    47
    Сообщений
    2,377

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

    Цитата Сообщение от denz Посмотреть сообщение
    О великий коллективный разум (да пребудет с тобой Сила)!
    Также очень трудно выставить ток покоя: каждый ом резисторов R24/R26 меняет ток покоя в разы.
    Тут лучше ошибиться (?) в бОльшую сторону. Пусть будет не 200 мА, а 3 А. Вам что, жалко? Чтобы была абсолютная тишина, применяйте CLC после выпрямителей.

  8. #1307
    Моя логика — наизнанку! Аватар для Merstan
    Регистрация
    24.05.2008
    Адрес
    Бердянск
    Возраст
    44
    Сообщений
    10,887

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

    Цитата Сообщение от denz Посмотреть сообщение
    есть фон
    Если на самой плате вход закоротить?

  9. #1308
    Частый гость Аватар для denz
    Регистрация
    28.02.2008
    Адрес
    Киев
    Сообщений
    860

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

    Та на закороченном входе, разумеется. Похоже, надо CRC попробовать.... Подозреваю, что LME сильно чувствует пульсации питающего она в классе А вроде работает, греется сильно).
    “Это устройство может работать быстрее” Windows

  10. #1309
    Частый гость Аватар для denz
    Регистрация
    28.02.2008
    Адрес
    Киев
    Сообщений
    860

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

    Помог CRC фильтр.
    “Это устройство может работать быстрее” Windows

  11. #1310
    Моя логика — наизнанку! Аватар для Merstan
    Регистрация
    24.05.2008
    Адрес
    Бердянск
    Возраст
    44
    Сообщений
    10,887

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

    как звук, на чем слушаете?

  12. #1311
    Частый гость Аватар для denz
    Регистрация
    28.02.2008
    Адрес
    Киев
    Сообщений
    860

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

    AE полочники. Неожиданно один канал перестал греться, пропал ток покоя. Тоесть, все работает, тока нету. Что только не делал, поменял даже сгоряча выходные полевики - не помогло, на резисторы R24/R26 не реагирует ВК.
    “Это устройство может работать быстрее” Windows

  13. #1312
    Частый гость Аватар для denz
    Регистрация
    28.02.2008
    Адрес
    Киев
    Сообщений
    860

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

    Заметил, что сильно греются BD139/BD140. Что в схеме композита задает ток покоя ВК: полевики или эти биполяры?
    “Это устройство может работать быстрее” Windows

  14. #1313
    Частый гость Аватар для AVIATOR N
    Регистрация
    21.02.2007
    Адрес
    Старинный город
    Сообщений
    163

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

    Вложение 237832

    Подскажите, при настройке, постоянное напряжение нужно контролировать в точке соединения R14 и R25 (схема во вложении)?
    Последний раз редактировалось AVIATOR N; 30.11.2020 в 11:54.

  15. #1314
    Завсегдатай Аватар для Mazila
    Регистрация
    11.11.2009
    Адрес
    г. Омск
    Возраст
    45
    Сообщений
    2,985

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

    Вышла небольшая обзорная статья Константина по сборке YES-2М: https://diyaudio.by/amplifiers/usilitel-yes-2/
    Последний раз редактировалось Mazila; 20.12.2020 в 06:22.
    TECHNICS SL-1210 MK2\DYK RIAA\DYK DAC 1.3\Aiwa XC-950 + YES-2М + 3х полоска Бать С.Д.
    https://dzen.ru/id/643148e505dc1d4e11edce82

  16. #1315
    Частый гость Аватар для FIN_KZ
    Регистрация
    25.02.2009
    Адрес
    Павлодар
    Возраст
    50
    Сообщений
    180

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

    Цитата Сообщение от Mazila Посмотреть сообщение
    Вышла небольшая обзорная статья Константина по сборке YES-2М: https://diyaudio.by/amplifiers/usilitel-yes-2/
    Интересно было взглянуть, но в Казахстане сайт не открывается...

  17. #1316
    Завсегдатай Аватар для BlackRoger
    Регистрация
    16.05.2011
    Адрес
    Россия
    Возраст
    42
    Сообщений
    1,070

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

    Еще бы такую на YES-4M-SAB

  18. #1317
    Частый гость Аватар для AVIATOR N
    Регистрация
    21.02.2007
    Адрес
    Старинный город
    Сообщений
    163

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

    Подскажите - у Yes-2, с одной парой латералов в выходном каскаде, на АС 4 Ом с низами будет все в порядке?

  19. #1318
    Завсегдатай Аватар для Mazila
    Регистрация
    11.11.2009
    Адрес
    г. Омск
    Возраст
    45
    Сообщений
    2,985

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

    Цитата Сообщение от AVIATOR N Посмотреть сообщение
    Подскажите - у Yes-2, с одной парой латералов в выходном каскаде, на АС 4 Ом с низами будет все в порядке?
    Зависить будет сильно от АС и мощности. Но я бы так не делал...
    TECHNICS SL-1210 MK2\DYK RIAA\DYK DAC 1.3\Aiwa XC-950 + YES-2М + 3х полоска Бать С.Д.
    https://dzen.ru/id/643148e505dc1d4e11edce82

  20. #1319
    Завсегдатай Аватар для MAXIM_A
    Регистрация
    13.11.2007
    Адрес
    МО Салтыковка
    Возраст
    76
    Сообщений
    11,959

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

    Цитата Сообщение от AVIATOR N Посмотреть сообщение
    Подскажите - у Yes-2, с одной парой латералов в выходном каскаде, на АС 4 Ом с низами будет все в порядке?
    Не потянут низы, надо хоть две пары., или 8 ом...
    Андрей Константинович

  21. #1320
    Частый гость Аватар для kostake
    Регистрация
    16.12.2009
    Адрес
    Анапа
    Возраст
    35
    Сообщений
    315

    По умолчанию Re: Y E S - 2 на LME 49810 / 49830

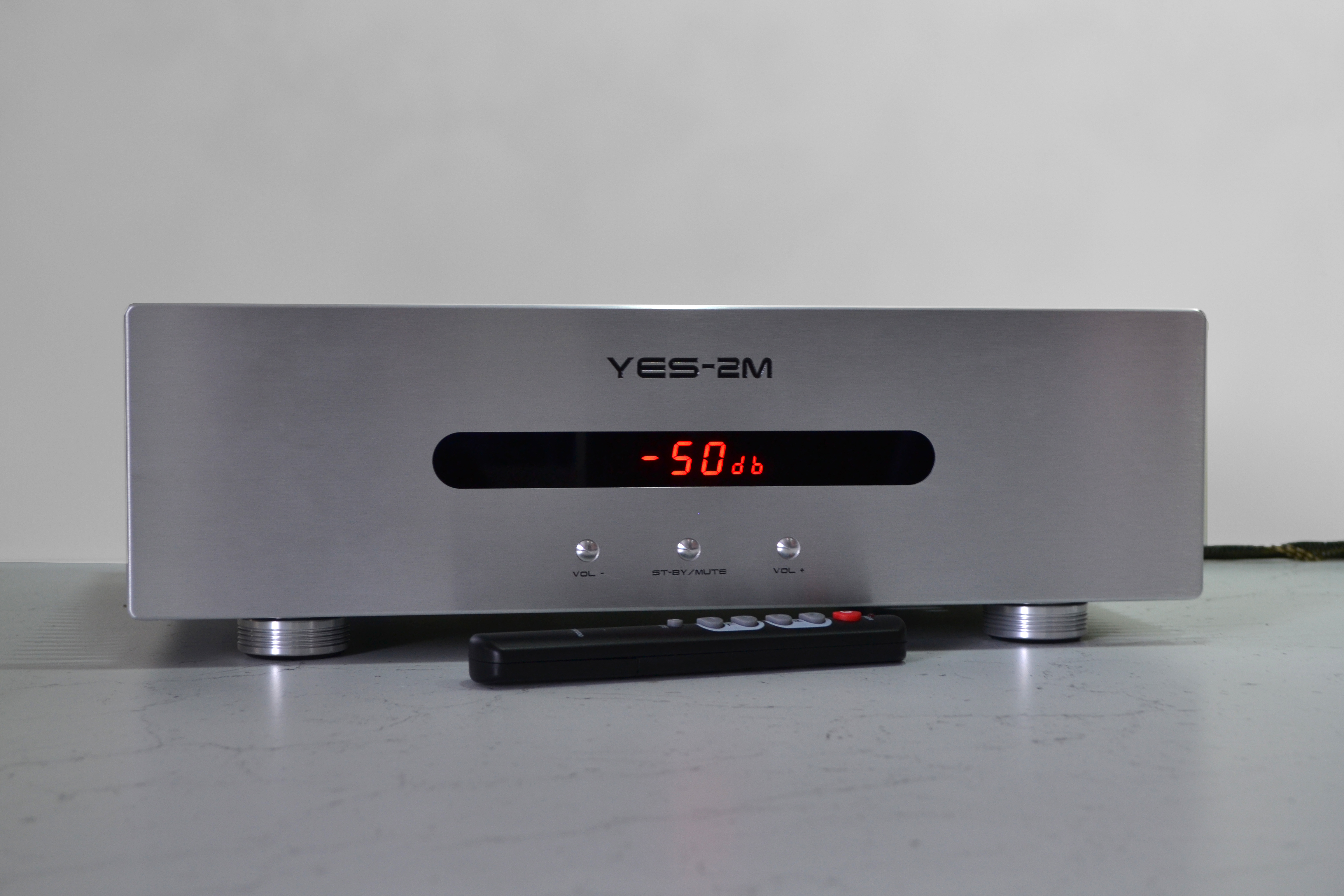

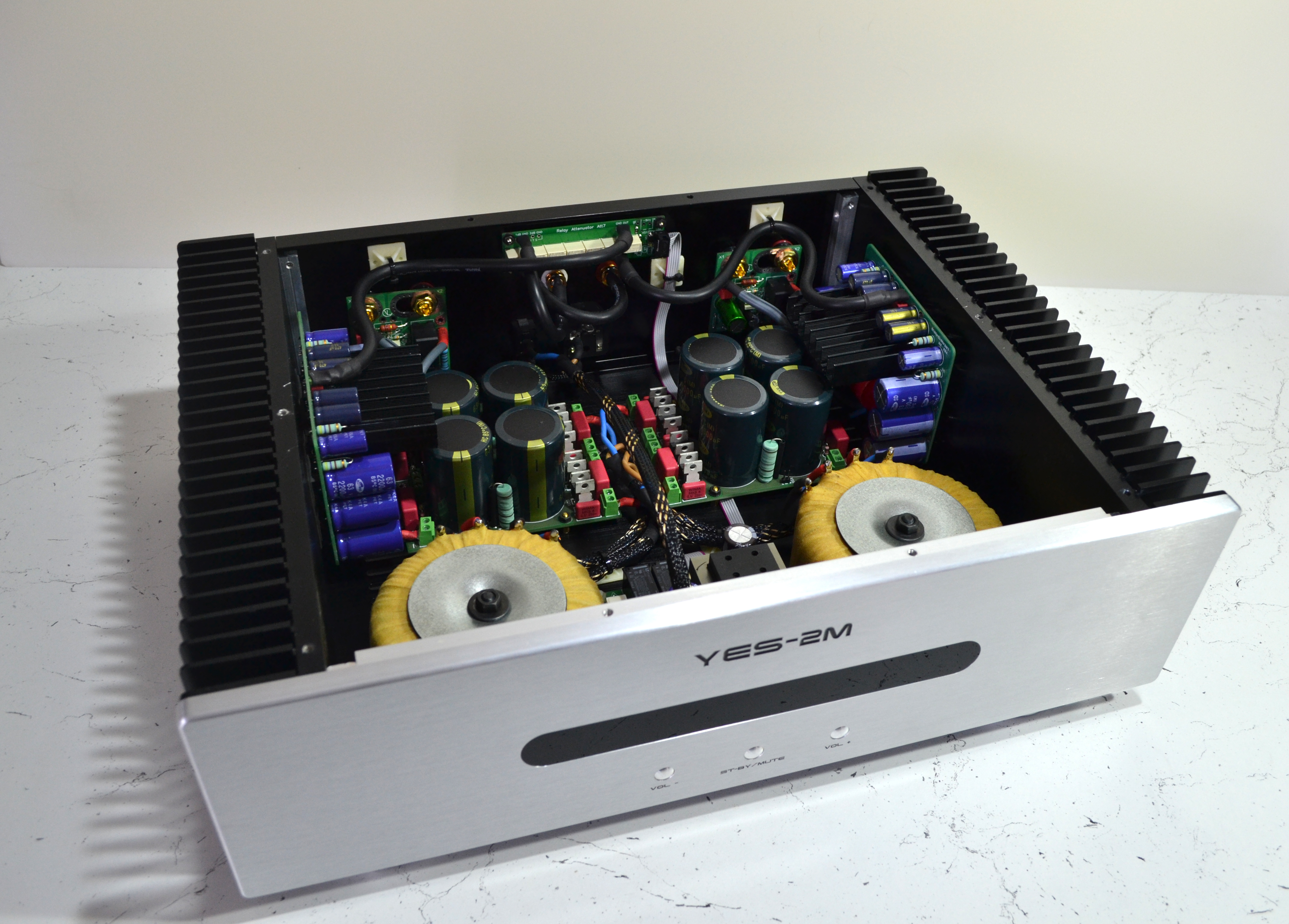

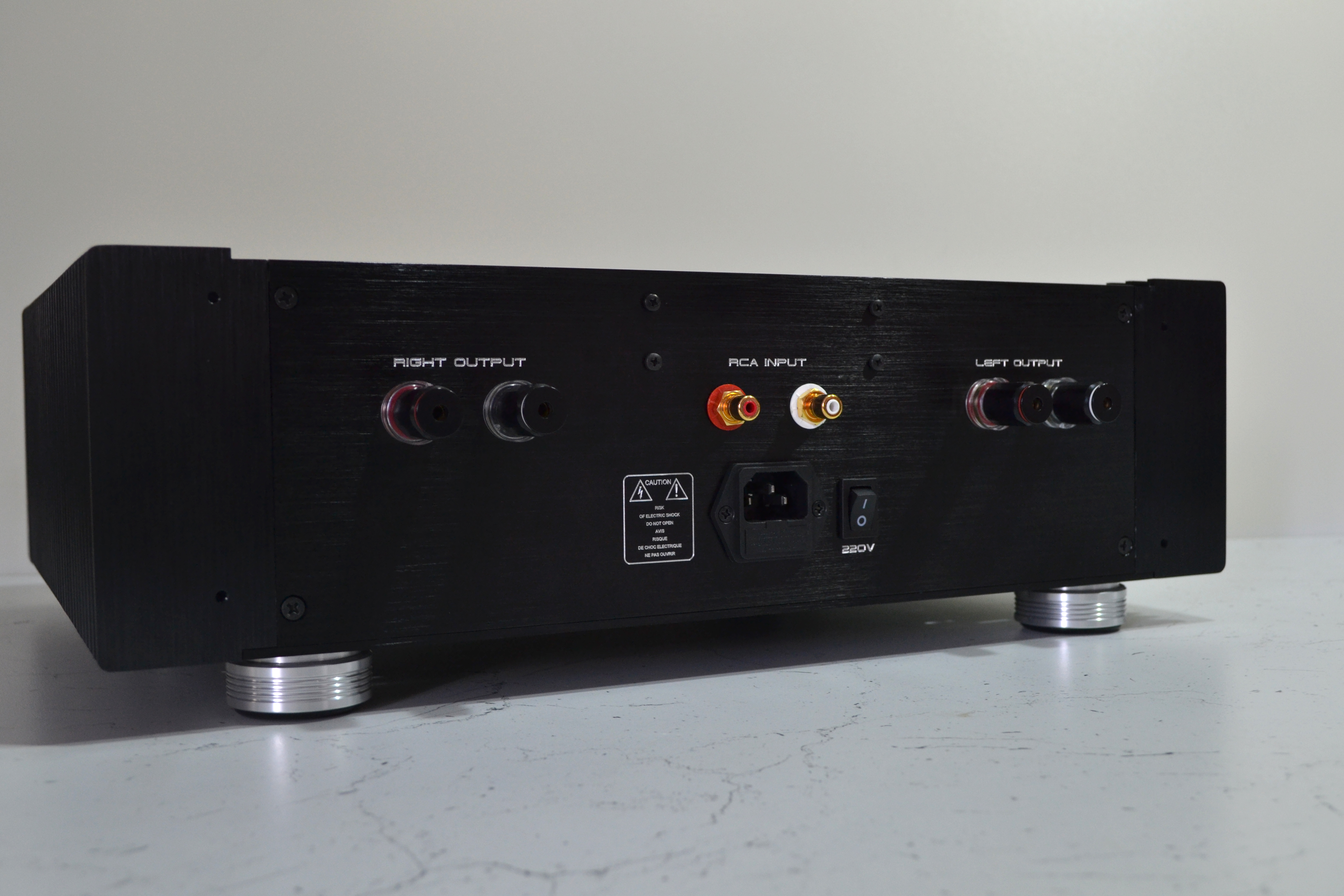

    Все таки звук YES-2M мне так понравился и запал в душу, что я собрал и для себя один экземпляр. Все как в прошлом УМ, но теперь решил сделать с кнопками на передней панели.
    Нажмите на изображение для увеличения.

Название:	DSC_0278.JPG
Просмотров:	204
Размер:	4.94 Мб
ID:	389687Нажмите на изображение для увеличения.

Название:	DSC_0253.JPG
Просмотров:	175
Размер:	5.12 Мб
ID:	389688Нажмите на изображение для увеличения.

Название:	DSC_0241.JPG
Просмотров:	223
Размер:	7.00 Мб
ID:	389689Нажмите на изображение для увеличения.

Название:	DSC_0243.JPG
Просмотров:	158
Размер:	5.74 Мб
ID:	389691Нажмите на изображение для увеличения.

Название:	DSC_0263.JPG
Просмотров:	170
Размер:	5.71 Мб
ID:	389690
    С уважением, Константин.

Страница 66 из 71 Первая ... 566465666768 ... Последняя

Социальные закладки

Социальные закладки

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
