Модуль SPDIF&I2S входов Foxtrot в вопросах и ответах

[energetik]

Foxtrot представляет собой модуль, который принимает цифровые аудиоданные (только формат PCM) по SPDIF (оптика и коаксиал) или I2S интерфейсам, записывает их в буфер FIFO (первый пришёл — первый вышел) и выдаёт данные из него на ЦАП по I2S с тактированием от мастерклока этого ЦАПа. Одновременно в режиме реального времени поток анализируется и на основе данных (частота, битность) выдаются сигналы управления цифровым фильтром ЦАПа, переключения мастерклоков, а также сигналы для модуля индикации. Мастерклоки возможны со следующей парной кратностью 256Fs / 384Fs / 512Fs / 768Fs. К модулю возможно подключение асинхронных USB интерфейсов Flamenco (все ревизии), Bolero, а также других интерфейсов тактируемых от ЦАПа, выдающих данные по шине I2S и сигнал выбора нужного мастерклока.

Проще говоря использовать его можно вместе или вместо фламенко/болеро. Модуль индикации при этом подключается к фокстроту и показывает параметры потока либо с SPDIF либо с I2S входа.

Дополнительные фото девайса - https://yadi.sk/d/qlxs9t7VU8NrL

Отзывы и впечатления о девайсе тут - https://forum.vegalab.ru/showthread.php?t=67425

Отдельное огромное спасибо Alex-у за идею с FIFO и Wired-у за пинок в верном направлении!

[energetik]

Алексей, возможно ли вывести с девайса отдельно две линии даты, и ворд-клок соответственно, для подключения мультибитных ЦАП в обход ЦФ, для форматов высокого разрешения. Такое подключение также удобно для остальных м.с. ЦАП с ЦФ, если включать паралельно, в моно режиме. Здесь вот на USB такую возможность предлагают: http://jlsounds.com/i2soverusb.html, но хотелось и по SPIDF.

на самом деле этот вопрос задают всё чаще и чаще. Постараюсь ответить максимально развёрнуто. Если честно, я в вопрос вникал не сильно, практики с мультибитами без ЦФ у меня нет, но думается мне, что кроме двух дат и битклока мультибиту нужен вордклок, даже скорее не вордклок, а сигнал начала преобразования, по которому данные из внутреннего последовательного регистра задвигаются в преобразователь. Таким образом от девайса нужно получить 4 выходных сигнала - LDATA, RDATA, BCK, LATCH. В связи с тем, что практически все мои девайсы могут отдать на выход только три сигнала, то реализация этой идеи невозможна. Однако такой "разветвитель" можно довольно просто реализовать отдельной платкой с CPLD и юзать её практически с любым источником, с любой схемой тактирования и требованиями к сигналам. Кулрунеры которые я с некоторых пор использую в своих проектах крайне малопотребляющие. Единственный ньюанс их применения - это нетолерантность к 5В. Т.е. нужно использовать либо преобразователь уровней, либо ЦАП с питанием цифровой части 3.3В.

[Alecs]

В общем я предпологал что все упрется в три выходных канала, тут наверное надо закладывать заранее, может и сучетом многоканальности.
По поводу толерантности 5в, 3.3в сигналы будут входящими на 5в входы ЦАП что вполне работоспособно, и как по мне лучше с точки зрения помех. А с выхода ваших девасов можно задать и 3.3в и 5в, как запитаеш гальваноразвязку. По логике работы, наверное можно орентироваться на даташиты ЦФ, типа SM5847, по их выходу. Разрядность выхода на такой платке тоже должна выставляться, что то типа 16-18-20-24 бит. Может быть также можно включить в платку функцию обхода ЦФ.
Мне такая платка платка пригодилась бы.

[energetik]

В общем я предпологал что все упрется в три выходных канала, тут наверное надо закладывать заранее, может и сучетом многоканальности.
По поводу толерантности 5в, 3.3в сигналы будут входящими на 5в входы ЦАП что вполне работоспособно, и как по мне лучше с точки зрения помех. А с выхода ваших девасов можно задать и 3.3в и 5в, как запитаеш гальваноразвязку.

Я уже заказал преобразователи уровней серии LVC. Там можно от 1.7 до 5.5В с двух сторон по разному.

По логике работы, наверное можно орентироваться на даташиты ЦФ, типа SM5847, по их выходу. Разрядность выхода на такой платке тоже должна выставляться, что то типа 16-18-20-24 бит. Может быть также можно включить в платку функцию обхода ЦФ.

Там много чего ещё нужно будет, но думаю это решаемо.

Мне такая платка платка пригодилась бы.

Обязательно сделаю, но чуть чуть попозже... сейчас сильно не до этого

[Wired]

Алексей, возможно ли вывести с девайса отдельно две линии даты, и ворд-клок соответственно, для подключения мультибитных ЦАП в обход ЦФ, для форматов высокого разрешения. Такое подключение также удобно для остальных м.с. ЦАП с ЦФ, если включать паралельно, в моно режиме.

Неудобно спрашивать даже, думал стоит ли... Но решился. А Зачем? Нафига єто?

[Alecs]

Мне хотелось бы подключить PCM63 на 44.1 через ЦФ, а на форматах повыше напрямую, также попробовать разницу скажем между SM5842 и програмными ресемплерами на компе.
Если вопрос в том что, зачем мучатся с мультибитными цап, то у меня создалось впечатление что они могут быть выигрышнее на микродинамике. Наверное это не показатель, но модернизировал старый ЦАП на AK4395, в динамике вполне даже неплохо, очень чисто и прозрачно, но нет наполнености какими то мелкими нюансами, по сравнению с другим цапом, платой на 63. Дело ли в самой микросхеме и обвязке, типе преобразовании, или внутренем ЦФ не знаю, но хотелось собрать альтернативный вариант.
В итоге интерестно, ну и музыку мне нравиться слушать.

[Alecs]

Обязательно сделаю, но чуть чуть попозже... сейчас сильно не до этого

Ну как бы считайте что один покупатель на нее есть.

[Wired]

Offтопик:

Мне хотелось бы подключить PCM63 на 44.1 через ЦФ, а на форматах повыше напрямую, также попробовать разницу скажем между SM5842 и програмными ресемплерами на компе.

тогда лучше действительно платку разделитель каналов. там же и коммутация, материалов: плата (макетка), ПЛИС (epm3064), стаб(опционально), пара IDC разьемов. Все Вечер работьі.
Особенно если єто только на попробовать

[Alecs]

Всё это есть тут .

Да дествительно, но здесь надо привязываться к одному устройству, и копать его для установки пары перестраевыемых генераторов. Немного неуневерсально выходит, хотя идея управлением внешним генератором интересная.

---------- Сообщение добавлено 18:11 ---------- Предыдущее сообщение было 18:00 ----------

тогда лучше действительно платку разделитель каналов. там же и коммутация, материалов: плата (макетка), ПЛИС (epm3064), стаб(опционально), пара IDC разьемов. Все Вечер работьі.
Особенно если єто только на попробовать

Эх, это вам вечер работы, а я для ПЛИС не писал, только для промышленых контролеров немного. Ну и програматор и програмное обеспечение тоже нужно. В обшем идея правильная.

[Wired]

Эх, это вам вечер работы, а я для ПЛИС не писал, только для промышленых контролеров немного. Ну и програматор и програмное обеспечение тоже нужно. В обшем идея правильная.

А разве самому неинтересно?
Помню первое, что на плисине сделал, именно разделитель каналов.
Софт, безплатньій максплюс, програматорами на ебей только ленивьій не торгует.

[Alecs]

А разве самому неинтересно?

Да интересно, иногда правда лень побеждает, ну надеюсь все же возьмусь за это. Спасибо.

[Wired]

Offтопик:

Да интересно, иногда правда лень побеждает, ну надеюсь все же возьмусь за это. Спасибо.

успехов!
лень, она раньше нас родилась

[Ромыч]

Сделал дополнительный модуль к фокстроту. Фактически это спдиф-селектор: 2 оптики, коаксиал, ЮСБ (на РСМ2706). На борту возможность подключения внешней индикации на 4 или 8 светодиодах (или 4-х двухцветных), выбор входа - любой кнопкой без фиксации. Также сделан отдельный выход спдиф, на который идет тот же сигнал, что и на фокстрот. На борту свой стаб, может питаться как от 5 вольт с фокстрота, так и от отдельного внешнего питальника.

[energetik]

Рома, респект

[Wired]

Ромыч,

[Ромыч]

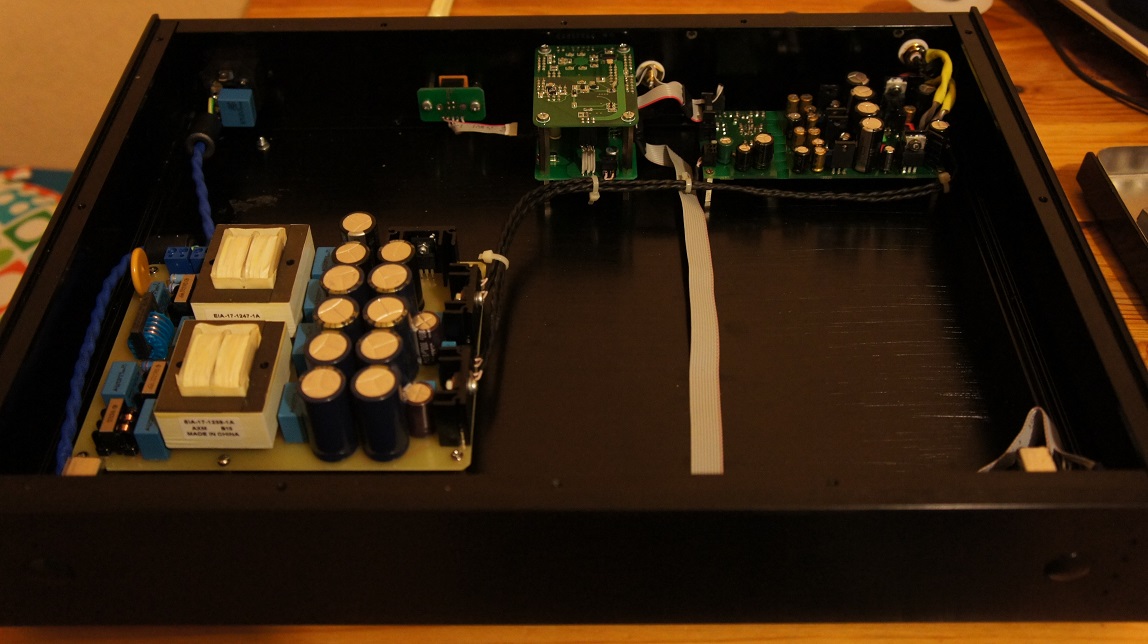

Судя по всему, первый ЦАП на фокстроте

[Djemshut]

Судя по всему, первый ЦАП на фокстроте

А я вот причесать не успел, правда этот фокс с болеро передут в другой корпус, ультрахайендный.

[Ромыч]

А я вот причесать не успел

В "непричесанном" виде я мог еще месяца два назад выложить ))))))

[aal]

В выходные приезжал Ромыч со своим ЦАПом и фокстротом на входе. Слушали с emu 0404 pcie по асио на вин7 из под фубара 1.1.8. Слушали и по коксу и по 2-м разным тослинкам (я разницы не услышал).
В общем впечатления только положительные. В его конструктиве нельзя было малой кровью поставить болеро для сравнения и посему ничего об этом сказать не могу.

Сцена и её глубина очень хороши и как мне кажется построенны правильно. Тональный баланс его ЦАПа немного другой (по сравнению с Н153), но в общем примерно то-на-то и выходит по картинке. Т.е. явного ухудшения от такого варианта spdif-a я не услышал. (У меня лежит чарльстончик - ждёт бп - тогда поиграюсь и им.)

[michy]

Алексей , подскажите ,есть связка пк(spdif)-(spdif)opendrc(spdif)-(spdif)foxtrot(i2s)-dac .
Насколько корректно будет работать связка ввиду наличия буфера в фокстроте и тактирования транспорта от цап ?

[energetik]

Алексей , подскажите ,есть связка пк(spdif)-(spdif)opendrc(spdif)-(spdif)foxtrot(i2s)-dac .
Насколько корректно будет работать связка ввиду наличия буфера в фокстроте и тактирования транспорта от цап ?

Будет вполне корректно работать вся цепочка.
