Тема: Дешевый ЦАП для начинающих

  1. #1 Показать/скрыть первое сообщение.
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,968

    По умолчанию ATDAC-8A, 8AM - дешевый ЦАП на AK4490 для начинающих и не только!

    Убрал под спойлер все. что не касается текщей версии. Кому интересна история, прочитает

    Скрытый текст


    ATDAC-7: делал я тут один ЦАП для знакомого. Цель была - максимум качества при минимуме затрат.

    Поскольку это это весьма дешевый ЦАП - большая просьба не сравнивать его с каким-нибудь Д29 или Арпеджио

    Чтобы не путать народ, измерения ATDAC7 убраны, см. измерения ATDAC-8 в #48
    Версия "8" на РСМ5102А больше не выпускается, о более новой версии 8А на АК4490 - см ниже.
    _______________

    Ну, теперь вышла новая версия - ATDAC-8, уже с USB-модулем на самой плате.
    Что в новой версии:
    - я избавился от "модуля", который не давал жить по высоте, теперь USB часть на самой плате.
    - поддерживается вся сетка частот от 44.1 до 384кГц, разрядность - от 16 до 32 бит.
    - другие RCA разьемы
    - немного изменена схема питания, потребляемый от USB ток в режиме воспроизведения - 560мА, что чуть превышает лимит (500мА), но 99% компов этого не заметят.
    - чуть увеличен Ку буфера, в результате выходное напряжение при 0дБ равно ровно 2.0VRMS

    Напомню основные свойста:
    - полная гальваническая развязка от РС
    - питание - от USB
    - ЦАП - PCM5102A, с выходным буфером/ФНЧ на OPA1662 (LME49723).
    - USB интерфейс - XMOS.
    - режим работы - асинхронный, UAC2, тактирование "от ЦАПа"
    - клок 512*Fs, сетки частот 44/48.
    - плата 100х50мм.

    Выглядит вот так:

    Нажмите на изображение для увеличения.

Название:	atdac8sm.jpg
Просмотров:	6790
Размер:	113.0 Кб
ID:	217499

    а измерения - в сообщении #48: https://forum.vegalab.ru/showthread.php?t=66218&page=3&p=1951316&viewfull=1#post1951316

    Новая версия, платы - увеличен размер для адаптации под конкретную коробочку (теперь размер платы 100х70мм), т.к. к сожалению не удалось найти ничего готового под прежнюю ширину (50мм) с требуемой длиной и высотой.
    Также добавлены некоторые высказанные тут ранее "хотелки" - разъем I2S для экспериментов, разъем для наушников и разъем внешнего питания.
    Нажмите на изображение для увеличения.

Название:	atdac8_1s.jpg
Просмотров:	5889
Размер:	256.0 Кб
ID:	222551

    "Умные мысли" как правило приходят "после того", так что когда закончится нынешняя партия, в следующей сделаю маленькую корректировочку в разводке - будет защита от неправильной полярности, при внешнем питании.

    Получил первые образцы корпусов (корпуса пока НЕ прдаются! Они только демонстрационные):
    Нажмите на изображение для увеличения.

Название:	atdac8case2.jpg
Просмотров:	3160
Размер:	596.4 Кб
ID:	228515 Нажмите на изображение для увеличения.

Название:	atdac8case1.jpg
Просмотров:	2917
Размер:	509.0 Кб
ID:	228514 Нажмите на изображение для увеличения.

Название:	atdac8case3.jpg
Просмотров:	2530
Размер:	604.0 Кб
ID:	228513

    [свернуть]

    Драйверов собственных пока нет, рекомендуется следующие:
    http://www.rega.co.uk/uploads/docume...022(v2.15).zip

    http://ifi-audio.com/download/

    https://forum.vegalab.ru/showthread....=1#post1889142


    См. тему в "толкучке".
    (а если она "уплыла" - пишите в личку, не стесняйтесь).


    В продолжение темы - ATDAC-8А

    http://www.altor.co/products/audio/atdac-8a

    Внешне, 8 и 8А выглядят похоже:

    Нажмите на изображение для увеличения.

Название:	IMG_5347.JPG
Просмотров:	2068
Размер:	95.9 Кб
ID:	258773 Нажмите на изображение для увеличения.

Название:	IMG_5351.JPG
Просмотров:	1672
Размер:	94.7 Кб
ID:	258775

    Нажмите на изображение для увеличения.

Название:	IMG_5350.JPG
Просмотров:	1931
Размер:	89.5 Кб
ID:	258774 Нажмите на изображение для увеличения.

Название:	IMG_5354.JPG
Просмотров:	2019
Размер:	132.6 Кб
ID:	258776


    "Дьявол кроется в мелочах" - так и тут.
    Отличие 8А от обычной "8-ки" в другом использованном ЦАПе, гораздо более высокого уровня - АК4490. Это позволило к РСМ до 384 добавить и DSD до 256. Выход также более мощый, на AD8397.
    Ну а меряется эта штука так: atdac8a_meas.rar


    Продолжаем тему - ATDAC-8AM

    Как говорили в СССР - "по просьбе трудящихся" бы сделан небольшой "рестайлинг" ЦАПа ATDAC-8A в ATDAC-8AM.

    Для тех, кто слушал через наушники, была проблема как регулировать громкость? Это было возможно только в цифре, со всеми отсюда вытакающими последствиями (понижение разрядности, неработоспособность DSD).
    Поэтому в новой модели был добавлен АНАЛОГОВЫЙ регулятор громкости (потенциометр).

    Также в модели 8А, выход на наушники и выходы RCA были по сути одно и то-же , т.е. просто запаралелены с выхода послецапового буфера-фильтра. Поэтому в модели 8АМ кроме РГ, добавлен также отдельный наушниковый усилитель на OPA1622.
    Конечно, в связи с невысокой энерговооруженностью внутреннего источника питания, превосходный во всех отношениях OPA1622 не может полностью реализовать свой потенциал на низкоомных наушниках (ниже 32 Ом), а также на слишком высокоомных (600 Ом) с низкой чувсвительностью.
    Но на на остальных - результат порадует, на низкоомных-же, если не делать слишком громко - тоже.
    На высокоомных - может немного не хватать громкости.


    Нажмите на изображение для увеличения.

Название:	atdac-8AM_1.jpg
Просмотров:	1891
Размер:	56.6 Кб
ID:	294778
    Последний раз редактировалось Alex; 22.07.2018 в 21:24. Причина: Ссылки поправил
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  2. #41
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,968

    По умолчанию Re: Дешевый ЦАП для начинающих

    Цитата Сообщение от ilya-volchek Посмотреть сообщение
    Alex, в процессе разработки не пробовали сравнивать, хотя бы на слух, наличие/отсутствие ФНЧ-буфера?
    Я это сравнивал еще в предыдущих проектах на этом чипе.

    Цитата Сообщение от ilya-volchek Посмотреть сообщение
    И еще: я так полагаю PCM5102A это практически клон ES9023? Ну или наоборот...
    Эээ, если сравнивать TI с ESS, то скорее наоборот...
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  3. #42
    Регистрация не подтверждена
    Регистрация
    02.03.2013
    Сообщений
    898

    По умолчанию Re: Дешевый ЦАП для начинающих

    Цитата Сообщение от Alex Посмотреть сообщение
    Эээ, если сравнивать TI с ESS, то скорее наоборот...
    Ну я так и подумал...

    Цитата Сообщение от Alex Посмотреть сообщение
    Я это сравнивал еще в предыдущих проектах на этом чипе.
    И как различия? Интересует слуховое восприятие. Просто чип от ESS звучит довольно плоско. Все у него хорошо: тональный балланс, детальность, но сцена ограничена и привязана к акустике. Интересно, поможет ли буфер?

  4. #43
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,968

    По умолчанию Re: Дешевый ЦАП для начинающих

    Цитата Сообщение от ilya-volchek Посмотреть сообщение
    И как различия? Интересует слуховое восприятие.
    Ну, если бы с буфером не было лучше - я бы его наверное не делал
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  5. #44
    Регистрация не подтверждена
    Регистрация
    02.03.2013
    Сообщений
    898

    По умолчанию Re: Дешевый ЦАП для начинающих

    Цитата Сообщение от Alex Посмотреть сообщение
    Ну, если бы с буфером не было лучше - я бы его наверное не делал
    Ну, если бы я рассчитывал на такой ответ - я бы не задавал этот вопрос.

    А если серьезно: в чем были изменения. Я понимаю что степень влияния оценить сложно... но думаю буфер не сильно поможет и не во всех случаях. Разве что улучшится нагрузочная способность.

  6. #45
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,968

    По умолчанию Re: Дешевый ЦАП для начинающих

    Цитата Сообщение от ilya-volchek Посмотреть сообщение
    А если серьезно: в чем были изменения.
    Мне так больше нравится


    Offтопик:
    А вообще: https://forum.vegalab.ru/showthread....=1#post1946535
    см. 2-ю часть, после цитаты.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  7. #46
    Регистрация не подтверждена
    Регистрация
    02.03.2013
    Сообщений
    898

    По умолчанию Re: Дешевый ЦАП для начинающих

    Цитата Сообщение от Alex Посмотреть сообщение
    Offтопик:А вообще: https://forum.vegalab.ru/showthread.p...=1#post1946535
    см. 2-ю часть, после цитаты.
    Оно то так, но все равно жаль... жаль, что все приходится проходить самому, а я привык учиться на чужих ошибках(опыте)

  8. #47
    Забанен (навсегда) Аватар для SashaNetrusov
    Регистрация
    25.01.2006
    Адрес
    Екатеринбург
    Возраст
    62
    Сообщений
    3,063

    По умолчанию Re: Дешевый ЦАП для начинающих

    По звуку с каким ЦАПом можно сравнить?

  9. #48
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,968

    По умолчанию Re: Дешевый ЦАП для начинающих

    Ну, вот измерения новой платы, ATDAC-8

    44.1 kHz:
    Нажмите на изображение для увеличения.

Название:	atdac8_NF_44.png
Просмотров:	1295
Размер:	22.7 Кб
ID:	217471Нажмите на изображение для увеличения.

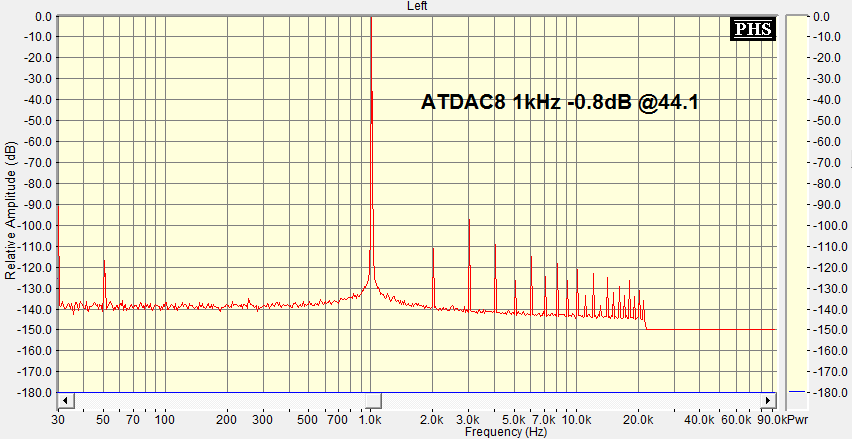

Название:	atdac8_1k_08db_44.png
Просмотров:	1533
Размер:	23.0 Кб
ID:	217472Нажмите на изображение для увеличения.

Название:	atdac8_1k_30db_44.png
Просмотров:	1267
Размер:	23.0 Кб
ID:	217473

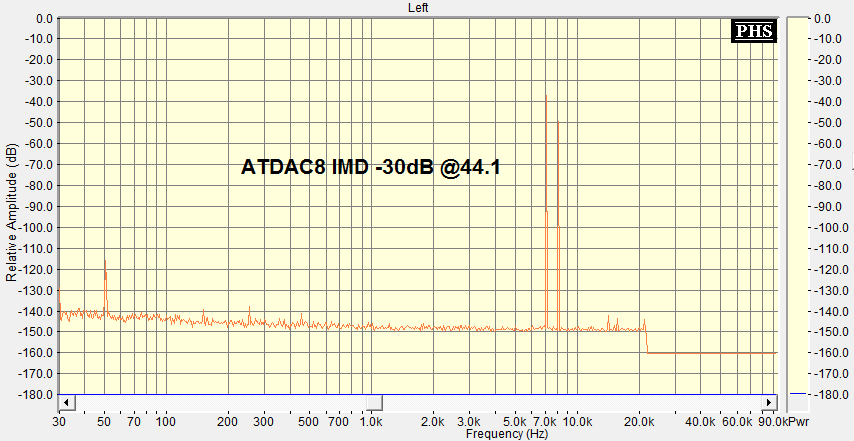

    Нажмите на изображение для увеличения.

Название:	atdac8_imd_08db_44.png
Просмотров:	1184
Размер:	23.4 Кб
ID:	217474Нажмите на изображение для увеличения.

Название:	atdac8_imd_30db_44.png
Просмотров:	1031
Размер:	19.8 Кб
ID:	217475

    192kHz:
    Нажмите на изображение для увеличения.

Название:	atdac8_NF_192.png
Просмотров:	1028
Размер:	19.2 Кб
ID:	217476Нажмите на изображение для увеличения.

Название:	atdac8_1k_08db_192.png
Просмотров:	1275
Размер:	24.5 Кб
ID:	217477Нажмите на изображение для увеличения.

Название:	atdac8_1k_30db_192.png
Просмотров:	1003
Размер:	24.8 Кб

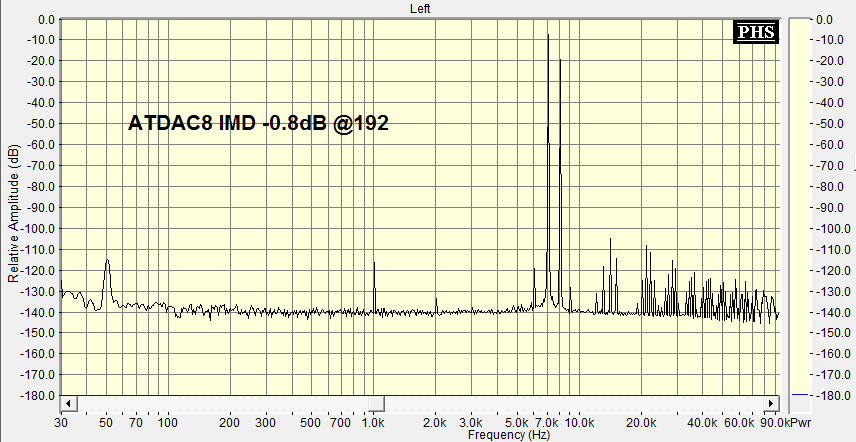

ID:	217478Нажмите на изображение для увеличения.

Название:	atdac8_imd_08db_192.png
Просмотров:	955
Размер:	24.2 Кб
ID:	217479Нажмите на изображение для увеличения.

Название:	atdac8_imd_30db_192.png
Просмотров:	952
Размер:	23.3 Кб
ID:	217480

    На 384 kHz - пока нечем померять .

    Напомню основные "фичи":
    • питание от USB
    • полная гальваническая развязка
    • форматы от 44.1 до 384 кГц, 16, 24, 32 бита
    • апгрейд прошивки через USB
    Последний раз редактировалось Alex; 10.09.2014 в 22:40.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  10. #49
    flipper
    Гость

    По умолчанию Re: Дешевый ЦАП для начинающих

    Гармошки, конечно, не рекордно низкие, но для дешевого хорошо вроде?
    А сигнал тестовый откуда?

  11. #50
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,968

    По умолчанию Re: Дешевый ЦАП для начинающих

    Цитата Сообщение от flipper Посмотреть сообщение
    Гармошки, конечно, не рекордно низкие, но для дешевого хорошо вроде?
    Ну так я с самого начала темы, просил:
    Цитата Сообщение от Alex Посмотреть сообщение
    большая просьба не сравнивать его с каким-нибудь Д29 или Арпеджио
    Цитата Сообщение от flipper Посмотреть сообщение
    А сигнал тестовый откуда?
    СпектраПлюс.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  12. #51
    flipper
    Гость

    По умолчанию Re: Дешевый ЦАП для начинающих

    Он нормальный у тебя? Я им как то не доверяю. Почище выходит, если сгенерить в проге в 32х битах, и понизить разрядность с Dither.

  13. #52
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,968

    По умолчанию Re: Дешевый ЦАП для начинающих

    Цитата Сообщение от flipper Посмотреть сообщение
    Он нормальный у тебя? Я им как то не доверяю.
    Да вроде, проблем нет, вот loop в цифре:

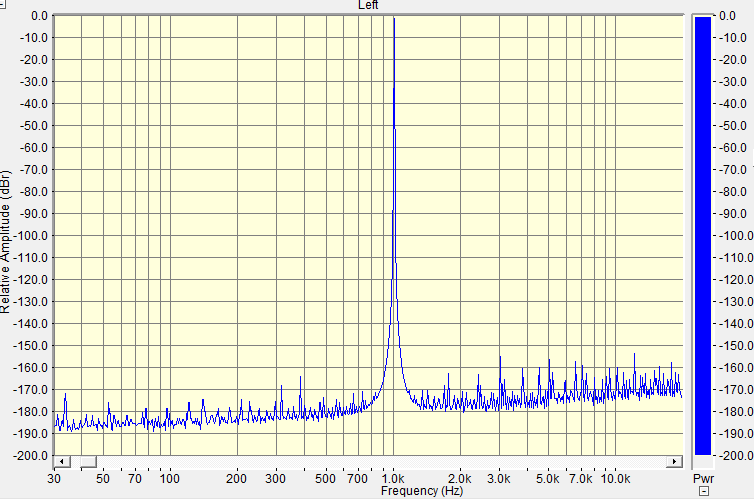

    Нажмите на изображение для увеличения.

Название:	SpPlus_FB.png
Просмотров:	1176
Размер:	40.8 Кб
ID:	217481
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  14. #53
    flipper
    Гость

    По умолчанию Re: Дешевый ЦАП для начинающих

    Да. Мне надо ЗК менять, видимо

  15. #54
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,968

    По умолчанию Re: Дешевый ЦАП для начинающих

    Цитата Сообщение от flipper Посмотреть сообщение
    Мне надо ЗК менять, видимо
    Я ЗК для измерений не использую
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  16. #55
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,968

    По умолчанию Re: Дешевый ЦАП для начинающих

    А есть что-то из простых ЦАПов, типа этого 5102, чтобы DSD понимали?
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  17. #56
    flipper
    Гость

    По умолчанию Re: Дешевый ЦАП для начинающих

    Ты вроде не любишь DSD?
    Но понимаю - с соньки много сейчас нарипали, нужно, чтобы было

  18. #57
    Забанен (навсегда) Аватар для SashaNetrusov
    Регистрация
    25.01.2006
    Адрес
    Екатеринбург
    Возраст
    62
    Сообщений
    3,063

    По умолчанию Re: Дешевый ЦАП для начинающих

    Цитата Сообщение от Alex Посмотреть сообщение
    Ну, вот измерения новой платы, ATDAC-8
    Хуже чем ЦАП на AKM4396 или лучше ?

  19. #58
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,968

    По умолчанию Re: Дешевый ЦАП для начинающих

    Цитата Сообщение от SashaNetrusov Посмотреть сообщение
    Хуже чем ЦАП на AKM4396 или лучше ?
    Не знаю, у меня нет ЦАПа на АКМ4396, не могу сравнить.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  20. #59
    Забанен (навсегда) Аватар для SashaNetrusov
    Регистрация
    25.01.2006
    Адрес
    Екатеринбург
    Возраст
    62
    Сообщений
    3,063

    По умолчанию Re: Дешевый ЦАП для начинающих

    Цитата Сообщение от Alex Посмотреть сообщение
    Не знаю, у меня нет ЦАПа на АКМ4396, не могу сравнить.
    На нем EMU0404 сделан http://www.ixbt.com/proaudio/emu-0404-usb.shtml

  21. #60
    Не хочу!
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,968

    По умолчанию Re: Дешевый ЦАП для начинающих

    Цитата Сообщение от SashaNetrusov Посмотреть сообщение
    На нем EMU0404 сделан
    Я понимаю, но у меня нет ни этого, ни какого другого "EMU"
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

Страница 3 из 36 Первая 1234513 ... Последняя

Социальные закладки

Социальные закладки

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
