    По умолчанию Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8

    После замеров тс 2016.8 было решено вытащит их из тесных полочников и забабахать на них полноценную трехполоску, ибо дин оказался крайне басовитым для бюджетной 8ки. К имеющейся паре 2016 и 290 были докуплены сч. Объем по нч 38л, под сч 3 литра.
    Итак чертежи(немного неверный, старая версия):
    Нажмите на изображение для увеличения.

Название:	корпус_3way_2016-1315-ribbon_эскиз(16мм мдф).png
Просмотров:	1997
Размер:	163,2 Кб
ID:	203750

    материал 16 мдф, тонковат конечно, но проблему жесткости решил кучей распорок. передняя панель сдвоенная 32мм.
    симуляция бафлстепа в lspcad 6.
    Нажмите на изображение для увеличения.

Название:	бафл.png
Просмотров:	1496
Размер:	74,0 Кб
ID:	203752
    Сборка:
    Нажмите на изображение для увеличения.

Название:	DSCN4396.JPG
Просмотров:	923
Размер:	1,02 Мб
ID:	205670 Нажмите на изображение для увеличения.

Название:	DSCN4397.JPG
Просмотров:	834
Размер:	904,5 Кб
ID:	205671 Нажмите на изображение для увеличения.

Название:	DSCN4398.JPG
Просмотров:	786
Размер:	1,02 Мб
ID:	205672 Нажмите на изображение для увеличения.

Название:	DSCN4406.JPG
Просмотров:	1138
Размер:	1,01 Мб
ID:	205677 Нажмите на изображение для увеличения.

Название:	DSCN4399.JPG
Просмотров:	1127
Размер:	1,03 Мб
ID:	205675 Нажмите на изображение для увеличения.

Название:	DSCN4403.JPG
Просмотров:	925
Размер:	1,07 Мб
ID:	205676 Нажмите на изображение для увеличения.

Название:	DSCN4412.JPG
Просмотров:	1250
Размер:	1,06 Мб
ID:	205678 Нажмите на изображение для увеличения.

Название:	DSCN4414.JPG
Просмотров:	1311
Размер:	1,05 Мб
ID:	205679 Нажмите на изображение для увеличения.

Название:	2014-05-06 23.43.20.jpg
Просмотров:	1480
Размер:	1,84 Мб
ID:	209014

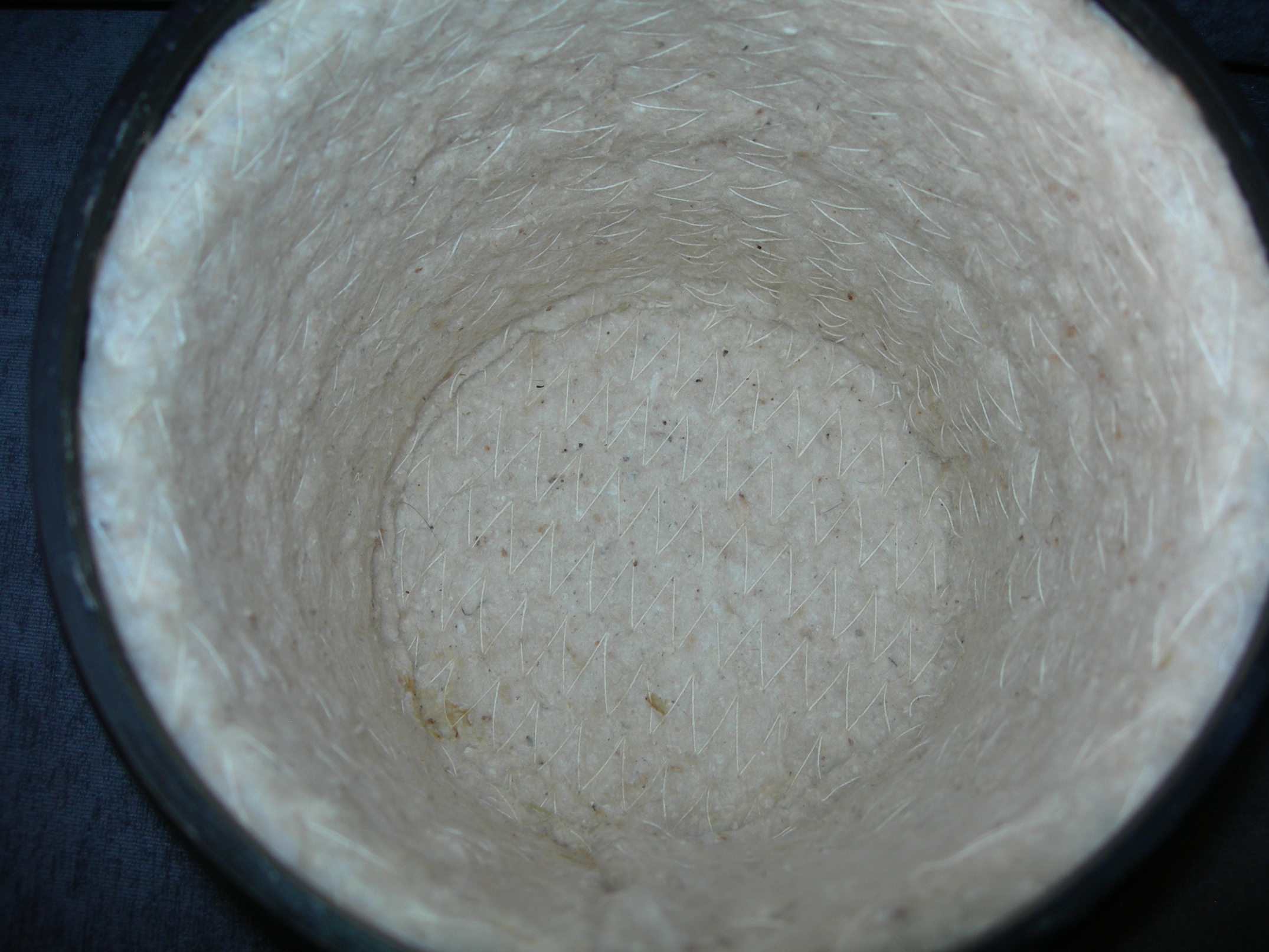

    В качестве сч камер отлично подошли сантехнические колпаки, они сами по себе толстые плюс имеют два кольца жесткости. Стенки камеры нч обклеены битумной виброизоляцией и ватином, Сильно демпфировать не стал, объем и так чуть больше чем хотелось бы.

    Замеры и финальный фильтр
    Нажмите на изображение для увеличения.

Название:	ачх.PNG
Просмотров:	968
Размер:	37,2 Кб
ID:	211755
    Нажмите на изображение для увеличения.

Название:	фильтр.png
Просмотров:	1649
Размер:	23,4 Кб
ID:	211756
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	DSCN4395.JPG
Просмотров:	971
Размер:	1,14 Мб
ID:	205673   Нажмите на изображение для увеличения.

Название:	DSCN4394.JPG
Просмотров:	1517
Размер:	1,32 Мб
ID:	205674
    Последний раз редактировалось ExiD; 19.06.2014 в 20:04.

  2. Старый знакомый Аватар для Константин123
    Регистрация
    04.03.2005
    Адрес
    Уфа
    Возраст
    31
    Сообщений
    723

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8

    Порты фазоинверторов не слишком мелкие?

  3. Завсегдатай
    Автор темы
    Аватар для ExiD
    Регистрация
    24.01.2013
    Адрес
    Йошкар-Ола
    Возраст
    28
    Сообщений
    1.173

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8

    Цитата Сообщение от Константин123 Посмотреть сообщение
    Порты фазоинверторов не слишком мелкие?
    Впритык, эквивалентный диаметр двух портов 63мм, труба 75мм не влазит по длине, труба меньшего диаметра создает уже большую скорость воздуха в порте. в принципе должно хватить.

  4. Старый знакомый Аватар для Константин123
    Регистрация
    04.03.2005
    Адрес
    Уфа
    Возраст
    31
    Сообщений
    723

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8

    У меня на 2006.8 стояли 75мм с небольшими раструбами снаружи и изнутри, призвуки были но минимальные и при явном издевательстве над динамиками (тест синус). В музыке, фильмах все норм было. НО у меня корпуса были больше и там такой порт по длине вошел. В твоем случае можно схитрить и использовать краевой эффект, сделав внутри колонки перегородку в которую будут вклеены тыльные концы ФИ. Надо будет только покумекать над расстоянием от перегородки до задней стенки, и над ее размером. Примерные формулы есть, но можно и смакетировать при сборке корпусов.

  5. Старый знакомый Аватар для Константин123
    Регистрация
    04.03.2005
    Адрес
    Уфа
    Возраст
    31
    Сообщений
    723

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8

    Кстати СЧ уже приехали или пока только в заказе? Корпуса еще не пилил?

  6. Завсегдатай
    Автор темы
    Аватар для ExiD
    Регистрация
    24.01.2013
    Адрес
    Йошкар-Ола
    Возраст
    28
    Сообщений
    1.173

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8

    Цитата Сообщение от Константин123 Посмотреть сообщение
    Кстати СЧ уже приехали или пока только в заказе? Корпуса еще не пилил?
    сч едут, корпуса пилят) Нареканий вроде никто не высказал, так что скоро будут отчеты о сборке и замерам.

  7. Старый знакомый Аватар для Константин123
    Регистрация
    04.03.2005
    Адрес
    Уфа
    Возраст
    31
    Сообщений
    723

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8

    Видимо те кто знают не интересуются бюджетками, а те кто интересуются не знают . Планируешь сравнивать с магазинными образцами?

  8. Старый знакомый Аватар для Константин123
    Регистрация
    04.03.2005
    Адрес
    Уфа
    Возраст
    31
    Сообщений
    723

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8


    Offтопик:
    Как успехи? ЕСть подвижки?

  9. Завсегдатай
    Автор темы
    Аватар для ExiD
    Регистрация
    24.01.2013
    Адрес
    Йошкар-Ола
    Возраст
    28
    Сообщений
    1.173

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8

    Цитата Сообщение от Константин123 Посмотреть сообщение
    Offтопик:
    Как успехи? ЕСть подвижки?

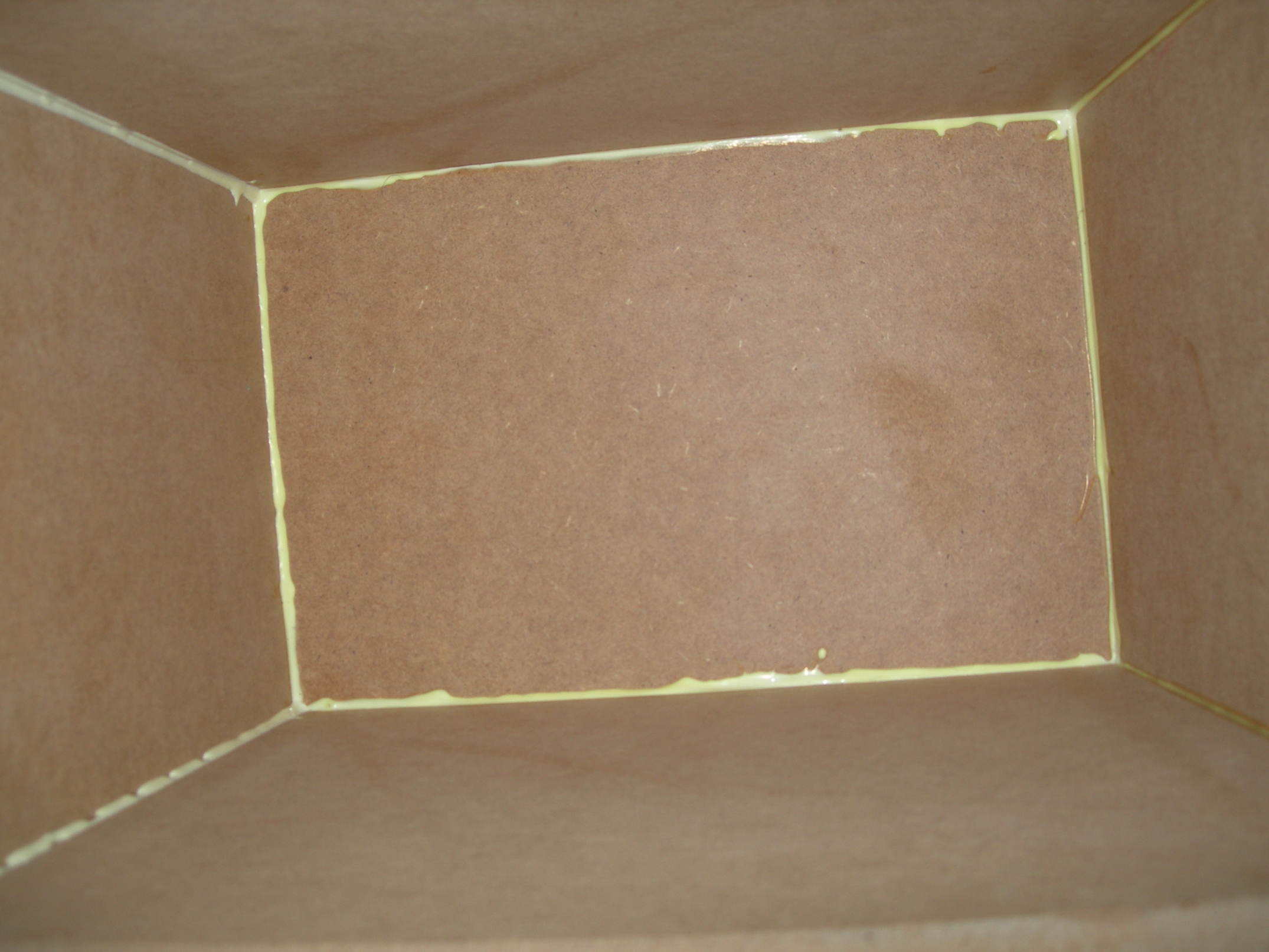

    Ошибся с размерами посадок под динамики(точнее в даташитах через опу написано, в итоге неправильно фрезернули, на фото видно что динамики меньше чем диаметр посадки)
    Нажмите на изображение для увеличения.

Название:	2014-03-12 22.04.56.jpg
Просмотров:	737
Размер:	1,73 Мб
ID:	205073 Нажмите на изображение для увеличения.

Название:	DSCN4394.JPG
Просмотров:	776
Размер:	1,32 Мб
ID:	205074 Нажмите на изображение для увеличения.

Название:	DSCN4395.JPG
Просмотров:	540
Размер:	1,14 Мб
ID:	205075

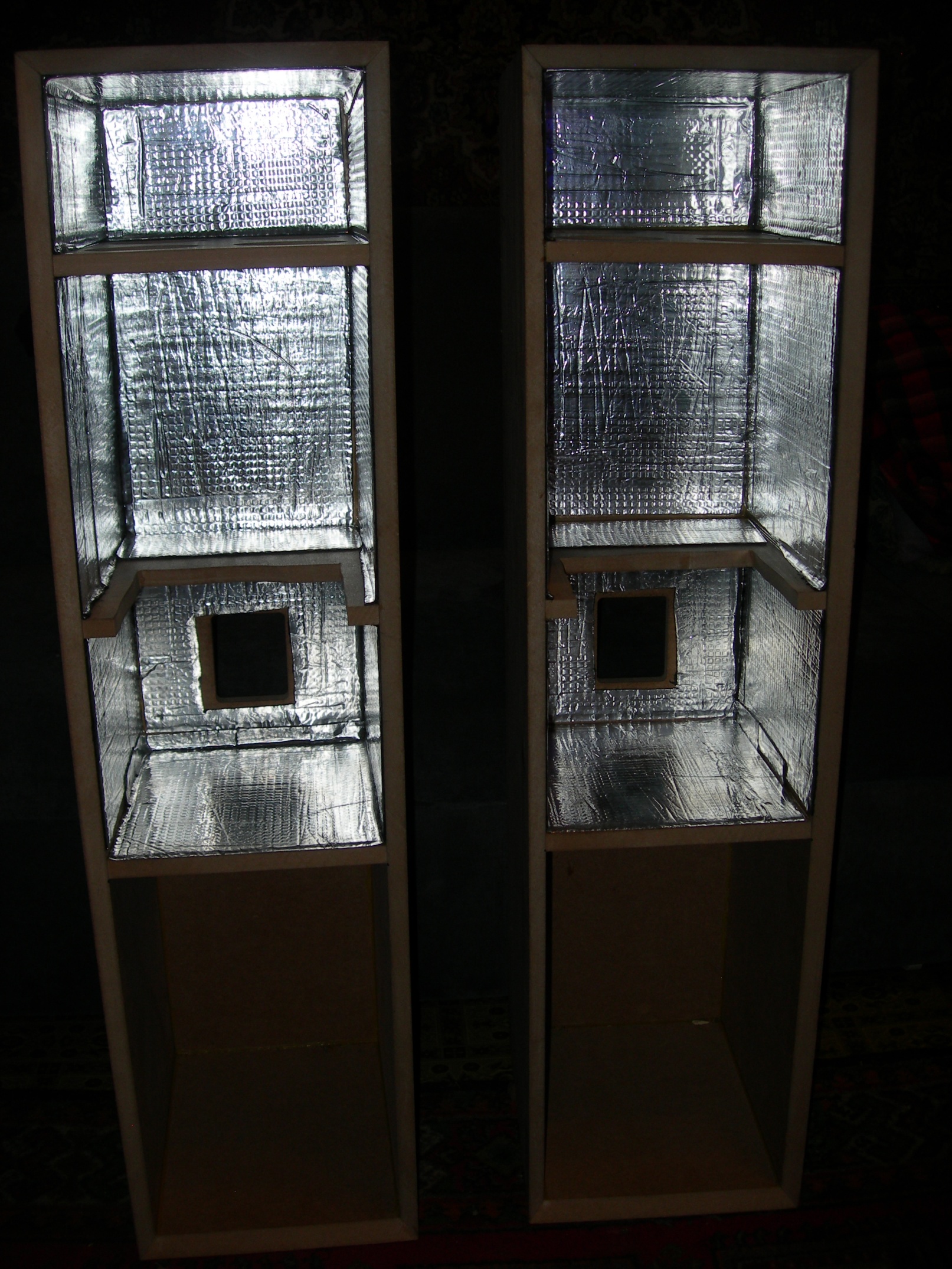

    А так потихоньку собираю, сегодня буду демпфировать, каждый чих освещать не хочу) как замеру сделаю так обновлю пост.
    p.s. колонки делают колонки Восстание близко!

  10. Старый знакомый Аватар для Константин123
    Регистрация
    04.03.2005
    Адрес
    Уфа
    Возраст
    31
    Сообщений
    723

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8


    Offтопик:
    А чем проводишь измерения, если не секрет? Каким усилителем планируешь раскачивать? Иногда бывают мысли купить набор от KAMIKAZE, но останавливает то что учиться всему своими силами, да и востребованность - твик недорогой акустики у друзей да замер автоакустики, сабов. Хотя руки чешутся . Корпуса с хорошей обработкой, где то на стороне заказывал? ПРо отделку не думал (шпон, винил, краска)? Я кстати все сам фрезеровал, сделал приспособу для ручного фрезера по типу регулируемой подошвы с осью, оч выручает на круглых отверстиях.
    Последний раз редактировалось Константин123; 14.03.2014 в 20:26.

  11. Завсегдатай
    Автор темы
    Аватар для ExiD
    Регистрация
    24.01.2013
    Адрес
    Йошкар-Ола
    Возраст
    28
    Сообщений
    1.173

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8

    Цитата Сообщение от Константин123 Посмотреть сообщение
    Offтопик:
    А чем проводишь измерения, если не секрет? Иногда бывают мысли купить набор от KAMIKAZE, но останавливает то что учиться всему своими силами, да и востребованность - твик недорогой акустики у друзей да замер автоакустики, сабов. Хотя руки чешутся . Корпуса с хорошей обработкой, где то на стороне заказывал? ПРо отделку не думал (шпон, винил, краска)? Я кстати все сам фрезеровал, сделал приспособу для ручного фрезера по типу регулируемой подошвы с осью, оч выручает на круглых отверстиях.
    behringer ECM8000 + emu 0404 usb. от KAMIKAZE набор хороший и крайне недорогой + инструкция вся есть + с автором можно пообщаться, он подскажет если проблемы возникнут. Корпуса на ЧПУ пилились из материала изготовителя, я отдал чертежи забрал готовые панели) буду винилом обтягивать, шпона в наших краях нет, красить дело пипец неблагодарное, очень сложно качественно покрасить.

  12. Старый знакомый Аватар для Константин123
    Регистрация
    04.03.2005
    Адрес
    Уфа
    Возраст
    31
    Сообщений
    723

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8


    Offтопик:
    А денег за раскрой много попросили?

  13. Завсегдатай
    Автор темы
    Аватар для ExiD
    Регистрация
    24.01.2013
    Адрес
    Йошкар-Ола
    Возраст
    28
    Сообщений
    1.173

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8

    Цитата Сообщение от Константин123 Посмотреть сообщение
    Offтопик:
    А денег за раскрой много попросили?

    Offтопик:
    1500 лист мдф 16мм 2х3 весь ушел, 1500 за написание прог для станка + раскрой.

  14. Частый гость Аватар для Analog
    Регистрация
    20.12.2009
    Адрес
    Уфа
    Сообщений
    401

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8

    ExiD, с нетерпением ждем, что в итоге получилось. Интересно, получится ли НЧ звено в лабиринт оформить
    "Широкая сцена и направленный провод – горе в семье"

  15. Завсегдатай
    Автор темы
    Аватар для ExiD
    Регистрация
    24.01.2013
    Адрес
    Йошкар-Ола
    Возраст
    28
    Сообщений
    1.173

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8

    Цитата Сообщение от Analog Посмотреть сообщение
    ExiD, с нетерпением ждем, что в итоге получилось. Интересно, получится ли НЧ звено в лабиринт оформить
    У меня то обычный фи, насчет лабиринта не знаю, корпуса почти дособрал, в выходные думаю буду уже замеры делать.

  16. Частый гость Аватар для Analog
    Регистрация
    20.12.2009
    Адрес
    Уфа
    Сообщений
    401

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8


    Offтопик:
    ExiD, судя по новым фотам, процесс идет
    "Широкая сцена и направленный провод – горе в семье"

  17. Завсегдатай
    Автор темы
    Аватар для ExiD
    Регистрация
    24.01.2013
    Адрес
    Йошкар-Ола
    Возраст
    28
    Сообщений
    1.173

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8

    Цитата Сообщение от Analog Посмотреть сообщение
    ExiD, судя по новым фотам, процесс идет

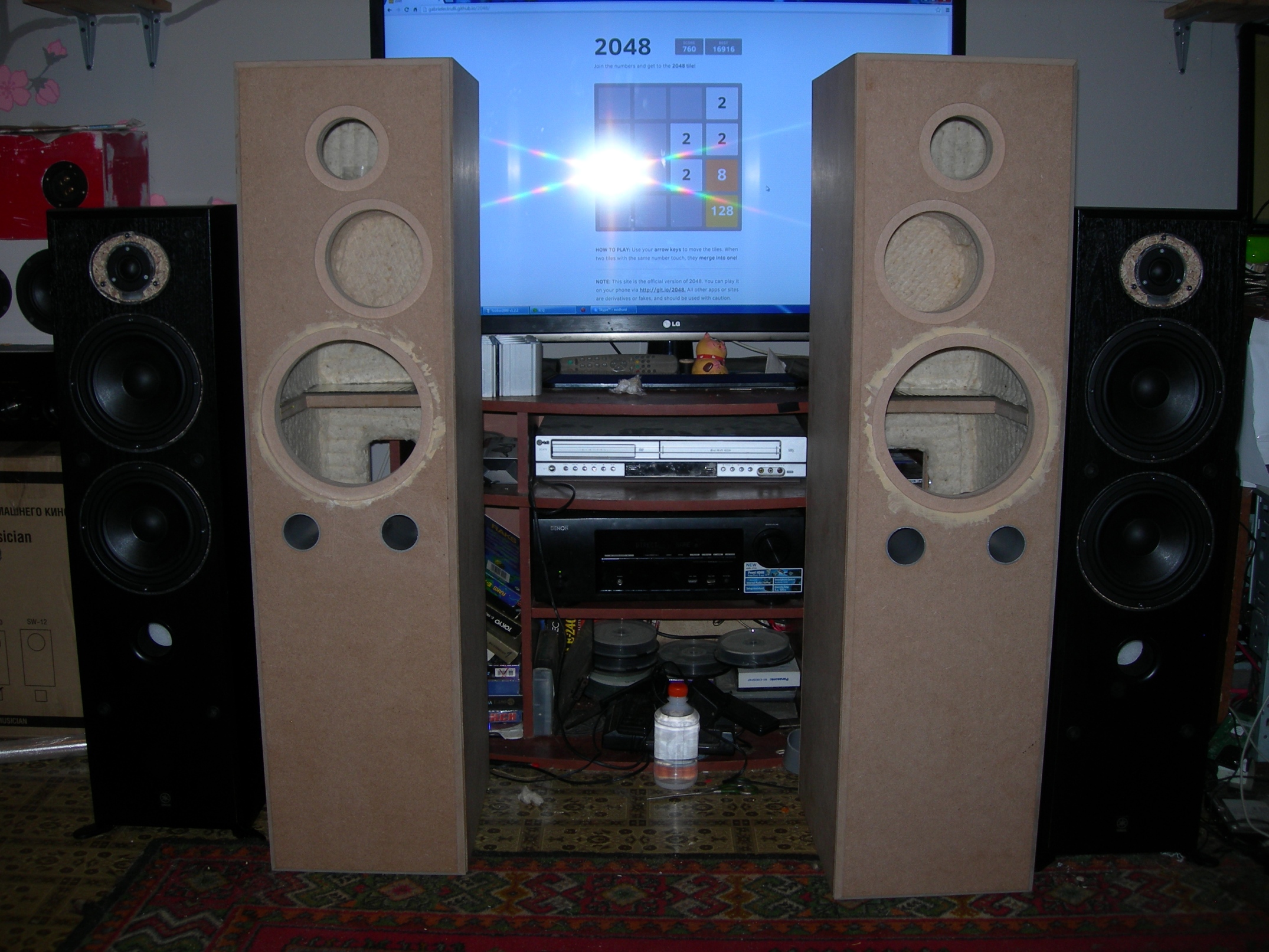

    Да так то корпус собран, но хочу его сначала отделать, а то соберу фильтры так на отделку и забью)

  18. Старый знакомый Аватар для Константин123
    Регистрация
    04.03.2005
    Адрес
    Уфа
    Возраст
    31
    Сообщений
    723

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8


    Offтопик:
    А мы все ждем замеры . Какую отделку планируешь?
    ПС порты ФИ скромно выглядят, им бы раструбы хотя бы для внушительности.

  19. Завсегдатай
    Автор темы
    Аватар для ExiD
    Регистрация
    24.01.2013
    Адрес
    Йошкар-Ола
    Возраст
    28
    Сообщений
    1.173

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8

    Цитата Сообщение от Константин123 Посмотреть сообщение
    Offтопик:
    А мы все ждем замеры . Какую отделку планируешь?
    ПС порты ФИ скромно выглядят, им бы раструбы хотя бы для внушительности.
    Да будет все) сегодня вот шкурил, как я уже сказал сначала отделку решил сделать, хотел им фланцы сделать, но забил, геморно кастомные фланцы делать.

  20. Старый знакомый Аватар для Бочкин Евгений
    Регистрация
    09.03.2012
    Адрес
    Московская область г.Жуковский.
    Возраст
    28
    Сообщений
    620

    По умолчанию Re: Совсем бюджетная трехполоска на асалаб, 2016.8 + 1315.3.8 + 290.8

    Так снутри в районе портов 2й слой материала для жесткости,а с морды пройтись фрезером с фрезой для скругления торцов с подшипником.
    Будет быстро и просто.Корпуса хорошие получаются
