Регулируемый стабилизатор для УНА

**Oland** · 23.02.2014, 14:34

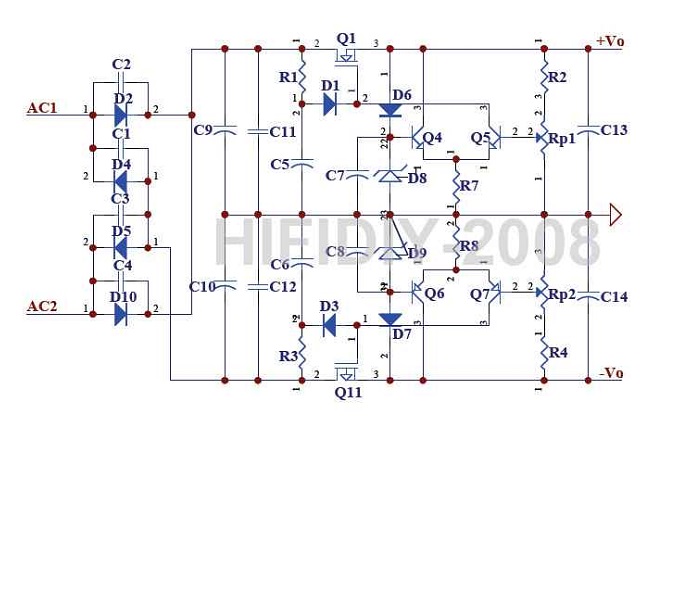

Вот схема стаба. от 65 вольт до 0

Нажмите на изображение для увеличения.

Название: Стабилизатор.jpg
Просмотров: 1302
Размер: 192.3 Кб
ID: 203652

И на плате резисторы R203,204,211,212-обозначены на 12 ком,так какие ставить при входном Vin 70V переменного?
в PDF-ке схема и номиналы
Стаб.pdf
Только без да зачем такой огород и прочих суждений-надо мне именно этот!
Спасибо-кто знает ,по по теме пожалуйста!

**Oland** · 19.03.2014, 06:19

Спасибо.
То есть от h21? Я их подбирал 122-124 получилось.Нормально?

**Noev** · 19.03.2014, 15:04

Нажмите на изображение для увеличения.

Название: стаб..jpg
Просмотров: 279
Размер: 109.9 Кб
ID: 205372

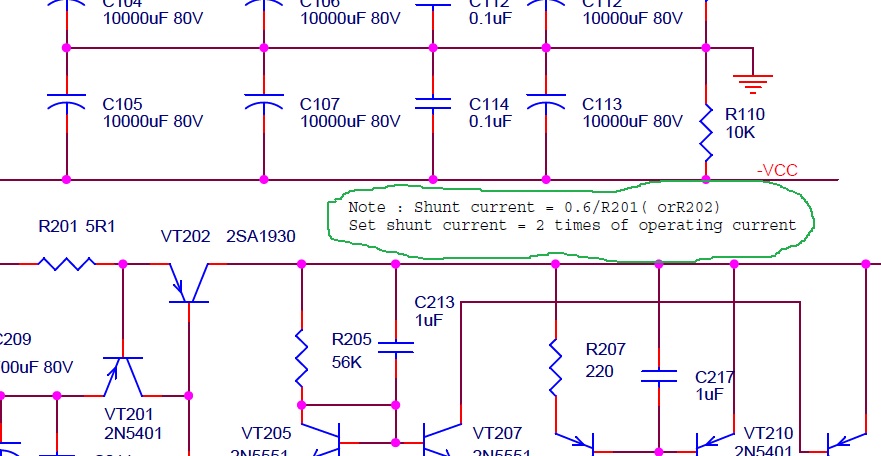

При R201 5,1 ом, ток коллектора VT202 будет ограничиваться около 120 ма (см. #14 и картинку). При Ваших

Сообщение от Oland

122-124 получилось.

в базу VT202 уйдёт 1 ма. Остальные 4 из 5 уйдут через к-э VT201. Казалось бы излишний четырёх кратный запас, но здесь лучше слегка переборщить чем не доборщить. (Всё это примерно, для наглядности). Теперь сам сможешь определиться с номиналом R203.

**Oland** · 20.03.2014, 07:47

Спасибо , я думаю 12 ком подойдёт,это и R211,212 касается?

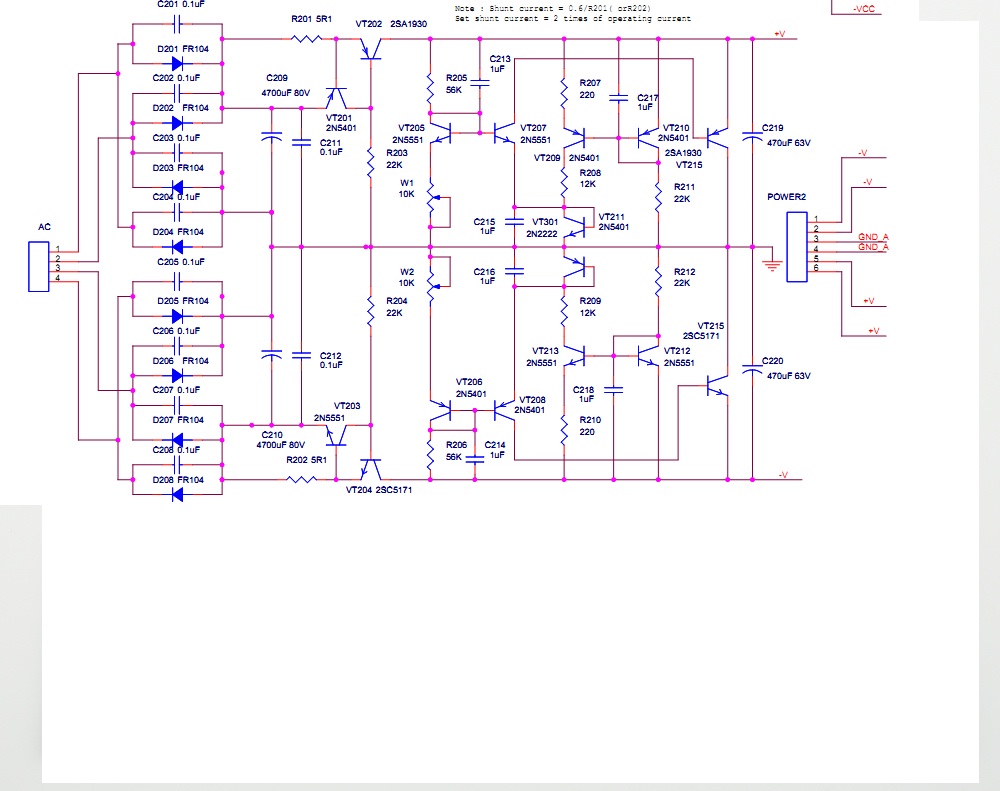

Ане подскажете этот стаб. можно использовать при входном переменном 52 вольта(действующего) или что заменить придётся-сейчас он от 40 вольт работает

Нажмите на изображение для увеличения.

Название: Стаб Уна Кубота.jpg
Просмотров: 340
Размер: 72.5 Кб
ID: 205410

Kubota full blown BOM v3.pdf- в спецификации стоитВходное переменное : 9Vx2 AC to 48Vx2 ACВыходное постоянное +-12V to +-65V.
Noise : <0.1mV
Maximum current : 500mA

**Noev** · 20.03.2014, 14:40

Схема типовая. Последовательно с регулирующими резисторами не помешали бы ограничительные резисторы со стороны общего провода. Есть вопросы по диодам D1,3,6,7. (D6,D7 это какие то источники тока?). А также С5, С6. Если антивозбудные, то зачем электролиты?! Рекомендую ознакомиться "Радио" 1976 №2 стр. 48

**Oland** · 20.03.2014, 17:11

Да про диоды в ПДФке указано,зачем они не знаю.
Но можно ему на вход подать 52 вольта?

**Noev** · 20.03.2014, 17:43

Сообщение от Oland

52 вольта(действующего

Т.е. амплитудное 73 вольта? Да можно... Транзисторы, электролиты должны соответствовать. На выходе что должно быть? Возможно потребуется стабилитрон подобрать и резисторы "подкорректировать".

Сообщение от Oland

Да про диоды в ПДФке указано,зачем они не знаю.

Offтопик:
Не догадался вторую страницу пролистнуть.

В молодости собирал разные стабилизаторы, не так много но приходилось. Сейчас не стал бы это делать. В наше время не было такого выбора интегральных стабилизаторов, как сейчас.

**Oland** · 23.03.2014, 20:06

Зато почитали-бы как "шумит" тот-же LM317\337-УЖОС!!!

**Oland** · 26.03.2014, 12:30

Сообщение от Noev

Есть вопросы по диодам D1,3,6,7. (D6,D7 это какие то источники тока?)

Да Е152-ые, но я хотел-бы заменить их как в 1 -ой схеме на LM-ки-только не знаю как рассчитать резистор,вернее на сколько ом надо!?

**Noev** · 26.03.2014, 20:26

РазрабМалошумБП.pdf

Сообщение от Oland

как в 1 -ой схеме

Offтопик:
Блин, я и здесь не догадался вторую страницу пролистнуть.

Меня самого К142ЕНкакая-то вполне устраивает.

**Oland** · 27.03.2014, 06:04

Да в вообщем я тоже не против КРЕ-нок, просто и быстро,но не во всех конструкциях,вот если их + ОУ стабилитзатор,тогда совсем хорошо!

**Oland** · 07.04.2014, 18:01

Сообщение от .Васильев

Сделайте первым импульсный регулятор ,а потом уже линейный стабилизатор

Да у меня уже два импульсника валяется,"фуфло" на мой взгляд импульсное питание,очередной "фетиш" производителей,типа маленький и на"все руки мастер" и напряжение.А вы попробуйте на них питание для ADC-DAC сделать--тогда поймёте в чём дело.
А сколько он "грязи " за собой тащит-ог-го,так чтоб от неё только избавится ,схема сразу в разы усложняется.
