Функциональный генератор для иногда попаять

[boatsman]

Offтопик:

иногда лучше решить глобальные проблемы, а затем заниматься ловлей блох, чем растратить время и силы на борьбу с блохами но не получить никакого результата

.... ну да, за каким-то бороться с измерениями АЧХ с ошибкой 0,1% в усилителе, чтоб выловить амеб на диаграмме Боде?
В моей голове мыши явно другой породы

[boatsman]

Попался тут по случаю ГСС-120 АКИП (в девичестве Протек 93120). Функциональник на основе ДДС-синтезатора, опора 10МГц - видимо с умножением до сэмплрэйта 300 МГц, местами на осцилле вылазят спуры видимые глазом - ну то есть -40дБ типа. Не вскрывал и тип ДДС не знаю. Спектр не смотрел, мануал им.Дедюхина на русском - адский брЕд. Уже на 10МГц печальный меандр, но это прикидочно - сперва надо полностью разобраться.

[l3VGV]

Вот гражданин тестирует Siglent SDG1020, теже косяки, типа на стыках семплов.

[boatsman]

На самом деле, я не косяки семплов наблюдал а конкретные спуры в виде псинусоидальной модуляции основной кривой. Они у ДДС по жизни присутствуют и зависят от евойного типа скорее и схемы синтеза несущей, а то что сэмплы не склеиваются то ЦАП.

[GogaZh]

Offтопик:

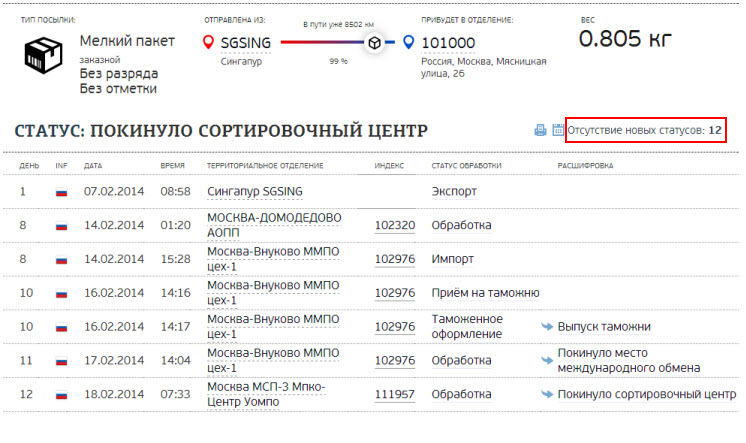

Наша доблестная почта, блин. Опять где-то «секретные отстойники».

[GogaZh]

А тем временем в почте прорезались китайцы и доложились, что пофиксили локализацию и выложили обновленный вариант. Скачал, но пока не смотрел, но уже одно то, что реагируют, вселяет некие надежды.

[boatsman]

И как новый вариант?

[GogaZh]

Пока еще не смотрел.

[GogaZh]

Посмотрел. Хотя дата загрузки на сайт и отличается... В общем, отправил им вопрос: где можно скачать эту самую обновленную версию?

[GogaZh]

Выложил софт (старый, т.к. нового пока нет) на Дропбокс. Желающие могут пощупать.

[boatsman]

Так пришел сам генератор-то?

[GogaZh]

Вчера отзвонились, что да (пришлось жалобой ускорять). В понедельник поеду, заберу.
Потом будет фотоотчет о вскрытии

зы: Ах, да – попутно еще был найден способ подачи жалобы по email.

[boatsman]

Ах, да – попутно еще был найден способ подачи жалобы по email.

Позитивненько

[GogaZh]

Надо будет потом «инструкцию по применению» сделать – о том, как можно снимать с тормоза зависшие на сортировке посылки.

[GogaZh]

Забрал. Почтарей с сортировки определенно надо «за шею и на рею» – есть наклейка от 18 февраля о том, что «не читается адрес».

На своем «скопметре» качество, увы, оценить не могу. Нормальный прибор в планах значится, но чтобы купить что-нибудь ненужное, сперва надо продать что-нибудь ненужное



В целом впечатление благоприятное.
Управление достаточно логичное, валкодер для установки значений.
На TTL Out – только меандр.
К компьютеру еще не цеплял.

ps. Корпус, сволочь, мажет пальцы. Надо будет хорошенько протереть тряпочкой с ИПС.

[boatsman]

На TTL Out – только меандр

То есть скважность не крутится?

Скопметр зачоотный Там хоть меню спрятать можно?

А вообще такой стиль корпусов не очень - загромождает стол, надо его к стенке крепить.

К компьютеру еще не цеплял.

По опыту, использовал GPIB в своем Хьюлетте максимум 1% времени - чтоб слить генератором/вольтметром АЧХ в Йоксель.
Тогда удобно, а для обычной работы валкодер. Вполне хватает.
Ну если только надо все время сдвиг по постоянке и амплитуду вертеть.

Arbitrary Waveform только раз пользовался, зря софтину качал. Да и гемор - длина памяти осца с длиной записи в Arb не совпадают и все ручками.
Лукавая это фича, хотя один местный мне доказывал как это классно щелкнуть процесс и потом дома прокрутить, правда инструментарий предполагался Тек ТДС7хх и Тек AWG20xx, шипка дорого для таких экзерциций.

Но, в общем, широкополосными синтезирующими давно пользуюсь - свип удобный, можно кучку кварцев перебрать по частотам резонансов, не говоря уж про стандартные применения. Кстати, настраивал приемники (аттенюатор внешний нужен!!!) и даже пару трансиверов знакомым. Амплитуда на 50 Ом значительная, сигнал-генераторы обычно больше 13дБм не выдают.
Покрутил тута с помощью ГСС-120 фильтры УКВ ЧМ приемника - тоже удобно. Не так удобно, как свип-генератором, много менюшек вертеть, но вполне.

[GogaZh]

То есть скважность не крутится?

Нет, на ТТЛ-выходе не меняет. Но, судя по всему, можно будет брать и с обычного выхода – настроить ему амплитуду и смещение, чтобы влезало в диапазон напряжений.

Скопметр зачоотный Там хоть меню спрятать можно?

Увы мне, не прячет

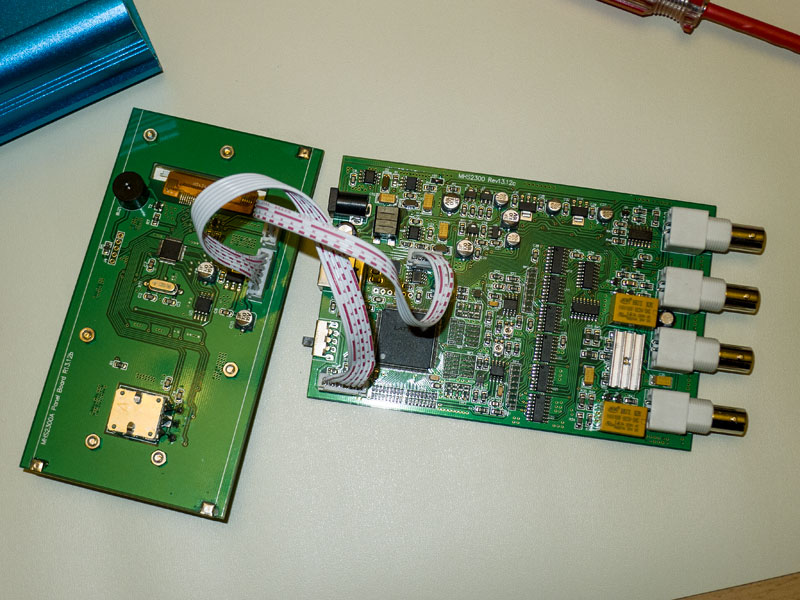

Как и обещал, некоторые потроха:

[boatsman]

судя по всему, можно будет брать и с обычного выхода – настроить ему амплитуду и смещение

Оно почти везде так. Проверять лень - CMOS/TTL всегда сзади.

некоторые потроха

Ожидаемо вполне.

[GogaZh]

Судя по всему, обновили ПО. Брать отсюда.

[l3VGV]

Как показал себя прибор на практике?
