Тема: помогите с выбором осциллографа.

  1. #301
    Завсегдатай Аватар для straus
    Регистрация
    24.01.2009
    Сообщений
    3,259

    По умолчанию Re: помогите с выбором осциллографа.

    Цитата Сообщение от Alex Посмотреть сообщение
    У меня именно такое и было - разделительный + ЛАТР + лампа, когда я импульсниками занимался. Плюс рубильник (Circuit Breaker) в отдельной коробочке, как выключатель выхода. С терминалами для подключения скопа и "петелькой" для одевания токового проба (клипсы). Лампа отдельным выключателем замыкалась, когда опасности нет а померять вход надо поточнее (скоп был со специальными "опциями" для силовой электроники).
    Да, всё именно так. Только выключатель испытуемого устройства сделан отдельным от MCB ("автомата"), поскольку у MCB ограниченный ресурс переключений и мой щёлкает громко. И лампа конечно замыкается при необходимости, причём был под рукой выключатель с лампичкой внутри - его и поставил - когда "бареттер" срабатывает (он спрятан в нишу) - лампочка в выключателе начинает светиться.
    Всё это мелочи, но очень облегчают работу.
    Единственное, что забыл - есть одна розетка для мощных испытуемых устройств, она подключена после защиты но до разделительного трансформатора - на неё надо было повесить RCD (УЗО по нашему).

  2. #302
    Завсегдатай Аватар для l3VGV
    Регистрация
    02.05.2009
    Адрес
    Псков
    Возраст
    42
    Сообщений
    1,016

    По умолчанию Re: помогите с выбором осциллографа.

    Цитата Сообщение от Alex Посмотреть сообщение
    Кому-то ведь нужны и скопы на 50 и 100ГГц, раз уж их выпускают, ценой почти в миллион долларов.
    Залинкую ещё раз! этот полляма$ но сразу видно что вещь хорошая, можно смело брать!



    ---------- Сообщение добавлено 15:08 ---------- Предыдущее сообщение было 15:06 ----------

    Цитата Сообщение от Alex Посмотреть сообщение
    Этого при 8/10 битах может не хватить.
    А постоянно нехватает. Такая дичь на экране, что оно просто бесполезно если оба сигнала не растянуть на весь размах. да и при этом смотришь на палку на экране и неясно, это сигнал или косяк округления? Для этого хайрез тоже хочется...

  3. #303
    Завсегдатай Аватар для Openreel
    Регистрация
    02.09.2006
    Адрес
    Санкт-Петербург
    Возраст
    49
    Сообщений
    3,130

    По умолчанию Re: помогите с выбором осциллографа.

    Цитата Сообщение от straus Посмотреть сообщение
    Ну в принципе для этого выпускаются осциллоскопы с дифференциальными входами.
    Вроде только мейнфреймы такое умели, нынче это для совсем фанатов.
    Значительно проще купить дифпроб. К примеру древний Тек P6046 стоит вменяемых денег.

    Цитата Сообщение от Alex Посмотреть сообщение
    А они в нормальных скопах, ничуть не хуже. Только стоят в 100 раз дороже
    Так про что и речь. А если это в каком условном Риголе за 400, то точно деньги на ветер, фича есть, толку ноль.
    Причем, если мне(редко) не хватает 8 бит шины, то сразу хочется минимум 36 каналов, да желательно с декодированием команд проца, короче сразу надо большой прошный гроб, на 60+каналов.
    Поэтому на встроенные анализаторы в дешевых скопах вообще не смотрю.

    ---------- Сообщение добавлено 15:12 ---------- Предыдущее сообщение было 15:09 ----------

    Цитата Сообщение от l3VGV Посмотреть сообщение
    Порядка 2х минут.
    Уже можно жить. Ригол минут 20 пишет
    WBR, Michael.
    Цель расчетов - понимание, а не числа (с) Хемминг.

  4. #304
    Завсегдатай Аватар для l3VGV
    Регистрация
    02.05.2009
    Адрес
    Псков
    Возраст
    42
    Сообщений
    1,016

    По умолчанию Re: помогите с выбором осциллографа.

    Цитата Сообщение от Openreel Посмотреть сообщение
    Уже можно жить. Ригол минут 20 пишет
    Получается зря я свой овончик ругал, овончик - прости меня!

  5. #305
    Завсегдатай Аватар для straus
    Регистрация
    24.01.2009
    Сообщений
    3,259

    По умолчанию Re: помогите с выбором осциллографа.

    У меня в давние времена был С9-28 - первый в Киеве и кажется первый на на Украине. Причём в личном пользовании. Пользоваться конечно можно было, но некоторые нюансы дико раздражали. Например тормознутость - после подачи сигнала он появлялся на экране секунды через полторы. Ну и непонятные ограничения - если выбрать отображение векторами (как на всех современных цифровых скопах), а не точками - блокировались все остальные пункты меню. Вообще многое в нём бесило.

  6. #306
    Завсегдатай Аватар для Yurgen
    Регистрация
    23.05.2005
    Адрес
    Из Замкадья
    Возраст
    52
    Сообщений
    1,518

    По умолчанию Re: помогите с выбором осциллографа.

    По поводу логических анализаторов из Китая, на FPGA можно сделать гораздо более интересную штуку
    https://www.sump.org/projects/analyzer/

  7. #307
    Не хочу! Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,981

    По умолчанию Re: помогите с выбором осциллографа.

    Цитата Сообщение от Yurgen Посмотреть сообщение
    По поводу логических анализаторов из Китая, на FPGA можно сделать гораздо более интересную штуку
    Она может быть интересна только тем, что работает на более высоких частотах.
    В остальном - намного дороже китайских клонов Saleae, и совершенно примитивный и тормозной софт на Яве, который толком ничего не умеет.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  8. #308

    По умолчанию Re: помогите с выбором осциллографа.

    Цитата Сообщение от Alex Посмотреть сообщение
    китайских клонов Saleae,
    которьій не раз меня вьіручал
    was f&#228;llt, das soll man auch noch stossen

  9. #309
    Завсегдатай Аватар для l3VGV
    Регистрация
    02.05.2009
    Адрес
    Псков
    Возраст
    42
    Сообщений
    1,016

    По умолчанию Re: помогите с выбором осциллографа.

    Сразу становится понятно зачем в осцилоскопе думатель, тач скрин, и вообще всё остальное. Хороший канал у Rohde & Schwarz.


  10. #310
    Не хочу! Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,981

    По умолчанию Re: помогите с выбором осциллографа.

    Цитата Сообщение от l3VGV Посмотреть сообщение
    Хороший канал у Rohde & Schwarz.
    Это да, но стоимость токового проба тебе может не понравится

    Тот что у меня был, стоил $2.5K, но есть конечно и по проще, особенно те, что DC не меряют или сильно ограничены по частоте.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  11. #311
    Завсегдатай Аватар для straus
    Регистрация
    24.01.2009
    Сообщений
    3,259

    По умолчанию Re: помогите с выбором осциллографа.

    Цитата Сообщение от Alex Посмотреть сообщение
    Это да, но стоимость токового проба тебе может не понравится
    Ну если хороший прибор - не жалко. Можно пересесть с "Майбаха" на "Бентли", а на разницу купить прибор.
    Только вот что надо выпускать, чтобы такой прибор окупился?

  12. #312
    Завсегдатай Аватар для l3VGV
    Регистрация
    02.05.2009
    Адрес
    Псков
    Возраст
    42
    Сообщений
    1,016

    По умолчанию Re: помогите с выбором осциллографа.

    Цитата Сообщение от Alex Посмотреть сообщение
    Это да, но стоимость токового проба тебе может не понравится

    Тот что у меня был, стоил $2.5K, но есть конечно и по проще, особенно те, что DC не меряют или сильно ограничены по частоте.
    Ну так он наверняка на от постоянки до много МГц

    А если поскромнее брать, то кетай нынче спасает:

    http://www.ebay.com/itm/CP-06-AC-DC-...IAAOxyHWJSHauC

    есть с полосой до 400кГц, но и токи сразу больше, но ценник всёравно доступны.

  13. #313
    Не хочу! Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,981

    По умолчанию Re: помогите с выбором осциллографа.

    Цитата Сообщение от l3VGV Посмотреть сообщение
    Ну так он наверняка на от постоянки до много МГц
    То был LeCroy AP015:
    http://www.tequipment.net/LeCroy/AP0...urrent-Probes/
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  14. #314
    Завсегдатай Аватар для .Васильев
    Регистрация
    04.04.2007
    Адрес
    новгородская обл Пестово на Мологе
    Сообщений
    10,761

    По умолчанию Re: помогите с выбором осциллографа.

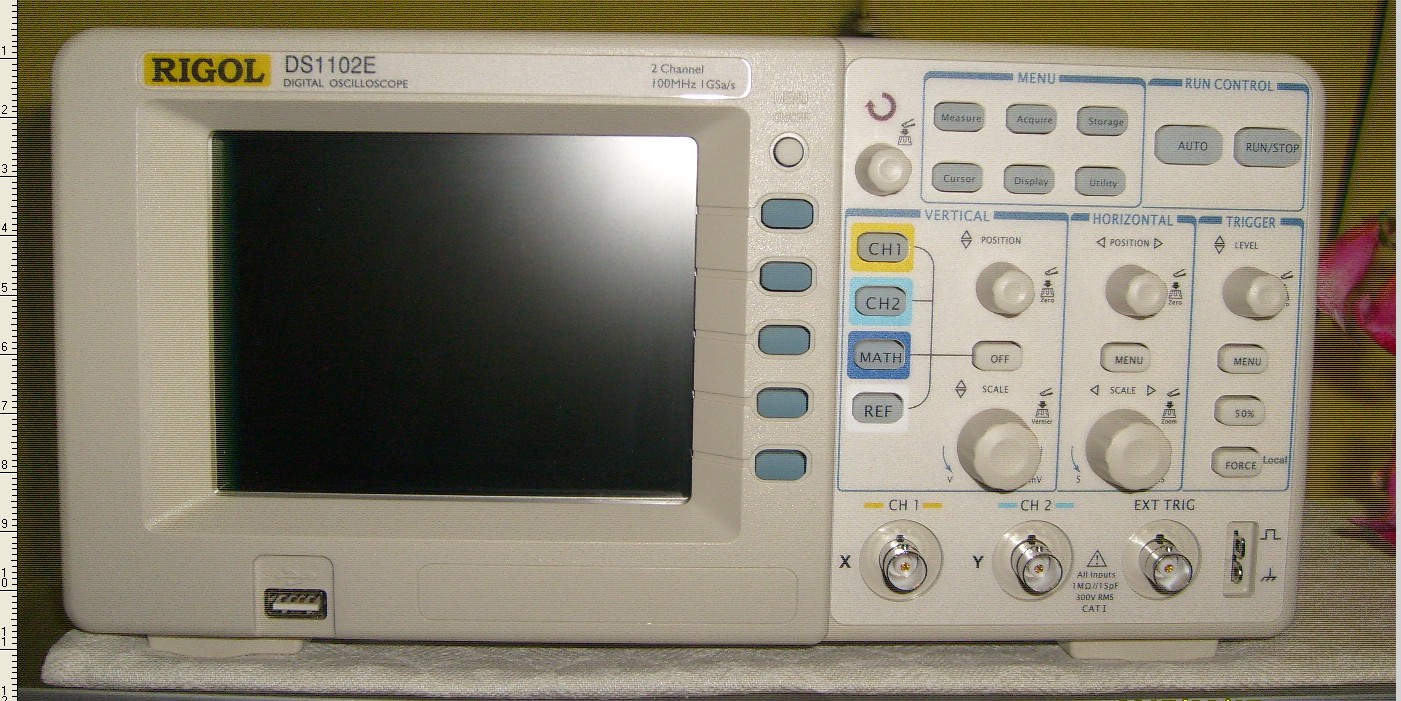

    Прислали вот такой осциллограф .

    ---------- Сообщение добавлено 19:54 ---------- Предыдущее сообщение было 17:25 ----------

    Как интересно в нем анализатор спектра работает?
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	Ригол DS1102E.jpg
Просмотров:	588
Размер:	299.8 Кб
ID:	299484
    С уважением Максим.

  15. #315
    Завсегдатай Аватар для l3VGV
    Регистрация
    02.05.2009
    Адрес
    Псков
    Возраст
    42
    Сообщений
    1,016

    По умолчанию Re: помогите с выбором осциллографа.

    Кнопочку MATH надо понажимать, там будет, я полагаю.

  16. #316
    Завсегдатай Аватар для Openreel
    Регистрация
    02.09.2006
    Адрес
    Санкт-Петербург
    Возраст
    49
    Сообщений
    3,130

    По умолчанию Re: помогите с выбором осциллографа.

    Цитата Сообщение от .Васильев Посмотреть сообщение
    Как интересно в нем анализатор спектра работает?
    В плане качества? Для звуковых целей имхо бесполезно, для сильно выше по частоте - лучше чем ничего.
    WBR, Michael.
    Цель расчетов - понимание, а не числа (с) Хемминг.

  17. #317
    Завсегдатай Аватар для boatsman
    Регистрация
    10.03.2004
    Адрес
    Москва
    Возраст
    60
    Сообщений
    2,695

    По умолчанию Re: помогите с выбором осциллографа.

    Цитата Сообщение от .Васильев Посмотреть сообщение
    Как интересно в нем анализатор спектра работает?
    Быстрое преобразование Фурье, ищи Math-FFT.
    Yours Aye, Ilya

  18. #318
    Завсегдатай Аватар для .Васильев
    Регистрация
    04.04.2007
    Адрес
    новгородская обл Пестово на Мологе
    Сообщений
    10,761

    По умолчанию Re: помогите с выбором осциллографа.

    Цитата Сообщение от boatsman Посмотреть сообщение
    Быстрое преобразование Фурье, ищи Math-FFT.

    Нашел. Разбираюсь потихоньку
    С уважением Максим.

  19. #319
    Завсегдатай Аватар для straus
    Регистрация
    24.01.2009
    Сообщений
    3,259

    По умолчанию Re: помогите с выбором осциллографа.

    Он же вроде 8-битый, так что от тамошнего спектроанализатора толку мало.

  20. #320
    Завсегдатай Аватар для Openreel
    Регистрация
    02.09.2006
    Адрес
    Санкт-Петербург
    Возраст
    49
    Сообщений
    3,130

    По умолчанию Re: помогите с выбором осциллографа.

    Цитата Сообщение от straus Посмотреть сообщение
    Он же вроде 8-битый, так что от тамошнего спектроанализатора толку мало.
    Если надо заглянуть выше звуковухи, то 8 бит лучше чем 0, но конечно маловато. Можно спектры импульсников приблизительно смотреть.

    Цитата Сообщение от .Васильев Посмотреть сообщение
    Разбираюсь потихоньку
    Надо мануал читать обязательно, там много взаимовлияющих опций, по всем менюшкам раскиданных. Скоп простой по цифровым меркам, но значительно сложней советских аналоговых.
    WBR, Michael.
    Цель расчетов - понимание, а не числа (с) Хемминг.
