    Сообщение Функциональный Генератор цифровых (и аналоговых) сигналов

    Генератор JKGEN.

    Работая над несколькими цифровыми устройствами для аудио, у меня произошел небольшой "пук в сторону", в результате которого появилось данное устройство.

    В первую очередь, я конечно его делал для себя, и устройство очень сильно помогло в нескольких случаях, но нужно ли оно вообще? Небольшое описание - под спойлером:

    Скрытый текст

    Генератор цифровых аудиосигналов JKGEN-384/12. ©2013, Alex Torres.
    Основной элемент современной аудиотехники – ЦАП (Цифро-Аналоговый Преобразователь). Входом микросхемы аудио-ЦАПов является шина I2S, формально являющаяся одной из разновидностей синхронной последовательной шины )SPI). При этом название “I2S” относится только к смыслу входящий в нее сигналов данных (SDATA), битовой (BCLK) и канальной (WCLK или LRCLK, что тоже самое) синхронизации и общей синхронизации (MCLK). Физически сигналы могут быть TTL/CMOS, PECL, LVDS, RS485 и т.п., а логический протокол может быть Philips-I2S, Left Justify (LJ), Right Justify с различной битностью (RJ24, RJ16), TDMCA, etc.
    Вход готового устройства «ЦАП» (не микросхемы, непосредственно) может быть SPDIF/TOSLINK (коаксиальный или оптический последовательный канал) или I2S. Сам «готовый ЦАП» обычно состоит из SPDIF/TOSLINK-приемника (преобразователь SPDIF/TOSLINK в I2S).

    При разработке, отладке, проверках ЦАПов, необходимо подать ему на вход соответствующий сигнал. Обычно для этого используют CD/DVD плеер – для подачи SPDIF/TOSLINK, используя диск, на котором записаны соответствующие тестовые сигналы, или компьютер со звуковой картой, имеющей соответствующие выходы. В качестве такой звуковой карты часто используются USB аудио-интерфесы (PCM27xx, PCM29xx), некоторые из которых помимо SPDIF имеют и I2S выходы, и позволяют работать непосредственно с самим ЦАПом, минуя приемник (особенно, если его нет, и ЦАП обладает только I2S входом). Эти интерфейсы работают максимум в формате 48/16, для использования форматов с более высоким разрешением уже нужны более продвинутые USB устройства – Amanero, EDEL, Flamenco и т.д. Подобные интерфейсы в сочетании с компьютером дают большое удобство и гибкость, позволяя генерировать различные тестовые сигналы. Описываемый генератор предназначен для тех же целей, однако в отличие от компьютера – это достаточно малогабаритное, автономное устройство (возможно и питание от батареи/аккумулятора – устройство потребляет всего несколько ватт). Есть также некоторые преимущества и в оперативности в работе (переключение режимов шины, частоты шины и т.д. осуществляется намного быстрее чем в случае компьютерных интерфейсов, в которых некоторые вещи вообще трудно или невозможно изменить).

    Основные сигналы, режимы работы, технические характеристики генератора:
    1. Пользовательский интерфейс:
    - управление одной ручкой валкодера с нажатием;
    - индикация: цветной 2” TFT дисплей;
    - апдейт прошивки с USB Flash (Disc On Key) через разьем на плате;
    - сохранение до 8 пользовательских настроек в энергонезависимой памяти;

    2. Выходные сигналы:
    - буферированный I2S (SDATA, BCLK, WCLK, MCLK), 3.3в CMOS;
    - форматы выходной шины: I2S, LJ, RJ24, RJ16;
    - разрядность передаваемых данных: 16, 24, 32;
    - частота выходной шины (Fs): 44.1, 48, 88.2, 96, 176.4, 192, 352*, 384*, kHz
    - аналоговый выходной стерео сигнал** со встроенного ЦАПа.

    3. Выходные разьемы:
    - 2xRCA для подключения коакcиального кабеля, сигнал SPDIF ("настоящий" и "3.3v CMOS-уровня");
    - TOTX – для подключения оптического кабеля, сигнал TOSLINK;
    - IDC10 – сигналы выходной шины I2S, в нем же дополнительные сигналы (Scale, переключение на внешний генератор, питание 5в для внешних переходников***);
    - 2xRCA – выходной аналоговый сигнал.

    4. Тактирование:
    - внутренне тактирование, от встроенного двухчастотного генератора, частота MCLK 22/24 МГц (512 Fs)
    - внешнее тактирование (сигнал MCLK выходной шины переключается на вход, выдается сигнал “Scale” для переключения сетки частот) – 512 или 1024Fs;
    - частота внешнего тактового сигнала и зависимость от полярности сигнала “Scale” определяются автоматически.

    5. Форма генерируемых сигналов:
    - сигналы группы I: синус, 200мс пачки синуса, треугольник, пила, прямоугольник;
    - сигналы группы II: синус с переменной частотой (свип), двойной тон (IMD), белый шум, розовый шум, константа, цифровой ноль.

    6. Частота генерируемых сигналов:
    - для сигналов группы I: фиксированная из ряда 0.1, 1, 5, 10, 20, 50, 100, 200, 500, 1000 Гц, 5, 10, 15, 20, 30, 40, 50, 60 кГц., плавное изменении (поразрядно) частоты до 0.1 до 99999.9кГц;
    - превышение генерируемой частотой половины частоты цифрового сигнала (шины) индицируется красным цветом;
    - для сигнала «синус с переменной частотой» задается начальное и конечное значение частот из ряда фиксированных частот (см. выше). Шаг изменения частоты – 1/24 октавы, длительность посылки одной частоты – 20мс, время между пакетами – 200мс.
    - для сигнала «константа» возможность изменить поразрядно каждую цифру (4 бита из общих 32-х), по умолчанию передается число 0xA1B2C3D4.
    - для сигнал «двойной тон» существует три режима: 60/7000Гц с соотношением амплитуд 4:1, 250/8020Гц, также с соотношением 4:1 а также 6000/7000Гц с соотношением 1:1.

    7. Амплитуда генерируемых сигналов:
    - цифровая регулировка амплитуды: 0дБ, -6дБ, -20дБ, -40дБ, -60дБ.
    - управление стереоканалами: левый+правый синфазно (L+R), левый+правый противофазно (L-R), ортогональные (сдвиг фаз 90 градусов) сигналы (LxR), только левый(L), только правый (R), оба выключены (Mute). В выключенном канале(ах) передается цифровой ноль.

    8. Питание устройства:
    - от адаптера 7.5В 0.5-1А
    - от аккумулятора 6В.
    - от любого источника постояного тока 6-9В с током не менее 0.5А

    * частоты шины 352 и 384кГц предназначены для проверки прохождения самих сигналов шины в различных устройствах, правильная передача данных не гарантирована.
    ** аналоговый выход работает только при установке I2S в режим I2S или LJ, в RJ24 и RJ16 аналоговый выход отключен.
    *** внешние переходники могут, к примеру, использоваться для преобразования сигналов шины CMOS в RS485, LVDS, LVPECL, etc.
    [свернуть]


    Экран выглядит вот так:
    Нажмите на изображение для увеличения.

Название:	jk_gen_screen.jpg
Просмотров:	921
Размер:	28,5 Кб
ID:	187658

    Блок-схема устройства:

    Нажмите на изображение для увеличения.

Название:	Gen_Block.png
Просмотров:	987
Размер:	11,7 Кб
ID:	194441


    Осциллограммы:
    http://forum.vegalab.ru/showthread.p...=1#post1758468

    Измерения:
    http://forum.vegalab.ru/showthread.p...=1#post1758471

    http://forum.vegalab.ru/showthread.p...=1#post1758476
    Так выглядит основная плата (в варианте генератора не все детали устанавливаются) :

    Нажмите на изображение для увеличения.

Название:	jkgen_main1.jpg
Просмотров:	1041
Размер:	82,4 Кб
ID:	194442

    Комплект плат (на фотографии плата передней панели с кнопками, другой вариант - с энкодером):

    Нажмите на изображение для увеличения.

Название:	JkGen_Set_PCB.jpg
Просмотров:	987
Размер:	362,9 Кб
ID:	194443

    P.S. После различных дополнений (в частности - добавления аналоговых выходов), устройство стало генератором не только цифровых сигналов, но и обычным низкочастотным (до 100кгц) функциональным генератором сигналов.

    Выглядеть в сборе будет примерно так:

    Нажмите на изображение для увеличения.

Название:	jkg_view.png
Просмотров:	780
Размер:	56,4 Кб
ID:	194828

    А так оно уже выглядит "в металле":

    Нажмите на изображение для увеличения.

Название:	G384-12.JPG
Просмотров:	1118
Размер:	110,9 Кб
ID:	198674

    Более подробное описание, чем то что под спойлером, и более поздняя версия, так что кое что может немного отличаться о написанного выше.

    Теперь и с DSD!
    Добавлены новые "фичи":
    - генерация цифровых сигналов в формате DSD-64x на цифровом выходе
    - генерация цифровых сигналов в формате DSD-128x на цифровом выходе
    - генерация цифровых сигналов в формате Left Justify протоколом DoP (DSD Over PCM), на цифровом выходе и на выходе SPDIF.

    Генерируются синус, треугольник и меандр, все 1кГц. Уровень не регулируются, поканально также как и для PCM:
    L,R
    L, -R
    L,
    R,
    Mute.
    --------------------
    4 June 2014: выложена новая прошивка, http://www.altor.co/downloads
    Ver 3.4.07:
    • Impulse Test Added
    • CrossSample Test Added
    • Sine Squared Signal Added
    • Frequency Sweep improved
    • Digital Attenuation improved (0..-20dB 1dB step, -20..-90dB 10dB step)


    Добавлены сигналы для проверки импульсных характеистик, джиттер-тест (J-Test), генерация сверхмалых (от 1 миллигерца) частот.
    Вложения Вложения
    Последний раз редактировалось Alex; 25.08.2014 в 15:06.
    "Да мне-то то, меняйтесь!"(с)анек.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  2. Начинающий
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    57
    Сообщений
    27.321

    По умолчанию Re: Генератор цифровых сигналов

    Цитата Сообщение от yan Посмотреть сообщение
    А вот килогерц 16 бит как-то незамысловато выглядит со всеми гармониками в -120.
    Никакого дизеринга не применяется? Просто округление из плавающей точки?
    В данном случае - да дизеринга нет, я там не совсем правильно мерял - сейчас переделал и заменил картинку.

    Цитата Сообщение от yan Посмотреть сообщение
    Что за ЦАП/выхлоп?
    PCM5101A + ФНЧ на TLV2372, оба - спаяные на куске макетки (плата под них еще в производстве).
    ОУ будет стоять другой, с меньшими искажениями, припаял что под руку подвернулось из маложрущего (это критично!)
    Последний раз редактировалось Alex; 27.07.2013 в 18:04.
    "Да мне-то то, меняйтесь!"(с)анек.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  3. Завсегдатай Аватар для yan
    Регистрация
    21.12.2004
    Адрес
    Чебоксары
    Возраст
    41
    Сообщений
    1.267

    По умолчанию Re: Генератор цифровых сигналов

    Alex, У вас же есть генерация белого шума. Наверное можно было бы попробовать этот шум подмешать в качестве дизера. Из прямоугольного распределения треугольное делается тривиально. Алгоритм потребует не сильно много ресурсов, если не применять нойз-шейпинг. А зашейпенная шумовая полка может вызвать глупые вопросы.

    Цитата Сообщение от Alex Посмотреть сообщение
    ОУ будет стоять другой, с меньшими искажениями
    Возможно, искажения тут обуславливаются больше самим ЦАПом pcm5101. Приходилось лично наблюдать интермоды 19+20 ниже -110дБ на выходе заурядных TL072 после 1853.

  4. Начинающий
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    57
    Сообщений
    27.321

    По умолчанию Re: Генератор цифровых сигналов

    Цитата Сообщение от yan Посмотреть сообщение
    Alex, У вас же есть генерация белого шума. Наверное можно было бы попробовать этот шум подмешать в качестве дизера.
    Это и делается, но - в другом устройстве
    В этом - я посчитал совершенно излишним, для его назначения.
    Цитата Сообщение от yan Посмотреть сообщение
    Возможно, искажения тут обуславливаются больше самим ЦАПом pcm5101.
    Да, но все же TLV2372 не самый лучший для аудио ОУ, КНИ у него довольно большой, а что онс ам маленький в MSOP8 - тут роли не играет, на готовую плату я все равно OPA1662 в SO8 поставил. Если будет дорого - заменю на что подешевле.
    "Да мне-то то, меняйтесь!"(с)анек.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  5. Частый гость Аватар для Gennadyi
    Регистрация
    23.03.2005
    Адрес
    Республика Крым, автономная :-)
    Возраст
    60
    Сообщений
    325

    По умолчанию Re: Генератор цифровых сигналов

    Немного не в тему, но зато про DSD
    Если частоту дискретицации DSD - 2822,4 кГц (44,1*64) разделить на 128, то получим 22,05 кГц.
    Т.е 128 тактами 1-битного DSD можно описать синусоидальный сигнал с частотой 22,05 кГц.
    Теперь вопрос : Как будет выглядеть эта 128-битная, повторяющаяся последовательность "0" и "1", описывающая эту синусоиду ?

    Положительная вершина синусоиды - все "1"
    Отрицательная - все "0"
    Переход через нулевой уровень - чередование 0-1-0-1

    Мне представляется так
    0101 0101 1011 0111 0111 1011 1111 1111 - 1111 1111 1101 1110 1110 1101 1010 1010 - это положительная полуволна
    1010 1010 0100 1000 1000 0100 0000 0000 - 0000 0000 0010 0001 0001 0010 0101 0101 - это отрицательная полуволна

    Где я неправ ?
    Предложите свой вариант
    И как эта последовательность будет выглядеть после ЦАП-а (r-c цепочки) на осциллогафе) ?
    Не любо - не слушай, а врать не мешай !
    ", было бы величайшей ошибкой думать," (c) В. И. ЛЕНИН ПСС том 42, стр. 74

  6. Начинающий
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    57
    Сообщений
    27.321

    По умолчанию Re: Генератор цифровых сигналов

    Цитата Сообщение от Gennadyi Посмотреть сообщение
    Положительная вершина синусоиды - все "1"
    Отрицательная - все "0"
    Переход через нулевой уровень - чередование 0-1-0-1
    Это больше на трапецию похоже
    А я сделал что-то на треугольник похожее. Скоп потом покажу, нет под рукой ЦАПа с DSD, отдал послушать.

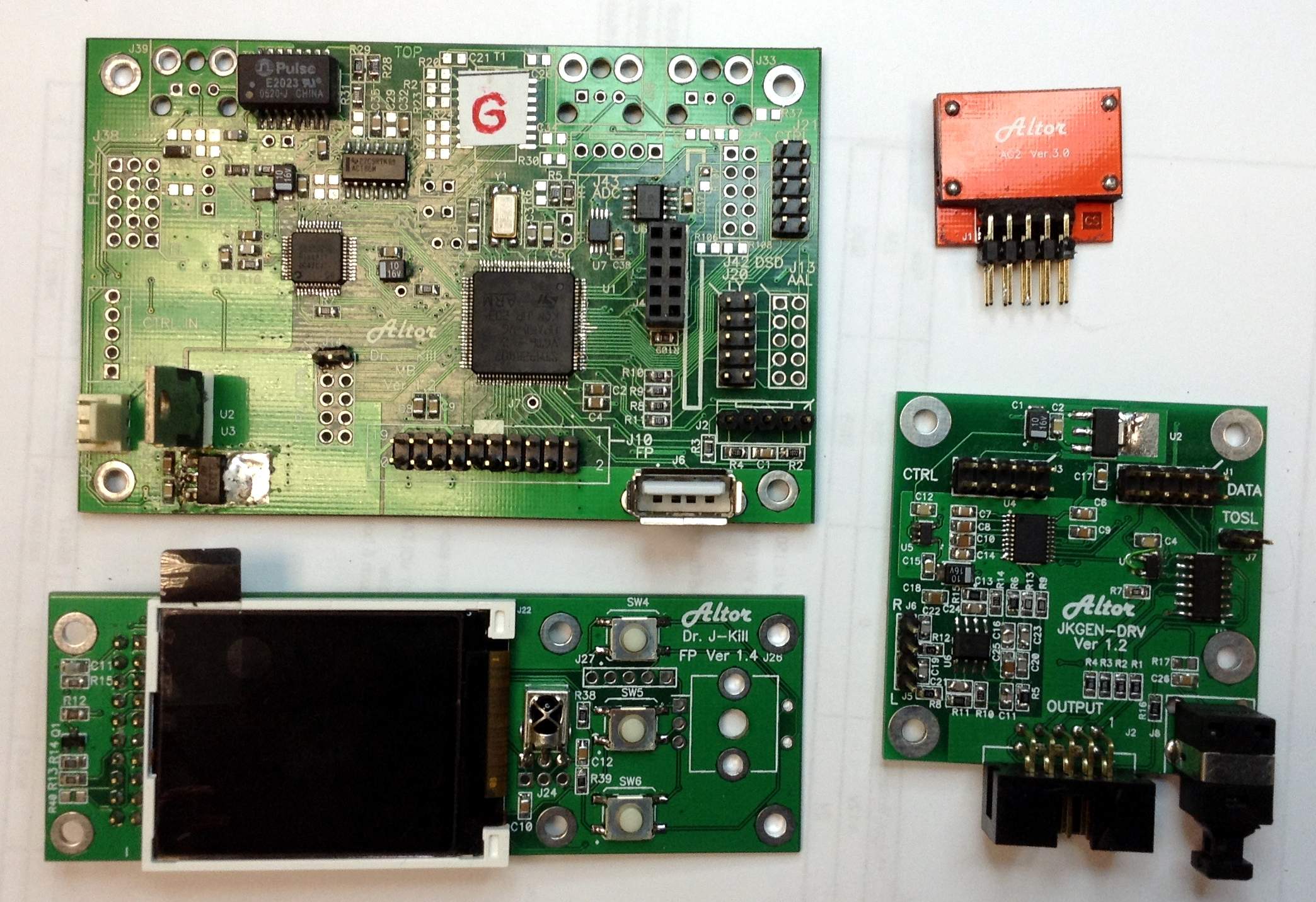

    Но вот есть новая фотка - весь комплект плат генаратора:
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	JkGen_Set_PCB.jpg
Просмотров:	421
Размер:	362,9 Кб
ID:	190795
    "Да мне-то то, меняйтесь!"(с)анек.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  7. Частый гость Аватар для Gennadyi
    Регистрация
    23.03.2005
    Адрес
    Республика Крым, автономная :-)
    Возраст
    60
    Сообщений
    325

    По умолчанию Re: Генератор цифровых сигналов


    Offтопик:
    Цитата Сообщение от Alex Посмотреть сообщение
    Это больше на трапецию похоже
    А я сделал что-то на треугольник похожее. Скоп потом покажу, нет под рукой ЦАПа с DSD, отдал послушать.
    Что скоп показал ? На что похоже ?


    Не любо - не слушай, а врать не мешай !
    ", было бы величайшей ошибкой думать," (c) В. И. ЛЕНИН ПСС том 42, стр. 74

  8. Начинающий
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    57
    Сообщений
    27.321

    По умолчанию Re: Генератор цифровых сигналов

    Цитата Сообщение от Gennadyi Посмотреть сообщение
    Что скоп показал ? На что похоже ?
    ЦАП забрали в итоге навсегда, а другой мне сейчас некогда делать.
    Все же, DSD в плане приоритетов у меня где-то на предпоследнем месте, причем с конца...
    "Да мне-то то, меняйтесь!"(с)анек.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  9. Частый гость Аватар для Gennadyi
    Регистрация
    23.03.2005
    Адрес
    Республика Крым, автономная :-)
    Возраст
    60
    Сообщений
    325

    По умолчанию Re: Генератор цифровых сигналов

    Цитата Сообщение от Alex Посмотреть сообщение
    ЦАП забрали в итоге навсегда, а другой мне сейчас некогда делать.
    Все же, DSD в плане приоритетов у меня где-то на предпоследнем месте, причем с конца...
    Это RC-ЦАП так понравился, что его забрали ?
    Не любо - не слушай, а врать не мешай !
    ", было бы величайшей ошибкой думать," (c) В. И. ЛЕНИН ПСС том 42, стр. 74

  10. Начинающий
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    57
    Сообщений
    27.321

    По умолчанию Re: Генератор цифровых сигналов

    Цитата Сообщение от Gennadyi Посмотреть сообщение
    Это RC-ЦАП так понравился, что его забрали ?
    Да не, то не RC а DSD1792
    С RC оно так себе.
    "Да мне-то то, меняйтесь!"(с)анек.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  11. Частый гость Аватар для Gennadyi
    Регистрация
    23.03.2005
    Адрес
    Республика Крым, автономная :-)
    Возраст
    60
    Сообщений
    325

    По умолчанию Re: Генератор цифровых сигналов

    Цитата Сообщение от Alex Посмотреть сообщение
    Да не, то не RC а DSD1792
    С RC оно так себе.
    Может и так (себе), но скоп на RC тоже должен что-то показывать ;)
    Делали-же D-усилители с прямым DSD входом - DSD Power DAC
    3. OUTPUT FILTER DESIGN
    Не любо - не слушай, а врать не мешай !
    ", было бы величайшей ошибкой думать," (c) В. И. ЛЕНИН ПСС том 42, стр. 74

  12. Начинающий
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    57
    Сообщений
    27.321

    По умолчанию Re: Генератор цифровых сигналов

    пусть делают
    Мне DSD в нем сейчас некогда доделывать, это софт, а я сейчас механикой для всего этого занимаюсь. софт можно и потом проапгрейдить.
    "Да мне-то то, меняйтесь!"(с)анек.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  13. Начинающий
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    57
    Сообщений
    27.321

    По умолчанию Re: Генератор цифровых сигналов

    Из чего корпус для такого девайса лучше делать - 1,5мм сталь или 1,5мм алюминий?
    "Да мне-то то, меняйтесь!"(с)анек.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  14. . Аватар для derrik
    Регистрация
    26.03.2008
    Адрес
    Хайфа
    Сообщений
    1.254

    По умолчанию Re: Генератор цифровых сигналов

    Цитата Сообщение от Alex Посмотреть сообщение
    Из чего корпус для такого девайса лучше делать - 1,5мм сталь или 1,5мм алюминий?
    Зачем делать?? Готовых коробок навалом.
    Вот этим позвони www.ryt.co.il
    у них много всяких-разных

  15. Начинающий
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    57
    Сообщений
    27.321

    По умолчанию Re: Генератор цифровых сигналов

    Цитата Сообщение от derrik Посмотреть сообщение
    Зачем делать?? Готовых коробок навалом.
    Прорезать окна, просверлить дырки, поставить стендофы, пэмы, сделать надписи в готовых коробках - будет стоить ровно столько-же, сколько делать коробку с нуля, а по Ритовским ценам - думаю что еще и дороже.
    Потому как порезать лист, согнуть и покрасить - стоит недорого.
    "Да мне-то то, меняйтесь!"(с)анек.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  16. Начинающий
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    57
    Сообщений
    27.321

    По умолчанию Re: Генератор цифровых сигналов

    Ну так все-же - сталь или люминий? То есть - нужно ли тут магнитное экранирование? Мне кажется, что пофиг, сталь чуть дешевле, люмний- легче по весу.
    "Да мне-то то, меняйтесь!"(с)анек.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  17. По умолчанию Re: Генератор цифровых сигналов

    Цитата Сообщение от Alex Посмотреть сообщение
    Ну так все-же - сталь или люминий? То есть - нужно ли тут магнитное экранирование?
    А если смотреть на пром девайсьі? понятно в большинстве случаев, маркетинг и "что дешевле".
    Но вот в руках пром ЦАП pioneer на ПЦМ63 автомобильньій, насквозь стальной и в большей части омедненньій.
    а знаменитьій AMBER 3501 сплошь алюминий. Тек2445 - тоже люминь.
    was f&#228;llt, das soll man auch noch stossen

  18. Начинающий
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    57
    Сообщений
    27.321

    По умолчанию Re: Генератор цифровых сигналов

    Цитата Сообщение от Wired Посмотреть сообщение
    А если смотреть на пром девайсьі?
    А там кто в лес кто по дрова - одни делают сталь, другие люминий, а некоторые вообще оклеенный внутри фольгой пластик.
    "Да мне-то то, меняйтесь!"(с)анек.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  19. По умолчанию Re: Генератор цифровых сигналов

    Цитата Сообщение от Alex Посмотреть сообщение
    А там кто в лес кто по дрова - одни делают сталь, другие люминий, а некоторые вообще оклеенный внутри фольгой пластик.
    Исходя из єтого и вьівод Делай, как удобнее.
    was f&#228;llt, das soll man auch noch stossen

  20. Начинающий
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    57
    Сообщений
    27.321

    По умолчанию Re: Генератор цифровых сигналов

    Цитата Сообщение от Wired Посмотреть сообщение
    Делай, как удобнее.
    Да мне пофиг.
    "Да мне-то то, меняйтесь!"(с)анек.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  21. Начинающий
    Автор темы
    Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    57
    Сообщений
    27.321

    По умолчанию Re: Генератор цифровых сигналов

    Добавил ссылки на сообщения с осцилограммами и спектрами в первое сообщение (переносить сами картинки - больно муторно), добавил предварительную версию более подробного описания.
    "Да мне-то то, меняйтесь!"(с)анек.
    <>
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

Страница 3 из 6 Первая 12345 ... Последняя

Метки этой темы

Социальные закладки

Социальные закладки

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
