Овальные динамики

[rogozhin]

Предлагаю обсудить эту тему! У кого какие наблюдения об особенностях, достоинствах, недостаках такой формы!

[rogozhin]

А вы знаете кстати что у самого распространенного размера овалов - 6 на 9" (16х24см), размер диффузора порядка 13х21см, что представляет собой снова наше с вами горячо любимое и давно знакомое золотое сечение 1:1,618. Интересное "совпадение"

[Charcoal]

а я бы хотел овальный аналог СФР175А, для двухполоски.

[vokivon]

а я бы хотел овальный аналог СФР175А, для двухполоски.

Мне бы 6ГД-1РРЗ, парочку. Были такие эллипсы в радиолах "Фестиваль", середины прошлого века, они побольше чем 6*9... а может воспоминания юности не отпускают.

5ГД-1РРЗ есть, то же эллипс, он поменьше 6ГД-, но тоже больше, чем 6*9, и то же хорош в звучании.

"давно знакомое золотое сечение 1:1,618. Интересное "совпадение" = добавить ноту снизу и ноту сверху получим практически октаву для перехода из "поршня" в зональное излучение, а это очень неплохо, имхо.

[Alexander]

размер диффузора порядка 13х21см, что представляет собой снова наше с вами горячо любимое и давно знакомое золотое сечение

Offтопик:
Вот так и выяснится,что овалы нам подбросили инопланетяне

[Peredelkin1]

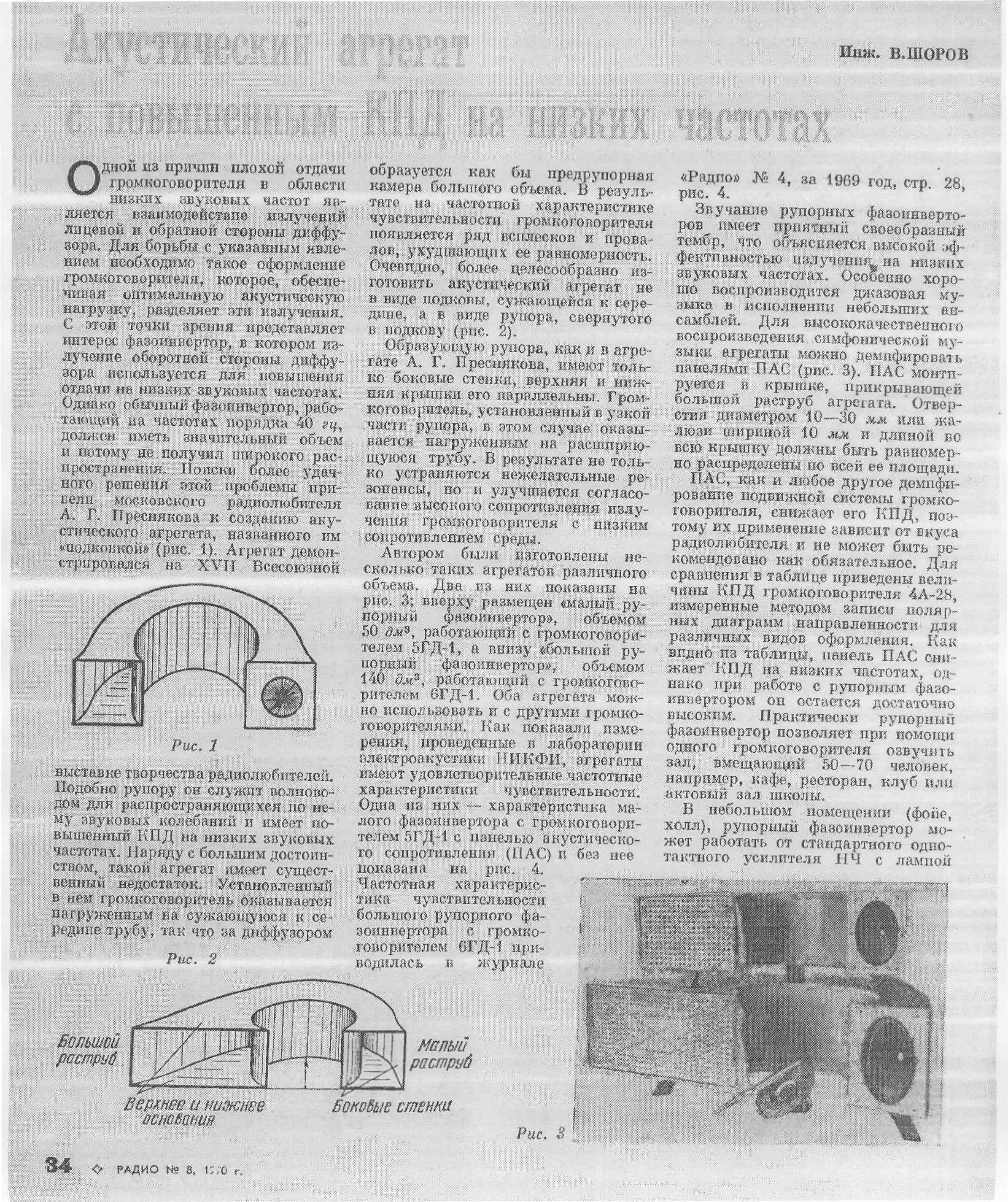

Шоров клепал овалы.

[Stasman]

Вы совершенно правы: какие-либо зоны мембраны перестают двигаться синфазно именно когда длинна излучаемой волны становится меньше двух диаметров мембраны, проверьте.
При более длинных звуковых волнах, или более низких частотах, мембрана работает как одно целое, т.е. как "поршень".
При более коротких звуковых волнах, или более высоких частотах, начинает преобладать "зонный" режим излучения.
Самое ошибочное восприятия понятия "зонный" - это что мембрана начинает излучать "пятнами". В реальности "зоны" = концентрические кольца от звуковой катушки к периферии мембраны (справедливо для круглых диффузоров), ширина такого кольца зависит от частоты сигнала.
Проверка: скоростная видеозапись, синус на динамик, частотой синуса ловите "стоячие волны", под определённым углом освещения.
У эллипсной формы мембраны всё происходит иначе.
На мягких бумажных диффузорах это явно видно.
На "жёстких" мембранах с эластичным подвесом большой возможный ход будет маскировать изгибы самой поверхности мембраны.

Однако! А нету ли какого нибудь более простого способа увидеть на какой частоте происходит выход из поршневого режима. На АЧХ, например или импедансе ?

[Alexander]

А нету ли какого нибудь более простого способа увидеть на какой частоте происходит выход из поршневого режима. На АЧХ, например или импедансе ?

По сопротивлению не видно,но можно диффузор подсвечивать под углом светодиодным стробоскопом запитаным от генератора с близкой частотой.

[maglevitos]

Offтопик:

диффузор подсвечивать под углом светодиодным стробоскопом

я клею маленький кусочек фольги

[Nitro]

Есть и специализированные приборы и скоростная съемка просто так наглядней, чем по АЧХ говорить " Шеф у меня версия ! " ;)

[Ka4aN]

А если все-ж не только по АЧХ, но и по ватерфолу тоже сравнить? Кстати, у меня вскоре будет такая возможность - сравнить два динамика из одной серии, один 8" другой 9х6.

[Alexander]

Есть и специализированные приборы

Это и есть стробоскопы,только лазерные.

[Dmitr_RE]

В большинстве случаев на импедансе все видно, кроме случаев когда диффузор очень мягкий.

[Костя Мусатов]

Обычно переход к зональному излучению виден на з-ке появлением зазубрин на, теоритически, гладкой кривой.

[iwan2010]

Д.Х. Шифман "Громкоговорители конструирование и производство" 1965г. стр.27.- Громкоговорители с овальными, или эллиптическими диффузорами обладают более широкой диаграммой направленности в плоскости малой оси.

[Alexander]

Громкоговорители с овальными, или эллиптическими диффузорами обладают более широкой диаграммой направленности в плоскости малой оси.

Более широкой относительно чего? Относительно круглого динамика диаметром с меньший* размер овала будет точно такая-же ДН,только у круголого она будет широкая во все стороны а у овала нет.

[Stasman]

Alexander,Nitro,Dmitr_RE,Костя Мусатов, Спасибо ! Но хотелось бы услышать "начальника транспортного цеха"

[vokivon]

Однако! А нету ли какого нибудь более простого способа увидеть на какой частоте происходит выход из поршневого режима. На АЧХ, например или импедансе ?

Как увидеть было предложено уже несколько способов, выбирайте доступный и удобный Вам.
Начало выхода из режима "поршня" для круглого динамика = геометрия, когда в эффективный (излучающий) диаметр можно уложить больше половины длины волны (в сторону повышения частот), остальное - от лукавого - гибкость, криволинейность мембраны, гибкость центрирующей шайбы, эластичность внешнего подвеса, короткозамкнутый виток на керне, материал гильзы катушки, количество слоёв, высота намотки... любые ухищрения чтобы распрямить, растянуть АЧХ хоть на какую-то относительную "полку".

[Stasman]

Как увидеть было предложено уже несколько способов, выбирайте доступный и удобный Вам.
Начало выхода из режима "поршня" для круглого динамика = геометрия, когда в эффективный (излучающий) диаметр можно уложить больше половины длины волны (в сторону повышения частот), остальное - от лукавого - гибкость, криволинейность мембраны, гибкость центрирующей шайбы, эластичность внешнего подвеса, короткозамкнутый виток на керне, материал гильзы катушки, количество слоёв, высота намотки... любые ухищрения чтобы распрямить, растянуть АЧХ хоть на какую-то относительную "полку".

Вы уходите от ответа. Ладно, попробуем по другому. Кривообразующая диффузора и материал влияют на частоту выхода из поршневого режима или нет ?

[Gudronov]

Кривообразующая диффузора и материал влияют на частоту выхода из поршневого режима или нет ?

В точку . Для общего случая еще и характер отражения волны в дифе от горфа играет не последнюю роль.

[vokivon]

Вы уходите от ответа. Ладно, попробуем по другому. Кривообразующая диффузора и материал влияют на частоту выхода из поршневого режима или нет ?

Кривообразованные диффузоры, по сравнению с просто конусными, будут естественно отличаться шириной полосы частот выхода из поршня, купольные так же будут иметь отличия, при прочих равных условиях (идентичность эффективного диаметра), но дело в том, что этими отличиями можно пренебречь, так как это доли процента отклонений от основной границы перехода.
Материал, из которого выполнен диффузор, точно так же влияет на ширину полосы частот перехода, чем жёстче диффузор - тем уже "пограничные условия".
По-поводу визуализации: если верить в безинерционность светодиодного стробоскопа, то подавая на динамик и стробоскоп одну и ту же частоту, можно применить линию задержки для организации фазового сдвига и отснять "полную картину" движений диффузора, растянутую во времени.
