Метод измерения джиттера

[Андрей К]

Уважаемые форумчане, всем доброго вечера!
У меня хорошая новость - "Неуловимого Джо" можно не только увидеть, но и посчитать по картинке спектра в Jitter Test.
Ссылка на сайт MSB tech с авторским описание методики, с примерами и формулой расчета джиттера: www.msbtech.com/support/JitterPaper.pdf
Формулу перегнал в Эксель.

По теме было написано ранее:

..несколько сообщений с изображениями здесь: https://forum.vegalab.ru/showthread....=1#post1089997 Это такой специфический сигнал. Первый раз увидел ссылку Audiomaniac*а на журнал Stereofile с измерениями, использующими данный сигнал: https://forum.vegalab.ru/showthread....=1#post1077344 Потом нашел этот тест в Arta Software. Суть сводится к тому, что "юбка" основной гармоники 11025 Гц должна отсутствовать при отсутствии джиттера, только "шумовое основание". Это видно, если сгенерированный в Arta сигнал запустить на частотный анализ в Adobe Audition. На выходе различных цифровых источников "юбка" смещается вверх (как интересно выразился) по-разному: где-то на уровень -110 дБ, где-то ниже или выше. Как из этого вывести конкретные цифры, мне лично, не известно.

Arta без лицензионного ключа в демо-моде прекрасно генерит тестовый сигнал. В меню Mode, надо выбрать любой пункт, кроме первого и в появившемся пункте - Generator, использовать последнюю строчку.
Не увидел никакой разницы в результатах для использования сигналов 16/44 и 24/44 на устройстве понимающем все форматы.

[Сухоруков Сергей]

Далее я поменял приемник на WM8804

Андрей, как по-Вашему, почему такая разница по сравнению с CS8412? Из-за другой PLL?

[Nikolay_Po]

IMHO, очевидно да. Может и не строго в самой ФАПЧ, а в общем - в конструкции на основе этой микросхемы - с учётом разводки выводов с кристалла - степени изоляции ФАПЧ от помех.

[AfArt]

Материал по джиттеру - http://nwavguy.blogspot.com/2011/02/...it-matter.html

[Deemon1970]

Андрей К, подскажите пожалуйста какой размер и тип окна следует выбирать в спектраплюсе при измерении джиттера? Какая должна быть частота АЦП относительно ЦАПа и частота выборки в спектраплюсе (Fs, 2Fs, 4Fs...) ?
это пример одного и того же источника с разными окнами.

PS/ пик берётся первый справа от сигнала?

[Андрей К]

Судя по картинке, косяк в измерениях не в параметрах окна и частоте выборки. Там все просто: Усреднение бесконечность, окно 128к Hanning, Частоты не ниже Fs. Попробуйте мой сигнал. Разрешение 24 бита в Спектраплюсе обязательно.

[Deemon1970]

Андрей К, спасибо. Дело было в "Avg:1" вместо "Avg:infinite".

[Андрей К]

Андрей К, спасибо

Всегда пожалуйста.

По поводу пиков сигнала: брать надо симметричные относительно Fs/4. Но их наличие говорит о грубых косяках в схемотехнике. Смотреть надо "ровность забора" по уровню -130dB и уровень шумовой полки. При моих параметрах на приличном устройстве шумовая полка должна садиться ниже -140dB. Померяте разные системы и все увидите сами.

[ViktKors]

Если есть возможность, лучше взять не 16-ти битные сигналы, а 24-х битные
jtest_44k_24.flac
jtest_48k_24.flac
(файлы нашел в инете где-то, но вроде нормальные)

Тогда в идеале на картинке должен быть только один пик - основного тона (fs/4).
Все остальные пики (иногда и несимметриные в том числе, или пусть меня поправят) - тот или иной джиттер.
ИМХО, бесконечное усреднение не всегда удобно, достаточно 20 - 40, а вот ФФТ можно взять побольше. 1.048.576 (=2^20) - вполне нормально


Правда это джиттер не только ЦАП, но и измерительной звуковухи, но это можно отловить применяя АЦП на разных fs.

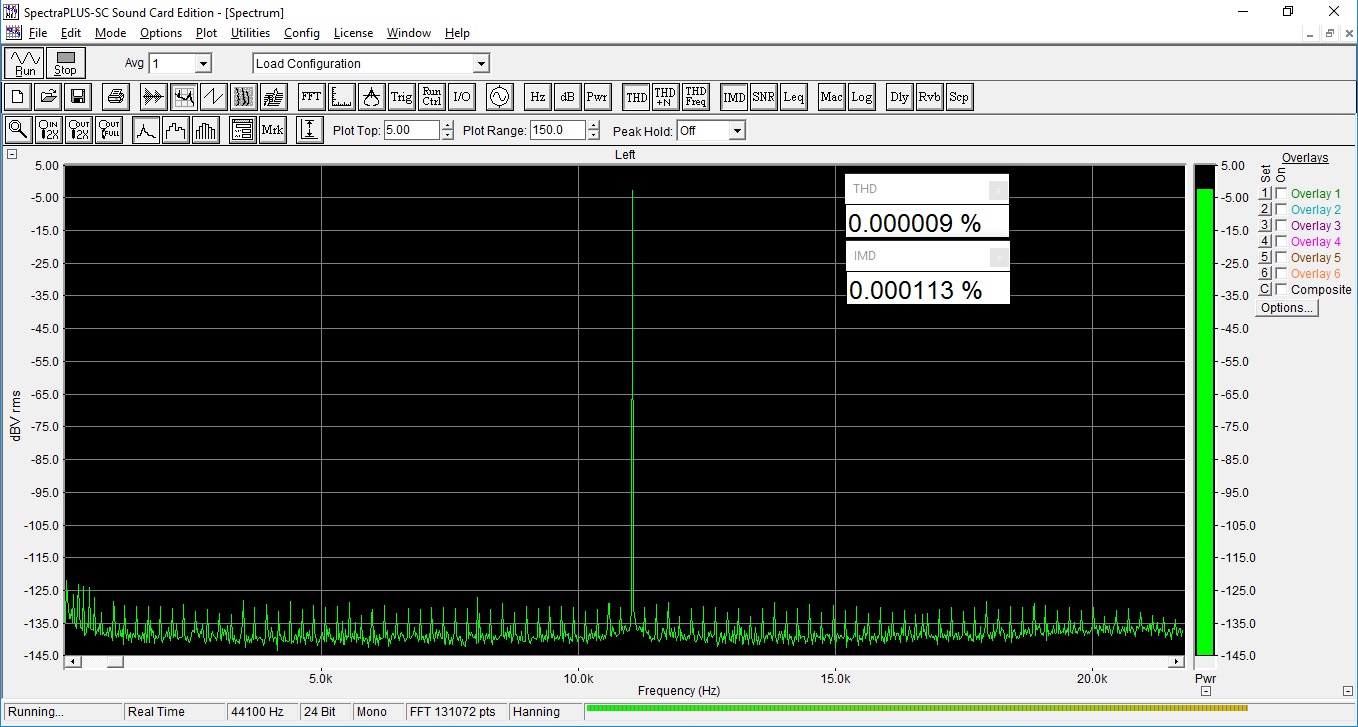

Неидеальный сигнал может выглядеть как-то так:



Ну и конечно, это не весь джиттер, а только его периодическая компонента.
Например джиттер от равномерного фазового шума так не виден.

Т.е. это тест на "нормальность" СПДИФ-приемника. В СПДИФ сигнале огромен джиттер данных. Его безусловно нужно подавить, и именно степень такого подавления показывает подобный тест.

Если-бы на примере проступал (возможно частично) "забор" как на 16-ти битном тесте - это говорило бы о плохом подавлении джиттера данных. Интенсивности пиков можно было-бы загнать в файл от Андрей К, и подсчитать джиттер данных количественно.

[Meta|_]

Судя по картинке, косяк в измерениях не в параметрах окна и частоте выборки. Там все просто: Усреднение бесконечность, окно 128к Hanning, Частоты не ниже Fs. Попробуйте мой сигнал. Разрешение 24 бита в Спектраплюсе обязательно.

Я, кончно, извиняюсь, но тестовый сигнал в Вашем архиве не соответствует описанию по ссылке в заглавном посте. У Вас перещёлкивается только младший разряд, а не все, как задумано авторами методики.
Это легко увидеть, если открыть файл в HEX-редакторе.
В таком варианте действительно глупо использовать 24-разрядный сигнал, т. к. младший бит зачастую будет просто проигнорирован ЦАПом.

Впрочем, если в тракте используется дизеринг, то с большой вероятностью с Вашим сигналом тоже получатся результаты, близкие к истине.

А вот ViktKors выложил правильный сигнал.

ЗЫ: Удивительно, что более, чем за год никто не обратил внимания

[demon_rt]

Выложу и свои измерения J:

CD проигрыватель Denon DCD3000 в режиме CD


CD проигрыватель Denon DCD3000 в режиме SPDIF на стоковом чипе YM3623


CD проигрыватель Denon DCD3000 в режиме SPDIF на DIR9001


Карточка ESI Juli@


У кого есть интерес про переход с YM3623 на DIR9001 вот #198
