    По умолчанию Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    .
    25.04.2012 года.
    .
    .
    Апгрейд, модернизация, ремонт катушечных магнитофонов (смотри заголовок темы), а также, магнитофонов Олимп-006, Олимп-700, Олимп-701, Олимп-702, Олимп А-400.
    .
    Обсуждается конструкция магнитофонов и узлов, схемотехника магнитофонов и отдельных блоков.
    .
    Любые схемы, новые схемы модернизации магнитофонов приветствуются.
    Любые печатные платы, новые печатные платы модернизации магнитофонов приветствуются.
    .
    Любые чертежи узлов, чертежи модернизаций узлов магнитофонов приветствуются.
    Любые чертежи новых деталей для магнитофонов приветствуются.
    .
    Любая документация по магнитофонам приветствуется.
    Любые описания по магнитофонам приветствуются.
    .
    Применение любой, даже экзотической элементной базы приветствуется, в том числе высокоскоростных ОУ, качественных конденсаторов и т.д.
    .
    Любая другая полезная техническая и иная информация по магнитофонам приветствуется.
    .
    Любые ссылки на аналогичные темы в других форумах приветствуются.
    Например.
    Ремонт катушечных магнитофонов Олимп
    http://rt20.mybb2.ru/viewtopic.php?f=3&t=52
    Ремонт магнитофона Электроника ТА1-003
    http://rt20.mybb2.ru/viewtopic.php?f=3&t=36537
    .
    Вот интересная ссылка...
    Электроника-004 .
    http://forum.vegalab.ru/showthread.p...лектроника-004
    .
    Схемы включения микросхемы К157УЛ1 без разделительного конденсатора на входе.
    http://forum.vegalab.ru/showthread.p...=1#post2042569
    http://forum.vegalab.ru/showthread.p...=1#post2043999
    .
    Чертежи держателя катушек а-ля Akai. Проверено в железе.
    http://forum.vegalab.ru/showthread.p...=1#post1528595
    .
    Ссылки в интернет на альбомы высокого качества схем магнитофонов и узлов от магнитофонов.
    http://forum.vegalab.ru/showthread.p...=1#post2365425
    .
    Блоки питания для магнитофонов Электроника ТА1-003 , Олимп-003 , Электроника-004 . Варианты HI-FI , HI-END .
    http://forum.vegalab.ru/showthread.p...=1#post2478271
    .
    Схемы усилителей воспроизведения магнитофонов
    Олимп-003
    Олимп-004
    Электроника ТА1-003
    Электроника-004 вариант 1
    Электроника-004 вариант 2
    http://forum.vegalab.ru/showthread.p...=1#post2505717
    .
    Схемы Усилителей для наушников и выходные буферы магнитофонов (схемы хорошего качества)
    Олимп-003
    Олимп-004 вариант 1
    Олимп-004 вариант 2
    Электроника ТА1-003
    Электроника-004 вариант 1
    Электроника-004 вариант 2
    http://forum.vegalab.ru/showthread.p...=1#post2507129
    .
    Заменил и добавил файлы 08.07.2018 г.
    .
    Схемы щумоподавителей магнитофонов (схемы хорошего качества)
    Олимп-003 запись
    Электроника ТА1-003 запись
    Электроника-004 вариант 1 запись
    Электроника-004 вариант 2 К157ХП3
    .
    Олимп-003 воспроизведение
    Электроника ТА1-003 воспроизведение
    Электроника-004 вариант 1 воспроизведение
    http://forum.vegalab.ru/showthread.p...=1#post2507280
    .
    Схемы управления ведущим двигателем магнитофонов (схемы хорошего качества)
    Электроника ТА1-003 вариант 1 ДМ-5
    Электроника ТА1-003 вариант 2 ДМ-5
    Электроника-004 вариант 1 ДБ-95
    Электроника-004 вариант 2 Shinano Tokki (Japan)
    http://forum.vegalab.ru/showthread.p...=1#post2507426
    .
    Усилитель воспроизведения УВ для Олимп-003, Электроника ТА1-003, Электроника-004 на основе схемы Олимп-003 (Электроника ТА1-003).
    PCAD 2006 , минимальная толщина 0.3 мм, минимальный зазор 0.3 мм, переходное отверстие D1.0 х d0.5 мм.
    Гербер файлы (для Китая).
    Усилитель воспроизведения УВ для Олимп-003, Электроника ТА1-003, Электроника-004 на основе схемы Олимп-004 .
    PCAD 2006 , минимальная толщина 0.3 мм, минимальный зазор 0.3 мм, переходное отверстие D1.0 х d0.5 мм.
    Гербер файлы (для Китая).
    http://forum.vegalab.ru/showthread.p...=1#post2512199
    .
    Шумоподавитель КА157ХП3 SMD (пайка в отверстия елочкой) для Электроника-004 вариант 2 на основе схемы из Радиохобби 2000 № 1 .
    PCAD 2006 , минимальная толщина 0.3 мм, минимальный зазор 0.3 мм, переходное отверстие D1.0 х d0.5 мм.
    Гербер файлы (для Китая).
    Шумоподавитель К157ХП3 DIP-24 для Электроника-004 вариант 2 на основе схемы из Радиохобби 2000 № 1 .
    PCAD 2006 , минимальная толщина 0.3 мм, минимальный зазор 0.3 мм, переходное отверстие D1.0 х d0.5 мм.
    Гербер файлы (для Китая).
    Сам журнал Радиохобби 2000 № 1 .
    http://forum.vegalab.ru/showthread.p...=1#post2512645
    .
    Регулятор скорости с кварцевой стабилизацией частоты для магнитофонов Олимп-003 , Электроника ТА1-003 на основе схемы регулятора скорости Олимп-004 .
    PCAD 2006 , минимальная толщина 0.25 мм, минимальный зазор 0.25 мм, переходное отверстие D1.0 х d0.5 мм (сами платы уже сделаны).
    SMD компоненты, DIP компоненты.
    Гербер файлы (для Китая).
    http://forum.vegalab.ru/showthread.p...=1#post2512645
    .
    Усилитель для наушников и выходной буфер для магнитофонов Олимп-003, Электроника ТА1-003 , Электроника-004 на основе схемы Олимп-003 .
    PCAD 2006 , минимальная толщина 0.3 мм, минимальный зазор 0.3 мм, переходное отверстие D1.0 х d0.5 мм.
    Гербер файлы (для Китая).
    DIP компоненты.
    http://forum.vegalab.ru/showthread.p...=1#post2513578
    .
    Усилитель воспроизведения для Олимп-003, Электроника ТА1-003 , Электроника-004 .
    PCAD 2006 , минимальная толщина 0.3 мм, минимальный зазор 0.3 мм, переходное отверстие D1.0 х d0.5 мм.
    Гербер файлы (для Китая).
    DIP компоненты.
    http://forum.vegalab.ru/showthread.p...=1#post2515010
    .

    Offтопик:
    К большому сожалению, тема ""Электроника 004" в разделе "Модернизация (Твик)" форумчанином "Ремонт-NIK" закрыта по неизвестным причинам на неопределенный срок.

    .
    Последний раз редактировалось Jenyok; 22.07.2018 в 20:32.

  2. Завсегдатай
    Автор темы
    Аватар для Jenyok
    Регистрация
    05.11.2007
    Адрес
    Moscow
    Сообщений
    1.351

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

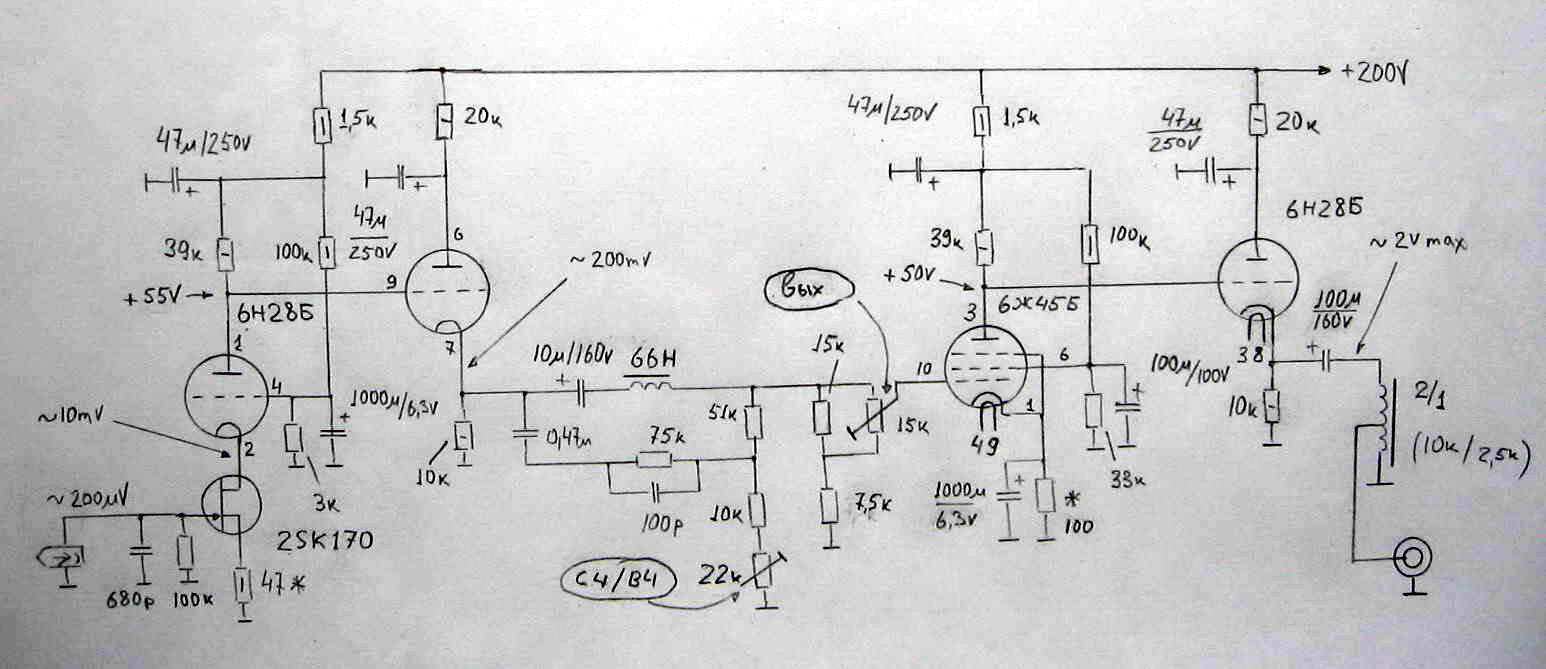

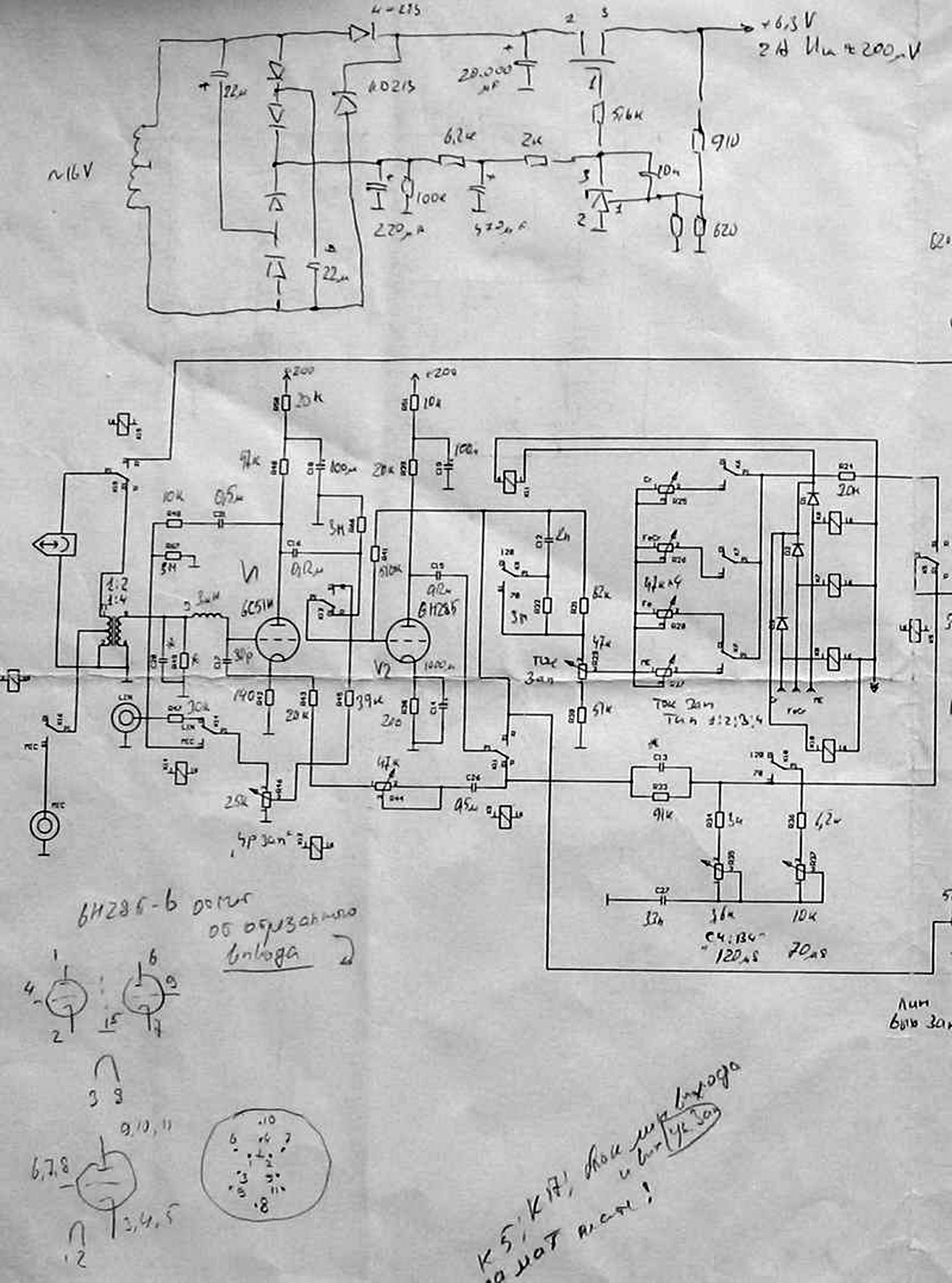

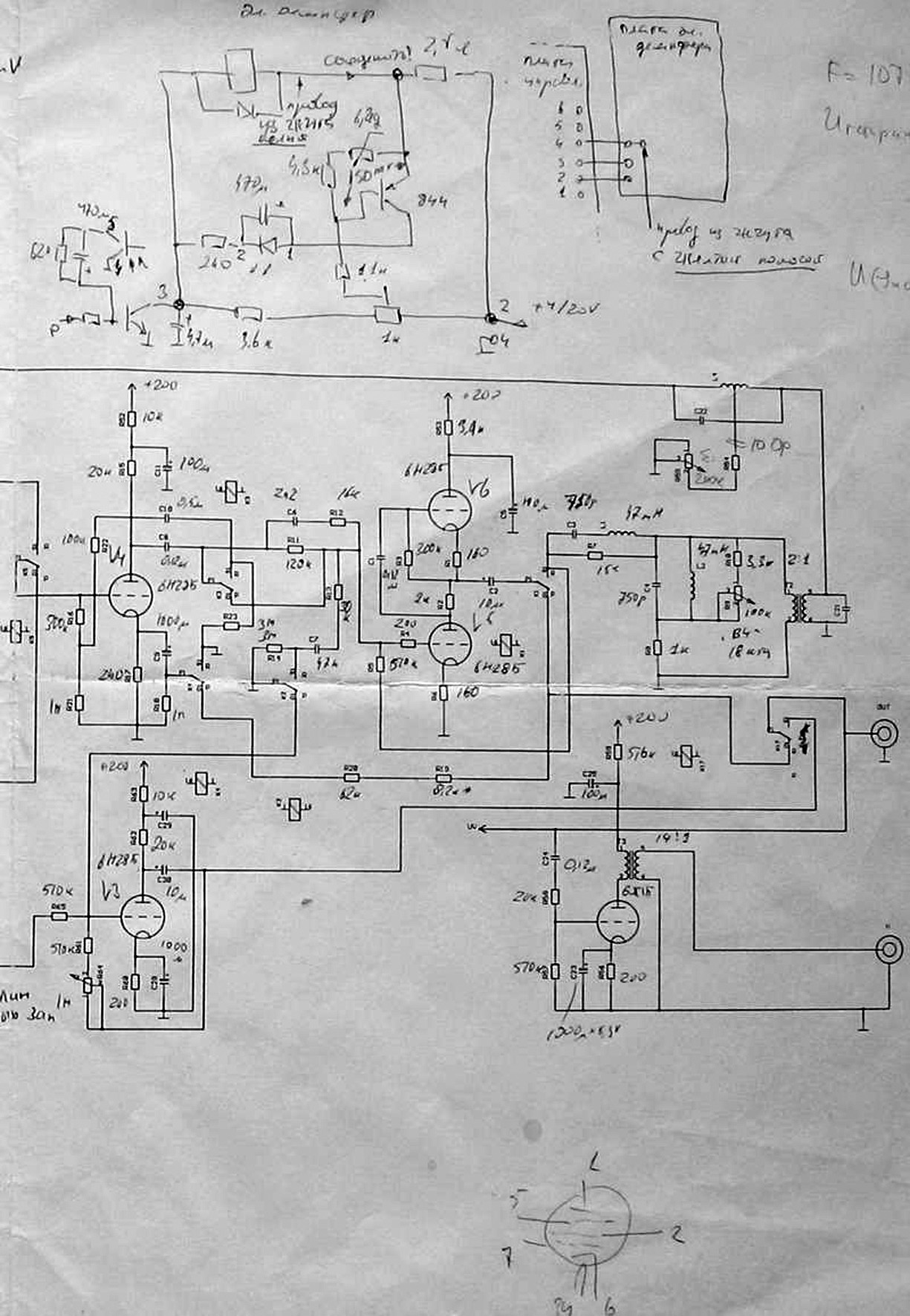

    Нажмите на изображение для увеличения.

Название:	oli_01_3.gif
Просмотров:	1700
Размер:	10,0 Кб
ID:	157106
    Нажмите на изображение для увеличения.

Название:	oli_01_2.gif
Просмотров:	1245
Размер:	3,5 Кб
ID:	157107
    .
    Доработка магнитофонов Олимп .
    .
    Я с давних пор являюсь страстным поклонником записи на катушечные магнитофоны. Начинал я свою магнитофонную эпопею со старого отцовского "Маяка", с тех пор за свою жизнь поменял 6 катушечников. На данном этапе у меня топовая модель советского периода "Олимп МПК-005С" выпуска 1992 года, которая производилась Кировским электромашиностроительным объединением им. Лепсе, куплен он был по объявлению в газете в 1997 году за $50.
    Правда, «родного" от него на данный момент осталась только механика, кстати, сделанная на высочайшем уровне, и корпус, на котором красуется гордая надпись "Сделано в СССР".
    "Олимп МПК-005С" относится к моделям с трех моторным ЛПМ, транспорти - рующим ленту со скоростями 9,53 и 19,05 см/с, и прямым приводом тонвала. Ведущий двигатель снабжён схемой кварцевой стабилизации скорости. Имеется полный автореверс, срабатывающий по ракорду ленты с помощью оптоэлектрон - ного датчика. Натяжение ленты осуществляется автоматически с помощью двух электронно-механических натяжителей с высокой точностью.
    Магнитофон имеет пять головок: две воспроизводящих(одна работает в прямом направлении, вторая-на реверсе), одна записывающая,одна стирающая и,наконец, головка автопоиска.
    Управление сервисными функциями (автопоиск, таймер, счётчик ленты и т.д.) осуществляется с помощью трёх микроконтроллеров 145 серии.

    Тракт воспроизведения

    Собственно переделка магнитофонной приставки началась с полного удаления следующих блоков: усилителя воспроизведения (УВ), платы вакуумно-люминисцентного индикатора (кстати, врущего безбожно и дающего кучу высокочастотных помех на тракт записи/воспроизведения) и демонтажа с общей платы элементов, относящихся к микрофонному стерео усилителю, входу сигнала с радиотрансляционной линии и выходу по току бытовой аппаратуры; в итоге остался один линейный вход и один линейный выход по напряжению, действующее значение которого составляет 500мВ при 0дб. Вместо отечественных разъёмов были установлены RCA "Monitor Audio". Также были удалены все электронные коммутаторы серии К547 и заменены на реле.
    УВ был заменён на новый, входные каскады которого имеют гальваническую связь с головками воспроизведения и собраны на малошумящих PNP транзисторах КТ3107Ж, отобранных по шуму в процессе настройки УВ. Дальнейшее усиление и коррекция АЧХ осуществляется операционниками OPA2604, также имеющими прямую связь со входным каскадом. Преимуществом такого построения схемы является минимальное количество разделительных конденсаторов в цепи сигнала (один на выходе ОУ), серьёзно влияющих на звук - сравните с "родной" схемой, где сигнал с головок воспроизведения подавался через отечественные электролитические конденсаторы!!! Звук убивался на корню.
    Новый УВ содержит четыре идентичных канала (так как головок воспроизведения две), переключение выходов которых осуществляется герметизированными реле РЭС-47 с позолоченными контактами и "умеющими" переключать микро токи, по команде блока, определяющего направление движения ленты.
    Полоса воспроизводимых частот УВ на скорости 19.05 см/с составляет 20Гц-25кГц по уровню -0.5дб при использовании ленты "Ampex". Отношение сигнал/шум+фон около 65дб, что позволило отказаться от каких-либо систем шумопонижения (планировавшихся в процессе переделки), что так же положительно сказалось на звуке - тракт получился короче.
    Сигнал с головок воспроизведения подаётся по самодельному кабелю, сделанному из XLO Pro (моножилы). Конструкция обычна для малосигнальных цепей - витая пара, заключённая в медную оплётку, которая заземлена с одного конца в одной точке с "холодным» проводником прямо на входе УВ. Кабель заключён во фторопластовый кембрик во избежание замыкания с экраном УВ или шасси.

    Тракт записи

    Тракт записи также подвергся довольно сильным изменениям: перво-наперво штатные операционники К157УД2 были заменены на ОРА2604 от "бурых" и сигнал на головку записи "пошёл" по новым кабелям, таким же, как на головки воспроизведения. Стало ощутимо лучше, но конструкторский зуд не давал покоя)-следующим шагом была добавлена ручная регулировка токов записи и подмагничивания. Для этого был сконструирован встроенный генератор на 400Гц (ток записи) и 15кГц (ток подмагничивания), для манипуляций с генератором были задействованы штатные сдвоенные переменные резисторы под регулировку громкости телефонного усилителя и регулировки уровня записи с микрофона-единственным неудобством при этом стала невозможность регулировать громкость в наушниках. Сигнал на эти переменные резисторы также подаётся по кабелю XLO Pro.
    Штатная коррекция АЧХ записи на дискретных переключателях была полностью отключена и на них выведено управление встроенным генератором.
    Ещё одним необходимым регулировочным моментом штатного оборудования стала точная регулировка фильтра-пробки на частоту ГСП.
    Я имел дело с несколькими "Олимпами" и у всех выяснился один досадный конструктивный просчёт-микроконтроллер управления ЛПМ и микроконтроллер управления вакуумно-люминисцентным индикатором дают ощутимую высокочастотную помеху, хорошо слышимую как на записи, так и на воспроизведении, вследствие очень близкого расположения их ко входным каскадам тракта записи. Поэтому между левой боковой и нижней платами (вид сзади) был установлен медный экран толщиной 5мм, а сверху входной тракт был закрыт алюминиевой пластиной такой же толщины. Индикатор был напрочь удалён вместе со своей платой (так как от его помех избавиться не удалось, даже запитав тракт записи-воспроизведения от отдельного трансформатора). Потеря небольшая, если учесть, что он при всём этом ещё и врёт. После удаления штатного индикатора помеху удалось подавить полностью.
    Вместо штатного индикатора были установлены два прекрасных немецких стрелочных индикатора фирмы "Voltcraft", специально заказанных для такого случая в Германии-правда, ждать их пришлось более месяца. Динамический диапазон их составляет 26дб, поэтому был изготовлен логарифмический преобразователь среднего уровня на 40дб (как говорится, с запасом) с регистрацией пиков +3дб. Всё это хозяйство было смонтировано на новой печатной плате, по установочным размерам и крепежу идентичной старой. Единственной проблемой стала реализация подсветки - но она была успешно решена с помощью лампочек от импортной новогодней гирлянды и простейшего отражателя; лампочки же запитаны от цепи питания накала "старого" индикатора. Точность логарифмирования была выставлена с помощью генератора НЧ - в итоге "стрелки" показывают уровень сигнала с погрешностью меньше полудецибела по всей шкале. Также в правых верхних углах индикаторов были установлены красные миниатюрные пиковые светодиоды.

    Доработка блока питания

    В штатном варианте питание цифровой и аналоговой части аппарата, а также двигателей осуществляются от одного!! силового тороидального трансформатора и общих стабилизаторов. С точки зрения качества это неприемлемый вариант, поэтому был установлен второй тороидальный трансформатор и дополнительная плата с выпрямителями и интегральными стабилизаторами. Тракты воспроизведения и записи были запитаны от раздельных обмоток дополнительного силового трансформатора с собственными стабилизаторами. В новом источнике питания были применены интегральные стабилизаторы "Motorola" c низким уровнем собственных шумов. В штатных выпрямителях отечественные электролиты были заменены на импортные с допустимой рабочей температурой 105 градусов С. Всё питание на аналоговую часть разведено тем же самым кабелем XLO,вплоть до кабеля от первичной обмотки транса до нового сетевого разъёма, установленного на задней стенке аппарата.

    В процессе эксплуатации аппарата была выяснена ещё одна конструктивная недоработка магнитофонной приставки вследствие малой защищённости от сетевых помех цифровой части наблюдалось самопроизвольное включение различных режимов работы. Для устранения этих неприятных эффектов был установлен сетевой фильтр, смонтированный на печатной плате и установленный внутри магнитофона рядом с основным силовым трансформатором. В фильтре использовался дроссель на ферритовом сердечнике из блока питания отечественного телевизора и высоковольтные конденсаторы. На плате фильтра также были установлены два предохранителя 2А - по одному в фазовый и нулевой провода. После указанной доработки все неприятные эффекты как рукой сняло.


    Заключение

    На всю эту доработку ушло около 4 месяцев, но смею Вас заверить, оно того стоило! Звук аппарата невозможно было узнать). Появилась чёткость и динамика, увесистый бас и лёгкий верх, прозрачная середина-при перезаписи с дорогих виниловодов на ленту "Ampex" практически не заметно отличий. Также появилась возможность оперативно перестроить тракт записи для подстройки под любую ленту.
    С тёплым приветом ко всем "магнитофонщикам"
    Гладышев Николай

  3. Завсегдатай
    Автор темы
    Аватар для Jenyok
    Регистрация
    05.11.2007
    Адрес
    Moscow
    Сообщений
    1.351

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    .
    Есть скан копии схем, документации, паспортов, инструкций по эксплуатации следующих магнитофонов.
    Олимп-003
    Олимп-004
    Олимп-005
    Олимп-005С
    Олимп-005С-1
    Олимп-006
    Олимп-700, Олимп-701
    Электроника ТА1-003
    Электроника-004
    .
    Ищется документация и схемы на следующие магнитофоны.
    Олимп А-400
    Олимп-702
    Электроника-004К
    Электроника-004С
    .
    Вопросы по схеме и запросы на файлы прислать в личку или на e-mail.
    Последний раз редактировалось Jenyok; 29.05.2012 в 11:42.

  4. Завсегдатай
    Автор темы
    Аватар для Jenyok
    Регистрация
    05.11.2007
    Адрес
    Moscow
    Сообщений
    1.351

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    Нажмите на изображение для увеличения.

Название:	soundpred9.gif
Просмотров:	2169
Размер:	13,1 Кб
ID:	157126
    .
    Для владельцев магнитофонов Олимп-005 и аналогичных.
    Схема включения микросхемы К157УЛ1 для улучшения характеристик.
    http://www.bluesmobil.com/shikhman/arts/157ul1.htm
    .
    Статья для чтения и экспериментов.
    http://www.qrx.narod.ru/audio/ah.htm
    .
    .
    Нажмите на изображение для увеличения.

Название:	UV_p3k.jpg
Просмотров:	1948
Размер:	220,6 Кб
ID:	157351
    .
    Еще один усилитель воспроизведения.
    Последний раз редактировалось Jenyok; 29.05.2012 в 23:48.

  5. Завсегдатай
    Автор темы
    Аватар для Jenyok
    Регистрация
    05.11.2007
    Адрес
    Moscow
    Сообщений
    1.351

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    Асинхронные однофазные конденсаторные электродвигатели
    ДМ-1, ДМ-5 ТУ16-521.635-84
    .
    Технические характеристики Электродвигателя
    1. Напряжение питания , В 60
    2. Частота питающего напряжения, Гц 50
    3. Ток холостого хода, А, не более 0,4
    4. Ток короткого замыкания, А, не более 0,4
    5. Полезный момент при частоте вращения вала
    600 мин –1, Н*м, не менее 1,3*10-2
    6. Начальный пусковой момент, Н*м, не менее 2,3*10-2
    7. Коэффициент мощности в режиме холостого
    хода, не менее 0,7
    8. Частота вращения вала на холостом ходу, мин-1, не менее 1050
    9. Напряжение трогания, В, не более 40
    10. Сопротивление обмоток потоянному току:
    основной, Ом 100±6%
    вспомогательной, Ом 160±6%
    обмотки таходатчика, Ом 630±60
    11. Емкость конденсатора с рабочим напряжением
    не менее 160 В, включенного в вспомогательную
    обмотку, мкф 5±3%
    12. Режим работы электродвигателя – продолжительный
    13. Предельно допустимое превышение температуры
    обмоток электродвигателя относительно температуры
    окружающей среды, °С, не более 60
    14. Степень нелинейности механической характеристики
    не более 0,19
    15.Степень защиты электродвигателя, по ГОСТ17494 IP00
    16.Синхронная частота вращения, мин-1 1500
    17. Масса электродвигателя, кг, не более 1,6
    18. Габаритные размеры: (116´72´142) мм.
    .
    Таходатчика
    1. Амплитудное значение напряжения таходатчика при
    частоте вращения вала 600 мин-1, В, не менее 0,25
    2. Количество периодов синусоидального напряжения
    за один оборот вала 112
    3. Величина напряжения наводок
    частоты 50 Гц, мВ , не более 75
    4. Коэффициент нелинейных искажений выходного
    напряжения, %, не более 10
    .
    Изготовитель:
    ОАО Электромашиностроительный завод «ЛЕПСЕ»
    Россия, 610006, г. Киров, Октябрьский проспект, 24
    .
    Электродвигатели сняты с производства в 2000 г.
    .
    .
    DM-1_DM-5.doc
    Описание двигателя, присланное с завода изготовителя.
    Последний раз редактировалось Jenyok; 30.05.2012 в 08:27.

  6. Завсегдатай
    Автор темы
    Аватар для Jenyok
    Регистрация
    05.11.2007
    Адрес
    Moscow
    Сообщений
    1.351

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    .
    Нажмите на изображение для увеличения.

Название:	Радиохобби-2000_01_Page_54.jpg
Просмотров:	1933
Размер:	691,8 Кб
ID:	157216
    Нажмите на изображение для увеличения.

Название:	Радиохобби-2000_01_Page_55.jpg
Просмотров:	1426
Размер:	759,4 Кб
ID:	157217
    Нажмите на изображение для увеличения.

Название:	Радиохобби-2000_01_Page_56.jpg
Просмотров:	1920
Размер:	478,6 Кб
ID:	157218
    Нажмите на изображение для увеличения.

Название:	Радиохобби-2000_01_Page_57.jpg
Просмотров:	1255
Размер:	708,8 Кб
ID:	157219
    .
    Доработка схемы СШП на К157ХП3 для магнитофонов Электроника-004 .
    .
    Еще одна схема доработки СШП на микросхеме К157ХП3 .
    .
    Нажмите на изображение для увеличения.

Название:	SDP.gif
Просмотров:	1581
Размер:	24,3 Кб
ID:	157221
    .

  7. Завсегдатай
    Автор темы
    Аватар для Jenyok
    Регистрация
    05.11.2007
    Адрес
    Moscow
    Сообщений
    1.351

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    .
    http://audioportal.su/showthread.php?t=10713
    Модернизация Олимп 00X
    Родственный нам форум http://audioportal.su/
    .
    .
    http://forum.vegalab.ru/showthread.php/3590-Олимп-А-400
    Олимп А-400
    .
    .
    http://forum.vegalab.ru/showthread.p...п-МПК-005-С-1?
    Олимп МПК-005 С-1
    .
    .
    http://forum.vegalab.ru/showthread.p...81%D1%8B/page7
    Замена головок на Олимп-005. Прошу ответов на конкретные вопросы
    .
    .
    http://rw6ase.borda.ru/?1-20-5360-00003081-000-10001-0
    Олимп-006
    .
    .
    http://reeltoreel.3nx.ru/viewtopic.p...b34ddefc5b4708
    Автостоп в Олимпах 005С, тот, что на фоторезисторе
    Последний раз редактировалось Jenyok; 29.05.2012 в 12:11.

  8. Завсегдатай
    Автор темы
    Аватар для Jenyok
    Регистрация
    05.11.2007
    Адрес
    Moscow
    Сообщений
    1.351

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    ГОСТ 19775-87.pdf
    .
    ГОСТ 19775-87
    Головки магнитные для магнитофонов
    .
    .
    ферритовые магнитные головки.pdf
    .
    Ферритовые магнитные головки
    .
    .
    Магнитофонные головки.doc
    .
    Сводные таблицы магнитофонных головок.
    Добавлена информация.
    .
    Давайте соберем по крупицам и систематизируем информацию по магнитофонным головкам.
    В том числе и фотографии магнитных головок.
    Любая техническая информация по магнитофонным головкам приветствуется.
    Просьба присылать скан копии паспортов (технические характеристики) магнитофонных головок у кого, что сохранилось.
    .
    Если у кого есть дополнительная информация по магнитофонным головкам, просьба присылать в личку или на e-mail, информация будет добавлятся и уточняться в сводных таблицах.
    Последний раз редактировалось Jenyok; 29.05.2012 в 23:45.

  9. Завсегдатай
    Автор темы
    Аватар для Jenyok
    Регистрация
    05.11.2007
    Адрес
    Moscow
    Сообщений
    1.351

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    Нажмите на изображение для увеличения.

Название:	UsVos20.jpg
Просмотров:	1919
Размер:	72,0 Кб
ID:	157367
    Нажмите на изображение для увеличения.

Название:	UsVos22.GIF
Просмотров:	1515
Размер:	11,3 Кб
ID:	157369
    Нажмите на изображение для увеличения.

Название:	UsVos23.jpg
Просмотров:	2281
Размер:	78,9 Кб
ID:	157370
    Нажмите на изображение для увеличения.

Название:	UsVos24.jpg
Просмотров:	1512
Размер:	67,3 Кб
ID:	157371
    Нажмите на изображение для увеличения.

Название:	UsVos27.jpg
Просмотров:	1573
Размер:	452,8 Кб
ID:	157372
    Нажмите на изображение для увеличения.

Название:	UsVos28.jpg
Просмотров:	1186
Размер:	422,2 Кб
ID:	157373
    Нажмите на изображение для увеличения.

Название:	UsVos29.jpg
Просмотров:	1250
Размер:	162,7 Кб
ID:	157374
    Нажмите на изображение для увеличения.

Название:	UsVos30.jpg
Просмотров:	1681
Размер:	63,2 Кб
ID:	157375
    Нажмите на изображение для увеличения.

Название:	UsVos31.jpg
Просмотров:	1152
Размер:	82,1 Кб
ID:	157376
    .
    UsVos21.pdf
    .
    Ламповые, гибридные, германиевые схемы усилителей воспроизведения и других схем для магнитофонов.
    .
    http://audioportal.su/showthread.php?t=1845
    Ссылка на форум "Ламповый бобинник".
    Последний раз редактировалось Jenyok; 31.05.2012 в 08:18.

  10. Новичок Аватар для Serg_S
    Регистрация
    05.12.2008
    Адрес
    г. Смоленск
    Возраст
    47
    Сообщений
    48

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    Jenyok,
    Здорово!

  11. Завсегдатай
    Автор темы
    Аватар для Jenyok
    Регистрация
    05.11.2007
    Адрес
    Moscow
    Сообщений
    1.351

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    Нажмите на изображение для увеличения.

Название:	LTEL7.jpg
Просмотров:	1495
Размер:	324,4 Кб
ID:	157819
    .
    UsTel7.rar
    .
    Схема, упакованная плата, разведенная плата Усилителя для наушников, Усилителя повторителя и Защиты для наушников для магнитофонов Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004 .
    .
    PCAD 4.5 , толщина дорожек 0.4 мм, зазоры 0.3 мм .
    .
    Схема Усилителя для наушников по мотивам схемы усилителя Шушнова
    http://forum.vegalab.ru/showthre...шников-Шушнова
    .
    Схема Усилителя повторителя по мотивам схемы LYNX 12
    http://www.lynxaudio.narod.ru/index.htm
    .
    Схема защиты для наушников по мотивам схемы LYNX HA61
    http://www.lynxaudio.narod.ru/index.htm
    .
    Новые добавленные элементы маркированы с индекса 100, т.е. C100, C101, R100, R101 и т.д.
    .
    !!! Исправлены ошибки предыдущих сообщений по усилителям для наушников UsTel3.rar и UsTel5.rar !!!
    См. сообщения в теме ранее...
    .
    Вопросы по схеме и плате и запросы на файлы прислать в личку или на e-mail.
    Последний раз редактировалось Jenyok; 05.06.2012 в 13:49.

  12. Завсегдатай
    Автор темы
    Аватар для Jenyok
    Регистрация
    05.11.2007
    Адрес
    Moscow
    Сообщений
    1.351

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    http://forum.vegalab.ru/showthread.p...едения-PBA2009
    .
    Один из вариантов усилителя воспроизведения.
    .
    Alex Nikitin
    .
    А пробовали ли Вы в схеме -> Усилитель воспроизведения PBA2009 (см. ссылку выше)
    использовать 2-а или 4-е транзистора 2SK170 в параллель в качестве J1 ?
    .
    Эквивалет головки воспроизведения на схеме не содержит индуктивности ?
    Это верно или нет ?
    .
    Жаль, что Ваша тема -> "Усилитель воспроизведения PBA2009" закрыта.
    Последний раз редактировалось Jenyok; 13.06.2012 в 18:25.

  13. Завсегдатай
    Автор темы
    Аватар для Jenyok
    Регистрация
    05.11.2007
    Адрес
    Moscow
    Сообщений
    1.351

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    Нажмите на изображение для увеличения.

Название:	LVOS2.jpg
Просмотров:	2088
Размер:	313,3 Кб
ID:	158417
    .
    ELE4_UsVos2.rar
    .
    Схема, упакованная плата, разведенная плата Усилителя воспроизведения в для магнитофонов Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004 .
    .
    PCAD 4.5 , толщина дорожек 0.4 мм, зазоры 0.3 мм .
    .
    Усилитель воспроизведения по мотивам усилителя воспроизведения Alex Nikitin PBA2009,
    см. ссылку.
    http://forum.vegalab.ru/showthre...едения-PBA2009
    .
    Вопросы по схеме и плате и запросы на файлы прислать в личку или на e-mail.
    Последний раз редактировалось Jenyok; 14.06.2012 в 10:56.

  14. Завсегдатай
    Автор темы
    Аватар для Jenyok
    Регистрация
    05.11.2007
    Адрес
    Moscow
    Сообщений
    1.351

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    Нажмите на изображение для увеличения.

Название:	LVOS3.jpg
Просмотров:	1440
Размер:	375,3 Кб
ID:	158433
    .
    ELE4_UsVos3.rar
    .
    Схема, упакованная плата, разведенная плата Усилителя воспроизведения в для магнитофонов Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004 .
    .
    PCAD 4.5 , толщина дорожек 0.4 мм, зазоры 0.3 мм .
    Коэффициент пересчета для платы 2.5 (!!! не 2.54 !!!).
    .
    Усилитель воспроизведения по мотивам усилителя воспроизведения на операционниках, см. ссылку.
    http://www.stalker-lab.ru/forum/showthread.php?t=341
    .
    Вопросы по схеме и плате и запросы на файлы прислать в личку или на e-mail.
    Последний раз редактировалось Jenyok; 14.06.2012 в 22:43.

  15. Завсегдатай
    Автор темы
    Аватар для Jenyok
    Регистрация
    05.11.2007
    Адрес
    Moscow
    Сообщений
    1.351

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    Нажмите на изображение для увеличения.

Название:	ImageGT308B.jpg
Просмотров:	1274
Размер:	72,0 Кб
ID:	158456
    .
    Усилитель воспроизведения на германиевых транзисторах.
    А-ля лампы.
    К сожалению питание усилителя 21V.
    .
    Вопрос простой, можно ли запитать данный усилитель воспроизведения от 15V ?
    Или от +-15V (30V) ?

  16. Завсегдатай
    Автор темы
    Аватар для Jenyok
    Регистрация
    05.11.2007
    Адрес
    Moscow
    Сообщений
    1.351

  17. Зарегистрировался Аватар для ASDASA
    Регистрация
    25.03.2008
    Сообщений
    1

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    Пробывал ли кто убрать головки стирания и записи в Электронике 004 и им подобных аппаратов? Имеется две такие Электроники и хочется переделать одну из них только на воспроизведение убрав ненужные головки что б лента меньше терлась.

  18. Новичок Аватар для zito
    Регистрация
    31.08.2010
    Адрес
    Москва
    Сообщений
    10

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    Цитата Сообщение от Jenyok Посмотреть сообщение
    Нажмите на изображение для увеличения.

Название:	ImageGT308B.jpg
Просмотров:	1274
Размер:	72,0 Кб
ID:	158456
    .
    Усилитель воспроизведения на германиевых транзисторах.
    А-ля лампы.
    К сожалению питание усилителя 21V.
    .
    Вопрос простой, можно ли запитать данный усилитель воспроизведения от 15V ?
    Или от +-15V (30V) ?
    Ну вы даете, зачем его питать от 15 вольт, тем более от такого что сделано в электронике ))). Мне кажется, совершенно ясно же что если дойти до того чтобы переделывать платы усилителей, нужно сделать дополнительный блок питания для них, а там уже всеравно от чего они питаются или 15 или 21 вольт)))
    А я вот хочу сделать усилитель от Ревокса например B77- отлично воспроизводящий аппарат, зачем чегото выдумывать ? )

    ---------- Добавлено в 18:05 ---------- Предыдущее сообщение в 17:53 ----------

    Цитата Сообщение от ASDASA Посмотреть сообщение
    Пробывал ли кто убрать головки стирания и записи в Электронике 004 и им подобных аппаратов? Имеется две такие Электроники и хочется переделать одну из них только на воспроизведение убрав ненужные головки что б лента меньше терлась.
    Врятли это получится, она об стойки упрется или будет провисать сильно ! Да и зачем эту нужно, в Электрониках и Олимпах ОТЛИЧНАЯ протяжка, нужно только смазать и отрегулировать, чем она вам не угадила ? Например почему никто не думает над тем как убрать одну головку из Ревокса например ))) , хотя протяжка в нем хуже ( я имею ввиду А77, В77). Вот аналоговую часть от туда в Электронику сделать – во это да !!!! Думаете не над тем, лучше думайте как действительно сделать аппарат ЛУЧШЕ )

  19. Завсегдатай
    Автор темы
    Аватар для Jenyok
    Регистрация
    05.11.2007
    Адрес
    Moscow
    Сообщений
    1.351

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    zito,
    .
    Послушайте германий в звуке и все поймете.

  20. Частый гость Аватар для DjAndy
    Регистрация
    20.02.2007
    Адрес
    xUSSR
    Возраст
    54
    Сообщений
    384

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    Не надо превращать ветку о Электрониках 003, 004, в ветку о "хуже, лучше, транзисторы, лампы".

    Offтопик:
    Лампы нравятся тем у кого со слухом плохо, подыгрывание на гармошках несуществующих.
    Почему они так популярны, да потому что пальцы всем гнуть интересно.
    А то что болтаются сетки в большинстве ламп под музыку, об этом молчат, А они болтаются, создавая призвуки, подыгрывание.
    Не один уже человек испытавший жёстко сделанную лампу (нувистор) сказал - звучит точно так-же как транзистор.
    Германий туда же, звук вялый, шумов много, надёжность на грани.

  21. Зарегистрировался Аватар для МиВиНик
    Регистрация
    23.06.2010
    Сообщений
    6

    По умолчанию Re: Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

    Интересует "германиевый" УВ. Где найти первоисточник схемы?

Страница 2 из 315 Первая 123412 ... Последняя

Социальные закладки

Социальные закладки

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
