Электроника ТА1-003, Электроника-004, Олимп-003, Олимп-004, Олимп-005

[Jenyok]

.
12.01.2020 года.
.
.
Апгрейд, модернизация, ремонт катушечных магнитофонов (смотри заголовок темы), а также, магнитофонов Олимп-006, Олимп-700, Олимп-701, Олимп-702, Олимп А-400.
.
Обсуждается конструкция магнитофонов и узлов, схемотехника магнитофонов и отдельных блоков.
.
Любые схемы, новые схемы модернизации магнитофонов приветствуются.
Любые печатные платы, новые печатные платы модернизации магнитофонов приветствуются.
.
Любые чертежи узлов, чертежи модернизаций узлов магнитофонов приветствуются.
Любые чертежи новых деталей для магнитофонов приветствуются.
.
Любая документация по магнитофонам приветствуется.
Любые описания по магнитофонам приветствуются.
.
Применение любой, даже экзотической элементной базы приветствуется, в том числе высокоскоростных ОУ, качественных конденсаторов и т.д.
.
Любая другая полезная техническая и иная информация по магнитофонам приветствуется.
.
Любые ссылки на аналогичные темы в других форумах приветствуются.
.
Посты, с архивами файлов PCB , SCH , гербер файлов, смотри сообщения на форуме.
Некоторые схемы и платы выложены на форуме в нескольких вариантах, обратите на это внимание.
.
Проекты, реализованные в этой ветке.
Ссылка.
.
https://cloud.mail.ru/public/vnhr/BfCatSVWf
.
Часть дерева директорий по ссылке
(по тематике - магнитофоны с проектами схем и печатных плат (гербер файлы) для самостоятельного изготовления).
.
- Tape_Recorders
|
+- Electronika-004 - магнитофон Электроника-004 (некоторые специфичные проекты)
|
+- Olimp-003 - магнитофоны Электроника ТА1-003 , Электроника-004 , Олимп-003 (основные проекты)
|
+- Olimp-004 - магнитофон Олимп-004
|
+- Olimp-005C - магнитофон Олимп-005С
|
+- Olimp-005C-1 - магнитофон Олимп-005С-1
|
+- Idel-001 - магнитофон Идель-001
|
+- Nota-203 - магнитофон Нота-203
|
+- PCAD2006_Libraries - библиотеки компонентов САПР PCAD 2006 , используемых для магнитофонных проектах.
|
+- Multisym - схемы симуляции различных магнитофонных проектов и не только
.
и другие директории по ссылке, которые Вы смотрите и обследуете самостоятельно...

[Leoniv]

Так кварцевая САР тоже регулируется

Именно так. К тому же, в моей реализации шаг перестройки составляет 0.001 Гц, с такой дискретностью можно получить любую выходную частоту с любым кварцем. Сейчас скорость задается в тексте программы в виде константы. В будущем планирую добавить возможность оперативной подстроки с запоминанием частоты в EEPROM, а также реализовать два разных значения скорости для прямого хода и реверса (из-за несимметрии ЛПМ скорость в разных направлениях немного отличается).

[vasa1970]

Leoniv чем пользуетесь при моделировании и отладке Proteus?

[Leoniv]

Leoniv чем пользуетесь при моделировании и отладке Proteus?

Proteus не использую. Аналоговые схемы моделирую в PSpice (входит в состав пакета OrCAD, использую версию 16.5). Цифровые схемы приходится симулировать, только когда речь идет о ПЛИС, использую встроенный симулятор из среды Altera Quartus. При работе с микроконтроллерами симуляцией почти не пользуюсь, чаще всего веду отладку на готовых макетах. Сейчас в основном использую контроллеры STM32, там внутрисхемная отладка возможна через интерфейс SWD с помощью платы Discovery.

[aleksandr567]

Всем здрасти. Где можно найти оригинальные размеры нижней части экрана которая с регулировкой Эл-ка 004. Спасибо.

[Jenyok]

Всем здрасти. Где можно найти оригинальные размеры нижней части экрана которая с регулировкой Эл-ка 004. Спасибо.

.
Вопрос сформулируйте четко и корректно ?
Желательно с фото.
.
Я предполагаю о чем речь, НО с трудом.
.
Если о той, что показал Leoniv, см. ниже, то снять размеры самому.
Легко.
.

[Leoniv]

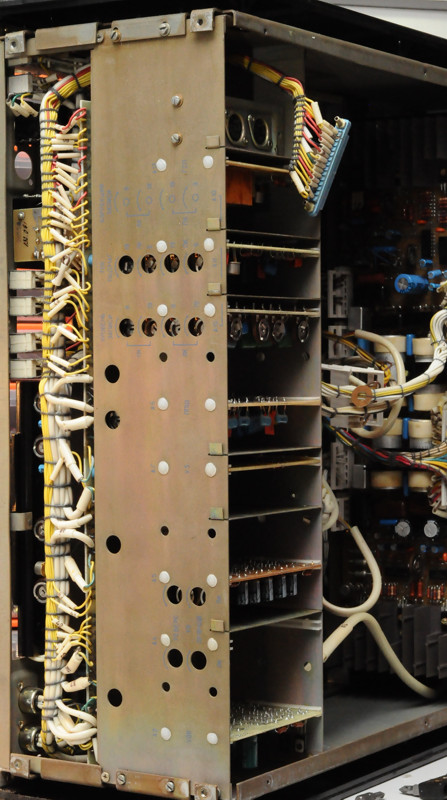

Нужен чертеж вот этой пластины?

[belka]

Вопрос. В чём проблема изготовить нормальный (непрерывный синус 3 раза) частотник для питания ДБ-95? У него всего несколько вт на валу, вроде всё очень скромно получается по энергетике. Я что-то упускаю из вида?

[Leoniv]

Проблем особо нет. Только надо заменить датчики положения ротора на датчики Холла с аналоговым выходом. На выходе каждого датчика будет синус, который надо усилить и подать на обмотку. Получится чисто аналоговая схема. Примерно как на этом рисунке, только коммутаторы К заменить линейными усилителями:



Это если оставаться внутри аналоговой парадигмы. Если же привлечь мощь микропроцессорной техники, то можно обойтись и без переделок двигателя, но тогда придется придумать один программный модуль - Rotor Position Estimator. Можно воспользоваться совместно штатными датчиками положения ротора и датчиком скорости, по которому вести интерполяцию промежуточных положений.

[aleksandr567]

Извините притупил.Размеры нижней части экрана головок записи или воспроизведения которая с регулировкой Эл-ка 004. Спасибо.

[belka]

Проблем особо нет. Только надо заменить датчики положения ротора на датчики Холла с аналоговым выходом.

Ужос. И этот человек называл нас тут баранами.
---------------------------------------------------

Я напоминаю присутствующим за свой вопрос относительно 3-х фазного синхронного преобразователя для питания 3-х катушек ДБ-95 в непрерывном режиме.

[Leoniv]

Я напоминаю присутствующим за свой вопрос относительно 3-х фазного синхронного преобразователя для питания 3-х катушек ДБ-95 в непрерывном режиме.

Вижу, что здесь бараны не только в аудио и микроконтроллерах, но еще и в теории электропривода.

[belka]

Offтопик:
Leoniv, у тебя такое прямолинейное мышление (?), что даже комментировать ничего не хочется. Ты про обратную ЭДС что-нибудь слышал? И ещё есть варианты сделать вообще без датчиков положения. На этом мои разговоры с тобой заканчиваются, так как ты мне как инженер никогда не был любопытен. Ещё с публикаций в Радиохобби. Твой удел - лампочки на новогодней ёлке.

[straus]

надо заменить датчики положения ротора на датчики Холла с аналоговым выходом

И потом их юстировать до бесконечности. Потому что от их расположения и настройки петли САР зависит коэффициент детонации.

[belka]

И потом их юстировать до бесконечности. Потому что от их расположения и настройки петли САР зависит коэффициент детонации.

Не фетишизируйте этот кусок дерьма (ДБ-95) изготовленный непонятно как, скорее всего рукожопами, с перманентным перегаром изо рта. Нет там никакой тонкой юстировки. Есть мать природа и какой-никакой маховичок, они немножко сгладили ситуацию.
Меня всё больше посещают мысли, что проще и лучше применить двигатель от 003-й электроники. Тонвал переточить под 38, ну и сбалансировать всё это по-человечески.

[vasa1970]

Не фетишизируйте этот кусок дерьма (ДБ-95) изготовленный непонятно как, скорее всего рукожопами, с перманентным перегаром изо рта. Нет там никакой тонкой юстировки. Есть мать природа и какой-никакой маховичок, они немножко сгладили ситуацию.
Меня всё больше посещают мысли, что проще и лучше применить двигатель от 003-й электроники. Тонвал переточить под 38, ну и сбалансировать всё это по-человечески.

Не надо применять свистящий ДМ-1 (Электроника, Олимп 003) лучше ДМ-5 (Олимп 004,005) который шумит меньше чем ДБ-95. Ну а если нужна 38 то в Шансе есть втулка для этого и не надо ничего точить.

[belka]

А он по посадочным становится, или надо напильником?

[vasa1970]

А он по посадочным становится, или надо напильником?

По посадочным (если рама от Электроники 004- то да требуется лом и какая то матерь)

[ED ED]

Если вы имеете ввиду писк мотор эл004,то это решает банальная регулировка положения датчика на работающем моторе

[vasa1970]

Если вы имеете ввиду писк мотор эл004,то это решает банальная регулировка положения датчика на работающем моторе

Имеется в виду писк мотора Эл003 и О003

---------- Сообщение добавлено 18:42 ---------- Предыдущее сообщение было 18:35 ----------

Offтопик:
Спасибо.

Там маленький нюас в случае замены ДМ-1 на ДМ-5 надо дополнить плату управления ведущим 4 деталями (1 транзистор и 3 резистора)

[Jenyok]

Не надо применять свистящий ДМ-1 (Электроника, Олимп 003) лучше ДМ-5 (Олимп 004,005) который шумит меньше чем ДБ-95. Ну а если нужна 38 то в Шансе есть втулка для этого и не надо ничего точить.

.
К сожалению, проверили насадки от Шанса, несколько штук.
Полное гэ...
.
