    По умолчанию мой первый импульсник :)

    вот почитал книжку интересную "Semenov.Power.Electronics.By.Grave"

    Хочу теперь сделать блок питания, импульсный. Почему не обычный? потому что в моем городе тольятти мощный трансы 50 Гц невозможно найти( мож я плохо ищу...ну да ладна).

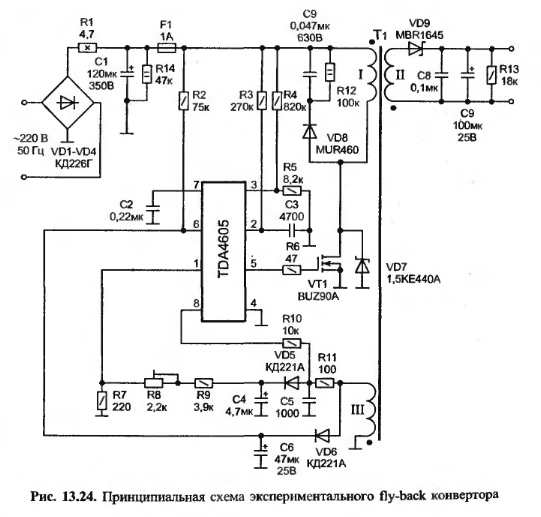

    Кароче здесь схема представлена "fly-back" конвертора. 12 В и на 4 А.
    Ну так как первый, то соберу строго по схеме, потом буду под свое напряжение и токи. Вопросы:
    1. ну как? стоит его собирать?
    2. автор гворит что нужен Ш-образный феррит 16х20 с зазором 0,25мм. Как это сделать и что будет если взять меньший( больший) феррит?
    3. и есть ли еще какие нить интересные книжки по силовой электронике?

    [ADDED=TAUREN]1139226925[/ADDED]
    правильное название книги Б. Ю. Семенов Силовая Электроника

    там еще есть полумостовая и мостовая схемы. Но это пока что для меня сложно, да и мощности пока мне такие не нужны
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	схемаПреобразователь.jpg
Просмотров:	824
Размер:	30,1 Кб
ID:	8010

  2. человек без статуса Аватар для лысый
    Регистрация
    27.02.2005
    Адрес
    село Самбек
    Сообщений
    1.430

    По умолчанию Re: мой первый импульсник :)

    Цитата Сообщение от TAUREN
    1. ну как? стоит его собирать?
    Там лихо включен предохранитель - после ёмкости. Видимо потому, что до неё предохранитель на 1А сгорит при первом включении от броска тока на первый заряд С1, и понадобится ставить минимум 2А.
    После него надо поставить плёнку, например 630В_0,1мк. На плате (или макетке) минусы С2, С3, С6, этого плёночного, выв. 4 мелкосхемы и исток ключа должны быть поближе друг к другу. На выходе С9 если стандарт, то на токе 4А будет бедный. Будут большие ВЧ пульсации, лучше туда 1000мк.
    Цитата Сообщение от TAUREN
    2. автор гворит что нужен Ш-образный феррит 16х20 с зазором 0,25мм. Как это сделать и что будет если взять меньший( больший) феррит?
    Зазор лучше делать только в среднем керне - сточить на наждаке, стачивается легко. Если другой, то пересчитать надо, надеюсь там написано как.

    Книжек по силовой электронике на русском не густо. Хороших ещё меньше. Ну например:
    Воронин П.А. Силовые полупроводниковые ключи.
    Митрофанов, Щёголев Импульсные источники питания в бытовой радиоаппаратуре.

  3. Регистрация не подтверждена
    Автор темы
    Аватар для TAUREN
    Регистрация
    18.01.2006
    Адрес
    Тольятти
    Возраст
    31
    Сообщений
    106

    По умолчанию

    После него надо поставить плёнку, например 630В_0,1мк.
    Извините за тупой вопрос, ставить параллельно С1, да? И почему на 630 В? ведь С1 на 350.


    какие напряжения на С2, С3, С4 и С5 ?
    я правильно понял С3 = 4700 мкФ ? Почему такая большая емкость?

    На плате (или макетке) минусы С2, С3, С6, этого плёночного, выв. 4 мелкосхемы и исток ключа должны быть поближе друг к другу.
    а насчет С4 и С5 - их "земля" может быть где угодно?

  4. Частый гость Аватар для Donetsk
    Регистрация
    28.09.2005
    Сообщений
    110

    По умолчанию Re: мой первый импульсник :)

    схемы из книги Семенова не бери там ошибка на ошибке, он наверное их с бодуна крепкого сочинял. Вот теорию почитать можно за что ему Спасибо! но схемы не бери.

  5. Регистрация не подтверждена
    Автор темы
    Аватар для TAUREN
    Регистрация
    18.01.2006
    Адрес
    Тольятти
    Возраст
    31
    Сообщений
    106

    По умолчанию Re: мой первый импульсник :)

    схемы из книги Семенова не бери там ошибка на ошибке, он наверное их с бодуна крепкого сочинял.
    мне пожалуста конкретно по моей схеме

    Спасибо

  6. человек без статуса Аватар для лысый
    Регистрация
    27.02.2005
    Адрес
    село Самбек
    Сообщений
    1.430

    По умолчанию Re: мой первый импульсник :)

    TAUREN
    Плёнку параллельно С1, но после предохранителя. С3=4700 пикофарад (пФ).
    Электролиты нужны на 25В, это уже с запасом, там напряжения на них до 16В. Прочие тоже на 25В, т.е. любые.
    Цитата Сообщение от TAUREN
    а насчет С4 и С5 - их "земля" может быть где угодно?
    Тоже рядом. А те не просто рядом, а как можно ближе.

  7. Регистрация не подтверждена
    Автор темы
    Аватар для TAUREN
    Регистрация
    18.01.2006
    Адрес
    Тольятти
    Возраст
    31
    Сообщений
    106

    По умолчанию Re: мой первый импульсник :)

    Плёнку параллельно С1, но после предохранителя.
    почему после предохранителя?

    С3=4700 пикофарад (пФ).
    точно? там же не написано ничего? Ведь если без подписи номинала то вроде в мкФ? или нет? Тогда и С5 = 1000 пФ, да?

    и не скажите где скачать Воронин П.А. Силовые полупроводниковые ключи.

  8. Частый гость Аватар для Donetsk
    Регистрация
    28.09.2005
    Сообщений
    110

    По умолчанию Re: мой первый импульсник :)

    ну это такой стандарт электронных схем. Если пф или омы то рядом не пишется ничего. если мкф то значение указывается с запятой и нулем или мкф
    к примеру R - 100 это 100 ом а 100к -100 килоом
    С 4700 это 4700 пф, а 4700мк- 4700 микрофарад

    [ADDED=Donetsk]1139240614[/ADDED]
    а вообще есть микросхемы для этого ТОР ХХХ,хх

    [ADDED=Donetsk]1139240685[/ADDED]
    http://www.powerint.ru/SiteFiles/TOP.htm
    Последний раз редактировалось Donetsk; 06.02.2006 в 18:44.

  9. Регистрация не подтверждена
    Автор темы
    Аватар для TAUREN
    Регистрация
    18.01.2006
    Адрес
    Тольятти
    Возраст
    31
    Сообщений
    106

    По умолчанию

    Мне не нравится в TOP там схемы без гальванической развязки, страшно!!

    Есть где нить на русском описание этих микросхем и примерами блоков питания, но с развязкой

  10. человек без статуса Аватар для лысый
    Регистрация
    27.02.2005
    Адрес
    село Самбек
    Сообщений
    1.430

    По умолчанию Re: мой первый импульсник :)

    Цитата Сообщение от TAUREN
    почему после предохранителя?
    Так надо...
    Цитата Сообщение от TAUREN
    Мне не нравится в TOP там схемы без гальванической развязки, страшно!!
    А тут?

  11. Регистрация не подтверждена
    Автор темы
    Аватар для TAUREN
    Регистрация
    18.01.2006
    Адрес
    Тольятти
    Возраст
    31
    Сообщений
    106

    По умолчанию Re: мой первый импульсник :)

    Ну а тут только вторичная обмотка и все
    А там обратные связи снимаются со вторички в первичную цепь.

  12. Частый гость Аватар для udar1
    Регистрация
    25.11.2005
    Сообщений
    109

    По умолчанию Re: мой первый импульсник :)

    Цитата Сообщение от TAUREN
    Мне не нравится в TOP там схемы без гальванической развязки, страшно!!

    Есть где нить на русском описание этих микросхем и примерами блоков питания, но с развязкой
    А что от чего развязывать собрались?

  13. Регистрация не подтверждена
    Автор темы
    Аватар для TAUREN
    Регистрация
    18.01.2006
    Адрес
    Тольятти
    Возраст
    31
    Сообщений
    106

    По умолчанию

    ну эт я неправильно выразился. Я имел ввиду что нежелательно что бы была возможность попадания 220 В во вторичную цепь, то есть через всякие цепи обратной связи.( в даташите к TOP хххх такие схемы имеются)

  14. Зарегистрировался Аватар для PetroFF
    Регистрация
    06.02.2006
    Сообщений
    5

    По умолчанию Re: мой первый импульсник :)

    Предлагаю вместо всего этого безобразия прочитать всё по этой ссылке http://kkbweb.narod.ru/kkb/power_sou...redelka_bp.htm а затем переделать блок питания от AT и получить блок питания 200 ватт с напряжением от 2 до 2Х30 вольт. Там в одной из ссылок перевод статьи немца подробно разобрано кто там чем занимается в этом блоке питания. Если нужна бОльшая мощность надо повысить частоту ШИМ, по умолчанию около 30кГц. Если задумаете это делать есть несколько моментов:
    1. Максимальная частота работы феррита 75кГц (петля гистерезиса все дела...) при приближении к максимальной частоте транс сильно греется, по этому рекомендую до 60кГц.
    2. Высоковольтные транзисоры и диоды сильнее греются нужен бОльший радиатор.
    3. Мощность увеличится, но 12-ти вольтовые обмотки 1мм ( 5-ти вольтовые тоже 1мм, но они строенные), стало быть ток максимум 10А. Это значит, что если выбрать напряжение 2Х15 максимальная мощносль 300Вт (P=IU 10АХ30В=300Вт), зато при 2Х30 уже 600Вт при таком напряжении выберете соответствующие диоды (соответствующие это значит подходящие по частоте а только патом по напряжению).
    Последний раз редактировалось PetroFF; 06.02.2006 в 22:47.

  15. Частый гость Аватар для udar1
    Регистрация
    25.11.2005
    Сообщений
    109

    По умолчанию Re: мой первый импульсник :)

    Обратная связь делается через оптопару(оптрон).Так что развязка полная.

  16. Частый гость Аватар для Donetsk
    Регистрация
    28.09.2005
    Сообщений
    110

    По умолчанию Re: мой первый импульсник :)

    Цитата Сообщение от TAUREN
    Мне не нравится в TOP там схемы без гальванической развязки, страшно!!

    Есть где нить на русском описание этих микросхем и примерами блоков питания, но с развязкой
    Знаеш такой анекдот, как русский молит бога выиграть шесть номеров в спорт- лото, а бог ему и говорит ты хоть паразит карточку да заполни ДА?


    я ш тебе ссылку дал русскоязычную и причем там "без" гальванической развязки? ты хоть схему посмотри А?

  17. человек без статуса Аватар для лысый
    Регистрация
    27.02.2005
    Адрес
    село Самбек
    Сообщений
    1.430

    По умолчанию Re: мой первый импульсник :)

    Цитата Сообщение от PetroFF
    Предлагаю вместо всего этого безобразия прочитать всё по этой ссылке http://kkbweb.narod.ru/kkb/power_so...eredelka_bp.htm
    PetroFF, безобразия здесь и так хватает.
    http://forum.vegalab.ru/showpost.php...7&postcount=12

  18. Зарегистрировался Аватар для PetroFF
    Регистрация
    06.02.2006
    Сообщений
    5

    По умолчанию Re: мой первый импульсник :)

    Я имел ввиду в основном статью немца. По мере необходимости по его инструкциям переделываю платы 3 года, даже дохлые, так как летят там диоды и высоковольтные транзисторы. Штук 20-ть переделал, работают все, кроме одной, которая, видимо, в воде лежала, да и там транс живой, лень разбираться было. А ты Лысый решай сам, я не навязываюсь.

  19. Регистрация не подтверждена
    Автор темы
    Аватар для TAUREN
    Регистрация
    18.01.2006
    Адрес
    Тольятти
    Возраст
    31
    Сообщений
    106

    По умолчанию

    если кто может выложите инфу или сылочку на расчет трансформатора для fly-back преобразователей.

  20. Завсегдатай Аватар для Гоша
    Регистрация
    21.01.2004
    Адрес
    Москва
    Возраст
    59
    Сообщений
    1.484

    По умолчанию Re: мой первый импульсник :)

    Запаришься с флай-бэком. Очень чувствителен он к качеству трансформатора. И помех от него больше, чем от двухтактника.
