Тема: Винтажные усилители и ресиверы - обзоры и тесты

  1. #841
    Ветеран
    Автор темы
    Аватар для Prophetmaster
    Регистрация
    23.08.2005
    Адрес
    Москва
    Возраст
    53
    Сообщений
    3,590

    По умолчанию Re: Винтажные усилители и ресиверы - обзоры и тесты

    Цитата Сообщение от meshin Посмотреть сообщение
    Интересуюсь схемой усилителя
    Для этого есть специальный раздел форума.
    http://www.vegalab.ru/forum/signaturepics/sigpic1808_2.gif

  2. #842

    По умолчанию Re: Винтажные усилители и ресиверы - обзоры и тесты

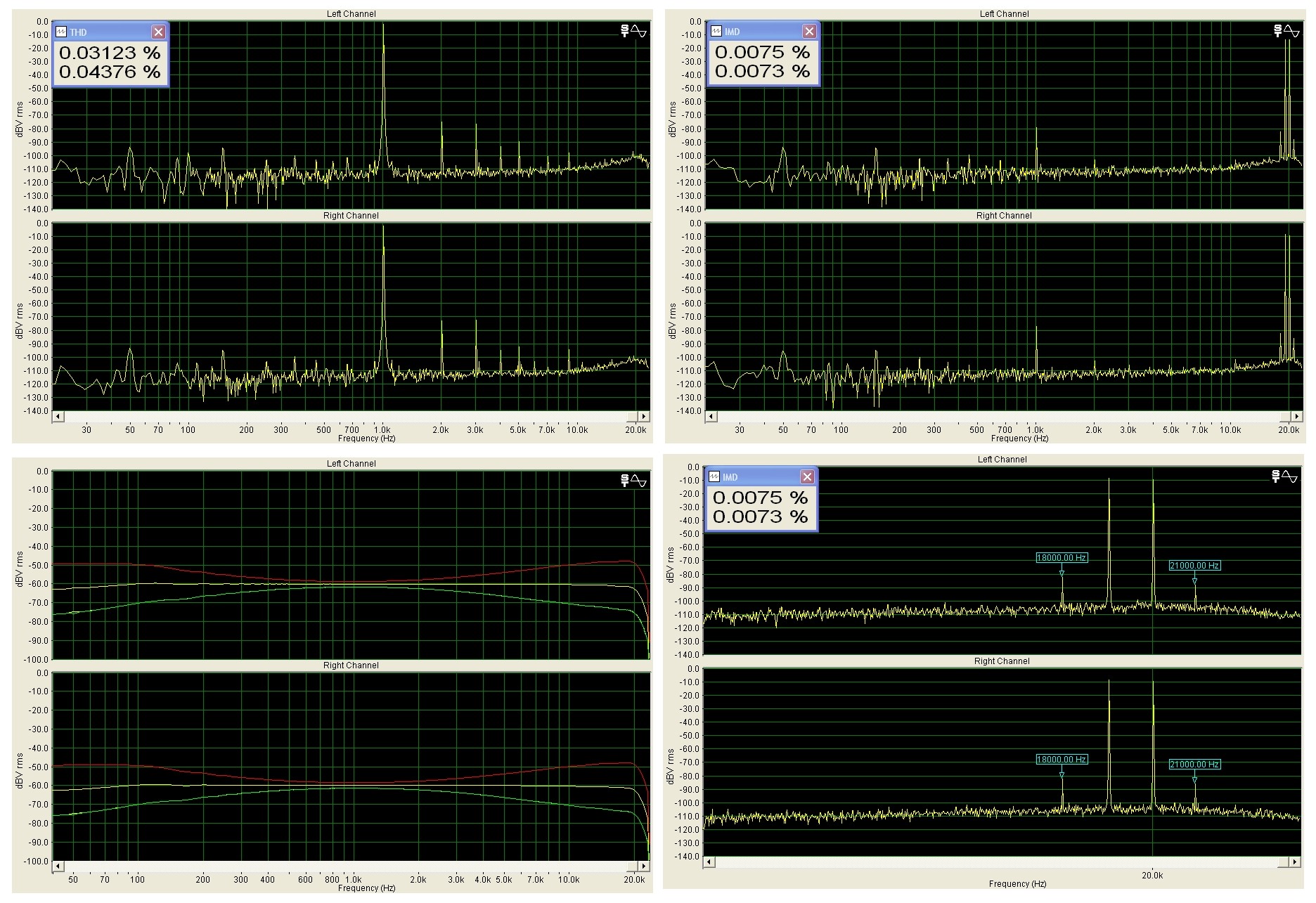

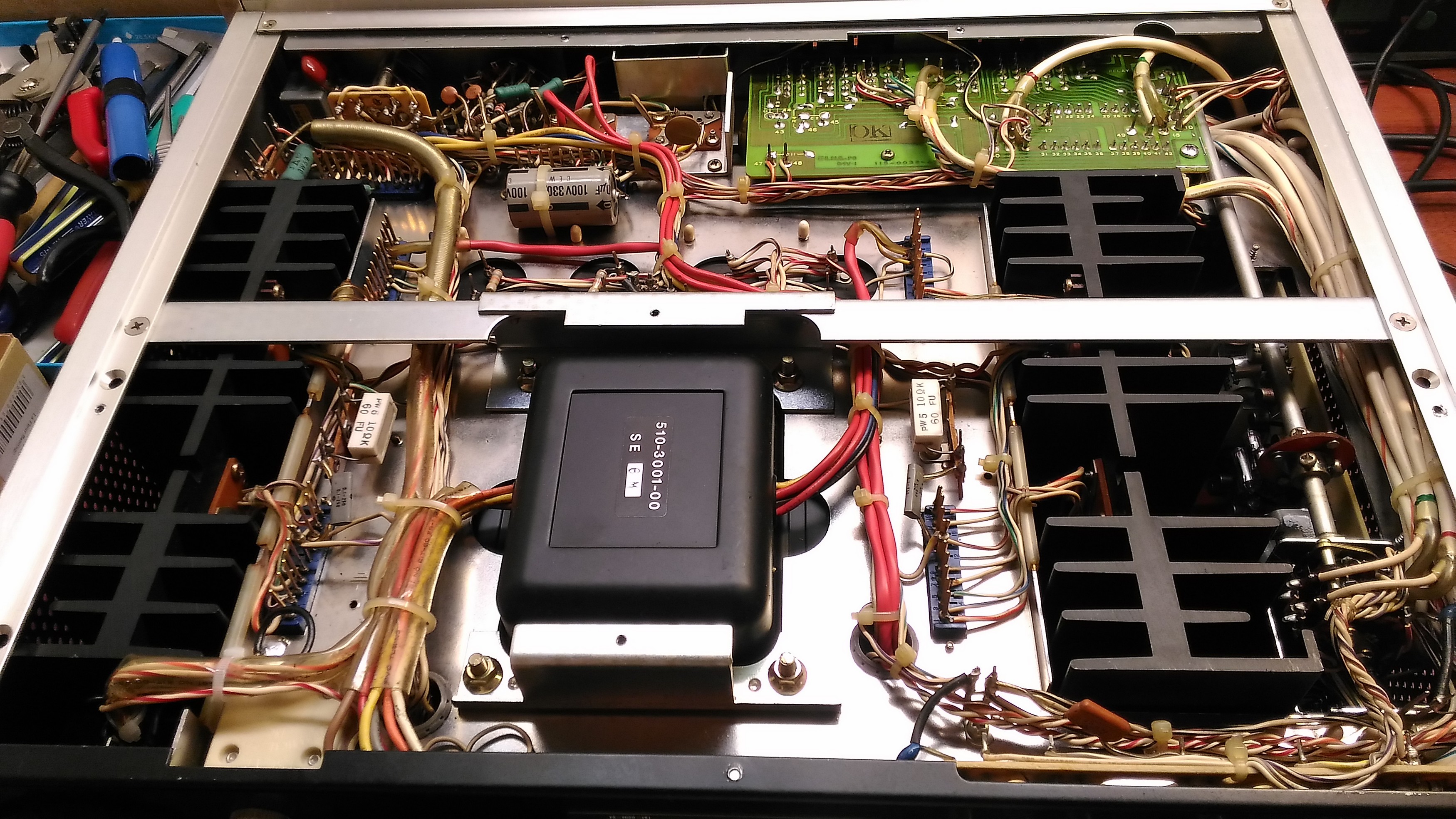

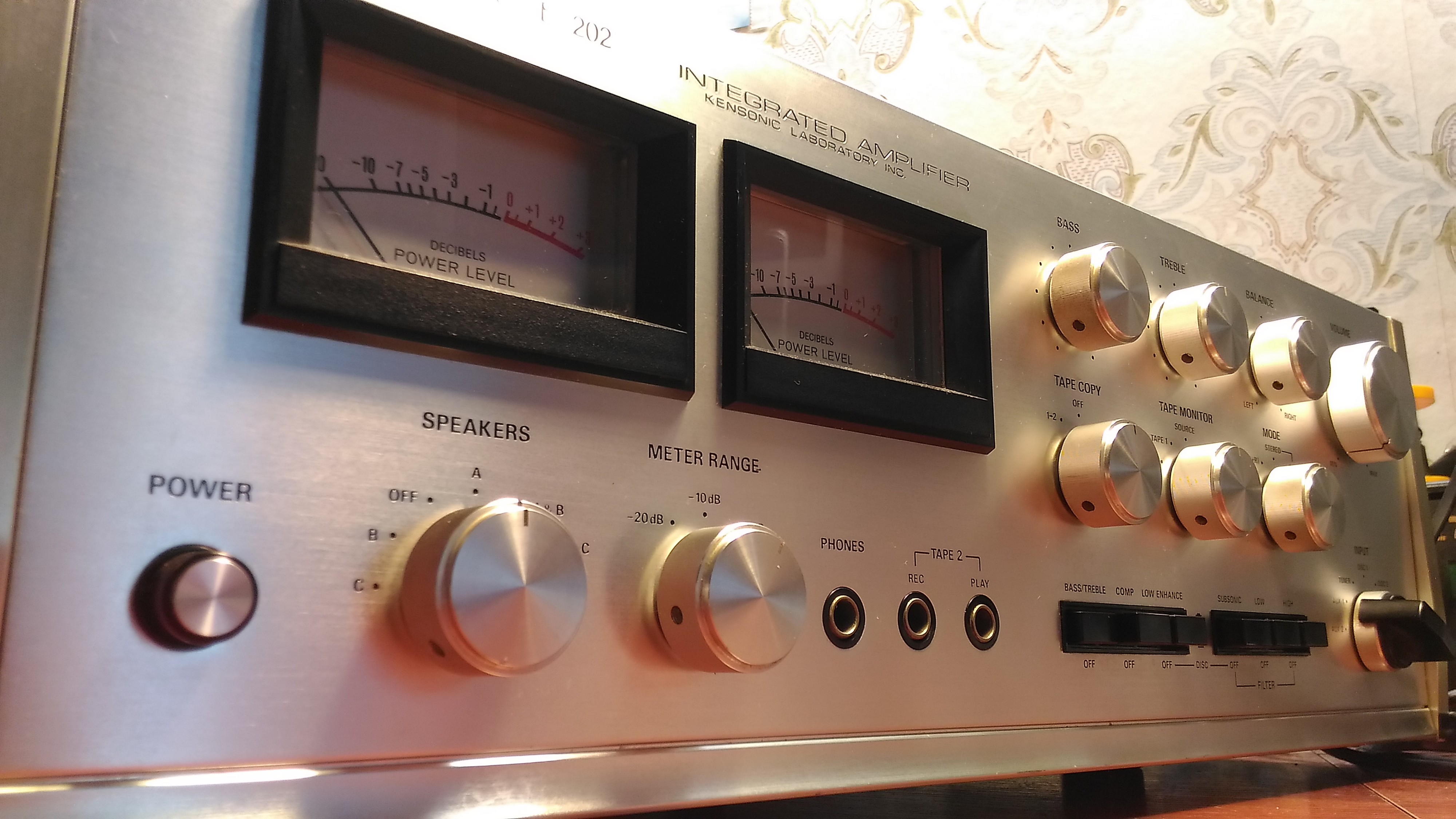

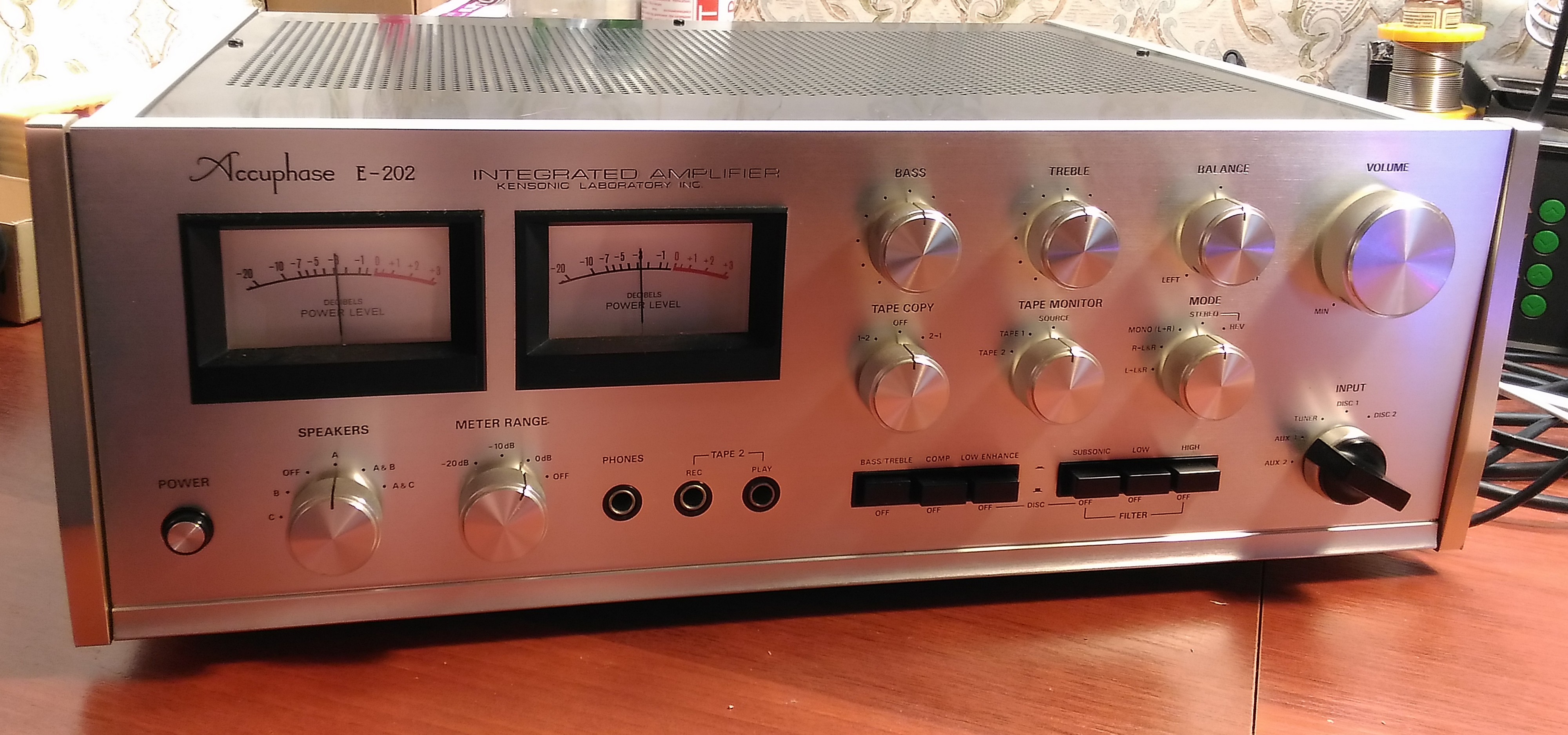

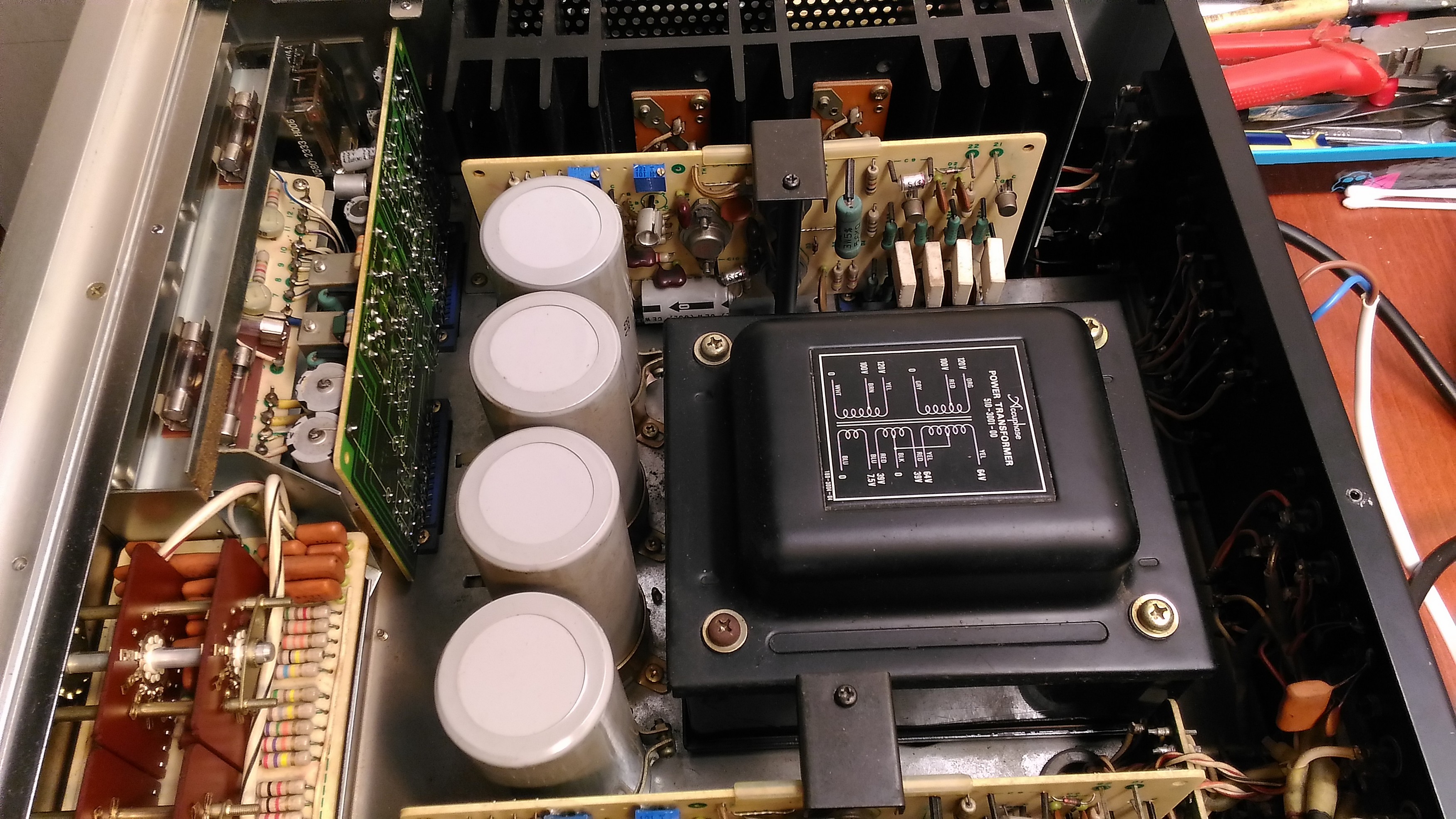

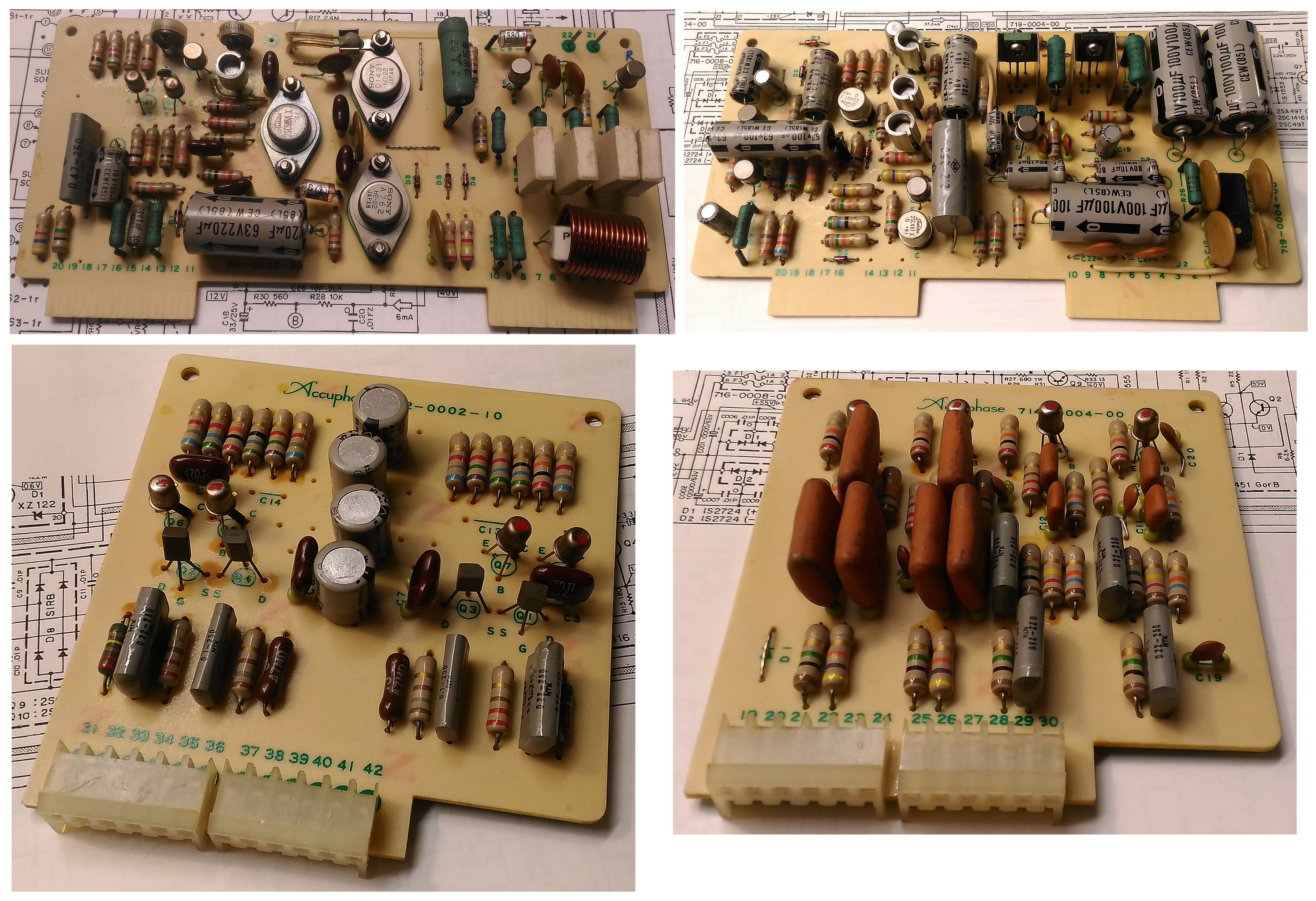

    Интегральный усилитель Accuphase E-202.

    Усилитель пр-ва Японии, выпускался в далеком 1974 году. На передней панели гордо красуется надпись Kensonic Laboratory inc. Компанию Kensonic Laboratory inc. организовал в 1972 году талантливый инженер Дзиро Касуга, работавший ранее в компании Trio-Kenwood. Позже компания стала называться Accuphase Laboratory inc. Основной ее задачей было создание высококачественной аппаратуры высокой верности воспроизведения. В компании работали ведущие инженеры таких фирм, как Marantz и Luxman. В данном обзоре речь пойдет о первом интегральном усилителе этой именитой фирмы.

    Первое, что бросается в глаза – это обилие ручек на передней панели, и разъемов на задней. Усилитель оснащен богатым функционалом. Помимо стандартных функций, имеется переключатель коэффициента демпфирования, отключаемые фильтры НЧ и ВЧ, возможность подключения трех пар АС и их коммутации, дополнительных вход для LP-проигрывателя с регулируемым уровнем сигнала, и кнопка поднятия баса при воспроизведении грампластинок. Усилитель собран на массивном металлическом шасси и весит 19,5кг. При снятии верхней крышки, в глаза сразу бросается большой силовой трансформатор, четыре конденсатора по 10000мкФ пр-ва ELNA, добротные радиаторы, на каждом из которых установлены по четыре выходных транзистора (2SA679 и 2SC1079). Ремонтировать усилитель удобно, большинство плат снимаются легко. Конструкция полностью на дискретных компонентах и механических переключателях. Качество печатных плат хорошее, качество сборки отличное, качество комплектующих тоже на высоте. Выборочная проверка части электролитических конденсаторов показала, что они находятся в удовлетворительном состоянии и их замена не требуется. Ручки регулировок и переключатели работали исправно. Из минусов можно отметить то, что сигнал проходит через множество механических контактов переключателей и разъемов, что с учетом возраста, может создать потенциальные проблемы. Клеммы для подключения АС не позволяют применять разъемы типа «банан». Усилитель мощный, и легко выдает 140Вт на нагрузку 4.Ом. Несмотря на возраст и сравнительно несложную схемотехнику, имеет весьма неплохие характеристики. В общем, аппарат вызывает уважение, как и его разработчики.

    Необходимость ремонта была обусловлена, в основном, посторонним вмешательством. Потребовалась пропайка ряда соединений на печатных платах, замена подстроечных резисторов на платах УМ, замена гнезда для подключения сетевого провода, ремонт одной из плат, у которой был отломлен кусок, ремонт одного из разъемов. В заключение была проведена настройка в соответствии с технической документацией на аппарат, его поверка, снятие характеристик, и прослушивание. Уровни КНИ и ИМИ были измерены при выходной мощности 140Вт на нагрузке 4.Ом.
    Вся документация на усилитель содержится в архиве, прикрепленном к данному посту.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	01.jpg
Просмотров:	666
Размер:	1.15 Мб
ID:	325415   Нажмите на изображение для увеличения.

Название:	02.jpg
Просмотров:	533
Размер:	1.44 Мб
ID:	325416   Нажмите на изображение для увеличения.

Название:	03.jpg
Просмотров:	603
Размер:	1.37 Мб
ID:	325417   Нажмите на изображение для увеличения.

Название:	04.jpg
Просмотров:	563
Размер:	1.30 Мб
ID:	325418

    Нажмите на изображение для увеличения.

Название:	05.jpg
Просмотров:	519
Размер:	1.28 Мб
ID:	325419   Нажмите на изображение для увеличения.

Название:	06.jpg
Просмотров:	593
Размер:	1.29 Мб
ID:	325420   Нажмите на изображение для увеличения.

Название:	07.jpg
Просмотров:	533
Размер:	623.3 Кб
ID:	325421   Нажмите на изображение для увеличения.

Название:	08.jpg
Просмотров:	500
Размер:	1.41 Мб
ID:	325422

    Нажмите на изображение для увеличения.

Название:	09.jpg
Просмотров:	450
Размер:	1.14 Мб
ID:	325423
    Вложения Вложения
    Последний раз редактировалось Максим Соловьев; 06.08.2018 в 19:55.

  3. #843
    Ветеран
    Автор темы
    Аватар для Prophetmaster
    Регистрация
    23.08.2005
    Адрес
    Москва
    Возраст
    53
    Сообщений
    3,590

    По умолчанию Re: Винтажные усилители и ресиверы - обзоры и тесты

    Цитата Сообщение от Максим Соловьев Посмотреть сообщение
    Интегральный усилитель Accuphase E-202.
    Спасибо за интересный обзор редкого аппарата!
    Почему-то не могу открыть редактирование 1-го поста
    http://www.vegalab.ru/forum/signaturepics/sigpic1808_2.gif

  4. #844
    Новичок Аватар для александр1980
    Регистрация
    10.07.2016
    Адрес
    Тамбов
    Сообщений
    12

    По умолчанию Re: Винтажные усилители и ресиверы - обзоры и тесты

    Здравствуйте! Ищу схему на technics su-v1x. Просторы интернета ведут только к платным ресурсам. Сам он собран на svi 2003a. Нравится его звук после новодельных marantz pm-6003 и music angel mini area 6. Спасибо

  5. #845
    Ветеран
    Автор темы
    Аватар для Prophetmaster
    Регистрация
    23.08.2005
    Адрес
    Москва
    Возраст
    53
    Сообщений
    3,590

    По умолчанию Re: Винтажные усилители и ресиверы - обзоры и тесты

    Цитата Сообщение от александр1980 Посмотреть сообщение
    Ищу схему на technics su-v1x.
    Для этого есть соответствующий раздел Форума.
    http://www.vegalab.ru/forum/signaturepics/sigpic1808_2.gif

  6. #846
    Новичок Аватар для operator71
    Регистрация
    05.09.2011
    Адрес
    Екатеринбург
    Возраст
    52
    Сообщений
    69

    По умолчанию Re: Винтажные усилители и ресиверы - обзоры и тесты

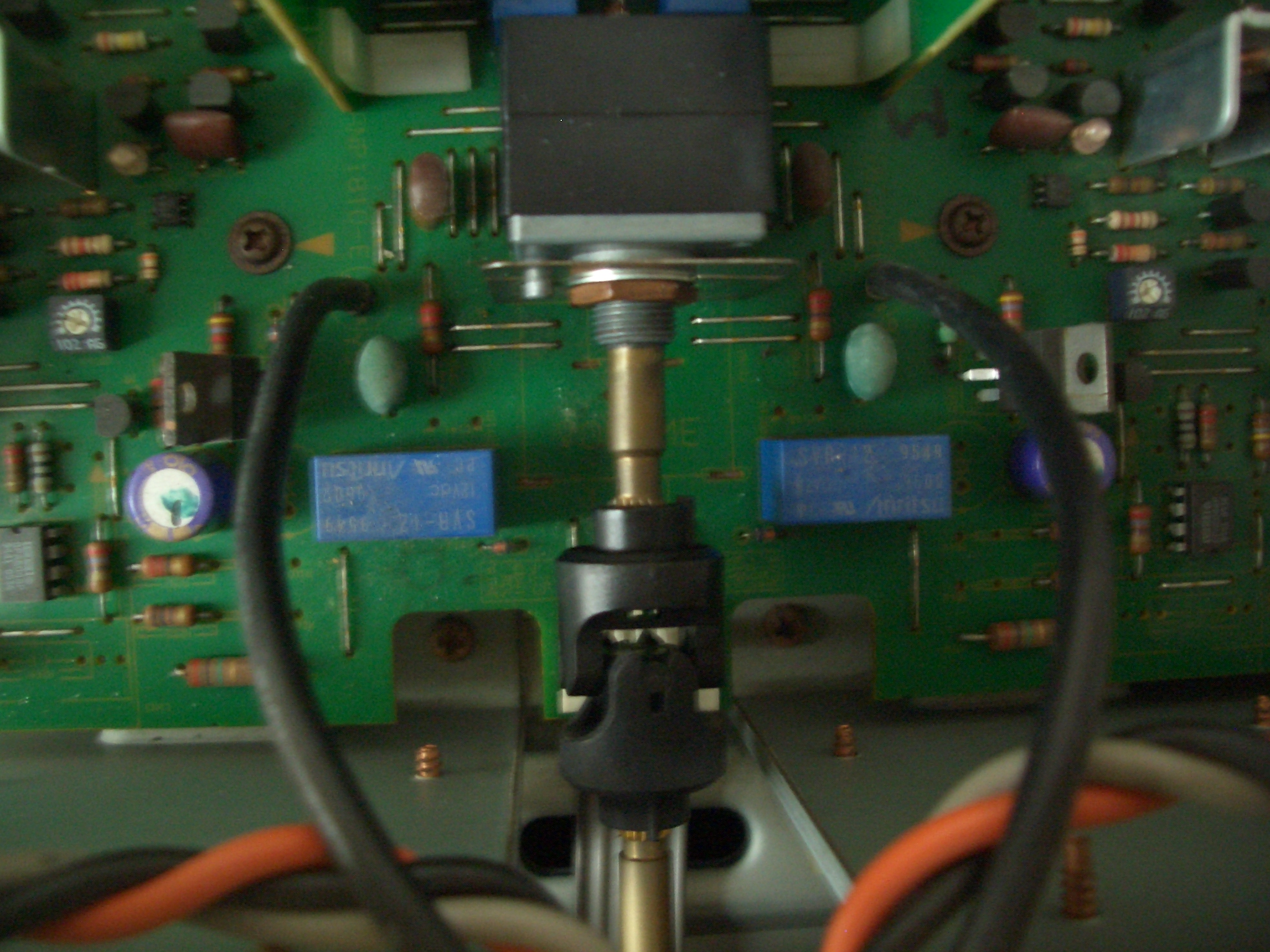

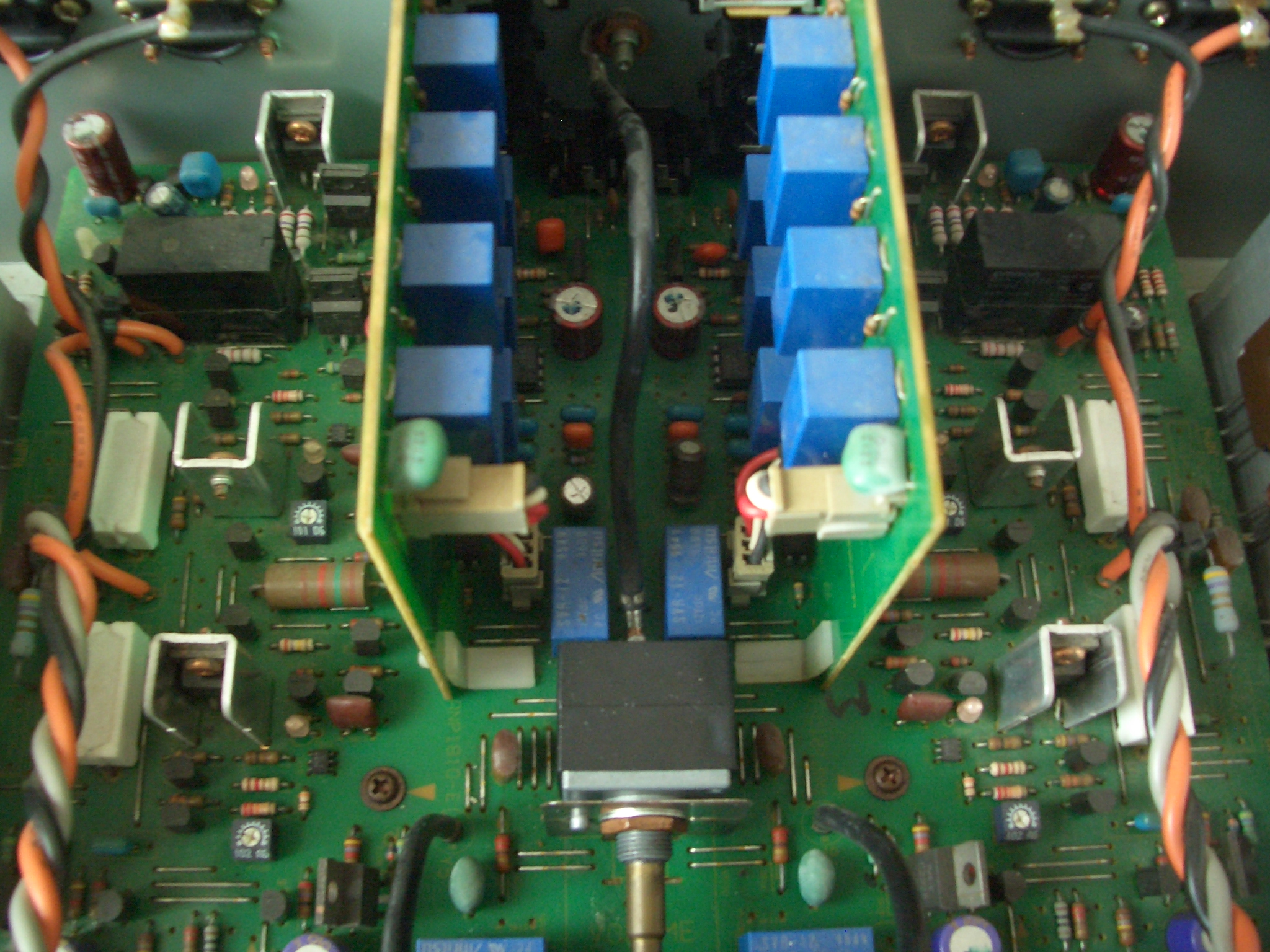

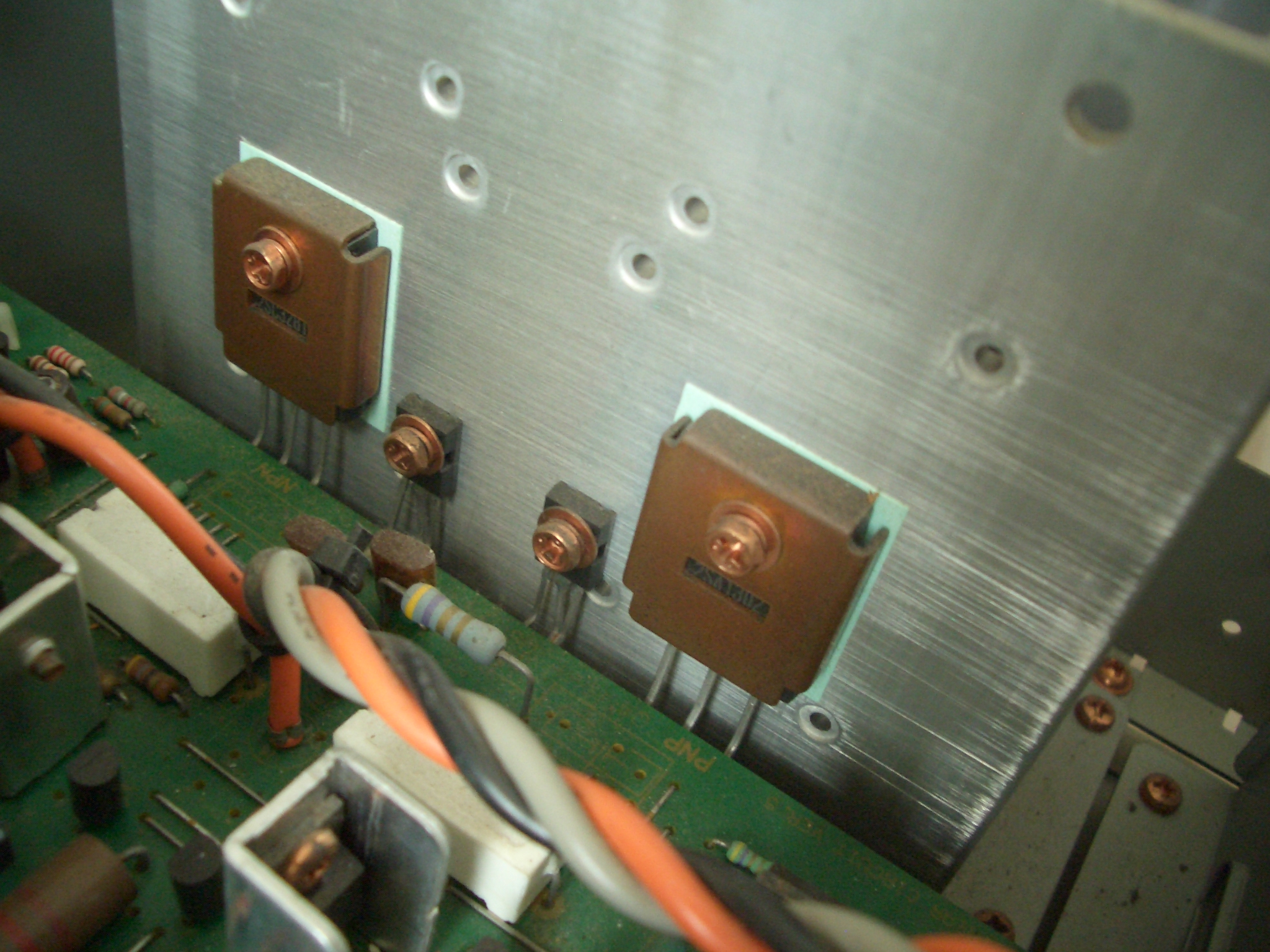

    Интегральный усилитель Pioneer A-05.
    https://audio-heritage.jp/PIONEER-EX.../amp/a-05.html
    Младший брат 07-го и бедный родственник 09-го. Входит в тройку топовых интегральников фирмы начала-середины 90-х.

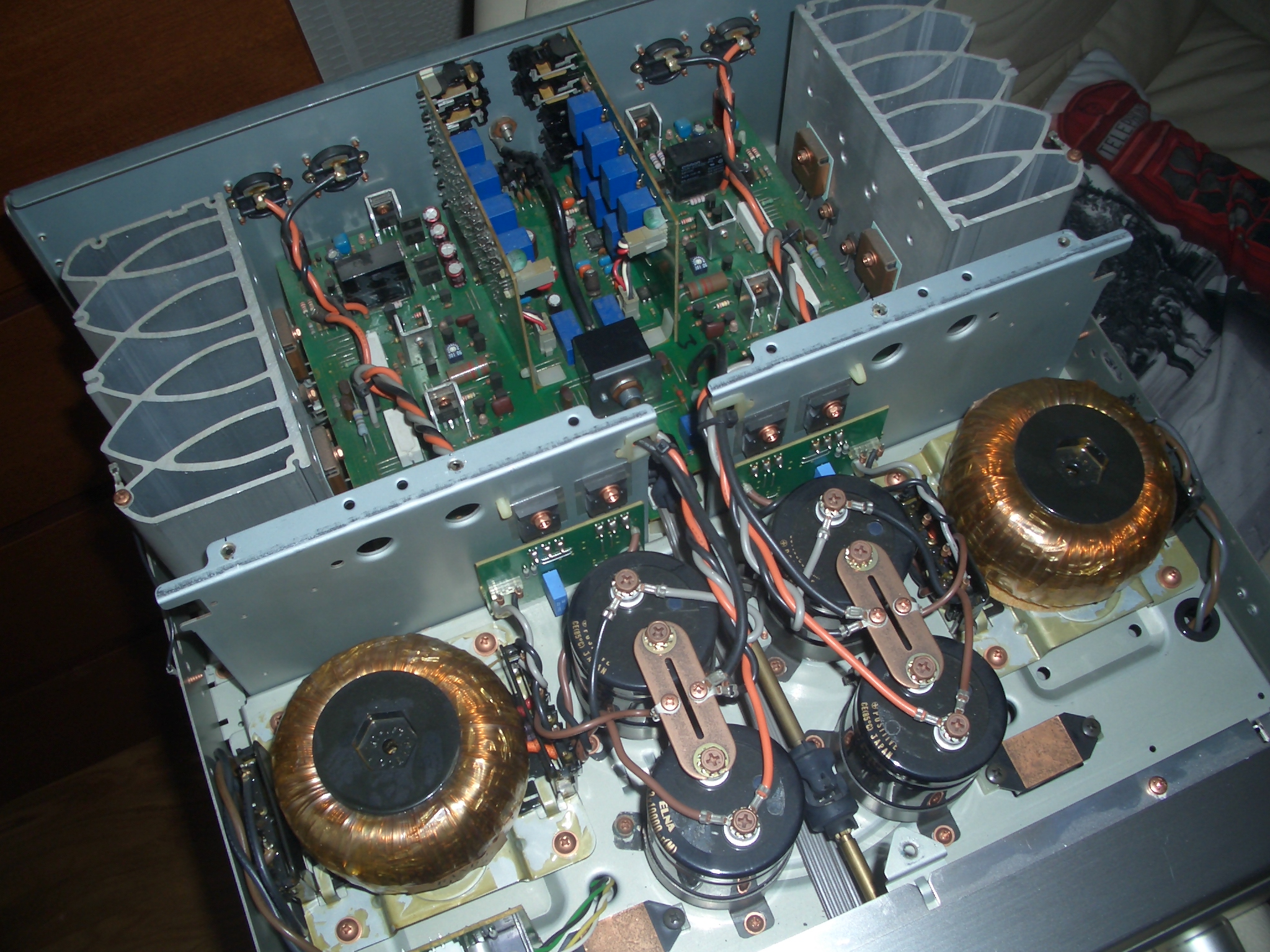

    Корпус четко разделен на две части - блок питания и сигнальная часть. Двойное моно. Трансы на вскидку ватт по 120, четыре конденсатора по 10000. Питание правильное - удвоение выходной мощности при уменьшении сопротивления нагрузки вдвое. Кабель приличного сечения заходит сразу под трансформаторы. Развитого преда, как такового нет. Разъёмы коммутации сгруппированы в центре задней панели, там же малосигнальные платы с реле коммутации. Никаких ТБ, ТК и прочего. Сигнал после реле идет на ОУ ОРА 604АР, на передней панели есть переключатель коэффициента усиления ОУ на два положения. РГ АЛПС во второй половине корпуса, рядом со входами, соединен тягой с двумя карданами. Минимум проводов, а те что есть приличного сечения. Профилактика свелась к очистке RCA разъемов, которые покрылись во влажном климате неким черным налётом. Отмылись сначала нашатырным спиртом, потом изопропилом и Контактклинером на масляной основе.
    Звучание мне понравилось. Из тех интегральников от Пионер, которые довелось послушать, это одни из самых, на мой взгляд, лучших. Разницу между 05 и 07 я не уловил, 09 не слышал. В усилителе нет межкаскадных конденсаторов. Звук очень плотный и при этом детальный. Например на записях STS Digital incredible music & records слышны все нюансы исполнения, причем даже на АС заведомо ниже классом. Фонокорректор не то что бы совсем никудышный, но мне не понравился, хотя он собран вполне себе в духе времени.
    Нажмите на изображение для увеличения.

Название:	CIMG0191.JPG
Просмотров:	954
Размер:	1.50 Мб
ID:	327556 Нажмите на изображение для увеличения.

Название:	CIMG0169.JPG
Просмотров:	747
Размер:	104.6 Кб
ID:	327554 Нажмите на изображение для увеличения.

Название:	CIMG0152.JPG
Просмотров:	747
Размер:	1.50 Мб
ID:	327555 Нажмите на изображение для увеличения.

Название:	CIMG0158.JPG
Просмотров:	1162
Размер:	1.48 Мб
ID:	327557 Нажмите на изображение для увеличения.

Название:	CIMG0159.JPG
Просмотров:	910
Размер:	1.47 Мб
ID:	327558 Нажмите на изображение для увеличения.

Название:	CIMG0161.JPG
Просмотров:	864
Размер:	1.48 Мб
ID:	327560 Нажмите на изображение для увеличения.

Название:	CIMG0160.JPG
Просмотров:	872
Размер:	1.52 Мб
ID:	327559 Нажмите на изображение для увеличения.

Название:	CIMG0166.JPG
Просмотров:	820
Размер:	1.48 Мб
ID:	327564 Нажмите на изображение для увеличения.

Название:	CIMG0164.JPG
Просмотров:	800
Размер:	1.46 Мб
ID:	327563 Нажмите на изображение для увеличения.

Название:	CIMG0163.JPG
Просмотров:	801
Размер:	1.48 Мб
ID:	327562 Нажмите на изображение для увеличения.

Название:	CIMG0162.JPG
Просмотров:	843
Размер:	1.51 Мб
ID:	327561
    Последний раз редактировалось operator71; 10.09.2018 в 06:56.

  7. #847
    Ветеран
    Автор темы
    Аватар для Prophetmaster
    Регистрация
    23.08.2005
    Адрес
    Москва
    Возраст
    53
    Сообщений
    3,590

    По умолчанию Re: Винтажные усилители и ресиверы - обзоры и тесты

    Цитата Сообщение от operator71 Посмотреть сообщение
    Интегральный усилитель Pioneer A-05.
    Спасибо за обзор!
    Как Администратор решит вопрос с редактированием первого поста (недавно эта опция исчезла), так размещу ссылку в 1 пост.
    http://www.vegalab.ru/forum/signaturepics/sigpic1808_2.gif

  8. #848
    Kris
    Гость

    По умолчанию Re: Винтажные усилители и ресиверы - обзоры и тесты

    Здравствуйте! Извините, если совсем не к месту, но очень нужна помощь.
    У меня усилитель nec винтаж, только что из ремонта, по качеству которого у меня есть сомнения. Второй день в эксплуатации. С утра один трек проиграл и начал греться, появился запах из него. Не сгоревшими проводами, но все же. Это нормально для аппаратуры? Или нужно прекратить использование и провести какие-то дополнительные манипуляции?

  9. #849
    Частый гость Аватар для Molodoy 4elovek
    Регистрация
    25.06.2010
    Адрес
    Московская обл. Серпухов
    Возраст
    35
    Сообщений
    100

    По умолчанию Re: Винтажные усилители и ресиверы - обзоры и тесты

    Kris,приветствую, это не нормально, это косяк вашего мастера.

  10. #850
    Kris
    Гость

    По умолчанию Re: Винтажные усилители и ресиверы - обзоры и тесты

    Спасибо большое за ответ.

  11. #851

    По умолчанию Re: Счастливый внучек тёти Sony или Sony TA-F555ESXII

    Цитата Сообщение от killhumax Посмотреть сообщение
    роме того мы имеем два приличных Ш образных трансформатора питания , но по сути это не двойное моно , один трансформатор отвечает за питание положительным напряжение схемы каналов усилителя а второй отрицательным
    Если бы вы нажали перевести на том же аудио-херитейдж или глянули схему то один транс питает первый каскад в классе А, второй транс питает второй каскад в классе Б

  12. #852
    Ветеран
    Автор темы
    Аватар для Prophetmaster
    Регистрация
    23.08.2005
    Адрес
    Москва
    Возраст
    53
    Сообщений
    3,590

    По умолчанию Re: Счастливый внучек тёти Sony или Sony TA-F555ESXII

    Цитата Сообщение от Tomas_Anderson Посмотреть сообщение
    Если бы вы нажали перевести на том же аудио-херитейдж или глянули схему то один транс питает первый каскад в классе А, второй транс питает второй каскад в классе Б
    Олега уже нет с нами, к великому сожалению.
    http://www.vegalab.ru/forum/signaturepics/sigpic1808_2.gif

  13. #853
    Новичок Аватар для Zorba
    Регистрация
    25.01.2019
    Сообщений
    24

    По умолчанию Re: Винтажные усилители и ресиверы - обзоры и тесты

    Усилитель SAE MARK IV DM 1979г -Scientific Audio Electronics (SAE)
    https://en.wikipedia.org/wiki/Scient...io_Electronics
    Настоящее детище Морисса Кесслера Теда Винчестера и Джеймса Бонджорно
    https://www.tnt-audio.com/edcorner/january13.html
    Service manual не доступен,если кто найдет,будем благодарны!
    У меня сейчас версия экспорт на 220 вольт,потребление 600вт
    Мощник в стоке не имел даже кнопки включения и при подключении в розетку стандартно издавал "пук" в аккустику))Видимо в те года в Америке кризис кнопок был))

    изначально емкости по 10500мкф,Дженерал Электрик,которые успешно перекочевали в усилитель друга))

    установлены 4х22000 ниппон чемикон

    Мощный трансформатор 220вольт ,вывод 6 вольт на лампочки для стрелочных индикаторов 8 шт,две обмотки по 38 -0-38 ,после диодного моста получаем+51 0 - 51 вольт в питание схемы
    обойма ламп 8 шт была удалена вместе с патронами

    ,в панель внедрен отдельный бп для светодиодов и светодиоды по 6 шт на "стрелку"
    вот предварительный каскад



    8 транзисторов TO-66 SAE 107 11-0066 и SAE 208 11-0072 по аналогам нет информации
    выходы





    8 транзисторов в длинной обойме сверху слоенного радиатора SAE 103 TO-3 110064 =MJ11022 и SAE 204 TO-3 110070=MJ11021
    конечно разбирать всю эту конструкцию караул!Плата усилителя цельная на два канала но симетричная и зажата между радиатором и и нижней частью корпуса
    В открытой части доступны регулировки offset adjust,quiescent current adj в каждом канале соответственно
    Выходы на аккустику сделаны прямо из платы в терминалы
    внутри под радиатором на каждом канале на пару sae 103 установлена транзисторная сборка СА3086 -SAE402

    и подстроечный резистор BIAS для регулировки от "базы к базе"
    все емкости ELNA
    отрывок схемы от SAE MARK 31b для наглядности,здесь сборка стоит между sae103 и sae 204,сопротивления 0.2ом ,и всего по два транзистора на выходе
    в Mark IV она тоже между SAE 103 и SAE 204 и сопротивления 0.39ом и по 4 транзистора на выходе

    вид с низу

    По звучанию наверно мое мнение будет очень субьективное,потому как я просто давно подсел на SAE, после всяких понтовых домашних усилителей,и никаким другим не получаю такой кайф и эмоции как SAE,очень естественный звук,сидишь как на сцене))
    Если уважаемый человек на форуме найдет времчко повезу его на прослушку,и анализ
    щас ожидаю SAE MARK 31b ,к нему есть и сервис мануал
    предусилитель ADCOM GFP-1




    полностью транзисторный предварительный усилитель,все емкости samwha,регуляторы Мацушита,реле Takamisawa rz-24,24 вольта,никаких микросхем и прочего
    Два фоно входа,тюнер и аукс,пред у которого что входит,то и выходит только с усилением,бз изменения окраса

    [/url]
    [/url]

    [/url]

    [/url]

    ,он же audiometric-a10p made in SAE (очень редкие аппараты )


    Больше фоток не лезет))
    Последний раз редактировалось Zorba; 28.02.2019 в 17:38.

  14. #854
    Частый гость Аватар для Soundman84
    Регистрация
    06.12.2011
    Адрес
    Воронеж
    Сообщений
    461

    По умолчанию Re: Винтажные усилители и ресиверы - обзоры и тесты

    Доброй ночи. Увидел эту ветку и решил отписаться, т.к. являюсь владельцем редкого винтажного Loewe 6391 amplifier. Хочу узнать - есть ли о нем какая то техническая информация? Интересуют его характеристики а также дата производства (хотя бы примерная). Буду признателен за информацию!
    Нажмите на изображение для увеличения.

Название:	IMG_5941.JPG
Просмотров:	552
Размер:	2.25 Мб
ID:	340403

  15. #855
    Ветеран
    Автор темы
    Аватар для Prophetmaster
    Регистрация
    23.08.2005
    Адрес
    Москва
    Возраст
    53
    Сообщений
    3,590

    По умолчанию Re: Винтажные усилители и ресиверы - обзоры и тесты

    Цитата Сообщение от Soundman84 Посмотреть сообщение
    Интересуют его характеристики
    SX 6391
    Nennnausgangsleistung4 Ohm/DIN 2 x 30 W
    Leistungsbandbrelte 10 – 50.000 Hz
    Übertragungsbereich +0,5/-l,5dB 20 – 20.000 Hz
    Klirrfaktor 0,1 %
    Fremdspannungsabstand Phono 65 dB Tuner 85 dB
    Baßregler ± 10 dB 100 Hz
    Höhenregler ± 10 dB 10 kHz
    Loudness100 Hz + 10 dB
    Loudness10 kHz + 5 dB
    Dämpfungsfaktor 50
    Eingangsempfindlichkeitfür Nennausgangsleistung
    phono MM 2,5 mV/ 47 kOhm tape 200 mV/ 50 kOhm Tuner 200 mV
    MaßeB x H x T/mm 420 x 105 x 312

    ---------- Сообщение добавлено 13:58 ---------- Предыдущее сообщение было 02:23 ----------

    Цитата Сообщение от Zorba Посмотреть сообщение
    Если уважаемый человек на форуме найдет времечко повезу его на прослушку,и анализ
    Постараюсь найти

    Спасибо за обзоры с фото!
    http://www.vegalab.ru/forum/signaturepics/sigpic1808_2.gif

  16. #856
    Частый гость Аватар для Soundman84
    Регистрация
    06.12.2011
    Адрес
    Воронеж
    Сообщений
    461

    По умолчанию Re: Винтажные усилители и ресиверы - обзоры и тесты

    Prophetmaster, Спасибо за информацию. Как я понимаю в основном больше для 8-Омной АС подходит, 4 Ома тяжело ему будет раскачивать? Еще хочу спросить вдогонку - если я к нему подключаю наушники через переходник непосредственно к клеммам АС (наушники у меня 50 Ом) - сколько он отдает по мощности в Вт? (примерно хотя бы)

  17. #857
    Старый знакомый Аватар для Mammonth
    Регистрация
    02.09.2006
    Адрес
    Магнитогорск
    Возраст
    57
    Сообщений
    852

    По умолчанию Re: Винтажные усилители и ресиверы - обзоры и тесты

    Цитата Сообщение от Soundman84 Посмотреть сообщение
    Prophetmaster, Спасибо за информацию. Как я понимаю в основном больше для 8-Омной АС подходит, 4 Ома тяжело ему будет раскачивать? Еще хочу спросить вдогонку - если я к нему подключаю наушники через переходник непосредственно к клеммам АС (наушники у меня 50 Ом) - сколько он отдает по мощности в Вт? (примерно хотя бы)
    Ну если УН рассчитан на 4-х омную и выдаёт 30 ватт, соответственно с 8ми омной нагрузкой выдаст в два раза меньшую мощность,
    А к вопросу про наушники ...)))... есть формула расчёта синусоидальной выходной мощности УНЧ: Rн = U2/2Rн,
    (необходимо было отметить, что в этой формуле U - амплитуда напряжения и исходит из U эффективное х 1,41) или др. формула P= Uэффект2 (квадрат)/Rн
    из чего можно узнать и "не примерно, а точно" мощность на 50-ти омные наушники = 2,4 Ватта
    Последний раз редактировалось Mammonth; 24.02.2019 в 06:28.

  18. #858
    Частый гость Аватар для Soundman84
    Регистрация
    06.12.2011
    Адрес
    Воронеж
    Сообщений
    461

    По умолчанию Re: Винтажные усилители и ресиверы - обзоры и тесты

    Mammonth, Спасибо большое! 2.4 Вт это солидно. Как раз для изодинамики моей подходят. Я его еще неспешно дорабатываю на предмет замены конденсаторов - звук лучше становится.

  19. #859
    Новичок Аватар для Zorba
    Регистрация
    25.01.2019
    Сообщений
    24

    По умолчанию Re: Винтажные усилители и ресиверы - обзоры и тесты

    Цитата Сообщение от Prophetmaster Посмотреть сообщение
    Спасибо за обзоры с фото!
    Всегда пожалуйста!
    плата Mark IV DM

    Схема тоже вроде есть,но не читабельна(((

  20. #860
    Новичок Аватар для Zorba
    Регистрация
    25.01.2019
    Сообщений
    24

    По умолчанию Re: Винтажные усилители и ресиверы - обзоры и тесты

    И снова Привет!
    Очередное детище Джеймса Бонджорно.
    SAE Mark 31b Самый маленький SAE ))

    Приехал мой усилитель уже в плачевном состоянии с убитым правым каналом,и естественно 110вольт
    Чинили его в Америке судя по всему по Китайски))исходя из принципа китайский транзистор требует много термопасты..))
    Транс имел две обмотки на первичке,успешно переключен на 220вольт))
    Все выходнные транзисторы поставил новые,сборки транзисторные новые, один транзистор в защите предварительного был поврежден,сменил все 4 новые,сопротивления 5вт 0.2 ома у нас в стране сложно найти,поставил все 0.22
    Работает отлично,хотя пришлось ,контрольные регулировки по сервис манулу















    Такой вот ужас стоял






    По звучанию мне кажется обогнал мой Марк 4.))Хотя рано судить,будем слушать дальше))
    Небольшой видосик ,записано на мобильник
    Вложения Вложения
    Последний раз редактировалось Zorba; 19.03.2019 в 16:55.

Страница 43 из 51 Первая ... 334142434445 ... Последняя

Метки этой темы

Социальные закладки

Социальные закладки

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
