Тема: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

  1. #1 Показать/скрыть первое сообщение.
    Частый гость
    Автор темы
    Аватар для lakonas
    Регистрация
    12.04.2007
    Адрес
    Vilnius
    Сообщений
    396

    По умолчанию Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    В связи с изменением правил размещения объявлений в разделе форума «Толкучка» ушла в небытие, достаточно большая часть технической информации по осциллографам Tektronix 24ххх и всему что с ними связано (не говоря об отзывах по результатам продаж) . Т.к. постоянно получаю довольно много однотипных вопросов по этим приборам и что с ними связано, и из-за недостатка времени на полноценные ответы всем обращающимся, решил разместить здесь основную техническую информацию (параметры, работа, ремонт):
    Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.
    (коммерческие и прочие не связанные с техникой вопросы попрошу только в личку, дабы тема не была закрыта!
    Технические вопросы и ответы приветствуются!)

    «Историческая» справка:
    Первые приборы аналоговой серии 24хх появились на рынке в 1983 году и выпускались до конца 90-х. Приборы были реальным прорывом в применении специализированных ИС высокой степени интеграции в осциллографии. Специально для широкополосных осциллографов был разработан комплект гибридных и полупроводниковых ИС в составе которого:
    1.-входной усилитель 155-0235-хх ,
    2.-сдвоенный усилитель доп.каналов 155-0238-00
    3.-коммутатор каналов 155-0236-00
    4.-развертка 155-0240-00 (дополнительная маркировка разбраковки U700 и U900)
    5.-синхронизатор 155-0239-хх
    6.-оконечный усилитель Х 155-0241-хх
    7.-оконечный усилитель Y 155-0237-xx
    8.-оконечный усилитель Z 155-0242-xx
    9.-управление режимами отображения 155-0244-хх
    10.- входные аттенюаторы. Выполнены по толстопленочной технологии в виде отдельных модулей, коммутация – поляризованные реле, на этапе производства используется лазерная подгонка элементов (также она широко используется и в других ИС).
    *хх – в период выпуска было несколько модификаций

    Нажмите на изображение для увеличения.

Название:	osn.plata.jpg
Просмотров:	5216
Размер:	276.7 Кб
ID:	137326
    На разработку данного комплекта по разным источникам Тектроникс потратил от 7 до15 млн.USD. Основой ГИС является ПП кристалл, со степенью интеграции несколько тысяч активных элементов, расположенный на керамической подложке вместе c элементами внешней «обвязки» и элементами требующими подстройки (лазерной подгонки) на стадии производства. Керамическая подложка закреплена на корпусе-радиаторе вместе с которым и устанавливается в контактную панель.Нажмите на изображение для увеличения.

Название:	gis.jpg
Просмотров:	4828
Размер:	42.6 Кб
ID:	137404

    Первоначально линейка приборов была анонсирована как 150МГц (модель 2445) и 300МГц (2465), в процессе развития серии появляются приборы 250МГц (2455А,2455В),350МГц (2465А, 2467), 400МГц (2465В, 2467В). Приборы 150МГц (2445В), переходят в 200 МГц (2445В), а приборы 250 МГц (2455А, 2455В) практически и не выпускаются. В семействе присутствуют приборы 2467х имеющие уникальную трубку с МКП (микроканальными пластинами). Также семейство обрастает вариантами исполнения (options - опциями):
    основными
    01 -4 1/2 разрядный автоматический вольтметр (DMM, True RMS AC Volt & Current)
    05 – система измерения ТВ сигналов
    06 – частотомер/таймер/триггер
    09 - частотомер/таймер/триггер, 17бит анализатор
    10 – интерфейс GPIB IEEE 488, для полуавтоматических измерительных систем
    дополнительными (приведены выборочно)
    11 – питание активных пробников (разъемы на задней панели)
    22 – два дополнительных пробника в комплекте
    1R-стоечный вариант
    А1- евровилка, 220В/16А,50Гц
    М5 – 2 года гарантия (ремонт) + 9 калибровок
    Возможно было комплектование опциями под заказ (набор опций 2А,3А,4А – две, три, четыре опции из списка) или выбор уже стандартно укомплектованных приборов серии Special Edition (например 24ххCTS – 09,10,22; 24ххDMS -01,09,10,22; 24ххDVS- 01,05,09,10,22). Некоторые опции взаимоисключающие, одновременная их установка не возможна (например 09 и 11).

    Т.к. в основе всего семейства лежит один и тот же комплект микросхем, то не существует кардинальных отличий и в конструкции приборов. При этом существовало довольно много модификаций отдельных узлов, но основной принцип распределения по узлам: основная плата осциллографическая, узел контроллера (процессора), узел передней панели, высоковольтный блок, блок питания сохранен во всем семействе, что позволяет в некоторых случаях использовать узлы даже из разных комплектов.

    По техническим параметрам приборы полностью соответствуют и даже превосходят уровень выпускаемых сегодня аналоговых осциллографов. В значительной степени это объясняется применением специализированных ИС, разрабатывать которые по нынешним временам в связи с бурным развитием цифровой осциллографии не целесообразно (да и не рентабельно). По структуре прибор представляет собой классический двухканальный осциллограф Y1 и Y2 (2мВ/дел-5В/дел ), с двумя дополнительными каналами Y3 и Y4 (имеют только два коэффициента отклонения 0,1В/дел и 0.5В/дел) образованными из входов внешней синхронизации, две развертки А и В (с режимом задержанной развертки и двойной задержанной развертки), стандартно все модели имеют отображение знаковой информации на экране ЭЛТ и маркерные измерения. Характерным также является полное электронное управление всеми режимами работы прибора от микропроцессора, включая и плавные регулировки.

    (продолжение следует https://forum.vegalab.ru/showthread....=1#post1403730 )

    Во вложении ниже приведены данные с параметрами из каталогов
    Каталог 2445/2465
    Каталог 2445А/2455А/2465А/2467
    Каталог 2445В/2455В/2465В/2467В

    Tektronix 2445 2465 catalog black.pdf
    Tektronix 2445A, 2465A catalog.pdf
    Tektronix 2445B 2465B 2467B broshure.pdf
    Последний раз редактировалось lakonas; 05.06.2012 в 10:02.

  2. #981
    Старый знакомый Аватар для DenOFF
    Регистрация
    07.01.2010
    Адрес
    Москва
    Возраст
    37
    Сообщений
    555

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    lakonas, Спасибо!

  3. #982
    Новичок Аватар для Bond
    Регистрация
    30.11.2006
    Сообщений
    89

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Tektronix 2465 во время работы щелкнуло реле, потом ещё раз щелкнуло реле и осциллограф отключился.
    Сейчас включается режимы подсвечиваются, но луча нет.
    В чем может быть дело?

  4. #983
    Частый гость
    Автор темы
    Аватар для lakonas
    Регистрация
    12.04.2007
    Адрес
    Vilnius
    Сообщений
    396

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Цитата Сообщение от Bond Посмотреть сообщение
    Tektronix 2465 во время работы щелкнуло реле, потом ещё раз щелкнуло реле и осциллограф отключился.
    Сейчас включается режимы подсвечиваются, но луча нет.
    В чем может быть дело?
    А знаки на экране есть? И можно ли кнопкой поиска луча что-то засветить на экране?

  5. #984
    Новичок Аватар для Bond
    Регистрация
    30.11.2006
    Сообщений
    89

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Нет вообще ничего нет. Поиском луча - луч не находится и ничего не засвечивается.

  6. #985
    Частый гость
    Автор темы
    Аватар для lakonas
    Регистрация
    12.04.2007
    Адрес
    Vilnius
    Сообщений
    396

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Цитата Сообщение от Bond Посмотреть сообщение
    Нет вообще ничего нет. Поиском луча - луч не находится и ничего не засвечивается.
    Начните с проверки напряжений на колодке 119 основной платы. Потом проверьте напряжения на пластинах Х и Y ЭЛТ. Включите один канал и авто режим развертки, знаки лучше выключить, смещая канал по вертикали и по горизонтали проверьте изменение напряжений на пластинах. Возможно ли выставить одинаковые напряжения на соответствующих пластинах? Если - да, то отоприте подсвет трубки регулировкой GRID BIAS на ВВ блоке. Далее проверка ВВ блока и усилителя подсвета.

  7. #986
    Новичок Аватар для Bond
    Регистрация
    30.11.2006
    Сообщений
    89

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Все напряжения на колодке J191 присутствуют.
    На пластинах X и Y напряжения есть и оно изменяется, но одинаковые напряжения на
    обоих пластинах установить не получается - напряжение регулируется в небольших пределах.
    На горизонтальных пластинах 12в., а на вертикальных 5 вольт.
    Смотреть дальше по вашей инструкции или уже можно предположить в чем дело?

  8. #987
    Частый гость
    Автор темы
    Аватар для lakonas
    Регистрация
    12.04.2007
    Адрес
    Vilnius
    Сообщений
    396

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Цитата Сообщение от Bond Посмотреть сообщение
    Все напряжения на колодке J191 присутствуют.
    На пластинах X и Y напряжения есть и оно изменяется, но одинаковые напряжения на
    обоих пластинах установить не получается - напряжение регулируется в небольших пределах.
    На горизонтальных пластинах 12в., а на вертикальных 5 вольт.
    Смотреть дальше по вашей инструкции или уже можно предположить в чем дело?
    Перепроверьте:
    Панелька J119 контакты 8 и 9 - 87В и 43В?
    Напряжения на пластинах + и - (относительно земли) должны быть для Y -> 22В-30В , для Х - 28В-46В ?

  9. #988
    Новичок Аватар для Bond
    Регистрация
    30.11.2006
    Сообщений
    89

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Есть только панелька J191 на ней и смотрю напряжения.
    11 контакт 42В и 14 контакт 87 вольт.
    Для X изменения напряжения 30В - 48В, для Y 22В - 36В.

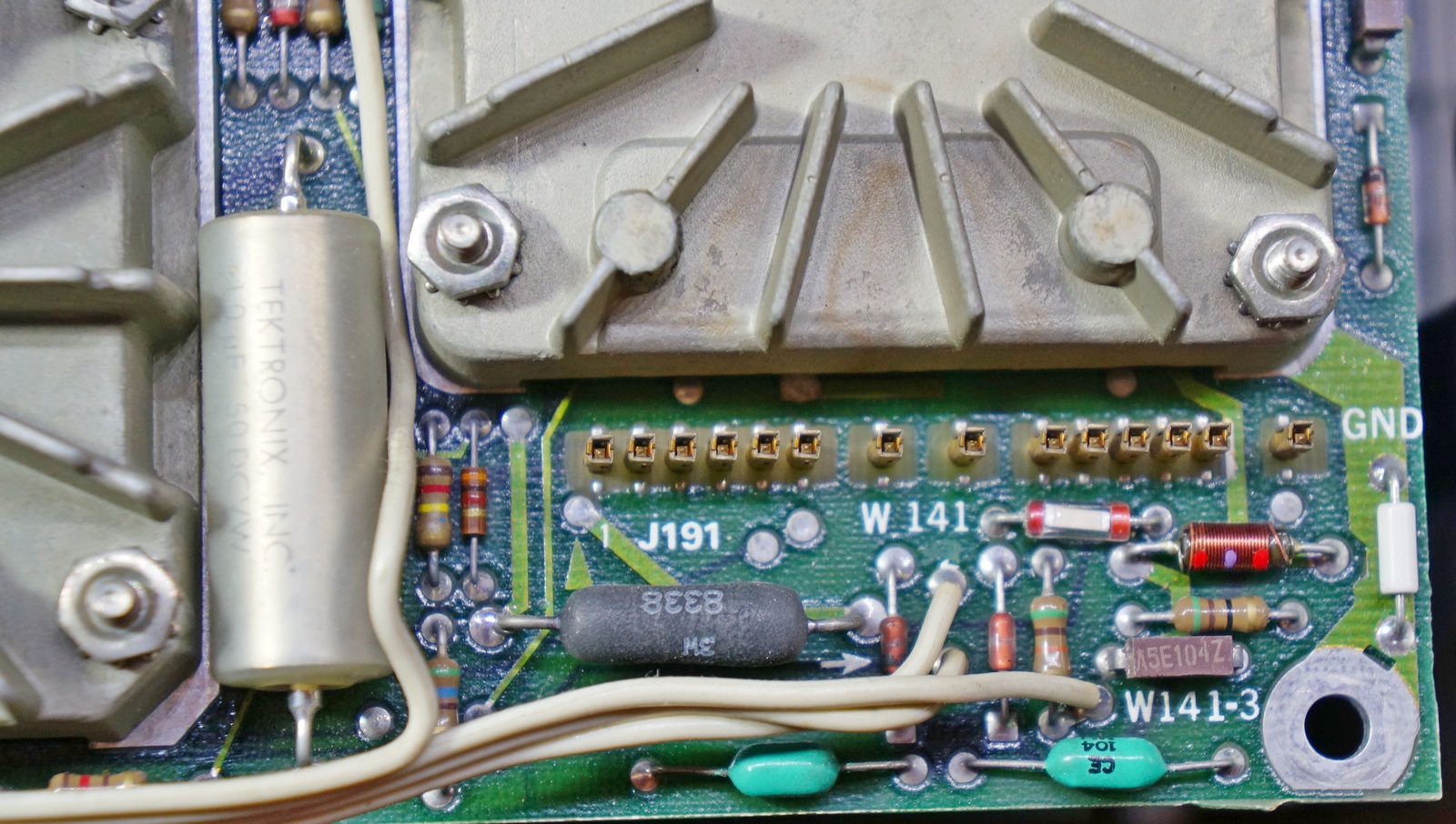

    Нажмите на изображение для увеличения.

Название:	qz.jpg
Просмотров:	205
Размер:	513.4 Кб
ID:	349930

  10. #989
    Частый гость
    Автор темы
    Аватар для lakonas
    Регистрация
    12.04.2007
    Адрес
    Vilnius
    Сообщений
    396

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Цитата Сообщение от Bond Посмотреть сообщение
    Есть только панелька J191 на ней и смотрю напряжения.
    11 контакт 42В и 14 контакт 87 вольт.
    Для X изменения напряжения 30В - 48В, для Y 22В - 36В.
    J119 - это микросхемная панелька рядом с U650

    Напряжения в норме, значит выставляете одинаковые напряжения на + и - пластинах, для Х ~ 36-38В, Y ~ 30B , отпираете трубку.
    Если на экране появится линия развертки (правда с подсветкой обратного хода и прочего мусора) и она смещается по Х и по Y, значит вероятнее всего неисправность в усилителе подсвета или входных цепях ВВ преобразователя, если на экране ничего не подсветится, то неисправность ВВ преобразователя или ЭЛТ.

    Да, если напряжения по пластинам не выставляются, есть большой перекос, то неисправен данный усилитель.

  11. #990
    Новичок Аватар для Bond
    Регистрация
    30.11.2006
    Сообщений
    89

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Напряжения по пластинам выставляются, но линия развертки при регулировке GRID BIAS не появляется.
    На Q1981 в ВВ блоке никаких импульсов нет.
    Последний раз редактировалось Bond; 09.07.2019 в 11:36.

  12. #991
    Частый гость
    Автор темы
    Аватар для lakonas
    Регистрация
    12.04.2007
    Адрес
    Vilnius
    Сообщений
    396

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Цитата Сообщение от Bond Посмотреть сообщение
    Напряжения по пластинам выставляются, но линия развертки при регулировке GRID BIAS не появляется.
    А вообще хоть что-то на экране появляется? точка от развертки или от знаков, если их включить?

  13. #992
    Новичок Аватар для Bond
    Регистрация
    30.11.2006
    Сообщений
    89

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Ничего не появляется.
    На Q1981 в ВВ блоке никаких импульсов нет и на его коллекторе нет -15 вольт.

  14. #993
    Частый гость
    Автор темы
    Аватар для lakonas
    Регистрация
    12.04.2007
    Адрес
    Vilnius
    Сообщений
    396

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Цитата Сообщение от Bond Посмотреть сообщение
    ....
    На Q1981 в ВВ блоке никаких импульсов нет.
    Если все напряжения на ВВ блок приходят, тогда неисправность ВВ трансформатора, или его обвязки, или ВВ умножителя


    Offтопик:
    десяток ВВ блоков имею в наличии ;)

  15. #994
    Новичок Аватар для Bond
    Регистрация
    30.11.2006
    Сообщений
    89

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Нет - 15 вольт на коллекторе Q1981. Не могу найти предохранитель F1900 через который -15 вольт приходит на этот транзистор.

  16. #995
    Частый гость
    Автор темы
    Аватар для lakonas
    Регистрация
    12.04.2007
    Адрес
    Vilnius
    Сообщений
    396

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Цитата Сообщение от Bond Посмотреть сообщение
    Нет - 15 вольт на коллекторе Q1981. Не могу найти предохранитель F1900 через который -15 вольт приходит на этот транзистор.
    Такого не припомню, но на плате блока питания есть F1330 в цепи -15В нерегулируемых

  17. #996
    Новичок Аватар для Bond
    Регистрация
    30.11.2006
    Сообщений
    89

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Да, сгорел F1330. Через него идет питание 18,9 вольт, но видимо оно под нагрузкой падает до -15 вольт или все же это много?
    Искать причину его перегорания в ВВ блоке?

  18. #997
    Частый гость
    Автор темы
    Аватар для lakonas
    Регистрация
    12.04.2007
    Адрес
    Vilnius
    Сообщений
    396

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Цитата Сообщение от Bond Посмотреть сообщение
    Да, сгорел F1330. Через него идет питание 18,9 вольт, но видимо оно под нагрузкой падает до -15 вольт или все же это много?
    Искать причину его перегорания в ВВ блоке?
    Если сгорел этот предохранитель, то на колодке J119-3 этого напряжения тоже не должно было быть исходно ;)

    Это напряжение не регулируемое, обычно на уровне 17-18В и поступает на ВВ блок через сопротивление R951 - 5 Ом (правда иногда бывает перемычка)

    По части причины - все-таки вероятне всего она в ВВ блоке, т.к. это напряжение после предохранителя идет только туда, а до предохранителя используется для стабилизатора -15В

  19. #998
    Новичок Аватар для Bond
    Регистрация
    30.11.2006
    Сообщений
    89

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Цитата Сообщение от lakonas Посмотреть сообщение
    Если сгорел этот предохранитель, то на колодке J119-3 этого напряжения тоже не должно было быть исходно ;)
    Я колодку эту не нашел, видимо поэтому возникла путаница.
    Тоже думаю, что дело в ВВ блоке.
    Q1981 исправен, может дело в умножителе?
    Или вообще стоит заменить предохранитель и попробовать включить?
    Хотя на 0,75А предохранитель я не найду, только на 1А.

  20. #999
    Частый гость
    Автор темы
    Аватар для lakonas
    Регистрация
    12.04.2007
    Адрес
    Vilnius
    Сообщений
    396

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Цитата Сообщение от Bond Посмотреть сообщение
    Я колодку эту не нашел, видимо поэтому возникла путаница.
    Тоже думаю, что дело в ВВ блоке.
    Q1981 исправен, может дело в умножителе?
    Или вообще стоит заменить предохранитель и попробовать включить?
    Хотя на 0,75А предохранитель я не найду, только на 1А.
    По опыту, чаще всего выходит из строя трансформатор.
    А включать всеравно как-то надо.

  21. #1000
    Новичок Аватар для Bond
    Регистрация
    30.11.2006
    Сообщений
    89

    По умолчанию Re: Осциллографы Tektronix 2445х, 2455х, 2465х, 2467х в вопросах и ответах.

    Заменил предохранитель.
    Луч не появился, сильно греется транзистор Q1981 и резистор 3Ом(3Вт), через который идет питание -15 вольт.
    Получается замыкание в трансформаторе Т1970?
    Как его проверить?
