    Цитата Сообщение от ottisk
    Хоть своё фото на плате размещай.
    Какая полезная фича! А к примеру, фото президента тоже можно
    на плату перенести и потом ее вытравить?
    "Не видящий, да услышит. Не слышащий, да увидит!"... (C)

  2. #22
    Забанен (навсегда) Аватар для ottisk
    Регистрация
    28.01.2005
    Сообщений
    934

    По умолчанию Re: Программы разводки плат

    Grey, WP, Dark Abbat, А.Воробьёв: Согласен.

    Цитата Сообщение от А.Воробьев
    Какая полезная фича! А к примеру, фото президента тоже можно
    на плату перенести и потом ее вытравить?
    Да хоть Саддама Хусейна

    Off-top:Для тех кто не в курсе. Я вот тут не поленился сделал скан с большим увеличением с офсетной формы . Хорошо видно, что фото состоит из дискретных точек разного размера (растра).
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	Untitled-2.jpg
Просмотров:	317
Размер:	70.0 Кб
ID:	7121
    Последний раз редактировалось ottisk; 12.01.2006 в 05:44.

  3. #23
    Завсегдатай Аватар для Ортхэннер
    Регистрация
    15.09.2004
    Адрес
    Пермь
    Возраст
    34
    Сообщений
    3,182

    По умолчанию Re: Программы разводки плат

    Если уж о Кореле речь пошла, то по-моему проще нарисовать на бумаге что-нибудь и заказать в Резонит.
    Каков поп, таков и приход

  4. #24
    Завсегдатай Аватар для Nikkov
    Регистрация
    01.11.2005
    Адрес
    Омск, Сибирь
    Возраст
    51
    Сообщений
    1,358

    По умолчанию Re: Программы разводки плат

    Пробовал Cadstar 7, PADS, Protel DXP(Altium designer), Mentor graphics WG.
    Так как я далек от конструирования плат, то мне понравился наиболее простой в освоении Protel, в нем есть огромная библиотека компонентов, есть книга на русском языке по предыдущей версии, достаточно интуитивный интерфейс, но большинству профи (см. форум на electronix.ru) он не нравится, авторазводчик вообще нерабочий, правда есть возможность использовать Spectrу.
    WG без сомнения самый мощный пакет, но если даже Dark Abbat его месяц осваивал, то куда там мне, я потыкавшись бросил.
    Понравился PADS (тоже Mentor graphics), достаточно простой в освоении (на втором месте после Protel, есть хорошие туториалы), но PADS logic (редактор схем) очень неудобный, зато разводилка очень мощная. Правда в более полных версиях PADS, редактор схем тот же что и в WG - DxDesigner.
    Cadstar оставил двоякое впечатление, вроде все хорошо, но как то все не так в пользовательском интерфейсе. У него есть бесплатная Express версия с ограничениями, я пробовал и ее и полную. Если есть вопросы по запуске полной версии, могу ответить через приват.

  5. #25
    Завсегдатай Аватар для Инквизитор
    Регистрация
    18.06.2004
    Адрес
    Сколково
    Сообщений
    2,005

    По умолчанию Re: Программы разводки плат

    но PADS logic (редактор схем) очень неудобный,
    Это точно.
    Правда в более полных версиях PADS, редактор схем тот же что и в WG - DxDesigner.
    Тоже не подарок, Пока в нем разберешься... Я использую редактор Design Capture, он более легок для освоения. К тому же у меня уже была часть библиотек к нему. Собственно редактору схем совершенно не нужны всяческие навороты, его назначение - рисование схем, основная масса функций должна быть сосредоточена в редакторе топологии и программах моделирования.

  6. #26
    Завсегдатай Аватар для Nikkov
    Регистрация
    01.11.2005
    Адрес
    Омск, Сибирь
    Возраст
    51
    Сообщений
    1,358

    По умолчанию Re: Программы разводки плат

    Цитата Сообщение от Dark Abbat
    Это точно.

    Тоже не подарок, Пока в нем разберешься... Я использую редактор Design Capture, он более легок для освоения. К тому же у меня уже была часть библиотек к нему. Собственно редактору схем совершенно не нужны всяческие навороты, его назначение - рисование схем, основная масса функций должна быть сосредоточена в редакторе топологии и программах моделирования.
    Насколько я понял Mentor Graphics отказываются от Design Capture, в пользу DxDesigner. А в редакторе должно быть УДОБНО рисовать схемы, и он должен поддерживать связь между схемой и платой.

  7. #27
    Завсегдатай Аватар для Инквизитор
    Регистрация
    18.06.2004
    Адрес
    Сколково
    Сообщений
    2,005

    По умолчанию Re: Программы разводки плат

    Ну и пусть отказываются. Совместимость то остается. А DC проще в освоении и удобнее, чем DxDesigner

  8. #28
    Частый гость Аватар для Стрелец
    Регистрация
    19.04.2005
    Сообщений
    397

    По умолчанию Re: Программы разводки плат

    Ребята, а KiCAD EDA кто-нибудь может
    прокоментировать?

  9. #29
    Завсегдатай Аватар для Инквизитор
    Регистрация
    18.06.2004
    Адрес
    Сколково
    Сообщений
    2,005

    По умолчанию Re: Программы разводки плат

    А это что еще за чудо? Первый раз о таком слышу. Кто производитель?

  10. #30
    Частый гость Аватар для Стрелец
    Регистрация
    19.04.2005
    Сообщений
    397

    По умолчанию Re: Программы разводки плат

    Вроде какой-то французский инжинер по графике разработал.
    В яндексе набери название и посмотри.

  11. #31
    Завсегдатай Аватар для Nikkov
    Регистрация
    01.11.2005
    Адрес
    Омск, Сибирь
    Возраст
    51
    Сообщений
    1,358

    По умолчанию Re: Программы разводки плат

    Цитата Сообщение от Стрелец
    Ребята, а KiCAD EDA кто-нибудь может
    прокоментировать?
    Если я не путаю это бесплатное ПО, по описанию красивое, по отзывам
    угробище монстральное. Я поленился качать его, т.к. он объема немалого, а отзывы...

    Так к слову, еще есть DipTrace, разработчик русский, но она платная (есть бесплатная с ограничениями) и любительско-недоделаная, хотя автор говорит, что она даже продается.

    Вообще, как выше упоминалось, для тех кому действительно все это интересно, то смотрите форум на http://electronix.ru/forum/index.php,
    там это все многократно обсуждалось, в том числе и где взять.

  12. #32
    Новичок Аватар для Slash
    Регистрация
    26.01.2004
    Адрес
    Санкт-Петербург
    Сообщений
    90

    По умолчанию Re: Программы разводки плат

    Цитата Сообщение от Саша1
    Slash,
    SPECTRA и в Оркаде есть, пробовал. Насчёт сложная - это да.
    А Топор реально авторасстановку делает? Ещё в мае 2005 г. не делал по-нормальному, в их форуме писали.
    Хм. Как раз тогда эту прогу и видел последний раз. Может научилась ?

  13. #33
    Регистрация не подтверждена Аватар для serg_no-coment
    Регистрация
    03.03.2004
    Адрес
    с днепровских берегов
    Возраст
    54
    Сообщений
    539

    По умолчанию Re: Программы разводки плат

    DipTrace обновлена до v1.22, и якобы серьезно улучшена
    http://www.diptrace.com/rus/
    лекарство пока не найдено. _http://forum.netz.ru/showthread.php?t=29643

  14. #34
    Старый знакомый Аватар для TRANTOR
    Регистрация
    14.05.2005
    Сообщений
    655

    По умолчанию Re: Программы разводки плат

    Цитата Сообщение от serg_no-coment
    лекарство пока не найдено.
    Не лекарство, но метод: https://forum.vegalab.ru/showthread.php?t=5204

  15. #35
    Завсегдатай Аватар для Elms
    Регистрация
    21.12.2008
    Адрес
    Москва
    Возраст
    56
    Сообщений
    3,352

    По умолчанию Re: Программы разводки плат

    За долго до того как узнал про спринт пользовался CIRCAD. Было удобно.

  16. #36
    Частый гость Аватар для Zuzj
    Регистрация
    21.12.2006
    Адрес
    32-х битный
    Сообщений
    132

    По умолчанию Re: Программы разводки плат

    А я в Altium Designer пару лет уже работаю, после пикада было довольно легко перейти. Всё интегрировано, не надо библиотеки рисовать в отдельных программах. Что мне нравится, так это то, что плату с деталями можно конвертнуть в STEP-формат, потом открыть в SolidWorks и посмотреть, как она становится в корпус. Конечно для мигалок и пищалок это может и лишнее, но для серьёзных конструкций оправдано.
    ҤąҏϞҁӱҋϯϵ дϐӳχӱґѻљңӥҟ... ҕҿз ӆμҥεӣќѝ, ӓ ӈα ϩѧӑӟ

  17. #37
    Старый знакомый Аватар для КСИВ
    Регистрация
    10.02.2008
    Сообщений
    488

    По умолчанию Re: Программы разводки плат

    Цитата Сообщение от Zuzj Посмотреть сообщение
    плату с деталями можно конвертнуть в STEP-формат, потом открыть в SolidWorks и посмотреть, как она становится в корпус.
    А разве из PCAD в DXF потом DWG - не тоже самое. По мне автотрассировщик SPECCTRA неплохо помогает при разводке плат, потом перевожу в PCAD и
    дорабатываю вручную. А вот от авторазмещения толку ноль (по крайней мере для аналоговых схем). С уважением.

  18. #38
    Не хочу! Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    61
    Сообщений
    35,999

    По умолчанию Re: Программы разводки плат

    Цитата Сообщение от Zuzj Посмотреть сообщение
    А я в Altium Designer пару лет уже работаю, после пикада было довольно легко перейти. Всё интегрировано, не надо библиотеки рисовать в отдельных программах.
    В Пикаде тоже можно этого не делать.
    Цитата Сообщение от Zuzj Посмотреть сообщение
    Что мне нравится, так это то, что плату с деталями можно конвертнуть в STEP-формат, потом открыть в SolidWorks и посмотреть, как она становится в корпус
    И в Пикаде можно. Не так красиво как в Алтиуме но можно (а в Ментор Падс это еще красивее).
    Надо только элементам прописать высоту.
    "Замполит, чайку?"(с)"Охота за Красным Октябрем".
    "Ну что, можете меняться обратно."(с)типа анек.
    <-- http://altor1.narod.ru --> Вопросы - в личку, е-мейл, скайп.

  19. #39
    Частый гость Аватар для Zuzj
    Регистрация
    21.12.2006
    Адрес
    32-х битный
    Сообщений
    132

    По умолчанию Re: Программы разводки плат

    Цитата Сообщение от Alex Посмотреть сообщение
    В Пикаде тоже можно этого не делать.
    Насколько я помню, в пикаде делается в пяти отдельных программах: рисование схемы, разводка платы, рисование УГО компонента, рисование корпуса компонента и компоновка библиотеки.

    Цитата Сообщение от Alex Посмотреть сообщение
    И в Пикаде можно. Не так красиво как в Алтиуме но можно.

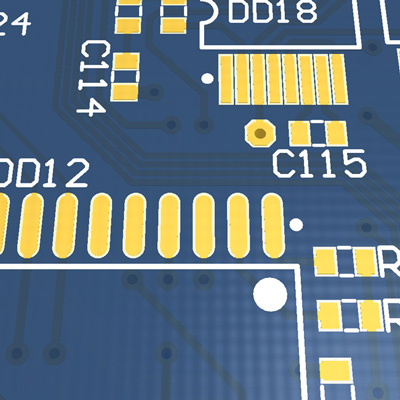

    Не знал. В Алтиуме есть ещё встроенный 3D режим с быстрым переключением. Это не только для красоты, это удобно для проверки, например, переходных отверстий (закрыты маской или нет).
