Регулятор громкости Никитина с ДУ от antecom

[antecom]

В этой теме предлагаю делиться опытом применения, выкладывать фото, задавать вопросы по Регулятору громкости Никитина с ДУ моей реализации.

26.09.11 Готова новая версия аттенюатора с 7-ю реле. Условное название Att7.
Вся информация в прикрепленном руководстве пользователя (Att7_Manual.pdf).

11.01.15 Обновил документацию - привел в соответствие с функционалом текущей версии прошивки 3.4.
Документация для версии 3.3 >>тут<<
Документация для версии 3.4 >>тут<<

FAQ (будет пополняться по мере необходимости)

Q1 - R13 и R26 на схеме регулятора по 10 ком? Они небыли впаяны...
A1 - Номинал этих нагрузочных резисторов зависит от входного сопротивления усилителя и рассчитывается по формуле Rн = 10*Rвх/(Rвх-10), где Rвх - входное сопротивление усилителя в килоомах. Например, при Rвх=47кОм, Rн=10*47/(47-10) = 12.7кОм. Можно округлить до 13кОм.

Q2 - Непонятно, что значит энкодер "с кнопкой"?
A2 - "с кнопкой" - в энкодер встроена кнопка с нормально разомкнутым контактом, без фиксации. Другими словами у энкодера есть два дополнительных вывода, которые замыкаются при нажатии на вал. Их можно использовать по своему усмотрению. Например, подключить вместо кнопки “Power” или “Mute”.

Q3 - Для регулировки громкости и переключения входов нужен один или два энкодера?
A3 - Можно использовать как два отдельных энкодера, так и один общий.
Общий энкодер должен быть со встроенной кнопкой, которая подключается вместо кнопки “Input+“. При этом при вращении энкодера без нажатия на вал, будет меняться громкость. Нажали вал и вращаем, удерживая нажатым – меняется номер входа.

Q4 - -63db это наименьший показатель или каким то способом можно еще занизить? Все-таки маловато -63
A4 – если при ослаблении регулятора громкости в 63дБ, музыка играет недостаточно тихо, необходимо использовать Att7, максимальное ослабление которого 99дБ.
Второй вариант - использовать Att6 в режиме "шаг 2дб, 6 реле". Контроллер поддерживает такой режим начиная с версии 3.1. Максимальное ослабление составит 98дБ.

Q5 - Какой ток потребляет Ваше устройство?
А5 - Около 110мА. Подробнее здесь.

Q6 - Появилась надобность в софт старте. Подскажите какое реле подойдёт и куда цеплять?
А6 - Ответ здесь

Q7 - Где глянуть, как прошить контролер?
А7 - Руководство по перепрошивке здесь. Видеоролик процесса здесь. (записан Александром chagoo )

Q8 - Нужно ли шунтировать диодами обмотки реле софтстарта, подключаемые к выходам ON1-ON3?
А8 - Не нужно. Диоды гашения противо ЭДС встроены в ULN2003.

Q9 - Вопрос по поводу опции гальваноразвязки в аттенюаторе Att7. Что это?
А9 - Ответ здесь.

Q10 - А есть возможность подключения регулятора тембра?
А10 - Да, контроллер позволяет управлять регулятором тембра Матюшкина. Подробности здесь.

Q11 - Какую максимальную нагрузку могут держать выходы для реле софстарта?
А11 - Около 200мА на один выход. Подробнее здесь.

Q12 - Проблема у меня следующая: в какие-то моменты регулятор (Att7, режим Мастер) начинает постоянно щёлкать реле, как из пулемёта строчит.
А11 - Ответ здесь.

[свернуть]

Максим.

[dimonix]

Максим, хочу версию 3.0 в 3.4 (https://forum.vegalab.ru/showthread....=1#post1890308) перепрошить - мануал и видео недоступны, где глянуть?

Поделитесь потом опытом, какие карты памяти подходят для перепрошивки. Я попробовал несколько разных SDHC карт, но так и не получилось.

[antecom]

Недавно спалил свою старую карту (случайно подал на неё 12 вольт). Взамен купил в ближайшем магазине карту Perfeo:
https://perfeo.ru/karta-pamyati-perf...o-adapter.html
Перепрошивает нормально.

[Topa]

Использую для записи образа Win32DiscImager. Первую попавшуюся карту пихаю, проблем нет. Записывается и читается. Последняя карта которой прошивал 16Г Трансценд SDHC. Причём смартфон её как то недолюбливал, а тут всё нормально прочиталось и записалось. Сейчас с неё MOODe на малине крутится.

[A.C.B.]

Все прошил, с первого раза, вин 10 64 бита, программа win32disklmager

[lazybonesxp]

Такой вопрос, а по какому пути идёт сигнал при самом маленьком ослаблении сигнала ? То есть, если я хочу ослабления в 0 db ?
В электрической схеме в мануале по дефолту получается делитель напряжения между (R1 + R3 + R5 + R7 +R9 + R11 + R13) и (R16 * Rнагр/R16+Rнагр), то есть сигнал ослабляется.

или я что-то неправильно понял ?

[Drambynik]

Такой вопрос, а по какому пути идёт сигнал при самом маленьком ослаблении сигнала ? То есть, если я хочу ослабления в 0 db ?
В электрической схеме в мануале по дефолту получается делитель напряжения между (R1 + R3 + R5 + R7 +R9 + R11 + R13) и (R16 * Rнагр/R16+Rнагр), то есть сигнал ослабляется.

или я что-то неправильно понял ?

R1 + R3 + R5 + R7 +R9 + R11 + R13 шунтируются реле

[lazybonesxp]

Да, пардон, переклинило что-то, спасибо ! )))

[antecom]

Вообще у бистабильных реле нет понятия дефолтное (или начальное) состояние. Контакты могу остаться в любом положении. Поэтому, при подаче питания, контроллер первым делом переводит реле в положении минимальной громкости.

[lazybonesxp]

Ну, под дефолтным я имел в виду то, что на схеме в мануале.

[EDDiE]

Посмотрел у Андронникова предварь на реле, полагаю, хорошая у него идея развязать управление реле оптронами, кто как считает?



https://www.lynxaudio.net/app/downlo...f?t=1582142932

[aganext]

А там разве что-то развязывается? Просто изящная схема управления реле, если не ошибаюсь. Как не редко бывает, оптронов завалялось.

[Pyku_He_oTTyda]

Наверное для того, что бы цепи управления, связанные с землей не тянуть по всей плате...
У Дмитрия и питание реле с отдельного источника.

[EugeneNK]

Максим, подскажите, какого типоразмера резисторы R6 - R21 470 Ом в контроллере?

[antecom]

Максим, подскажите, какого типоразмера резисторы R6 - R21 470 Ом в контроллере?

Типоразмер 0805.
В связи с чем возник вопрос? Избыточная яркость индикаторов и хотите перепаять гасящие резисторы? Или наоборот тускло? Какой цвет индикации?

[EugeneNK]

Индикация зеленая. Проблема в другом. У меня плохое зрение и с возрастом ухудшается. Приходится переходить на индикаторы бОльшего размера. Выбрал размеры 1" для цифр и 0,56" для букв. Поставлю их на отдельной плате этажеркой над контроллером. У индикатора 1" (SA10 - 11GWA) каждый сегмент состоит из двух последовательно включенных светодиодов и, соответственно, требует удвоенного напряжения. Перепаивать штатные гасящие резисторы мне затруднительно, подберу опытным путем и напаяю сверху дополнительные. Поэтому возник вопрос о типоразмере. С 0805 справлюсь

Вдохновило меня творчество Classe Audio.

[antecom]

EugeneNK, понятно. Может и не придется менять резисторы. Попробуйте сначала со штатными 470ом.

[Mustafa]

ATT7 работающий от потенциометра. Не нравится зависимость громкости от угла поворота ручки. Получается 1/2 круга - очень тихо!, шаг слишком маленький, громкий участок начинается от 3/4. Самый востребованный диапазон регулируется участком в одну четверть. Если бы оно хотя бы отдалённо было похоже на логарифм было бы лучше. Например сначала шаг 3 дб, потом 2 дб, потом 1, а после половины круга 0.5 и 0.2 дб (именно для потенциометра) С пульта ДУ всё жирно конечно. Возможно есть смысл написать алгоритм специальный для работы с потенциометром и сделать опцию выбора?

[antecom]

ATT7 работающий от потенциометра. Не нравится зависимость громкости от угла поворота ручки. Получается 1/2 круга - очень тихо!, шаг слишком маленький, громкий участок начинается от 3/4. Самый востребованный диапазон регулируется участком в одну четверть. Если бы оно хотя бы отдалённо было похоже на логарифм было бы лучше. Например сначала шаг 3 дб, потом 2 дб, потом 1, а после половины круга 0.5 и 0.2 дб (именно для потенциометра) С пульта ДУ всё жирно конечно.

Линейный шаг в децибелах - это и есть логарифмическая зависимость. Самая что ни на есть настоящая, а не "отдаленно похожая".
В угоду универсальности я выбрал диапазон регулировки громкости 87дБ. Для Вашего случая* этот диапазон избыточен. Но если его сократить, будут жалобы что на минимальной громкости играет недостаточно тихо.
Уменьшить диапазон не сложно. Достаточно установить резистор в разрыв вывода потенциометра подключенного к земле.
По поводу шага регулировки - согласен что 1дБ слишком мелкий шаг. Можно легко сделать 2дБ просто перерезав дорожку к обмотке реле К1, с обратной стороны платы.
0.2дБ это за гранью разумного смысла.

* Сочетание коэффициента усиления усилителя и чувствительности акустики или наушников.

[pyos]

Offтопик:

ATT7 работающий от потенциометра.

Какая у потенциометра характеристика?

[Alex]

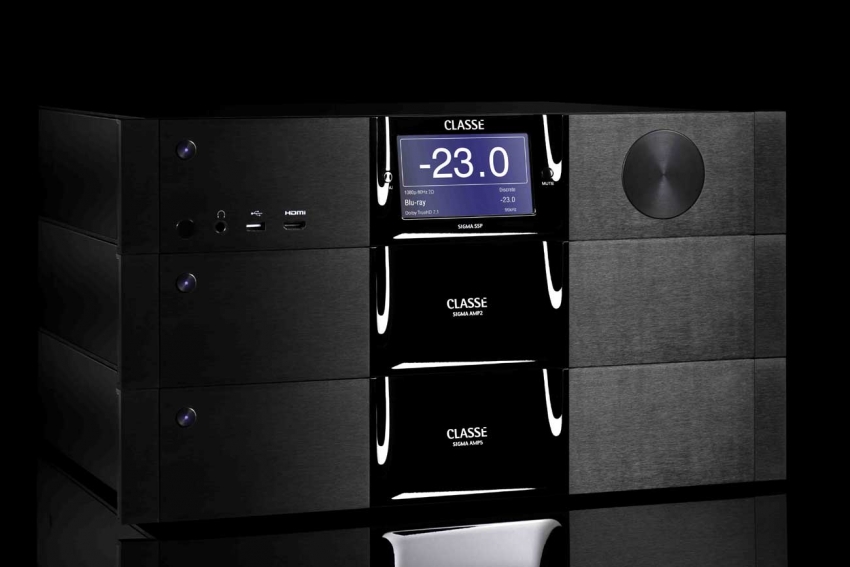

Вдохновило меня творчество Classe Audio.

Так там TFT или OLED дисплей, а не 7-сегментные светодиоды.
