    По умолчанию Авто преобразователь на 500 ватт

    Я все таки решился изменить главный пост темы и расписать все о сборке данного ИИП.
    Итак мощность которую я хотел получить от преобразователя, а в последствии и получил - 500 W. Напряжение на выходе равно +-27 V. Оно обусловлено напряжением питания TDA8924TH.

    Весь процесс начался с расчетов трансформатора. У меня в наличии были следующие кольца:
    • 50х30х20 материал N87
    • 45х28х12 материал M2000


    Мне сразу объяснили, что для моих требований как раз подходит колечко отечественного производства - 45х28х12 материал M2000. Почитав темы с подобными разработками, выяснил, что для моей мощности необходимо по два транзистора IRF3205 в плече. В качестве ШИМ контроллера взял проверенную временем микросхему - TL494. Частоту задающего генератора, равную 55 кГц взял исходя из материала ферритового кольца.
    Ну вот - все данные для расчета трансформатора у нас есть, можно приступать к расчету. Для расчета трансформатора я использовал программу Excellent IT(https://forum.vegalab.ru/showthread....ов-и-дросселей), разработанную Starichkom, за что ему большое СПАСИБО!!! В результате расчетов вот, что у меня получилось:

    • Расчет трасформатора:

    Нажмите на изображение для увеличения.

Название:	500 Watt.jpg
Просмотров:	7277
Размер:	191.2 Кб
ID:	147584

    Далее предстоял процесс намотки трансформатора - если честно, это самое нелюбимое мое занятие. Выслушав на форуме все рекомендации по намотке, понял (не сразу конечно), что первой на кольцо нужно наматывать вторичную обмотку. Это связано с тем, что первичная обмотка обычно состоит из 4+4 витков, и если ее намотать первой, то равномерно расположить на ней вторичную обмотку уже не получится.
    Перед намоткой острые грани кольца необходимо обточить, чтобы исключить факт повреждения лаковой изоляции на медной проволоке. Я бы еще посоветовал обмотать само кольцо несколькими слоями лакоткани для большей надежности. Именно так я и поступил.

    • Вторичная обмотка:

    Нажмите на изображение для увеличения.

Название:	2.jpg
Просмотров:	2968
Размер:	170.7 Кб
ID:	147631 Нажмите на изображение для увеличения.

Название:	3.jpg
Просмотров:	4606
Размер:	130.4 Кб
ID:	147632

    • Первичная обмотка:

    Нажмите на изображение для увеличения.

Название:	01.jpg
Просмотров:	3774
Размер:	350.7 Кб
ID:	147635 Нажмите на изображение для увеличения.

Название:	02.jpg
Просмотров:	4939
Размер:	279.1 Кб
ID:	147636 Нажмите на изображение для увеличения.

Название:	04.jpg
Просмотров:	3006
Размер:	251.4 Кб
ID:	147637 Нажмите на изображение для увеличения.

Название:	05.jpg
Просмотров:	4484
Размер:	260.0 Кб
ID:	147638

    После намотки трансформатора нужно было определится с электрической схемой преобразователя. В качестве драйвера, переключающего силовые транзисторы было решено применить IR2113. Выходной ток данной микросхемы 2 A - этого достаточно для переключения IRF3205. Также необходимо было организовать защиту от КЗ и перегрузки. С этим вопросом мне помог strannicmd. Принцип работы системы защиты заключается в том, что считается падение напряжения на полевых транзисторах. Входные электролитические конденсаторы были взяты LOW ESR. Их количество (10 штук) взято с учетом потребляемого тока при номинальной нагрузке. В моем преобразователе этот ток составил порядка 45 A, а один такой конденсатор может отдать в нагрузку 4,74 A. Вот и считайте Выходные диоды нужно брать минимум с двухкратным запасом по току и напряжению - я взял MBR20100CT (20 A/100V). И вот в результате всевозможных доработок имеем следующую электрическую схему преобразователя:

    • Схема ИИП:

    Нажмите на изображение для увеличения.

Название:	Схема.JPG
Просмотров:	29425
Размер:	380.7 Кб
ID:	147640

    Далее началась разработка печатной платы. Первые мои попытки создания печатной платы, как вы уже наверное догадались, оказались неудачными. Более менее нормальная работа пошла после того, как Starichok показал мне как нужно организовать разводку "силовой" части. Основная идея состоит в следующем:
    • Все дорожки должны быть как можно короткими и широкими насколько это возможно
    • Все конденсаторы(LOW ESR) должны находиться как можно ближе к транзисторам
    • Земля драйвера должна быть расположена как можно ближе к земле силовых транзисторов
    В результате всеобщих усилий вот такой вот шедевр получился на выходе:

    • Разводка печатной платы:

    Нажмите на изображение для увеличения.

Название:	Схема.JPG
Просмотров:	10402
Размер:	4.38 Мб
ID:	147662

    Далее началось непосредственно изготовление печатной платы. Для изготовления ПП я использую фоторезистивную технологию. Благодаря такой технологии, печатные платы в итоге получаются отличного качества. Минимальная ширина дорожек и расстояние между дорожками может доходить до 0.15 мм - это мой личный рекорд.

    • Печатная плата:

    Нажмите на изображение для увеличения.

Название:	11.jpg
Просмотров:	3994
Размер:	282.8 Кб
ID:	147647 Нажмите на изображение для увеличения.

Название:	12.jpg
Просмотров:	4186
Размер:	196.2 Кб
ID:	147648

    Затем я приступил к сборке преобразователя. На сборку ушло пару дней - это с учетом перекуров, учебы... В результате получился вот такой девайс

    • Собранный ИИП:

    Нажмите на изображение для увеличения.

Название:	22.jpg
Просмотров:	5833
Размер:	327.7 Кб
ID:	147663 Нажмите на изображение для увеличения.

Название:	24.jpg
Просмотров:	5020
Размер:	199.4 Кб
ID:	147664 Нажмите на изображение для увеличения.

Название:	25.jpg
Просмотров:	5627
Размер:	283.9 Кб
ID:	147665

    Ну вот вобщем то и все)))
    Вложения Вложения
    Последний раз редактировалось Andrey_RTF; 12.12.2012 в 20:07.

  2. #2001
    Забанен (навсегда) Аватар для Эзотехник
    Регистрация
    10.10.2004
    Адрес
    Ru
    Сообщений
    1,294

    По умолчанию Re: Авто преобразователь на 500 ватт

    Цитата Сообщение от Dimonis Посмотреть сообщение
    а единственный вариант по вашему запросу.......
    Строго говоря, ещё педальный генератор можно поставить и крутить.

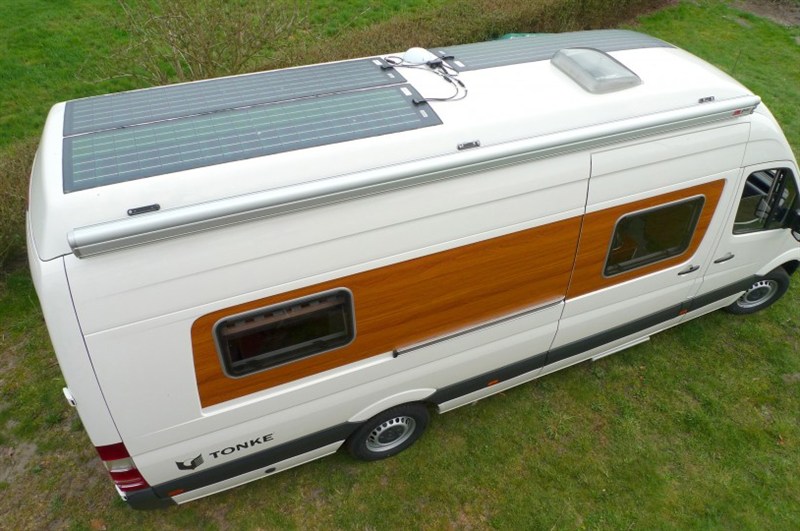

    Летним днём солнце прилично давать может (~150 Вт c кв. метра крыши).
    Эта музыка будет вечной, если он осветит батарейки:
    Нажмите на изображение для увеличения.

Название:	2013-11-05_22.29.07.jpg
Просмотров:	112
Размер:	106.8 Кб
ID:	289677

  3. #2002
    Новичок Аватар для Vadim1
    Регистрация
    07.08.2012
    Сообщений
    73

    По умолчанию Re: Авто преобразователь на 500 ватт

    Ну что так ни кто и не скажет адэкватно ,если на данную схему повесить 2 пальника Д класса и питать при +-70В на 4 ома каждый,хватит данного ПН?может транзисторы посерьезней поставить или трансфотматор на большом кольце посчитать?

  4. #2003
    Старый знакомый Аватар для 20957
    Регистрация
    04.05.2016
    Адрес
    Нижний Новгород
    Сообщений
    521

    По умолчанию Re: Авто преобразователь на 500 ватт


    Offтопик:
    Цитата Сообщение от Vadim1 Посмотреть сообщение
    Ну что так ни кто и не скажет адэкватно
    А взять куркулятор и посчитать? Плата судя по всему с огромным запасом сделана, если еще и медь микрон 70 взять.

    Берем колечко поболее, транзисторы помощнее и будет счастье. Но лично я, сделал бы отдельный БП для каждого канала.

  5. #2004
    Новичок Аватар для The.A.
    Регистрация
    13.02.2006
    Адрес
    Минск
    Возраст
    41
    Сообщений
    93

    По умолчанию Re: Авто преобразователь на 500 ватт

    Vadim1, простой расчет показывает что ток первичной цепи будет более 250А на максимальной мощности. Я сильно сомневаюсь, что Ваша печатная плата выдержит такой ток. Повторюсь еще раз - делайте отдельный БП для каждого канала " пальника"

  6. #2005
    Новичок Аватар для Vadim1
    Регистрация
    07.08.2012
    Сообщений
    73

    По умолчанию Re: Авто преобразователь на 500 ватт

    Цитата Сообщение от The.A. Посмотреть сообщение
    Vadim1, простой расчет показывает что ток первичной цепи будет более 250А на максимальной мощности. Я сильно сомневаюсь, что Ваша печатная плата выдержит такой ток. Повторюсь еще раз - делайте отдельный БП для каждого канала " пальника"
    хороршо так и сделаю,просто чтобы разброса большого не было,хочу чтоб каждый усилитель на свою катушку работал в сабе

  7. #2006
    Забанен (навсегда)
    Регистрация
    20.02.2011
    Адрес
    Владимир
    Возраст
    58
    Сообщений
    1,486

    По умолчанию Re: Авто преобразователь на 500 ватт

    Цитата Сообщение от The.A. Посмотреть сообщение
    Vadim1, простой расчет показывает что ток первичной цепи будет более 250А на максимальной мощности. Я сильно сомневаюсь, что Ваша печатная плата выдержит такой ток. Повторюсь еще раз - делайте отдельный БП для каждого канала " пальника"
    Можно пожалуйста по-подробнее , откуда вы насчитали 250А ? Просто суперсварочный ток [emoji87] .
    Пальник потерпевшего при +/-70В на 4Ома еле выплюнет 500Вт , что выливается в максимум 40А среднего току в первичке......[emoji12]
    *****исправил вторичку на первичку******
    Последний раз редактировалось Dimonis; 07.04.2017 в 18:13.

  8. #2007
    Новичок Аватар для The.A.
    Регистрация
    13.02.2006
    Адрес
    Минск
    Возраст
    41
    Сообщений
    93

    По умолчанию Re: Авто преобразователь на 500 ватт

    Dimonis, пожалуйста, внимательно прочитайте мое сообщени #2004 еще раз.

  9. #2008
    Забанен (навсегда)
    Регистрация
    20.02.2011
    Адрес
    Владимир
    Возраст
    58
    Сообщений
    1,486

    По умолчанию Re: Авто преобразователь на 500 ватт

    А вы моё , о мифических 250А вами высосанных из пальца.[emoji121]

  10. #2009
    Новичок Аватар для Vadim1
    Регистрация
    07.08.2012
    Сообщений
    73

    По умолчанию Re: Авто преобразователь на 500 ватт

    Скажите а 2 провода по 0,6 хватит для дросселя? при +-70 на 4ом

  11. #2010
    Забанен (навсегда)
    Регистрация
    20.02.2011
    Адрес
    Владимир
    Возраст
    58
    Сообщений
    1,486

    По умолчанию Re: Авто преобразователь на 500 ватт

    О каком дросселе разговор ?

  12. #2011
    Забанен (навсегда)
    Регистрация
    20.02.2011
    Адрес
    Владимир
    Возраст
    58
    Сообщений
    1,486

    По умолчанию Re: Авто преобразователь на 500 ватт

    На колечке возможна плотность тока до 8А/кв.мм. Соответственно ваши 0.56кв.мм. выдюжат 4А.

  13. #2012
    Новичок Аватар для Vadim1
    Регистрация
    07.08.2012
    Сообщений
    73

    По умолчанию Re: Авто преобразователь на 500 ватт

    Цитата Сообщение от Dimonis Посмотреть сообщение
    О каком дросселе разговор ?
    Ш12х15 2000нм для пальника имеется в виду
    Последний раз редактировалось Vadim1; 08.04.2017 в 21:48. Причина: уточнил

  14. #2013
    Забанен (навсегда)
    Регистрация
    20.02.2011
    Адрес
    Владимир
    Возраст
    58
    Сообщений
    1,486

    По умолчанию Re: Авто преобразователь на 500 ватт

    Тема жо вроде о ПНах [emoji780]
    Хотя расчёт индукторов в принципе схож.

  15. #2014
    Новичок Аватар для Vadim1
    Регистрация
    07.08.2012
    Сообщений
    73

    По умолчанию Re: Авто преобразователь на 500 ватт

    мне только узнать хватит ли 2 провода 0.6 или нет

  16. #2015
    Новичок Аватар для The.A.
    Регистрация
    13.02.2006
    Адрес
    Минск
    Возраст
    41
    Сообщений
    93

    По умолчанию Re: Авто преобразователь на 500 ватт

    Vadim1, Нет.

  17. #2016
    Забанен (навсегда)
    Регистрация
    20.02.2011
    Адрес
    Владимир
    Возраст
    58
    Сообщений
    1,486

    По умолчанию Re: Авто преобразователь на 500 ватт

    Цитата Сообщение от Vadim1 Посмотреть сообщение
    мне только узнать хватит ли 2 провода 0.6 или нет
    Ну если не собираетесь слушать синус в клипе - то прокатит.
    Однако как намотаете - эффект близости и 0.6мм может пожрать до 0.3.

  18. #2017
    Новичок Аватар для Vadim1
    Регистрация
    07.08.2012
    Сообщений
    73

    По умолчанию Re: Авто преобразователь на 500 ватт

    Будте добры,подскажите какого номинала ставить понижающие резисторы +-75В для +-15 стоят стабилитроны.
    4,3кОм хватит?

  19. #2018
    Новичок Аватар для The.A.
    Регистрация
    13.02.2006
    Адрес
    Минск
    Возраст
    41
    Сообщений
    93

    По умолчанию Re: Авто преобразователь на 500 ватт

    Vadim1, При таком напряжении питания на резисторе будет рассеиваться слишком много тепла, правильно сделать отдельную низковольтную обмотку.

  20. #2019
    Забанен (навсегда)
    Регистрация
    20.02.2011
    Адрес
    Владимир
    Возраст
    58
    Сообщений
    1,486

    По умолчанию Re: Авто преобразователь на 500 ватт

    Цитата Сообщение от The.A. Посмотреть сообщение
    При таком напряжении питания на резисторе будет рассеиваться слишком много тепла
    Напряжение - ничто , ток потребления - всЁ .
    А потерпевший не указал оного ..... Может он перестанет тупить и вспомнит закон дедушки Ома?

  21. #2020
    Новичок Аватар для The.A.
    Регистрация
    13.02.2006
    Адрес
    Минск
    Возраст
    41
    Сообщений
    93

    По умолчанию Re: Авто преобразователь на 500 ватт

    Dimonis, у оппонента киловатты, а Вы ему закон Ома.
