Резисторы в керамике.

[ИГВИН]

Продаются на рынке.
Производитель неизвестен.
Номинал нужный, но чтобы применять, хотелось знать, что у него в нутре?

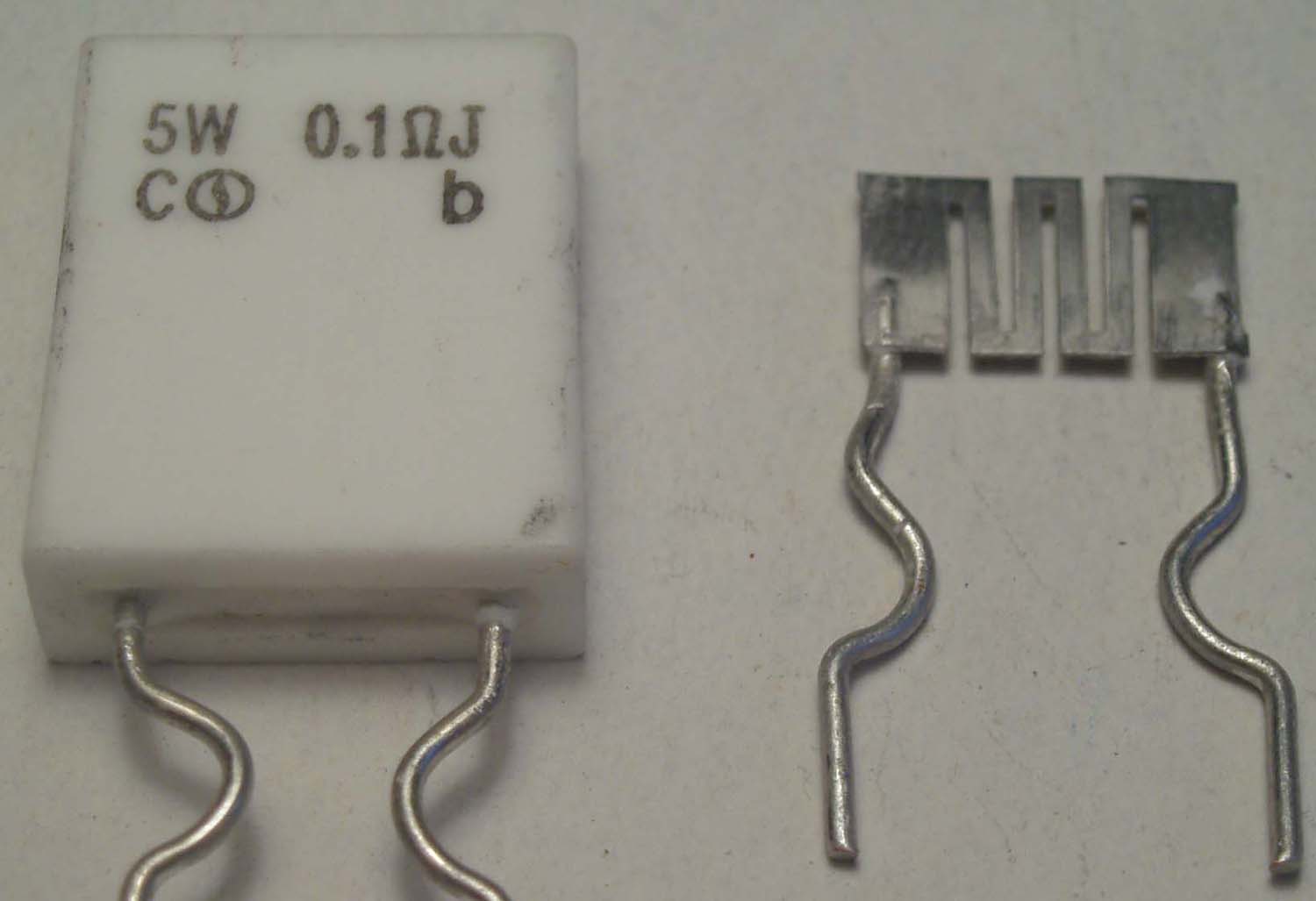

Пришлось препарировать, смотрите...

Толщина пластины 0,2 мм.
Выводы диам. 0,8 мм, медные, две точки сварки. Расстояние между ними 10 мм.
Размер корпуса около 13х17 мм.
Мощность, как видите, 5 W.

Ну думаю, пару Ватт он таки рассеет .

[ADDED=ИГВИН]1132482198[/ADDED]
Ну думаю, надо же и наши глянуть.
Расковырял.

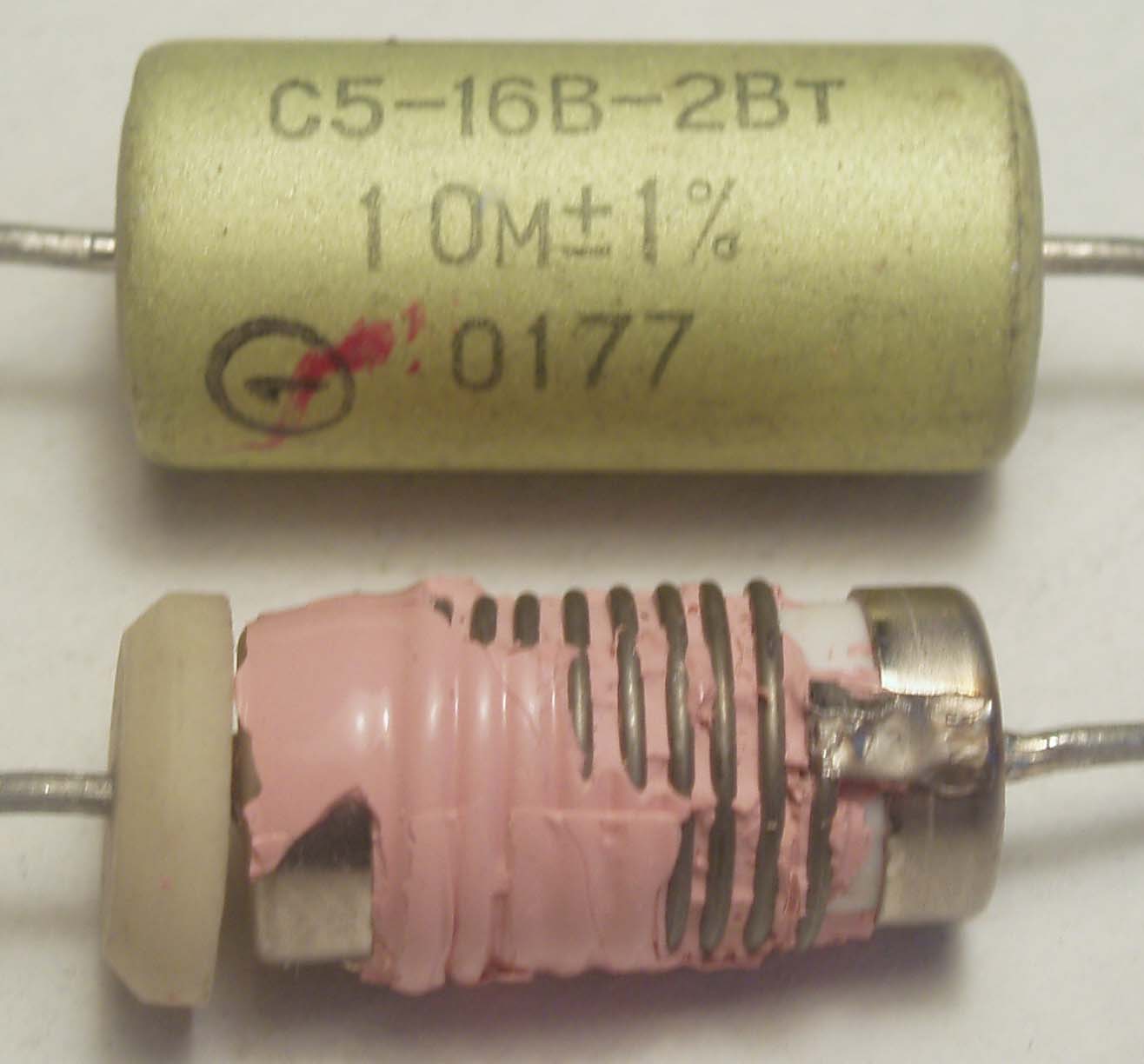

С5-16В 2W, с ВП (не путать с WP! )
Корпус длина 23 мм, диам. 11 мм.
Выводы диам. 1 мм.

Под алюминиевой обоймой фторопластовая пленка, под пленкой розовый компаунд, отделяющий витки друг от друга.
Всё это на керамическом цилинде. С торцов обоймы, в них вварены выводы. Провод приварен к обоймам через отдельную пластинку.
С торцов потом одеты керамические шайбы, и запрессовано.

Два ватта думаю аж бегом... Хотя вызывает сомнение компаунд. Он мягкий, резиноподобный, легко рвется. Типа герметика.

[Vidalgo]

Мягкий - это ничего не говорит о теплопроводности, может быть и высокая, зависит от наполнителя.

[Костя Мусатов]

Игорь, я думаю ты сам ответишь на сколько отличается индуктивность первого и второго резисторов. Если резисторы стоят в эмитерах повторителя, то стоит просто промоделировать их, поставив катушки последовательно. Да и переходных контактов у первых меньше в 2 (или 3) раза, что так же хорошо.
Я голосую за вариант №1

[Fenyx]

Да, разбирать игрушки дело интересное.
Я вот чего хотел спросить: Есть такая хитрая намотка проволоки в резисторах, чтобы индуктивность их получалась минимальной - кто знает что она из себя представляет?

[Vidalgo]

Мотают или в 2 провода, подключая концы так чтобы индукция взаимокомпенсировалась.
Либо одним проводом, сначала закрепляются концы, затем наматывают получившуюся петлю как бы от концов к середине каркаса.
Первый способ как ни странно технологичнее.

Первый, на фото, резистор конечно же лучше будет. В старых усилах Онкио такие стояли, они лабуду не применяли тогда.

[ИГВИН]

Игорь, я думаю ты сам ответишь на сколько отличается индуктивность первого и второго резисторов.

1. Без вопросов!

Offтопик:
2. Жаль, не с чего подать на первый резистор 7 ампер. Хотя можно придумать... Чуточку лень.

[ADDED=ИГВИН]1132492348[/ADDED]

Да, разбирать игрушки дело интересное.

И полезное!
Народ, кто чего разбирал, давайте инфу! может пригодится кому!

[Fenyx]

Мотают или в 2 провода

Это и все? До такого варианта я и сам додумался, но думал, что кто-то, поумнее меня, придумал что-то другое - получше...

[Стрелец]

Fenyx, на 7.
Я их не мотаю , а формую их в виде зигзага через вбитые
в планку гвоздики. Так индуктивность получается меньше.

[Fenyx]

Хорошо, а потом что? Заливать получившуюся пружину? Тогда чем?

[Стрелец]

А зачем , и так нормально , никогда никаких проблем
не возникало. Запаиваешь в плату вертикально ,
и всё окей.
Конечно вид не заводской , но со своими функциями
справляется нормально. Дёшево и сердито.

[Роман М]

Все зависит от того где их предполагается использовать. Для звука ИМХО плохо подходят. Лучше подобрать и купить резисторы Caddock по каталогу Elfa. Если будете использовать в эмиттерных цепях выходных транзисторов в УМЗЧ то прирост качетсва звучания довольно ощутимый.

[GREY]

Роман М, да ладно! Удобство монтажа и надежность да, но цена! Хотя сам пользуюсь.

[Vidalgo]

Насчет цены - посмотрите у Вишей, они тоже делают пленочные мощные резисторы в ТО-220. Серия TAN по памяти. Есть также ооочень мощные фланцевые.

[Роман М]

"да ладно! Удобство монтажа и надежность да, но цена! Хотя сам пользуюсь".

А вы что хотели? За все хорошее надо платить

[ИГВИН]

прирост качетсва звучания довольно ощутимый

Чем обусловлен, если сравнивать с безиндукционными?

Насчет удобства монтажа - конечно. Особенно если нужно рассеять 15-30 Вт. Однако не ставить лишних приборов на радиатор еще удобнее . А без радиатора теплоотдача у них слабенькая.

[Роман М]

"Чем обусловлен, если сравнивать с безиндукционными?"

Судя по всему весьма слабой параметрической зависимостью сопротивления и конструктивными особенностями.

[Iliya20]

Нащёл на eBay резисторы MPC74 разных номиналов. Судя по их описанию у них та же конструкция, что и у резистора №1, из первого сообщения ИГВИНа. И вроде бы две модели из этой серии MPC(Metal Plate Cement) MPC74 5W и MPC78 2W имеют более низкие искажения чем остальные. Один производитель пишет: "Low Distortion", а другой: "Low distortion factor products for acoustic products". Так сказать "для аудио", не при Алексе будь сказано.

Сижу и чешу репу: брать не брать?

[Dmitry Korneev]

Iliya20, не брать. причина проста, продавец торгует левым товаром. подробности в личке если надо

[Ulis]

Насчет цены - посмотрите у Вишей, они тоже делают пленочные мощные резисторы в ТО-220. Серия TAN по памяти. Есть также ооочень мощные фланцевые.

LTO

[Iliya20]

Я в поисках дополнительной информации по MPC74/78 нашёл резистор ИГВИНа. Это резистор RGC5 фирмы Noble.

Вот ещё резисторы BPR фирмы KOA Speer Electronics.

И те и другие из списка резисторов сделанных из немагнитных материалов с форума diyaudio.
