Тема: Магнитофонные головки

  1. #1 Показать/скрыть первое сообщение.
    Регистрация не подтверждена
    Автор темы
    Аватар для Alex Nikitin
    Регистрация
    03.01.2005
    Адрес
    London UK
    Сообщений
    4,388

    По умолчанию Магнитофонные головки

    Открываю отдельную тему для обсуждения головок для магнитной записи - кассетной и катушечной. Информация по параметрам, размерам, внешнему виду, взаимозаменяемости, впечатления по звучанию и т.д. Вот здесь я выложил информацию по параметрам измеренных мной головок для сквозного канала. Постараюсь здесь же собрать постепенно фотографии головок и другую относящуюся к этому информацию.

    Добавил страничку с измерениями 16-и ГУ от разных кассетных дек.

    Алексей
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	Sony_adapter.gif
Просмотров:	2725
Размер:	10.7 Кб
ID:	128822
    Последний раз редактировалось Alex Nikitin; 16.07.2011 в 02:25.

  2. #21
    Регистрация не подтверждена
    Автор темы
    Аватар для Alex Nikitin
    Регистрация
    03.01.2005
    Адрес
    London UK
    Сообщений
    4,388

    По умолчанию Re: Магнитофонные головки

    Цитата Сообщение от sia_2 Посмотреть сообщение
    увеличение отношения Ib/Ir происходит вследствие двух принципиально разных причин - а) высокой чувствительностью головки к току записи, характерной для "широкозазорных" головок, работающих с большим градиентом поля на сбегающем ребре зазора, и б) повышенными ВЧ потерями в материале магнитопровода (большинство "ширпотребовских" головок). Понятно, что условия записи ВЧ в первом случае существенно лучше, чем во втором.
    Ну, собственно, и я об этом же, только другими словами .

    Алексей

  3. #22
    Завсегдатай Аватар для straus
    Регистрация
    24.01.2009
    Сообщений
    3,259

    По умолчанию Re: Магнитофонные головки

    Цитата Сообщение от sia_2 Посмотреть сообщение
    б) повышенными ВЧ потерями в материале магнитопровода (большинство "ширпотребовских" головок).
    Измерения индуктивности и добротности на разных частотах помогут нам выяснить и это. В любом случае, по соотношению токов записи/подмагничивания (из паспорта), и по соотношению индуктивности и добротности на разных частотах (измеренных) мы ещё не поставив головку в ЛПМ уже можем прикинуть ход АЧХ на повышенных уровнях (выше -20дБ).

  4. #23
    Регистрация не подтверждена
    Автор темы
    Аватар для Alex Nikitin
    Регистрация
    03.01.2005
    Адрес
    London UK
    Сообщений
    4,388

    По умолчанию Re: Магнитофонные головки

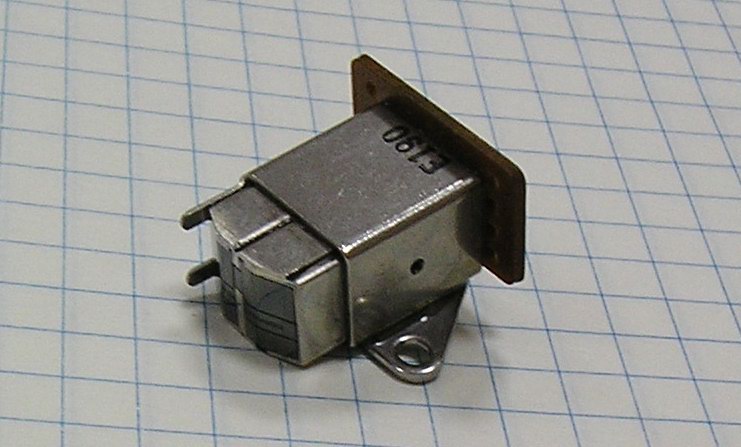

    Вот фото Альпсовской головы, помеченной TEAC 55695120 - данные есть в таблице первого поста. Судя по всему, это та же голова, что продаётся сейчас на eBay, только с другим крепежом. Как можно заметить, голова монтируется на основании двумя винтами и даже направляющая для ленты закреплена винтом и может быть переставлена с одной стороны на другую.

    Алексей
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	Alps_01.jpg
Просмотров:	1372
Размер:	77.2 Кб
ID:	105761   Нажмите на изображение для увеличения.

Название:	Alps_02.jpg
Просмотров:	899
Размер:	88.0 Кб
ID:	105762   Нажмите на изображение для увеличения.

Название:	Alps_03.jpg
Просмотров:	1057
Размер:	86.5 Кб
ID:	105760

  5. #24
    Завсегдатай Аватар для Сергей Z
    Регистрация
    19.08.2009
    Адрес
    г. Ростов-на-Дону
    Сообщений
    1,541

    По умолчанию Re: Магнитофонные головки

    Цитата Сообщение от Alex Nikitin Посмотреть сообщение
    голова монтируется на основании двумя винтами и даже направляющая для ленты закреплена винтом и может быть переставлена с одной стороны на другую.
    Здорово! Интересно, если попытаться поставить такую на 7000-ю Айву или 965-й Техникс, т.е. вместо аморфа или мягкой, потребуется серьезная доработка? Айва перестанет быть Айвой, а Техникс Техниксом?

  6. #25
    Завсегдатай Аватар для Сергей Z
    Регистрация
    19.08.2009
    Адрес
    г. Ростов-на-Дону
    Сообщений
    1,541

    По умолчанию Re: Магнитофонные головки

    Цитата Сообщение от Alex Nikitin Посмотреть сообщение
    Вот фото Альпсовской головы
    Только что выкупил такую головку с трёхточечным креплением, ту что была в Ростове-на-Дону (ссылка в соседней ветке). Очень симпатичное изделие. Крепление и направляющая для ленты прикручены винтами, т.е. возможна установка куда угодно. Теперь бы ещё придумать в какой аппарат поставить.

  7. #26
    Частый гость Аватар для kam55
    Регистрация
    10.05.2010
    Адрес
    Ростов-на-Дону
    Возраст
    68
    Сообщений
    179

    По умолчанию Re: Магнитофонные головки

    Цитата Сообщение от Сергей Z Посмотреть сообщение
    Крепление и направляющая для ленты прикручены винтами, т.е. возможна установка куда угодно.
    Если придется менять крепление и направляющие, будьте готовы к тому, что "страгивание" винтов для их дальнейшего выворачивания потребует значительного усилия. Очень осторожно и только хорошим инструментом, иначе все можно испортить.

  8. #27
    Завсегдатай Аватар для Сергей Z
    Регистрация
    19.08.2009
    Адрес
    г. Ростов-на-Дону
    Сообщений
    1,541

    По умолчанию Re: Магнитофонные головки

    Цитата Сообщение от kam55 Посмотреть сообщение
    Очень осторожно и только хорошим инструментом
    Это понятно. Там сами винты под креплением, т.е. под головкой закрашены зеленой контрольной краской, а само крепление и направляющая зафиксированы прозрачным лаком. Всё зафиксировано насмерть, но, думаю, при желании всё это можно разобрать и переставить.

  9. #28
    Регистрация не подтверждена
    Автор темы
    Аватар для Alex Nikitin
    Регистрация
    03.01.2005
    Адрес
    London UK
    Сообщений
    4,388

    По умолчанию Re: Магнитофонные головки

    Цитата Сообщение от kam55 Посмотреть сообщение
    Если придется менять крепление и направляющие, будьте готовы к тому, что "страгивание" винтов для их дальнейшего выворачивания потребует значительного усилия. Очень осторожно и только хорошим инструментом, иначе все можно испортить.

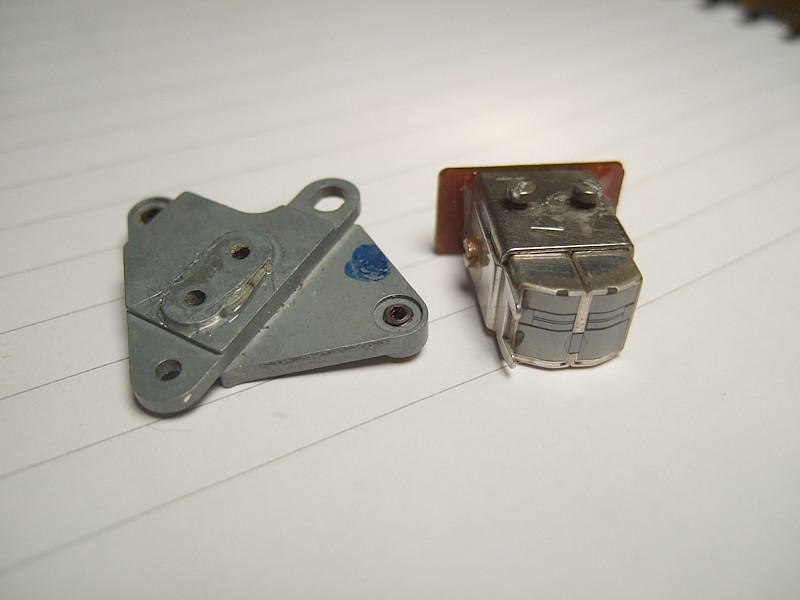

    Осторожность не помешает, но в целом вроде получается. Получил сегодня 6 таких голов, одну измерил и разобрал. Несколько отличается от голов в Aiwa AD-6900 и от TEAC - индуктивность ГВ поменьше, сопротивление обмоток побольше. Добавил измерения в таблицу.

    Алексей
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	ALPS_58741322_F290_01.jpg
Просмотров:	2524
Размер:	87.1 Кб
ID:	105833   Нажмите на изображение для увеличения.

Название:	ALPS_58741322_F290_02.jpg
Просмотров:	1516
Размер:	51.5 Кб
ID:	105834

  10. #29
    Регистрация не подтверждена
    Автор темы
    Аватар для Alex Nikitin
    Регистрация
    03.01.2005
    Адрес
    London UK
    Сообщений
    4,388

    По умолчанию Re: Магнитофонные головки

    Цитата Сообщение от Сергей Z Посмотреть сообщение
    ам сами винты под креплением, т.е. под головкой закрашены зеленой контрольной краской, а само крепление и направляющая зафиксированы прозрачным лаком. Всё зафиксировано насмерть,
    В моём случае винты были полностью залиты прозрачной эпоксидкой в углублении литого основания. Пришлось сначала удалять эпоксидку, но после этого винты открутились без особого труда.

    Алексей

  11. #30
    Старый знакомый Аватар для bishbosh
    Регистрация
    10.02.2006
    Адрес
    МО
    Возраст
    52
    Сообщений
    536

    По умолчанию Re: Магнитофонные головки

    Цитата Сообщение от Alex Nikitin Посмотреть сообщение
    Осторожность не помешает, но в целом вроде получается. Получил сегодня 6 таких голов, одну измерил и разобрал. Несколько отличается от голов в Aiwa AD-6900 и от TEAC - индуктивность ГВ поменьше, сопротивление обмоток побольше. Добавил измерения в таблицу.

    Алексей
    Судя по креплению, это головка, видимо, от Denon DR-F1,2,3
    一番お勧めなのは緑のジュース!

  12. #31
    Регистрация не подтверждена
    Автор темы
    Аватар для Alex Nikitin
    Регистрация
    03.01.2005
    Адрес
    London UK
    Сообщений
    4,388

    По умолчанию Re: Магнитофонные головки

    Цитата Сообщение от bishbosh Посмотреть сообщение
    Судя по креплению, это головка, видимо, от Denon DR-F1,2,3
    Посмотрел описание на DR-F2 - похоже, но не то.

    Алексей
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	Denon_DR_F2_mount.gif
Просмотров:	494
Размер:	35.9 Кб
ID:	105838

  13. #32
    Частый гость Аватар для kam55
    Регистрация
    10.05.2010
    Адрес
    Ростов-на-Дону
    Возраст
    68
    Сообщений
    179

    По умолчанию Re: Магнитофонные головки

    Цитата Сообщение от Alex Nikitin Посмотреть сообщение
    Как можно заметить, голова монтируется на основании двумя винтами
    Вот ещё пример крепления основания винтами. В данном случае головка (AKAI head REC/PB PR4-7) имеет трёхточечное крепление, но встречал такую же со стандартным двухточечным креплением, закрепленным винтами. Направляющих на этой головке нет.

    Нажмите на изображение для увеличения.

Название:	GX-F35.jpg
Просмотров:	2367
Размер:	154.8 Кб
ID:	105851Нажмите на изображение для увеличения.

Название:	head SGX.jpg
Просмотров:	1674
Размер:	40.5 Кб
ID:	105852

    Кстати, эта головка из серии Twin Field SUPER GX heads, т.е. головка имеет два зазора и обмотки для воспроизведения и записи соответственно.

    Нажмите на изображение для увеличения.

Название:	gx-f51(1).JPG
Просмотров:	3358
Размер:	8.0 Кб
ID:	105853Нажмите на изображение для увеличения.

Название:	gx-r6(1).JPG
Просмотров:	1224
Размер:	13.9 Кб
ID:	105854

    Устанавливалась в деки средней ценовой категории и в топ магнитолы.

  14. #33
    Регистрация не подтверждена
    Автор темы
    Аватар для Alex Nikitin
    Регистрация
    03.01.2005
    Адрес
    London UK
    Сообщений
    4,388

    По умолчанию Re: Магнитофонные головки

    Тайна этих ферритовых голов разрешилась благодаря любопытству IZELBOR - это головка от harman/kardon hk400xm - совпадает номер и совпадает крепление.

    Алексей

  15. #34
    Частый гость Аватар для kam55
    Регистрация
    10.05.2010
    Адрес
    Ростов-на-Дону
    Возраст
    68
    Сообщений
    179

    По умолчанию Re: Магнитофонные головки

    Цитата Сообщение от Alex Nikitin Посмотреть сообщение
    это головка от harman/kardon hk400xm - совпадает номер и совпадает крепление.
    Нажмите на изображение для увеличения.

Название:	hk400xm.jpg
Просмотров:	1538
Размер:	347.3 Кб
ID:	105869

    Точно,
    а ЛПМ одновальный, как и на AIWA AD-6900.
    Последний раз редактировалось kam55; 02.12.2010 в 20:31.

  16. #35
    Регистрация не подтверждена
    Автор темы
    Аватар для Alex Nikitin
    Регистрация
    03.01.2005
    Адрес
    London UK
    Сообщений
    4,388

    По умолчанию Re: Магнитофонные головки

    Цитата Сообщение от kam55 Посмотреть сообщение
    Точно,
    а ЛПМ одновальный, как и на AIWA AD-6900.
    Да, одновальный, скорее всего от Альпс, как и голова. По описанию, частотка у hk400xm 20-20000 Гц на всех лентах, и голова может записывать на металл.

    Алексей

  17. #36
    Завсегдатай Аватар для Сергей Z
    Регистрация
    19.08.2009
    Адрес
    г. Ростов-на-Дону
    Сообщений
    1,541

    По умолчанию Re: Магнитофонные головки

    Цитата Сообщение от Alex Nikitin Посмотреть сообщение
    это головка от harman/kardon hk400xm
    А моя откуда с тонким трёхточечным креплением?

    ---------- Добавлено в 20:55 ---------- Предыдущее сообщение в 20:51 ----------

    Цитата Сообщение от Alex Nikitin Посмотреть сообщение
    20-20000 Гц на всех лентах, и голова может записывать на металл.
    Очень славно. Т.е. такими головами любую деку не испортить, если туда удастся её поставить.

  18. #37
    Завсегдатай Аватар для Сергей Z
    Регистрация
    19.08.2009
    Адрес
    г. Ростов-на-Дону
    Сообщений
    1,541

    По умолчанию Re: Магнитофонные головки

    Вот фотки головки купленной мною в Ростове. Видны крепёжные винты и дырочка для переноса напрывляющей на другую сторону.
    Очень интересно с какого она аппарата. Крепление видно хорошо.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	Ф 3.jpg
Просмотров:	986
Размер:	66.8 Кб
ID:	105931   Нажмите на изображение для увеличения.

Название:	Ф 2.jpg
Просмотров:	908
Размер:	50.5 Кб
ID:	105932   Нажмите на изображение для увеличения.

Название:	Ф 1.jpg
Просмотров:	787
Размер:	40.2 Кб
ID:	105933   Нажмите на изображение для увеличения.

Название:	Ф 4.jpg
Просмотров:	903
Размер:	53.7 Кб
ID:	105934

    Нажмите на изображение для увеличения.

Название:	Ф 5.jpg
Просмотров:	1017
Размер:	50.8 Кб
ID:	105935

  19. #38
    Регистрация не подтверждена
    Автор темы
    Аватар для Alex Nikitin
    Регистрация
    03.01.2005
    Адрес
    London UK
    Сообщений
    4,388

    По умолчанию Re: Магнитофонные головки

    Цитата Сообщение от Сергей Z Посмотреть сообщение
    Очень интересно с какого она аппарата. Крепление видно хорошо.
    Похожее расположение винтов есть вроде на Пионерах и Денонах, но конкретно сказать сложно - если только кто-то именно такую голову видел на аппарате.

    Алексей

  20. #39
    Завсегдатай Аватар для Сергей Z
    Регистрация
    19.08.2009
    Адрес
    г. Ростов-на-Дону
    Сообщений
    1,541

    По умолчанию Re: Магнитофонные головки

    Цитата Сообщение от Alex Nikitin Посмотреть сообщение
    Похожее расположение винтов есть вроде на Пионерах и Денонах
    На 7000-й Айве совсем не похожее крепление? приспособить не получится?

  21. #40
    Регистрация не подтверждена
    Автор темы
    Аватар для Alex Nikitin
    Регистрация
    03.01.2005
    Адрес
    London UK
    Сообщений
    4,388

    По умолчанию Re: Магнитофонные головки

    Цитата Сообщение от Сергей Z Посмотреть сообщение
    На 7000-й Айве совсем не похожее крепление? приспособить не получится?
    Очень похожее, но надо бы проверить размеры. Вот открою следующий аппарат для сервиса, тогда и посмотрю. Пока я думаю об универсальном креплении для этих голов - на голове TEAC, фото которой я выкладывал выше, стоит пластинка, которую можно привинтить в четырёх положениях, получить правое и левое расположение винта азимута и 10 или 12 мм от центров крепления до рабочей поверхности. Надо снять размеры и скопировать эту пластинку. Кроме этого, можно просто использовать пластину от изношенной головы, просверлив два отверстия под винты - например, для той же 7000-й Айвы.

    Алексей
    Последний раз редактировалось Alex Nikitin; 03.12.2010 в 15:33.
