USB transport Flamenco в вопросах и ответах

[energetik]

Девайс позволяет выводить из компа по шине USB звуковой поток в I2S до 24/96 или до 16/192 с внешним тактированием от ЦАП и управлять посредством стандартного микшера ОС регулятором громкости Алексея Никитина на реле - до 7 разрядов (128 уровней).
Питание 5В/не более 90 мА. Возможно питание от USB компа (нужно просто установить джампер).
ссылка на видео в яндексе >ВИДЕО<.
Описание во вложении.
ВНИМАНИЕ! Если не устанавливаете ADUM - на выходной колодке I2S отсутствуют выводы, соединенные с землей, поэтому для корректной работы необходимо поставить перемычку между контактными площадками 8 и 9 под адум, либо соединить земли транспорта и ЦАПа иным способом.

Также можно легко состыковать Flamenco с таким девайсом - Interstellar и получить дополнительно к Вашему ЦАПу СПДИФ входы и выход.

upd 20 марта 2012: Исправленная программа конфигурирования и обновления фламенко - fwr_101_102_103.rar - для тех у кого генераторы мастерклока на 768Fs
upd 26 марта 2012: прошивка Фламенко "наоборот" - USB ADC
upd 06 апреля 2012: Добавлен исправленный inf для обновления и конфигурирования в x64 - спасибо Евгению ака Jazman!
upd 03 мая 2012: обновлён конфигуратор для поддержки новой ревизии платы фламенко. Файл - flamenco fwr.rar
upd 11 июня 2012: добавлено краткое описание Flamenco 4L
upd 11 сентября 2012: обновлена прошивка для обеих ревизий фламенко.
upd 26 февраля 2013: обновлена прошивка для обеих ревизий фламенко.
Исправлена проблема при выводе из MacOS. Отлаживалось в MacOS X 10.8.2
upd 18 марта 2013: Новая ревизия Flamenco 4L LE (Lynx Edition). Добавлено краткое описание Flamenco 4L LE. Прошивка у неё своя. В связи с этим обновлен конфигуратор для всех ревизий фламенко. Файл - flamenco fwr 18_03_2013.rar
upd 26 марта 2013: Новая ревизия Flamenco Lite. Добавлено краткое описание Flamenco Lite.
Добавлен выбор мастерклока x1024Fs для всех ревизий (прошивка fwr_107).
Обновлен конфигуратор для всех ревизий фламенко. Файл - flamenco fwr 26_03_2013.rar
upd 13 декабря 2013: Добавил описание "Запуск конфигуратора.txt" Автор - Алексей Лихошва ака aal, за что ему огромная благодарность!
upd 17 января 2014: Добавлена прошивка с исправлением вывода в форматах RJ для всех ревизий фламенко.
upd 18 марта 2015: пофиксины предупреждения в линукс. Файл - flamenco fwr 18_03_2015.rar

сборка фубара которой пользуюсь сам - >ТУТ<

Дополнение Сергея Жукова ака volos относительно оптронов гальваноразвязки фламенко первой ревизии:
"оптроны 293КП1 не самый лучший и надёжный вариант для развязки. Гораздо лучше применить 2 оптрона типа 814,817 (корпус DIP4)устанавливаемые на место одного 293КП1. С обратной стороны USB-модуля режем проводник питания светодиода оптрона и устанавливаем два резистора 150-180 Ом для питания каждого оптрона по отдельности"

[energetik]

Поставил семёрку x86 второй операционкой. При подключении девайса были такие же траблы, как и на ноутах коллег. Потом поставил АСИО. Через него заработало так же как раньше. Потом потыкал разные галочки....

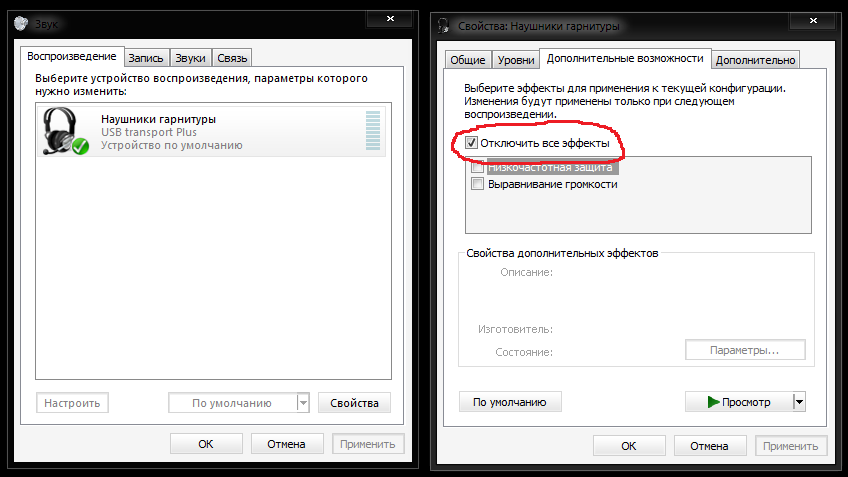

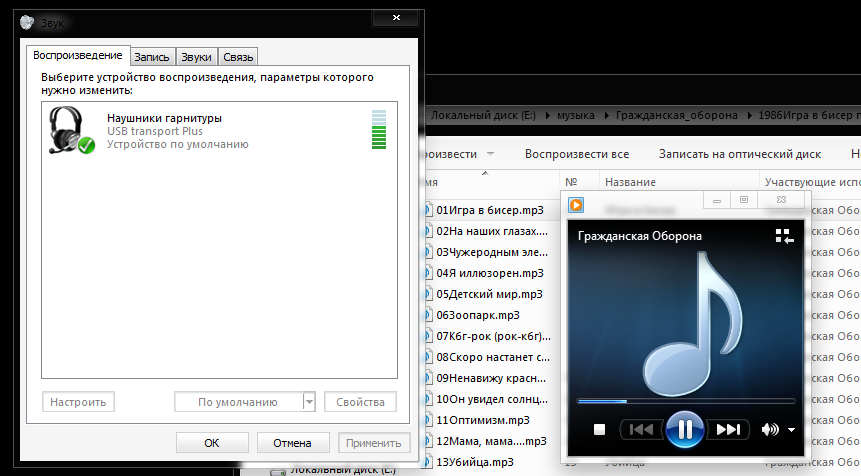

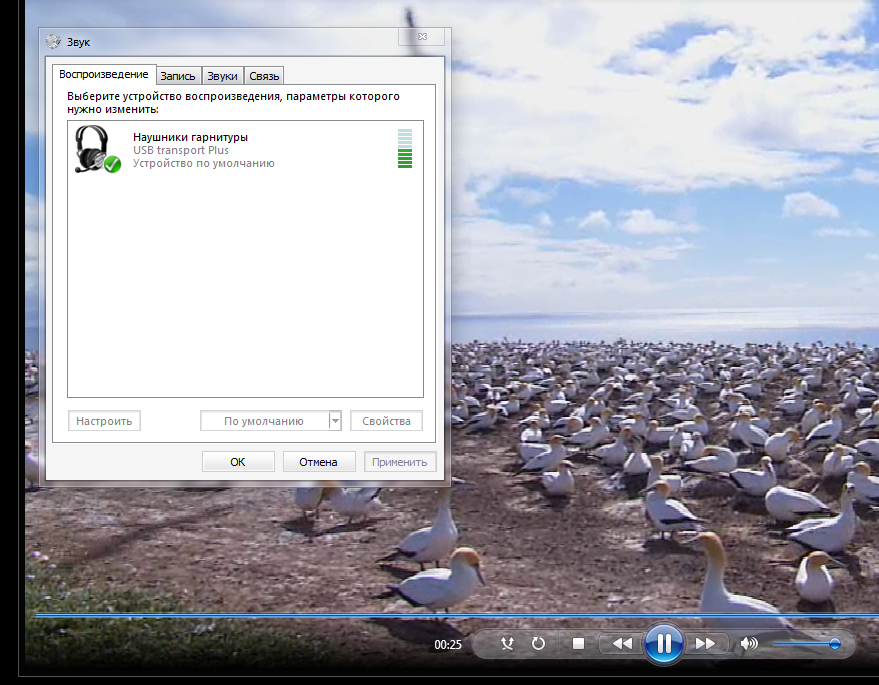

Всё!!! Заработало!!! Надо было просто отключить все спецэффекты см. скриншоты внизу.
Итак всё работает. Кстати моя интегрированная звукашка вообще не определилась семёркой и девайс стал единственным устройством вывода звука в системе

Offтопик:
Поторопился я семёрку обо...ть.

Товарищи, кто подскажет? В ВинХР нет проблем с выводом звука в фильмах и играх?

В XP всё работает путём. На играх не проверял (у меня нет ни одной )

[Ромыч]

Леха - маладца!

[cka3o4nuk]

слава разрабочику! ждем девайс.

[xp9Ik]

В XP всё работает путём.

Запишите меня в очередь за пряником...

Есть возможность регулировки баланса? В случае использования не сдвоенных реле как у тебя?

[energetik]

Есть возможность регулировки баланса? В случае использования не сдвоенных реле как у тебя?

нет. Использованы отдельные реле в каждом канале по другой причине.

[aal]

Респект! Всё оказалось проще.....

[Viktor_vy]

Уж позвольте вопрос от небольшого знатока технических аспектов цифровой техники, в чем удобство (преимущество) данного устройства?
1. Если рассматривать его как устройство для подключения самостоятельных устройств типа флешек, мобильных HDD – носителей (хранителей) звуковых файлов – тогда вроде представление складывается;
2. Если рассматривать это устройство, подключенное к компьютеру через USB (как на видеоролике), то в чем разница? Возникают такие вопросы.
+ Можно ли на компьютере через программы (типа foobar или подобные) организовывать прослушивание звукового материала?
+ Чем это устройство отличается от связки: Компьютер -USB-I2S конвертор+ ЦАП от Компьютер - USB транспорт – ЦАП? Где меньше цифровых преобразований?

[brier]

1. Если рассматривать его как устройство для подключения самостоятельных устройств типа флешек, мобильных HDD – носителей (хранителей) звуковых файлов – тогда вроде представление складывается

Это умеет USB transport, а данная ветка о USB transport plus.

[aal]

+ Можно ли на компьютере через программы (типа foobar или подобные) организовывать прослушивание звукового материала?

Да

+ Чем это устройство отличается от связки: Компьютер -USB-I2S конвертор+ ЦАП от Компьютер - USB транспорт

USB-I2S конвертор

Это вы про мой девайс? Тогда точно этот девайс лучше моего - наличествует внешняя синхра, кроме 44/48 поддерживается 88/96 дискретизация + поддержка не только 16бит, но и 24.

Где меньше цифровых преобразований?

Одинаково примерно, то и то цифровой автомат. Если про изменение звуковых данных - их нет в обоих случаях...

[cka3o4nuk]

aal, а когда же ждать плату с генами
energetik, вы бы не могли выложить схемку нужную для комутации генераторов?
плату сделаем и у нас.

[aal]

aal, а когда же ждать плату с генами
energetik, вы бы не могли выложить схемку нужную для комутации генераторов?
плату сделаем и у нас.

Давно всё выложенно и показано и у Алексея (см. инстукция.пдф), и у меня.... (правда это не финальная версия гена....) А насчёт продаж - сейчас всё есть чтоб её обкатать по полной программе - т.ч. скоро....

[dius]

Давно всё выложенно и показано и у Алексея (см. инстукция.пдф), и у меня.... (правда это не финальная версия гена....) А насчёт продаж - сейчас всё есть чтоб её обкатать по полной программе - т.ч. скоро....

А я уже было собрался сам паять, как раз по твоей схеме, с некоторыми упрощениями. Ну раз скоро, тогда очень ждем

[energetik]

[b]energetik, вы бы не могли выложить схемку нужную для комутации генераторов?

схема будет в описании на USB transport plus, которое сейчас в процессе. Схема немного отличается от предыдущей тем, что у неё один управляющий вход, а у USB transport plus один управляющий выход, сконфигурированный как открытый коллектор (т.е. требует подтяжки в схеме управления).

[GruWer]

energetik, Ну что там, какие новости?

[energetik]

energetik, Ну что там, какие новости?

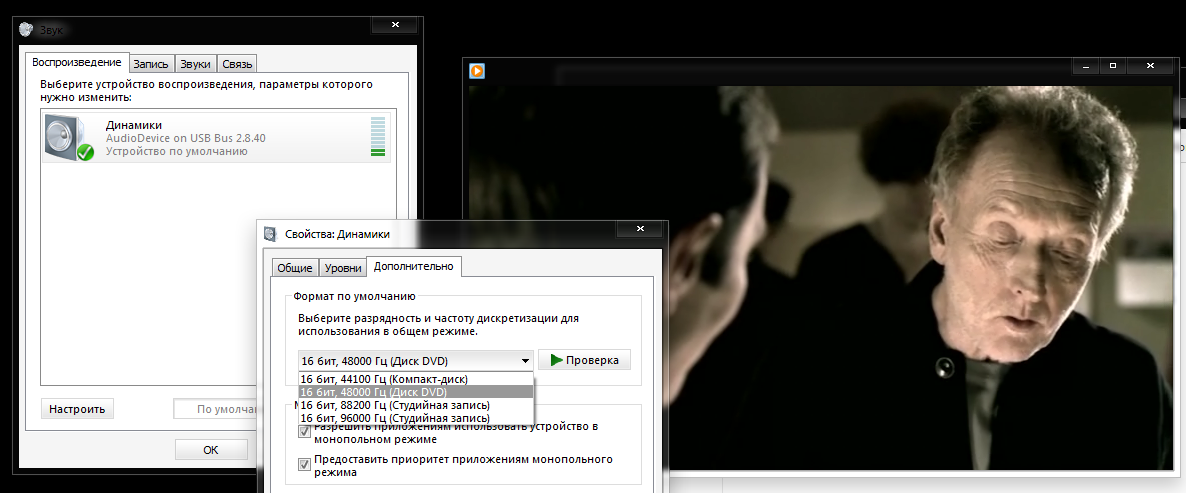

вчера удалось запустить плойтек на семёрке x86. x64 мой слабенький домашний комп не поднимает. Вечером скрины выложу. Результаты немного интересны - девайс по идее 24 битный, но в настройках винды (семёрки) после установки плойтека появляется сетка только 16 бит 44.1-96 и при просмотре видео выводится 16 бит поток. А при воспроизведении фубаром через плойтек в его настройках 24бита 44.1-96 кГц, а выводится в девайс также как с АСИО4АЛЛ - т.е. что в файле, то и в транспорте - 16/24 бита 44,1-96 кГц.

Детали пришли, но пока не смог получить, если вечером заберу с почты, значит в толкучке будет новая тема

[energetik]

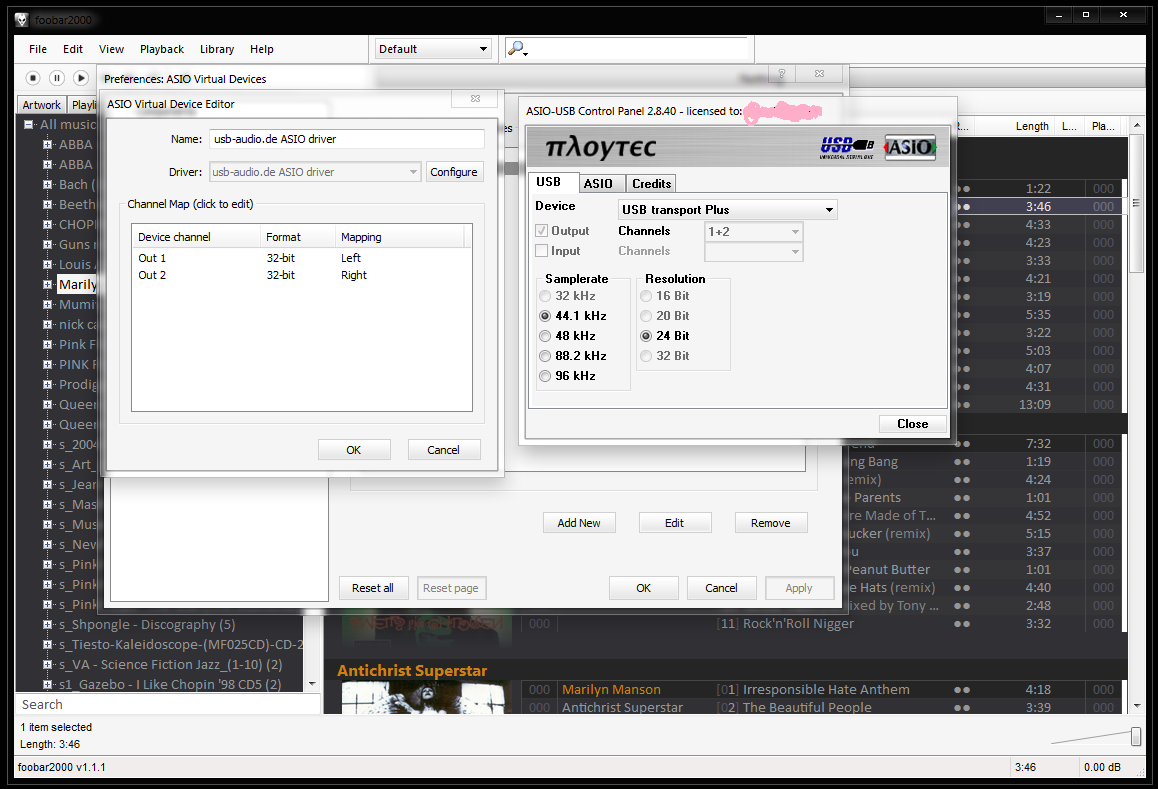

Скрины с драйвером плойтек USB ASIO (USB 2 Audio) Driver 2.8.40 (32-bit). Представился плойтеку как "TI 3200"

[energetik]

да и детали я получил. Девайс доступен к заказу.

[ZugDuk]

я пробовал снять видео на эту тему, но механическое щёлканье реле не позволяет получить достоверный звук отсутствия щелчков регулирования. Другого способа показать, что щелчков регулирования нет я не придумал.

Запиши аудио cигнал с выхода регулятора, чтобы было регулирование плавно вверх и плавно вниз.

[energetik]

Запиши cигнал с выхода регулятора.

на встроенную звуковую?

---------- Добавлено в 00:29 ---------- Предыдущее сообщение в 00:01 ----------


вообще это мысль. Как время появится - обязательно запишу. Вроде есть программы которые видео с экрана делают со звуком? никто не подскажет какую нибудь попроще?

[aal]

на встроенную звуковую?

А почему нет - здесь важно как это на звуковой сигнал влияет....
