Тема: ВЕГА МП122. С нуля.

  1. #1 Показать/скрыть первое сообщение.
    Завсегдатай
    Автор темы
    Аватар для waso
    Регистрация
    28.04.2008
    Адрес
    Новокузнецк
    Возраст
    46
    Сообщений
    2,172

    По умолчанию ВЕГА МП122. С нуля.

    Конструкция расчитана для замены имеющихся модулей "материнской" платы, УВ, УЗ, системы шумоподавления и СДП. Полная сборка плат позволит получить магнитофон несколько другого уровня: со сквозным каналом, ручной регулировкой подмагничивания и режимом "Монитор" для реалтаймового контроля записи. В отличие от исходника, при трассировке была поставлена цель получить максимально экранированную плату, помехозащищённую и позволяющую добиться наилучшего результата. Также при использовании разьёмного монтажа все модули могут быть заменены на другие, требуется лишь сохранение назначений выводов модулей. Это открывает простор для экспериментов на основе, в общем-то, неплохой деки для своего времени.

    Ознакомиться с фотографиями монтажа можно тут: https://forum.vegalab.ru/showthread....=1#post1158054
    Скачать файл "материнской" платы в формате 5го Спринта - можно тут: https://forum.vegalab.ru/showthread....=1#post1158582
    Схемные решения отдельных узлов и принцип построения тракта - тут: https://forum.vegalab.ru/showthread....=1#post1117835

    Обращаю внимание: схему коммутации блоков ЛПМ и автоматики я не менял, поэтому чертить её нет смысла. Это означает, что ВСЯ часть схемы до управляющих входов мультиплексоров К561КП1 оставлена без изменения - как и было в 122й "Веге". Функционал от исходника оставлен без изменений. Поэтому все вопросы - в исходную схему, при правильно запаянных исправных деталях всё должно работать сразу.
    Разумеется, во втором "кармане" необходимо применение сквозной головки.
    Вторая реинкарнация проекта: https://forum.vegalab.ru/showthread....=1#post2183983
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	DSC01415.JPG
Просмотров:	4363
Размер:	595.0 Кб
ID:	261373
    Последний раз редактировалось waso; 16.03.2016 в 11:53.

  2. #221
    Частый гость Аватар для ED ED
    Регистрация
    15.08.2013
    Сообщений
    472

    По умолчанию Re: ВЕГА МП122. С нуля.

    Цитата Сообщение от EDDiE Посмотреть сообщение
    Умнее будет с любых точек зрения сделать 4 УВ (2 идентичные п/п стерео) и коммутировать сигнал уже на их выходе, чем коммутировать слабый сигнал головки на входе УВ с помощью реле, пусть даже самым хорошим.

    Тем более используя для этого РЭС55
    может быть,

  3. #222
    Завсегдатай
    Автор темы
    Аватар для waso
    Регистрация
    28.04.2008
    Адрес
    Новокузнецк
    Возраст
    46
    Сообщений
    2,172

    По умолчанию Re: ВЕГА МП122. С нуля.

    Интересная идея пришла в голову.
    Поскольку точность задания коррекции УВ по стандартной схеме Веги МП122С составляет плюс-минус километр, а таскать по всей плате проводники корректирующих цепей нежелательно, как и использовать для коммутации группы ПКН61, то выполнить эти цепочки можно с применением мультиплексоров. Управлять последними проще простого. Необходимую для размышления инфу прилагаю (фрагмент схемы Веги, полагаю, найти проблемы нет) Может быть использован поголовно во всех магнитофонах, где требуется переключение постоянных времени в количестве 3шт и более. Точность выдержки стандартных постоянных времени в комментариях не нуждается.
    Подбором R13, R14 можно точно скомпенсировать сопротивление открытых переходов мультиплексора (фактически там полевики с простейшей логикой управления) и получить попадание в "яблочко".
    http://www.ti.com/lit/ds/symlink/cd4053b.pdf


    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	Коррекция.GIF
Просмотров:	985
Размер:	12.9 Кб
ID:	256089
    Последний раз редактировалось waso; 16.01.2016 в 20:41.

  4. #223
    Новичок Аватар для YaIgor
    Регистрация
    12.06.2011
    Сообщений
    43

    По умолчанию Re: ВЕГА МП122. С нуля.

    А если сделать в усилителе воспроизведения PLAY TRIM !

  5. #224
    Завсегдатай
    Автор темы
    Аватар для waso
    Регистрация
    28.04.2008
    Адрес
    Новокузнецк
    Возраст
    46
    Сообщений
    2,172

    По умолчанию Re: ВЕГА МП122. С нуля.

    CD4051 имеет 1 выход и 8 входов ;) Притом подстройка обычно требуется только в сторону увеличения постоянной времени. Недостаток: вместо одного корпуса CD4052 потребуется два CD4051 и усложнится схема управления мультиплексором.
    Переменный резистор тут неудобен да и смысла в нём нет.

  6. #225
    Завсегдатай Аватар для Spammer
    Регистрация
    26.07.2006
    Адрес
    38RUS
    Сообщений
    1,694

    По умолчанию Re: ВЕГА МП122. С нуля.

    вкорне несогласен с выбраными постоянными.

    ---------- Сообщение добавлено 01.59 ---------- Предыдущее сообщение было 01.58 ----------

    Цитата Сообщение от waso Посмотреть сообщение
    Интересная идея пришла в голову.


    на ключах делаю
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	Снимок.PNG
Просмотров:	401
Размер:	14.1 Кб
ID:	256238

  7. #226
    Завсегдатай
    Автор темы
    Аватар для waso
    Регистрация
    28.04.2008
    Адрес
    Новокузнецк
    Возраст
    46
    Сообщений
    2,172

    По умолчанию Re: ВЕГА МП122. С нуля.

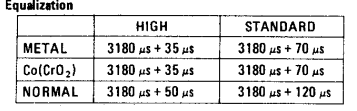

    Согласно стандарту, для ленты типа Fe на скорости 9,53см\сек обычным делом является постоянная времени 90мкСек. Ряд постоянных для скоростей 4\9\19 - 120\90\50 мкСек соответственно.
    Коррекция под металл и хром для воспроизведения идентична, это понятное дело.

  8. #227
    Завсегдатай Аватар для Spammer
    Регистрация
    26.07.2006
    Адрес
    38RUS
    Сообщений
    1,694

    По умолчанию Re: ВЕГА МП122. С нуля.

    ---------- Сообщение добавлено 23.21 ---------- Предыдущее сообщение было 23.21 ----------

    Цитата Сообщение от waso Посмотреть сообщение
    Согласно стандарту, для ленты типа Fe на скорости 9,53см\сек обычным делом является постоянная времени 90мкСек. Ряд постоянных для скоростей 4\9\19 - 120\90\50 мкСек соответственно.
    Коррекция под металл и хром для воспроизведения идентична, это понятное дело.
    для бобинных лент ж

    ---------- Сообщение добавлено 23.29 ---------- Предыдущее сообщение было 23.21 ----------

    можно так стереомоно переключать? пардон за оффтоп
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	Безымянный.png
Просмотров:	305
Размер:	29.0 Кб
ID:	256552

  9. #228
    Завсегдатай
    Автор темы
    Аватар для waso
    Регистрация
    28.04.2008
    Адрес
    Новокузнецк
    Возраст
    46
    Сообщений
    2,172

    По умолчанию Re: ВЕГА МП122. С нуля.

    Цитата Сообщение от Spammer Посмотреть сообщение
    для бобинных лент ж
    на 4й скорости постоянные времени совпадают, а физика процесса идентична, следовательно, логично ожидать совпадения постоянных времени при удвоении скорости и на кассетнике.
    Цитата Сообщение от Spammer Посмотреть сообщение
    можно так стереомоно переключать?
    Лучше релюхой.

  10. #229
    Завсегдатай Аватар для Spammer
    Регистрация
    26.07.2006
    Адрес
    38RUS
    Сообщений
    1,694

    По умолчанию Re: ВЕГА МП122. С нуля.

    Цитата Сообщение от waso Посмотреть сообщение
    на 4й скорости постоянные времени совпадают, а физика процесса идентична, следовательно, логично ожидать совпадения постоянных времени при удвоении скорости и на кассетнике.

    Лучше релюхой.
    нелогично.зазор у бобиных в два три раза больше.сравните параметры бобиника на 9 скорости и кассетника

  11. #230

    По умолчанию Re: ВЕГА МП122. С нуля.

    Waso, у меня тут возник вопрос по поводу стоимости проекта, на платы я цену выяснил ; в какую сумму, примерно, могут обойтись детали ?

  12. #231
    Завсегдатай
    Автор темы
    Аватар для waso
    Регистрация
    28.04.2008
    Адрес
    Новокузнецк
    Возраст
    46
    Сообщений
    2,172

    По умолчанию Re: ВЕГА МП122. С нуля.

    Честно говоря, я об этом даже не особо задумывался. Просто брал из заначек. Сами по себе микросхемы класса ОРА2132\ОРА1642\1644 на сегодня стоят столько, что за их цену в этом проекте можно купить несколько подержанных аппаратов с рук.

  13. #232

    По умолчанию Re: ВЕГА МП122. С нуля.

    в чипе и дипе на их сайте :

    ОРА2132 - 500р
    ОРА1642 - 970p
    ОРА1644 - 1520р
    OPA4134 - 280p
    ______________
    че та мне расхотелось ...









    ---------- Сообщение добавлено 15.36 ---------- Предыдущее сообщение было 15.34 ----------

    можно, конечно, у китайцев поискать...

  14. #233
    Частый гость Аватар для Grommit
    Регистрация
    28.09.2015
    Сообщений
    485

    По умолчанию Re: ВЕГА МП122. С нуля.

    NE5532 - наше все! Дешевый, проверенный временем, универсальный, вполне качественный по характеристикам, субъективно на слух звучит очень даже на уровне.

  15. #234
    Завсегдатай
    Автор темы
    Аватар для waso
    Регистрация
    28.04.2008
    Адрес
    Новокузнецк
    Возраст
    46
    Сообщений
    2,172

    По умолчанию Re: ВЕГА МП122. С нуля.

    Хотите-ставьте 5532, я этого делать не буду. Не хочу Особенно параллелить по входу УВ несколько 5532 ;)

  16. #235
    Частый гость Аватар для Grommit
    Регистрация
    28.09.2015
    Сообщений
    485

    По умолчанию Re: ВЕГА МП122. С нуля.

    Ну это просто как пример бюджетного варианта. Хотя нередко в аппараты многих именитых фирм в УВ ставят дешевые ОУ (например, M5220/MC33078 в Пионере 820).

  17. #236
    Завсегдатай
    Автор темы
    Аватар для waso
    Регистрация
    28.04.2008
    Адрес
    Новокузнецк
    Возраст
    46
    Сообщений
    2,172

    По умолчанию Re: ВЕГА МП122. С нуля.

    Ну это понятно. Кое-где,конечно, можно ставить и 5532. Но насчёт дешевых ОУ и Пионеров: как-то отдали мне на тюнинг 600й Пионер. Вот там стоял такой 33078 в темброблоке, с повторителем на полевых транзисторах по выходу, еще и с ошибками по включениям конденсаторов по входам. На фирме пожалели блокировочных конденсаторов по питаниям ОУ, хотя в разводке платы они были. Поменял на ОРА2132 - аппарат заиграл совершенно иначе. хозяин его вообще не узнал, но остался доволен как слон. Поэтому ронять качественный уровень аппарата, когда на результирующий ценник, в общем-то, всё равно, я смысла не вижу.Да и параллелить 5532 вместо ОРА1644 не выйдет-токовый шум сделает своё дело.

  18. #237
    iN GOD We TRUSt Аватар для EDDiE
    Регистрация
    13.02.2006
    Сообщений
    13,094

    По умолчанию Re: ВЕГА МП122. С нуля.


    Offтопик:
    Цитата Сообщение от alex_882 Посмотреть сообщение
    в чипе и дипе на их сайте :

    ОРА2132 - 500р
    ОРА1642 - 970p
    ОРА1644 - 1520р
    OPA4134 - 280p
    ______________
    че та мне расхотелось ...
    можно, конечно, у китайцев поискать...
    Видимо, ЧИД на ебэй и покупает у китайцев, а потом втридорого втюхивает россиянам.

  19. #238
    Частый гость Аватар для Grommit
    Регистрация
    28.09.2015
    Сообщений
    485

    По умолчанию Re: ВЕГА МП122. С нуля.

    А кто-нибудь сталкивался с тем, что периодически кассета при закрывании упирается в бобышки, и приходится чуть проворачивать?

  20. #239

    По умолчанию Re: ВЕГА МП122. С нуля.

    Цитата Сообщение от EDDiE Посмотреть сообщение
    Offтопик:

    Видимо, ЧИД на ебэй и покупает у китайцев, а потом втридорого втюхивает россиянам.
    Скорее не видимо,вот скока просят китайцы http://ru.aliexpress.com/item/Free-s...0-1fe8ac9a3ace ....хотя скажите,сколько и каких мелкосхем нужно. Хочу посчитать,а на скелете плохо видно.
    Последний раз редактировалось Фёдор Кривой; 24.01.2016 в 17:19.

  21. #240
    Завсегдатай
    Автор темы
    Аватар для waso
    Регистрация
    28.04.2008
    Адрес
    Новокузнецк
    Возраст
    46
    Сообщений
    2,172

    По умолчанию Re: ВЕГА МП122. С нуля.

    Парни. ну посмотрите на сайте Texas instruments, сколько стоит та или иная микросхема на выходе с завода. Вот именно столько оно стоит на самом деле.
    Всё остальное доплачиваем мы в пищевой цепочке поставщиков и эта переплата часто раза в 3-4 выше исходной цены. Вывод: или пробиваться как можно ближе к прямым дилерам, либо - просить сэмплы в очередной раз

    ---------- Сообщение добавлено 21.27 ---------- Предыдущее сообщение было 21.23 ----------

    Фёдор Кривой, не вздумайте покупать именно эти ОУ. Там фотографии даже близко не похоже на оригиналы.

    Цитата Сообщение от Фёдор Кривой Посмотреть сообщение
    хотя скажите,сколько и каких мелкосхем нужно. Хочу посчитать,а на скелете плохо видно.
    Поглядите на фотографиях монтажа и чертежах плат. Также имейте в виду, что, например, в индикаторном усилителе ставить ОРА2132\1642-неоправданно круто, там отлично работают простые 4558\TL072. В СДП ОРА1642 использован из-за своего свойства rail-To-rail, а вовсе не из-за сверхнизких нелинейных искажений.
