лучшие операционники класса hi-fi

[D-mitriy]

Спасибо всем, все понял, дальше сам буду решать, по звучанию скажу что плеер с завода звучал жирно и даже по виниловому, но высокие были смазаны, ad 8397 вместо opa 2134 полностью исправила ситуацию, а вопрос по 797-й был чтоб понять может ли аппарат еще лучше звучать, все таки ему не хватает даже сейчас резкости на высоких, хотя может у меня остальная система так звучит.

[EDDiE]

ad 8397 вместо opa 2134

ад8512
2134 имеет тухлый звук

[Сухоруков Сергей]

Ну почему, как раз по 12 вольт и подойдёт впритык.

Согласен, перепутал с другим ОУ.

на форуме некоторые писали, что питают его даже от 13-14вольт.

Ну, так сдуру можно и ...й сломать. Зачем насиловать ОУ? Тем более, что амплитуда сигнала на выходе ОУ небольшая, порядка 1 В rms.

НАфиг он там, при таких номиналах резисторов на входе?

Так решил разработчик. Я бы сделал по-другому.

не хватает даже сейчас резкости на высоких

"Резкость" и "яркость" зачастую говорит о высоком уровне искажений на ВЧ.

[коста]

Спасибо всем, все понял, дальше сам буду решать, по звучанию скажу что плеер с завода звучал жирно и даже по виниловому, но высокие были смазаны, ad 8397 вместо opa 2134 полностью исправила ситуацию, а вопрос по 797-й был чтоб понять может ли аппарат еще лучше звучать, все таки ему не хватает даже сейчас резкости на высоких, хотя может у меня остальная система так звучит.

797 не меняйте,ему там самое место. А вот 2134 при такой обвязки (кто так додумался) не место и даже любой другой с полевым входом там не место. Нужно смотреть с входом на биполярах.

[D-mitriy]

Не додумался, это arcam так качество звука в плеерах занижал, а еще более дешевых ставили везде njm 2114, хочешь лучше покупай fmj cерию, там нет 2134, и вместо 797-й стоит lm 6182.

[коста]

Не додумался, это arcam так качество звука в плеерах занижал, а еще более дешевых ставили везде njm 2114, хочешь лучше покупай fmj cерию, там нет 2134, и вместо 797-й стоит lm 6182.

Ну как бы Аркамовцы на серии после Alpha и Delta и начили ошибаться... а ошибки именно в обвязке..
ОУ как бы не причём.. Зато есть возможность это исправить!
По схеме в фильтр прямо проситься AD826..

[EDDiE]

Offтопик:

это arcam так качество звука в плеерах занижал,

ээто как? не хотели чтобы их проигрыватели продавались?

[straus]

Offтопик:

ээто как? не хотели чтобы их проигрыватели продавались?

У маркетологов есть понятие "соответствие ценовому диапазону". Очень часто разработчик может в ту же себестоимость вложить более высокое качество, но маркетологи не разрешают - тогда аппарат будет конкурировать с более дорогими аппаратами, часто своими же. По мнению маркетологов, это всё идёт в ущерб рынку. Поэтому "говняйте параметры и звук" в аппаратах ценою пониже.

[кудрявый]

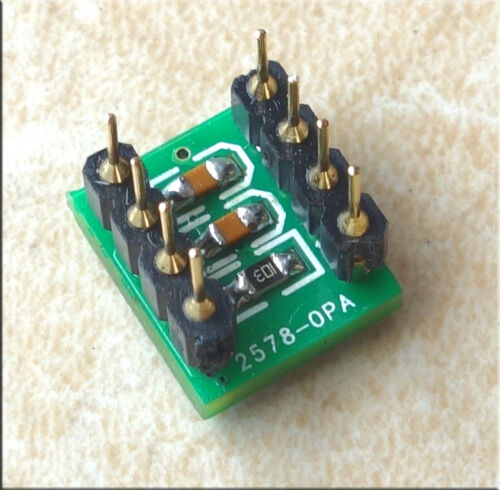

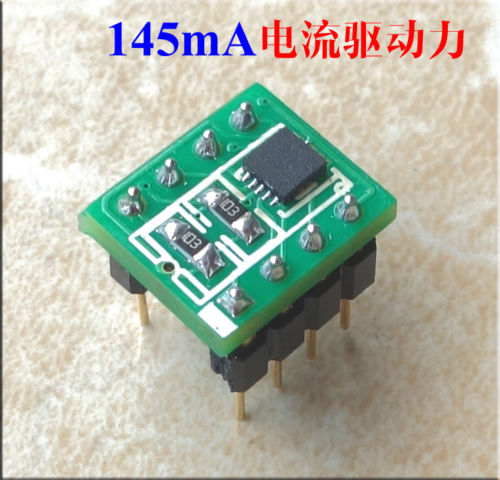

Прикупил тут новый хваленый OPA1622 на платке. Там кроме двух конденсаторов еще и 3 резистора. На вопрос о схеме китаец молчит. Никто не сталкивался?

[коста]

У маркетологов есть понятие "соответствие ценовому диапазону". Очень часто разработчик может в ту же себестоимость вложить более высокое качество, но маркетологи не разрешают - тогда аппарат будет конкурировать с более дорогими аппаратами, часто своими же. По мнению маркетологов, это всё идёт в ущерб рынку. Поэтому "говняйте параметры и звук" в аппаратах ценою пониже.

Причём здесь маркетологи..? Если схема..так накосячена... а вобще откуда стырена на 190-е..?

---------- Сообщение добавлено 01:36 ---------- Предыдущее сообщение было 01:33 ----------

У маркетологов есть понятие "соответствие ценовому диапазону". Очень часто разработчик может в ту же себестоимость вложить более высокое качество,

Вы маркетолог.?

[Alex]

Вы маркетолог.?

Он не маркетолог, но кое в чем прав.

тут новый хваленый OPA1622

Да какой там "новый", ему уже лет пять. "Новый" - это 1656.

[Openreel]

На вопрос о схеме китаец молчит.

Эта "схема" снимается за 5 минут тестером и карандашом.

[кудрявый]

Эта "схема" снимается за 5 минут тестером и карандашом.

Очень ценный ответ, так и будет, просто ОУ еще в пути, и я спросил может кто сталкивался?
Конденсаторы наверняка по питанию, но зачем резисторы...

[Openreel]

Конденсаторы наверняка по питанию, но зачем резисторы...

Даташит говорит про 10 ног, а во внешний мир выведены 8. Возникает вполне логичная мысль - куда-то надо было подключить GND и EN

[funny the rat]

А что, при наличии С405, с 811-м могут интересные эффекты получиться.

причём термоакустические

[Alex]

Очень ценный ответ, так и будет, просто ОУ еще в пути

Да там и по фоткам всю схему срисовать можно....

но зачем резисторы...

Окрываем даташит, и смотрим "зачем" они там на 8-й ноге...

[кудрявый]

Да там и по фоткам всю схему срисовать можно....

Нашел!
https://lampcore.ru/%D0%BE%D0%B1%D0%...0%D1%82%D0%B5/
Это они такую виртуальную землю организовали )

[Alex]

Ну да, причину он определил, а выводы сделал абсолютно бредовые

На плате на месте «ключа» расположено межслойное переходное отверстие. Это контактное отверстие относится к «виртуальному-GND» проводнику, и при желании модифицировать эту плату можно его использовать, подпаяв туда провод или разъем, тем самым снабдив ОУ полноценным двухполярным питанием.

Питание там и так абсолютно "полноценное двуполярное", никаких проводов туда припаивать не надо, если использовать как замену обычного сдвоенного ОУ.

А если хочеться OUT_ENABLE задействовать., то припаивать надо два.

[FrolovAndrey]

Стоит ли меня оперы JRC2114? Стоят после pcm1796, как я понимаю в качестве преобразования тока в напряжение. После самой JRC2114 стоит LM4562
Питание оперов +-8в
Если менять то на что? А так же выходной буфер 4580 на что заменить? Так как сама 4580 в кчевстве выходного буфера не очень подходит
LM4562MA, AD823, AD8066, LT1364CS8.......
Ни кто не знает что ли?

[abonent007]

Стоит ли меня оперы JRC2114?

Мне они нравятся, хотя бы тем что в заводской схеме Sony ES 100% настоящие. Точнее называются NJM2114D, с надписью JRC на корпусе. Покупал как-то им на замену с Ебея THS4032, но последние проиграли по шумам, может подделки были. Вобщем наелся этими "заменами"
