Тема: Измерил MOSFET-ы

  1. #1
    мифолог
    Автор темы
    Аватар для anli
    Регистрация
    06.11.2004
    Сообщений
    4,807

    По умолчанию Измерил MOSFET-ы

    Уже давно измерил IRFP140N и IRFP9140N - по восемь штук. Максимальный ток, который оказался под рукой - около 0.5A (дальше ограничивает зашита лабораторного БП). Так что измерял напряжение на затворе при токах 10mA, 100mA и 400mA. Получил очень неожиданные результаты. Внутри каждой восьмёрки разброса просто нет Ну а если честно, то менее 2%. Что касается разности IRFP140N и IRFP9140N, вот типичные значения:

    IRFP140N

    10mA - 3.680V
    100mA - 3.963V
    400mA - 4.169V

    IRFP9140N

    10mA - 3.675V
    100mA - 4.014V
    400mA - 4.307V

    Может, эта информация кому сгодится в хозяйстве

  2. #2
    Завсегдатай Аватар для ИГВИН
    Регистрация
    06.05.2005
    Адрес
    Ростов-на-Дону
    Возраст
    65
    Сообщений
    13,173

    По умолчанию Re: Измерил MOSFET-ы

    Очень интересно. Обычно у Р-канальных вертикалок IRF ЗИ меньше, чем у N-канальных.
    Сделал без преувеличения сотни измерений.
    Или это из-за буковки N и они сделаны чуть иначе (либо прошли отбраковку)?
    Или из-за различной методики
    Я закорачиваю затвор на сток и меряю ЗИ при подаче от генератора стабильного тока. Ты так же?
    Игорь. Meridian 507.24 => DAC6 v2+свой выхлоп => Noosfera Master => Celestion A2 + Hand-made cable

  3. #3
    мифолог
    Автор темы
    Аватар для anli
    Регистрация
    06.11.2004
    Сообщений
    4,807

    По умолчанию Re: Измерил MOSFET-ы

    Цитата Сообщение от ИГВИН
    Я закорачиваю затвор на сток и меряю ЗИ при подаче от генератора стабильного тока. Ты так же?
    Не, Игорь, не так. Я при постоянном Uси (15V) менял Uзи до получения данного тока и измерял Uзи. Так как БП с защитой по перетоку, это было безопасно. Единственная неудобность - ждать температурной стабилизации.

    Про твой способ я читал, кажется, в статье (русском переводе) про усилитель Холтона (возможно, что-то наврал, не помню).

  4. #4
    Завсегдатай Аватар для PSV
    Регистрация
    07.05.2004
    Адрес
    Моск.обл.Черноголовка
    Возраст
    58
    Сообщений
    3,541

    По умолчанию Re: Измерил MOSFET-ы

    Цитата Сообщение от anli
    Может, эта информация кому сгодится в хозяйстве
    Может сгодится .Интересно как меняется крутизна.В области до 100ма - 0.3,от 100до 400-0.7.По даташитам на 16а-11.
    Ещё интересно,кто-нибудь снимал зависимости крутизны от тока для IRFов и других ключевых в областях малых-средних токов.
    Сергей.

  5. #5
    Завсегдатай Аватар для ИГВИН
    Регистрация
    06.05.2005
    Адрес
    Ростов-на-Дону
    Возраст
    65
    Сообщений
    13,173

    По умолчанию Re: Измерил MOSFET-ы

    Цитата Сообщение от PSV
    кто-нибудь снимал зависимости крутизны от тока для IRFов и других ключевых в областях малых-средних токов.
    Я немного занимался этим вопросом. Вот данные на IRF610.

    Uзи 4,0 4,2 4,4 4,6 4,8 5,0 5,2 5,4 5,6 5,7, Вольт
    Iс 3,9 12 32 74 150 270 440 640 850 965 мА.

    Напряжение на стоке поддерживалось +20V. Исток на земле.

    А вот с местной ООС в истоке - резистор 47 Ом.

    Uвх 4 5 6 7 8 9 10 11 12 13 14 15 16 Вольт
    Iс 1,9 16 34 53 73 92 112 132 150 170 189 208 228 мА.

    Вторая характеристика, как и ожидалось, практически линейна
    Игорь. Meridian 507.24 => DAC6 v2+свой выхлоп => Noosfera Master => Celestion A2 + Hand-made cable

  6. #6
    Завсегдатай Аватар для PSV
    Регистрация
    07.05.2004
    Адрес
    Моск.обл.Черноголовка
    Возраст
    58
    Сообщений
    3,541

    По умолчанию Re: Измерил MOSFET-ы

    Цитата Сообщение от ИГВИН
    Я немного занимался этим вопросом. Вот данные на IRF610.

    Uзи 4,0 4,2 4,4 4,6 4,8 5,0 5,2 5,4 5,6 5,7, Вольт
    Iс 3,9 12 32 74 150 270 440 640 850 965 мА.
    Игорь,интересно,спасибо.Т.е крутизна
    40,100,210,600,850,1000,1050,1150 mS.А как мерял? В импульсе?Если на постоянном токе,то на измерения будет заметно влиять ещё температура кристалла.В последнем случае рассеивается 20вт.
    Сергей.

  7. #7
    Завсегдатай Аватар для ИГВИН
    Регистрация
    06.05.2005
    Адрес
    Ростов-на-Дону
    Возраст
    65
    Сообщений
    13,173

    По умолчанию Re: Измерил MOSFET-ы

    Цитата Сообщение от PSV
    А как мерял?
    На постоянном токе, на теплоотводе, быстро, не давая прогрется. Сергей, графики построил? там видно, что все достаточно линейно.
    Игорь. Meridian 507.24 => DAC6 v2+свой выхлоп => Noosfera Master => Celestion A2 + Hand-made cable

  8. #8
    Завсегдатай Аватар для PSV
    Регистрация
    07.05.2004
    Адрес
    Моск.обл.Черноголовка
    Возраст
    58
    Сообщений
    3,541

    По умолчанию Re: Измерил MOSFET-ы

    Цитата Сообщение от ИГВИН
    там видно, что все достаточно линейно.
    Для первого случая достаточно нелинейна.Для второго,с резистором понятно-местная ООС.
    Сергей.

  9. #9
    Завсегдатай Аватар для MAXIM_A
    Регистрация
    13.11.2007
    Адрес
    МО Салтыковка
    Возраст
    76
    Сообщений
    11,959

    По умолчанию Re: Измерил MOSFET-ы

    Цитата Сообщение от anli Посмотреть сообщение
    IRFP140N
    10mA - 3.680V
    100mA - 3.963V
    400mA - 4.169V
    IRFP9140N
    10mA - 3.675V
    100mA - 4.014V
    400mA - 4.307V
    Ну а я померил 2SK1530, 2SJ201 только на 100ма.
    в партии очень близки у первых около 1,9в, вторые около 2в
    Андрей Константинович

  10. #10
    Завсегдатай Аватар для Spammer
    Регистрация
    26.07.2006
    Адрес
    38RUS
    Сообщений
    1,694

    По умолчанию Re: Измерил MOSFET-ы

    Цитата Сообщение от ИГВИН Посмотреть сообщение
    На постоянном токе, на теплоотводе, быстро, не давая прогрется. Сергей, графики построил? там видно, что все достаточно линейно.
    не совсем верно читал книгу 70х годов там написано транзисторы меряют в импульсном режиме.(биполяры) сначала меряют характеристики потом падение напряжения на p-n переходе.

  11. #11
    Завсегдатай Аватар для Spammer
    Регистрация
    26.07.2006
    Адрес
    38RUS
    Сообщений
    1,694

    Идея! Re: Измерил MOSFET-ы

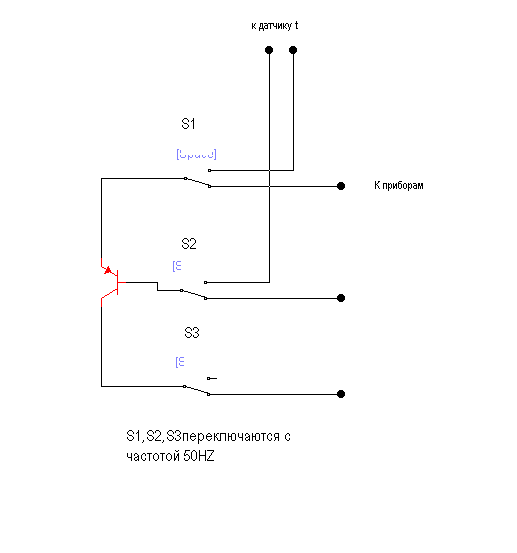

    Вот схема чтобы замерить t кристалла сначала снимали характеристику падения напряжения на переходе в зависимости от темпервтуры.потом подключали в схему .так при измерениях кристал греется а внешним датчиком показания не верны ввиду теплового сопротивления использовали этот метод
