Продолжим ... Микроконтроллер в УМЗЧ. часть 2, реализация :)
тут начало -
https://forum.vegalab.ru/showthread.php?t=1973
прошла куча времени, и вот все старые идеи (а так же часть новых) реализованы в отдельности, и теперь готовы к комплексной реализации.
на сегодня реализованы следующие функции системы:
- дежурный режим, мелкий трансик+стаб
- софтстарт основного питания усилителя
---- 4 канала софтстарта (2 + 2 через встроенную оптическую развязку)
- часы реального времени
- управление модулем аппаратной защиты АС, описанного тут
---- разрешение подключения АС к усилителю, каждый канал независимо
---- снятие сигнала аварии и отображение на ЖКИ (каждый канал независимо)
- до 8 внешних температурных датчиков (либо 2 аналоговых, либо до 8 цифровых DS18B20)
- плавное регулирование оборотов кулеров (до 2х штук) на каждый канал отдельно, в зависимости от температуры, либо любое другое использование 2х каналов ШИМ
- управление любыми внешними устройствами по шине I2C, 2 разъема на плате
---- возможность питания дополнительных устройств с основной платы
- управление внешними селектором входов и РГ (хоть на реле, хоть на PGA2311, 4311 итд...
---- 2 порта, каждый может выполнять любую функцию, переназначается конфигуратором
---- для управления РГ и селектором подключение до 2х енкодеров
---- подключение альпса с мотором, драйвер для моторчика на плате
---- драйвер для шагового двигателя - кому как нравится крутилку сделать
- ДУ на все функции
- до 8 внешних кнопок управления (кому как нравится) + 1 кнопка отдельная на прерывание для вкл/выкл

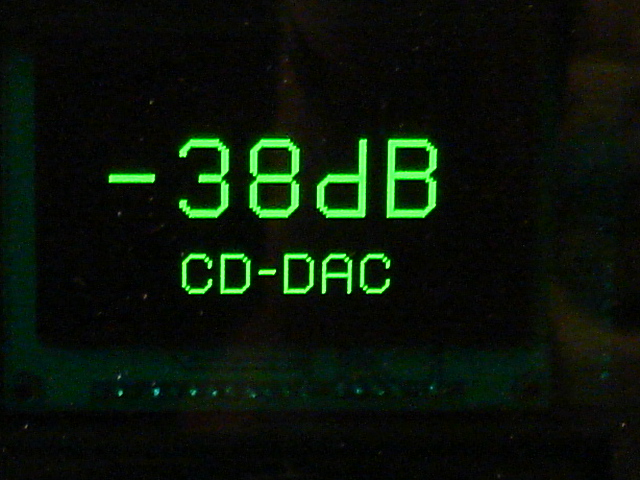

- отображение всего и вся на ЖКИ
---- как фишка - плавное вкл/выкл подсветки ЖКИ
- до 8 светодиодов индикации
- 1 RGB светодиод, каждый канал через ШИМ
- меню настроек некоторых, хранящихся в EEPROM (например начальный уровень громкости, итд ... )
- так же дополнительно есть 5 входных и 5 выходных универсальных линий для управления и конфигурирования любых внешних устройств
- все фишки естественно опционально, кому что нравится, в любой вариации ...
Конфигурирование устройства - через windows конфигуратор в "горячем" режиме.
Каждый порт можно переназначить на любые поддерживаемые им функции (РГ на реле + селектор, РГ на PGA** итд).
так же возможные способы управления привязываются к необходимым функциям (энкодер на РГ, на селектор, Альпс на РГ, на селектор итд итп).
Первоначально будет некая базовая конфигурация-прошивка, в далнейшем планируется расширение функционала и поддерживаемых устройств.
Принимаются заявки на управление ВАШИМИ устройствами.
конструктивно выполнено единой платой с дежурным БП. Обеспечивает +12В постоянно для питания реле РГ, защиты, софтстарта ... +5В стаб расположен на плате контроллера
так же плату при желании можно легко поделить на 2 - БП и собственно сам контроллер.
размер платы контроллера 7х11см
Пожелания текущие по софту (и на будущее) пишите тут

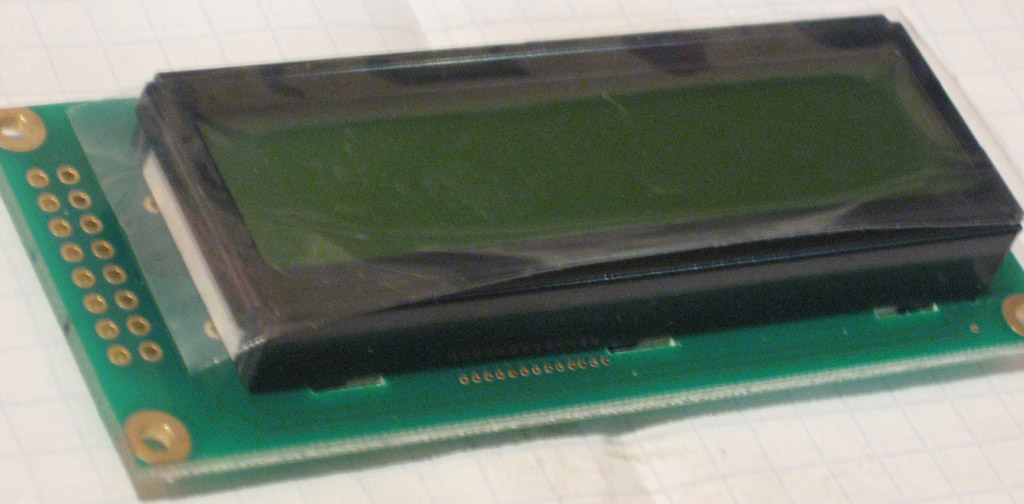

фото первых макетов ...
Так же окончательная схема и плата устройства прилагается. Через неделю (после 20.01.10) будут готовы первые заводские платы окончательного варианта.
Платы и наборы для данного устройства доступны к заказу. Подробности тут - https://forum.vegalab.ru/showthread.php?t=32123
Описание портов по схеме:
Х1, Х2 - порты температурных датчиков. Возможно подключение на каждый порт либо по одному аналоговому датчику, например, LM19, AD22100, либо до 8 цифровых датчиков DS1820 на один порт.
Х3 - порт RS232 для подключения к компьютеру (управление с компа, обновление прошивки, передача инфы на комп)
Х6, Х9 - универсальные порты для подключения регулятора громкости, селектора входов.
Для совместимости с этими портами предлагается модуль РГ+селектор att_sch на реле (РГ по мотивам А.Никитина) и модуль 8канального РГ для домашнего кино - PGA_sch
Х4, Х8 - подключение кулеров, управление ШИМ, плавная регулировка оборотов
Х11, Х12 - порты I2C, возможность подключения любых устройств, например, описанного тут - https://forum.vegalab.ru/showthread.php?t=24730 - тоже доступно к заказу.
Возможно питание от основной платы.
Х18 - порт подключения модуля защиты АС, описанного тут - https://forum.vegalab.ru/showthread.php?t=22661
Х23 - порт софт-старта. либо любое другое переназначение.
Х24 - порт "удаленного" управления включения/выключения устройств. 2 линии. Опторазвязка по сигналам и земле. Можно управлять, например, предом, ЦАПом итд ...
Х14 - порт энкодеров, подключение до 2х энкодеров с встроенными кнопками (управление громокстью, меню, селектором итд итп)
Х15 - системная кнопка вкл/выкл (выход из дежурного режима), можно переназначить на любую функцию.
Х16 - системный RGB светодиод. подключение к ШИМ контроллеру
Х17 - порт для моторизованного переменника (альпс итд), может работать в 2х режимах, управление релейным РГ (или на PGA), и непосредственное регулирование громкости.
Х19 - универсальный порт, либо управление шаговым двигателем (самодельным моторизованным переменником), либо любое назначение 4х внешних управляющих сигналов
Х20 - подключение ЖКИ с размерностью до 4х20 символов
Х21 - либо 8 светодиодов, либо 7ми сегментые индикаторы, либо любое другое использование порта, 8 линий
Х22 - кнопки управления, до 8 кнопок
Х25 - порт подключения IR приемника для ДУ
Х10, Х13 - универсальные двунаправленные порты, по 5 линий в каждом. Могут быть как входами, так и выходами.
Устройство доступно к заказу - https://forum.vegalab.ru/showthread.php?t=32123
