    По умолчанию ЦАП на PCM63 от SergioT

    Примерно в ноябре прошлого года я обратился к Сергею, ака SergioT, за помощью в приобретенье всем известной ИМС ЦАП PCM63, слыша много хороших отзывов о ней, очень хотелось иметь ЦАП на данной имс. Т.к. до этого ее слушать не приходилось, имел ЦАП только AD. В процессе обсуждения с ним схемы для реализации проекта, Сергей предложил мне полное его решение в виде КИТа, с моими пожеланиями конечно. ТЗ выглядела так;
    1. Вход SPDIF/I2S, выбор перемычкой.
    2. Выхлоп отсутствует, т.к. собирался использовать ламповый выхлоп.
    3. Схема должна содержать все последние достижения в области ЦАПостроения.

    И вот на прошлой неделе я получил долгожданный КИТ. На сборку ушло пару дней, так как был ограничен во времени, его легко можно собрать за один. Первое включение ….
    Даже на не прогретом ЦАП выдал такой звук!! Особенно вокал, скрипка, да и во всем диапазоне он был на высоте.
    На фото устройства с выхлопом Назара (отдельное спасибо ему за схему), ламповый еще не сделал. Но над этим тружусь интенсивно. Интересно послушать отличие лампы и микрух в выхлопе.

    Если кому интересно, отчет добавлю.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	dsc02508.jpg
Просмотров:	27787
Размер:	100,1 Кб
ID:	35954   Нажмите на изображение для увеличения.

Название:	dsc_002_.jpg
Просмотров:	27886
Размер:	98,3 Кб
ID:	49751   Нажмите на изображение для увеличения.

Название:	dsc_003_.jpg
Просмотров:	24039
Размер:	108,2 Кб
ID:	49752   Нажмите на изображение для увеличения.

Название:	dsc_004_.jpg
Просмотров:	25564
Размер:	118,8 Кб
ID:	49753

    Последний раз редактировалось aleck; 05.04.2009 в 13:17.

  2. Лишен права ответа (до 04.12.2017)
    Регистрация
    08.03.2010
    Адрес
    Ростов-на-Дону
    Возраст
    33
    Сообщений
    1.883

    По умолчанию Re: ЦАП на PCM63 от SergioT

    Цитата Сообщение от pyos Посмотреть сообщение
    Петюнь, давай ещё и ты не будешь бредить в этой ветке? У тебя уровень познания в цифровой схемотхнике и ЭМС немного пониже, чем у свиньи - в апельсинах.
    Причем тут познания? Момитко удалил тр-ор, услышал улучшение ЗВУКА, что вы тут пытаетесь оспаривать? Что это не правильно - да... но звук лучше.

  3. Аудиоманьяк Аватар для Audiomaniac
    Регистрация
    13.08.2006
    Адрес
    Омск
    Сообщений
    6.128

    По умолчанию Re: ЦАП на PCM63 от SergioT


    Offтопик:
    По-моему тут наблюдается клиническая картина

    Обсессивно-компульсивное расстройство

    При ОКР у больного непроизвольно появляются навязчивые, мешающие или пугающие мысли (так называемые обсессии).
    Он постоянно и безуспешно пытается избавиться от вызванной мыслями тревоги с помощью столь же навязчивых и утомительных действий (компульсий).
    Хорошо играет тогда, когда звуки не отвлекают от музыки.
    www.audiomaniac.net ~ vk.com/club44545118

  4. Лишен права ответа (до 25.10.2017) Аватар для pyos
    Регистрация
    15.07.2006
    Возраст
    57
    Сообщений
    1.707

    По умолчанию Re: ЦАП на PCM63 от SergioT


    Offтопик:
    При том, что
    а) у момитки было (и есть) банально неработоспособное устройство и куча помех в виду кривой сборки
    б) "улучшения" он слышит после любого своего действия. По факту там частично просто какие-то изменения, частично - просто самоубеждения.
    И без твоих бредней тут тесно, хватает момитки, не добавляй ещё своих.



    ---------- Сообщение добавлено 13:44 ---------- Предыдущее сообщение было 13:39 ----------

    Audiomaniac, я уже неоднократно поминал тут врача. Только он сможет помочь некоторым здешним обитателям.

  5. Завсегдатай Аватар для Ромыч
    Регистрация
    30.11.2004
    Адрес
    Новосибирск
    Возраст
    38
    Сообщений
    3.384

    По умолчанию Re: ЦАП на PCM63 от SergioT

    Цитата Сообщение от momitko Посмотреть сообщение
    Так здорово разобрались, что до сих пор я еще много на этом форуме встречаю людей, которые почему то предпочитают слушать музыку на СД плеере, а не на компьютере.

    Offтопик:
    Я тоже зачастую предпочту компу сидюк - мне так удобнее. И чо?

    Цитата Сообщение от Sanny Посмотреть сообщение
    человек указал на факт

    Offтопик:
    Нет там ни одного факта. Есть хроническая навязчивая идея, когда от каждого действия якобы "лучше играет". По факту же -

    Цитата Сообщение от momitko Посмотреть сообщение
    Я его испортил. ОН уже не работает.


    Offтопик:
    Очень трудно найти в тёмной комнате чёрную кошку, особенно если её там нет (с)
    История нас учит тому, что история нас ничему не учит.

  6. Частый гость Аватар для Sanny
    Регистрация
    01.07.2010
    Сообщений
    372

    По умолчанию Re: ЦАП на PCM63 от SergioT

    Цитата Сообщение от momitko Посмотреть сообщение
    Offтопик:
    Да нет. Я его испортил. ОН уже не работает. Надо его ремонтировать. Вообще я жалею, что еще тогда в далеком 2009 году не заказал у KNLL конвертер в корпусе. Он у меня так был закреплен все это время, что оптический провод его натягивал и плата конвертера изгибалась и в конце концов звук стал пропадать из-за того. что резисторы R11, R12 и R13 стали отходить от дорожек.
    А не могли бы Вы сфотографировать свою текущую конструкцию - я в данном обсуждении человек новый, и хотел бы составит свою точку зрения...

  7. Начинающий Аватар для Alex
    Регистрация
    20.03.2003
    Адрес
    Worldwide
    Возраст
    55
    Сообщений
    21.760

    По умолчанию Re: ЦАП на PCM63 от SergioT

    Цитата Сообщение от momitko Посмотреть сообщение
    На этом я свою повесть заканчиваю и радуюсь звуку моего ЦАПа. Мне лично в этой жизни никакой другой ЦАП не нужен. Мне этот очень нравится.
    Думаю, это не надолго.
    До следующей "очередной идеи"
    "Прежде чем сделать открытие, загляни в учебник"
    "Проходные конденсаторы" - в аудиотехнике не применяются.
    <-- http://altor1.narod.ru И http://www.altor.co --> Вопросы - в личку, е-мейл, скайп.

  8. Завсегдатай Аватар для сергей дроздов
    Регистрация
    07.01.2010
    Адрес
    г.Кемерово
    Возраст
    53
    Сообщений
    1.302

    По умолчанию Re: ЦАП на PCM63 от SergioT

    Цитата Сообщение от Sanny Посмотреть сообщение
    А не могли бы Вы сфотографировать свою текущую конструкцию - я в данном обсуждении человек новый, и хотел бы составит свою точку зрения...

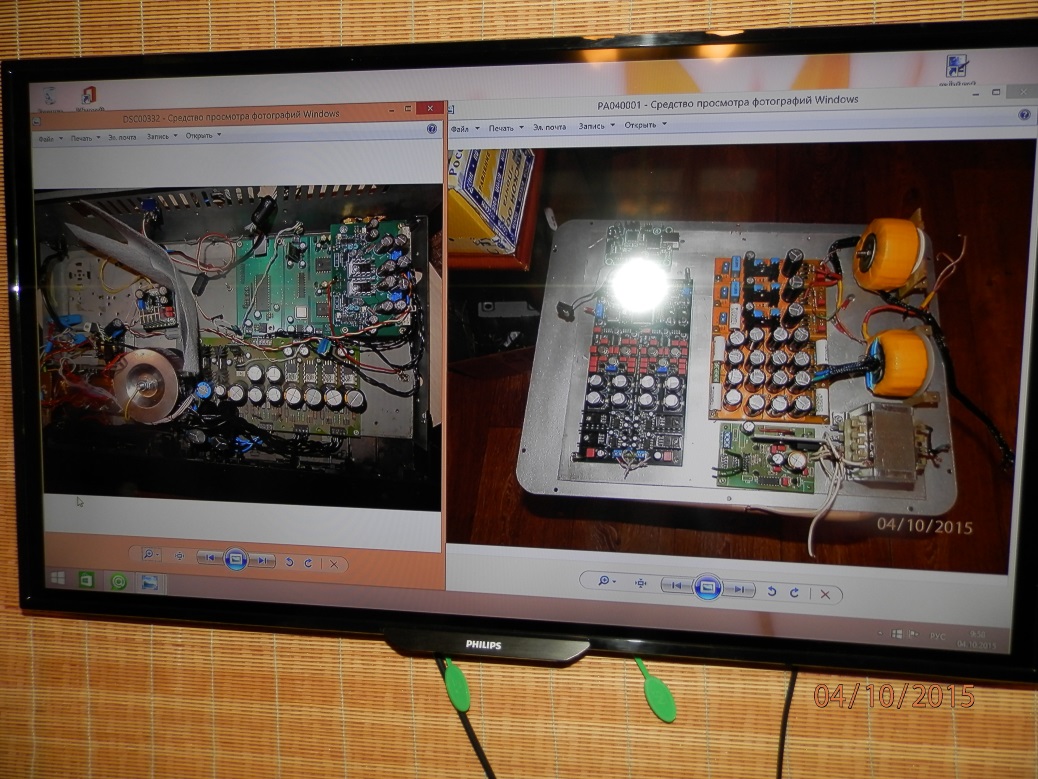

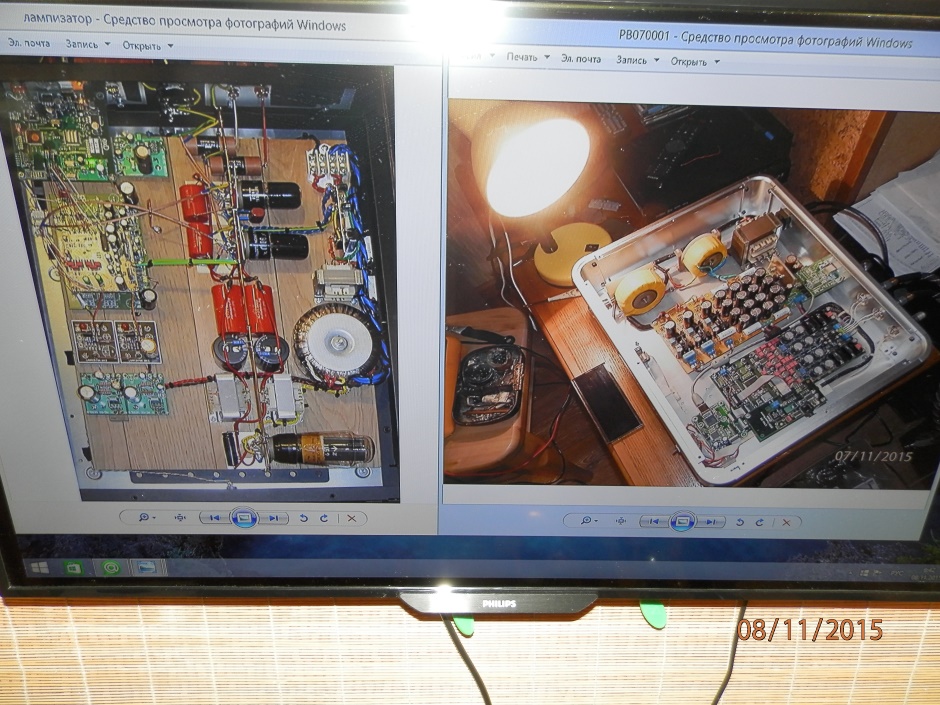

    Он стесняется(хотя на фото всего лучше не смотреть).. У меня фото момуткиного ЦАПА было несколько дней перед глазами на большом мониторе когда собирал для себя D29(смотрел..вздрагивал и старался свой для себя как можно лучше собрать). Может поэтому ,что по ЮСБ ,что по SPDIF работает и звучит прекрасно.
