Тема: Стереоусилитель Pioneer SA 6300

  1. #1
    Новичок
    Автор темы
    Аватар для Edgard
    Регистрация
    02.07.2008
    Сообщений
    4

    По умолчанию Стереоусилитель Pioneer SA 6300

    Кто нибудь помогите найти схему на стереоусилитель Pioneer SA 6300 выпускался с 1970 по 1975 год.

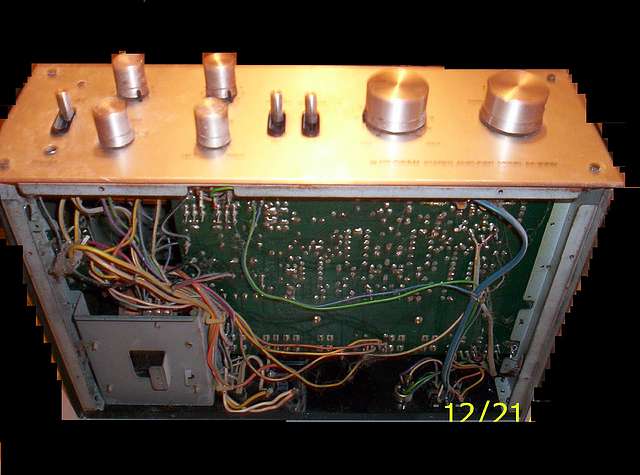

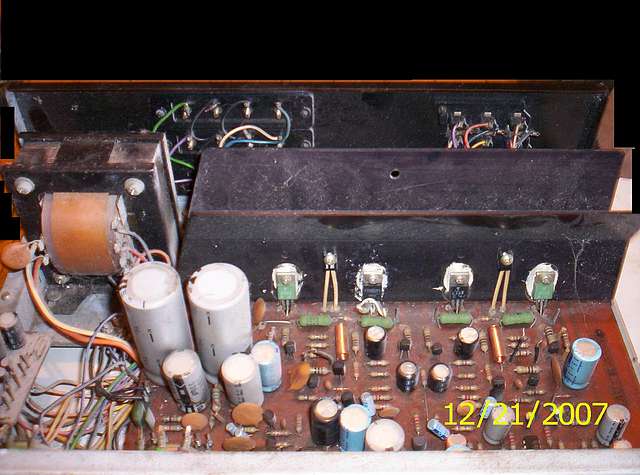

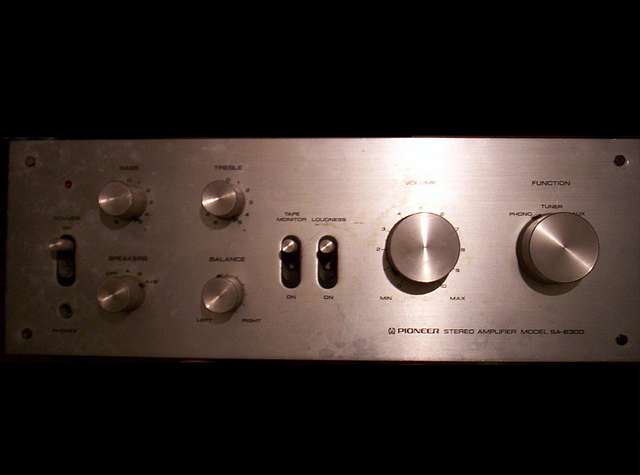

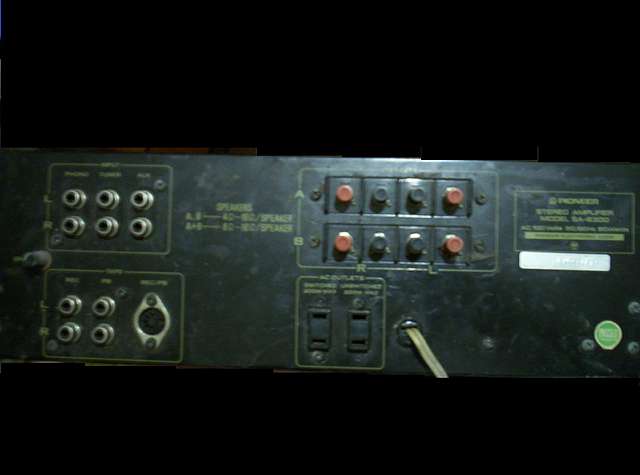

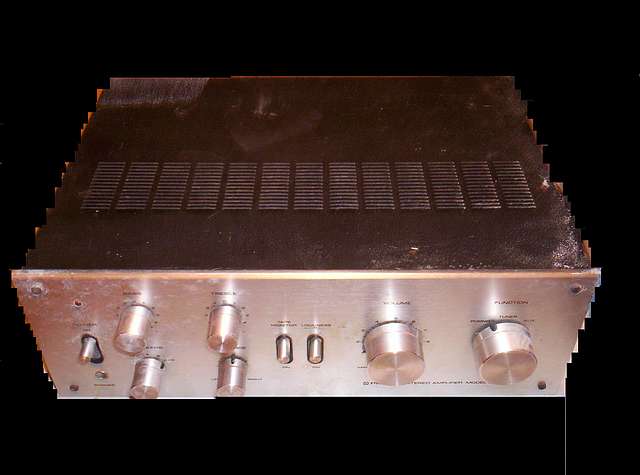

    Нужна электронная или хотя бы принципиальная схемаНажмите на изображение для увеличения.

Название:	117230.jpg
Просмотров:	844
Размер:	13.7 Кб
ID:	33145

    Нажмите на изображение для увеличения.

Название:	117232.jpg
Просмотров:	896
Размер:	21.1 Кб
ID:	33146

    Нажмите на изображение для увеличения.

Название:	117231.jpg
Просмотров:	1913
Размер:	45.2 Кб
ID:	33147

    Нажмите на изображение для увеличения.

Название:	117233.jpg
Просмотров:	1196
Размер:	36.1 Кб
ID:	33148

    Нажмите на изображение для увеличения.

Название:	117229.jpg
Просмотров:	1103
Размер:	16.5 Кб
ID:	33149

  2. #2
    Старый знакомый Аватар для Electro_maniac
    Регистрация
    25.11.2005
    Адрес
    Новосибирск
    Возраст
    41
    Сообщений
    527

    По умолчанию Re: Стереоусилитель Pioneer SA 6300

    Есть схема от 6800 - http://www.hifiengine.com/manuals/pioneer/sa-6800.shtml
    Думаю они похожи, линейка то одна. Ремонтом занимаетесь? Или доработкой ?

  3. #3
    Регистрация не подтверждена Аватар для ГВиВ
    Регистрация
    30.11.2007
    Адрес
    г.Москва
    Сообщений
    174

    По умолчанию Re: Стереоусилитель Pioneer SA 6300

    SA6300 и SA6800 совершенно разные усилители по возрасту и соответственно по схемотехнике. Есть схема на 6300, но она перерисована от руки в году эдак 78г. А какие проблемы у дедушки?

    Добавлено через 9 минут
    P.S. Для сведения - выпускался SA6300 с 1975 по 1978г.г., 2х20Вт на 8 Ом в полосе 40Гц - 20 кГц при искажениях не более 0,8%.
    Последний раз редактировалось ГВиВ; 02.07.2008 в 19:39. Причина: Добавлено сообщение

  4. #4
    Частый гость Аватар для ZeReX
    Регистрация
    11.02.2007
    Сообщений
    213

    По умолчанию Re: Стереоусилитель Pioneer SA 6300

    Держи SA-6300FP-FV-GN.pdf

  5. #5
    Завсегдатай Аватар для Pyku_He_oTTyda
    Регистрация
    22.06.2005
    Адрес
    Москва
    Возраст
    50
    Сообщений
    4,215

    По умолчанию Re: Стереоусилитель Pioneer SA 6300

    Edgard, ничего личного, и не хочу вас обидеть..., но ибо хлам.
    Андрей

  6. #6
    Новичок Аватар для bister
    Регистрация
    22.04.2006
    Адрес
    Израиль
    Возраст
    54
    Сообщений
    42

    По умолчанию Re: Стереоусилитель Pioneer SA 6300

    Pyku_He_oTTyda, это не хлам, это винтаж !

  7. #7
    Старый знакомый Аватар для Electro_maniac
    Регистрация
    25.11.2005
    Адрес
    Новосибирск
    Возраст
    41
    Сообщений
    527

    По умолчанию Re: Стереоусилитель Pioneer SA 6300

    Pyku_He_oTTyda - зря вы так, звучок у этого хлама такой, что далеко не каждый самодельщик повторить то сможет, не то что превзойти. Сказки про то что современные микрухи по 3 бакса легко переигрывают любое дискретное "старьё" можно не рассказывать.

  8. #8
    Новичок
    Автор темы
    Аватар для Edgard
    Регистрация
    02.07.2008
    Сообщений
    4

    По умолчанию Re: Стереоусилитель Pioneer SA 6300

    Цитата Сообщение от Pyku_He_oTTyda Посмотреть сообщение
    Edgard, ничего личного, и не хочу вас обидеть..., но ибо хлам.
    Прошу заметить! Это не хлам а раритет!
    А качество звука и усиления может позавидовать любой современный усилок

    Добавлено через 2 минуты
    Цитата Сообщение от ZeReX Посмотреть сообщение
    Спасибо! Век не забуду. Три месяца искал.
    Последний раз редактировалось Edgard; 03.07.2008 в 10:39. Причина: Добавлено сообщение

  9. #9
    Регистрация не подтверждена Аватар для ГВиВ
    Регистрация
    30.11.2007
    Адрес
    г.Москва
    Сообщений
    174

    По умолчанию Re: Стереоусилитель Pioneer SA 6300

    Кто считает SA6300 хламом мог бы и не встревать в тему и наслаждаться своими погремушками с высочайшими параметрами (Сейчас обижаться будет).

  10. #10
    Завсегдатай Аватар для Pyku_He_oTTyda
    Регистрация
    22.06.2005
    Адрес
    Москва
    Возраст
    50
    Сообщений
    4,215

    По умолчанию Re: Стереоусилитель Pioneer SA 6300

    Не, не буду
    Андрей

  11. #11
    Регистрация не подтверждена Аватар для ГВиВ
    Регистрация
    30.11.2007
    Адрес
    г.Москва
    Сообщений
    174

    По умолчанию Re: Стереоусилитель Pioneer SA 6300

    Очень хорошо! Прошу прощение за подколку.

  12. #12
    Новичок
    Автор темы
    Аватар для Edgard
    Регистрация
    02.07.2008
    Сообщений
    4

    По умолчанию Re: Стереоусилитель Pioneer SA 6300

    Кстати! Если хотите можем пообсуждать достоинства и недостатки раритетов. Прошу прощения но новые модели меня не интересуют.
    У меня довольно большая колекция раритетов начиная от бобинников, акустики и усилков, заканчивая эквалайзерами и тюнерами. Занимаюсь в большей степени востановлением. Большой набор концертной техники.
    Схемы как правило в инете нахожу сам а вот с SA 6300 засада вышла.
    А SA 6300 ко мне попал случайно на барахолке за 400 руб, кстати народные умельцы сделали из него моно отрубив провода и перепояв схему теперь привожу в первоначальный вид.
    Последний раз редактировалось Edgard; 03.07.2008 в 15:03. Причина: добавление

  13. #13
    Старый знакомый Аватар для Electro_maniac
    Регистрация
    25.11.2005
    Адрес
    Новосибирск
    Возраст
    41
    Сообщений
    527

    По умолчанию Re: Стереоусилитель Pioneer SA 6300

    Цитата Сообщение от Edgard Посмотреть сообщение
    Кстати! Если хотите можем пообсуждать достоинства и недостатки раритетов. Прошу прощения но новые модели меня не интересуют.
    У меня довольно большая колекция раритетов начиная от бобинников, акустики и усилков, заканчивая эквалайзерами и тюнерами. Занимаюсь в большей степени востановлением. Большой набор концертной техники.
    Схемы как правило в инете нахожу сам а вот с SA 6300 засада вышла.
    А SA 6300 ко мне попал случайно на барахолке за 400 руб, кстати народные умельцы сделали из него моно отрубив провода и перепояв схему теперь привожу в первоначальный вид.
    Да, повезло вам, такой аппарат почти нахаляву урвать. Скорейшего ему оживления и бесперебойной работы на долгие годы
    У меня у самого теперь пионер стоит (только классом несколько повыше), вообще в идеале, такое ощущение что вчера с конвеера, хотя ему около 35 лет. Звук нереально хороший, фактически лучше ничего не слышал.

  14. #14
    Новичок Аватар для bister
    Регистрация
    22.04.2006
    Адрес
    Израиль
    Возраст
    54
    Сообщений
    42

    По умолчанию Re: Стереоусилитель Pioneer SA 6300

    Посмотрел схему оконечника - просто классика от Шкритека , кстати по подобной схеме в конце 70х -80хх годах делали усилители Электрон 103-104, Одиссей 001 итп. - вот только комплементарных пар типа 814 -815 и 816-817, 818-819 тогда не было , поэтому звучали они не "по
    -пионерски"

  15. #15
    Регистрация не подтверждена Аватар для ГВиВ
    Регистрация
    30.11.2007
    Адрес
    г.Москва
    Сообщений
    174

    По умолчанию Re: Стереоусилитель Pioneer SA 6300

    Да везет же людям! Pioneer за 400р. На счет классики, так это и есть классика! В те годы 20Вт на канал было нормальным явлением, воэможно по-тому, что в ходу было много ламповых аппаратов с 3-6Вт.
    Такой же усилитель был у меня, но только на 100В. Оставил о себе очень хорошие воспоминания. Работал совместно с AR17 и кассетником Bigstone, который продавался у нас в Березке.
    Транзисторы там Toshiba, разработки 1972 г.специально для УНЧ, с граничной частотой 10мГц, высокой линейностью и комплементарностью. 60В,4А,30Вт. Информация была получена в научно-тех. библиотеке Политехнического музея. Так что это далеко не КТ818/819. Но тогда и таких то КТ у нас не было.
    Edgard, что еще имеется у Вас в коллекции?

  16. #16
    Новичок Аватар для Adamaitis
    Регистрация
    20.02.2006
    Адрес
    Соединённое Королевство
    Сообщений
    73

    По умолчанию Re: Стереоусилитель Pioneer SA 6300

    Буквально недавно продал такой же усилитель,просто потому,что у него размер по ширине (38см)немного меньше ,чем хотелось бы....
    Что меня удивило в нём,звучал он как!то очень мощно...
    Повторюсь,не понравился размер...

    P.S.кстати,для тех,кто увлекается ремонтом старой и новой техники...
    вот ссылки,надеюсь,помогут многим в поиске схем... http://www.free-service-manuals.com/Audio ,
    http://www.schematicconnection.com

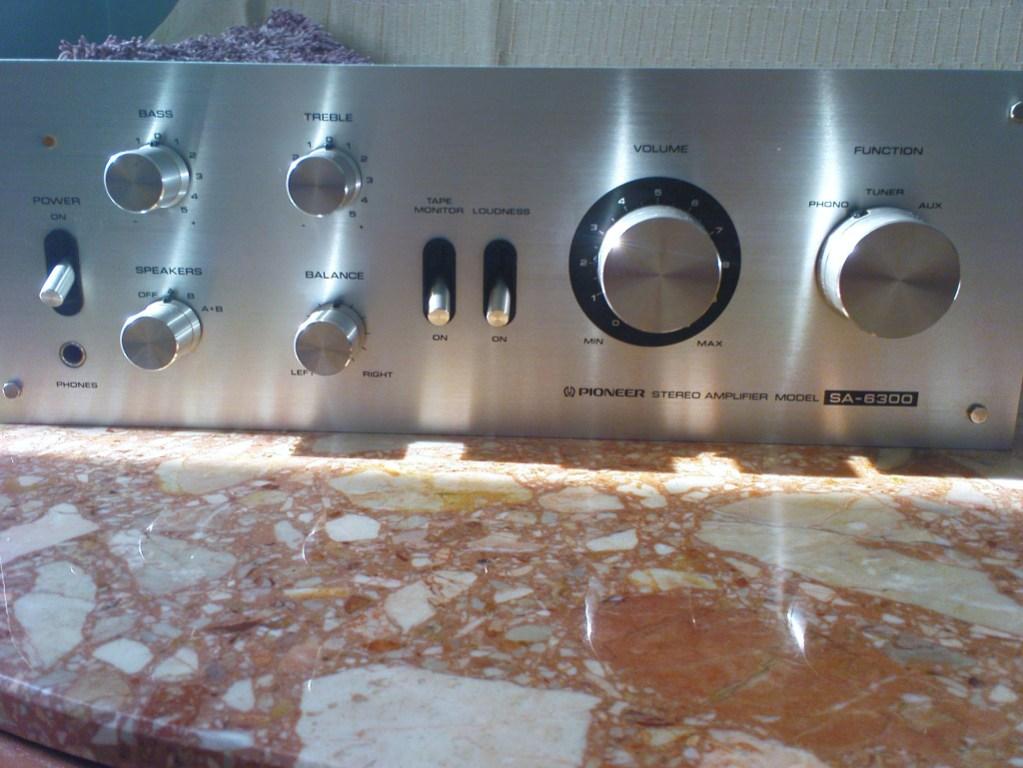

    Миниатюры Миниатюры Нажмите на изображение для увеличения.
