  1. Старый знакомый
    Автор темы
    Аватар для Octagon
    Регистрация
    02.12.2006
    Адрес
    Киев
    Сообщений
    514

    По умолчанию Входное и выходное сопротивление - Microcap

    Подскажите пож. методу измерения Rвх и Rвых схемы в Микрокапе. Где можно почитать не очень заумные выкладки?
    Я так понял что мерять нужно через Transient, но дальше полная тьма, найти ничего не могу

  2. Завсегдатай Аватар для PSV
    Регистрация
    07.05.2004
    Адрес
    Моск.обл.Черноголовка
    Возраст
    52
    Сообщений
    3.541

    По умолчанию Re: Входное и выходное сопротивление - Microcap

    Можно через Transfer Function. Если нужна динамика, то через Transient, там в оператор можно поставить любое арифметическое выражение или функцию, например Uвх/Iвх. Напряжение и ток надо поставить через конкретные элементы схемы.
    Сергей.

  3. Старый знакомый
    Автор темы
    Аватар для Octagon
    Регистрация
    02.12.2006
    Адрес
    Киев
    Сообщений
    514

    По умолчанию Re: Входное и выходное сопротивление - Microcap

    Цитата Сообщение от PSV Посмотреть сообщение
    Можно через Transfer Function. Если нужна динамика, то через Transient, там в оператор можно поставить любое арифметическое выражение или функцию, например Uвх/Iвх. Напряжение и ток надо поставить через конкретные элементы схемы.
    В динамике оно конечно намного полезнее. Причем хотелось бы измерять разных частотах при разных амплитудах и пр. Приборами мерял обычно по методе разомкнутый выход и через резюк ну и дальше формулы...
    А тут как? Просто вольтаж на ток? Извиняюсь за глупые вопросы в этой области ни разу не копался.
    Последний раз редактировалось Octagon; 13.02.2008 в 15:21.

  4. Завсегдатай Аватар для PSV
    Регистрация
    07.05.2004
    Адрес
    Моск.обл.Черноголовка
    Возраст
    52
    Сообщений
    3.541

    По умолчанию Re: Входное и выходное сопротивление - Microcap

    Почитайте эту веточку, если будет что не понятно, расскажу подробнее. http://forum.vegalab.ru/showthread.php?t=1673
    Сергей.

  5. Старый знакомый
    Автор темы
    Аватар для Octagon
    Регистрация
    02.12.2006
    Адрес
    Киев
    Сообщений
    514

    По умолчанию Re: Входное и выходное сопротивление - Microcap

    Цитата Сообщение от PSV Посмотреть сообщение
    Почитайте эту веточку, если будет что не понятно, расскажу подробнее. http://forum.vegalab.ru/showthread.php?t=1673
    Спасибо!
    Проглядел, но не совсем понятно смысл "вдувания сигнала на выход", в ветке об этом ни слова. Это измерение реакции системы на воздействие источника напряжения и определение Rвых?

  6. Завсегдатай Аватар для Nikolav
    Регистрация
    30.05.2005
    Адрес
    Воронеж
    Сообщений
    1.844

    По умолчанию Re: Входное и выходное сопротивление - Microcap

    При измерении выходного сопротивления ВК столкнулся с проблемой. Я знаю, что выходное сопротивление отрицательное, а Микрокап показывает положительное (модуль) сопротивления.
    См. вложение.
    1. v(out1) меньше чем v(out2).
    2. v(out1)/v(out2) меньше 1. Тут правильно.
    3. v(out1)/v(out2)-1 должно быть отрицательное число, а Микрокап показывает положительную величину.

    Как быть?
    Установлен МС9.

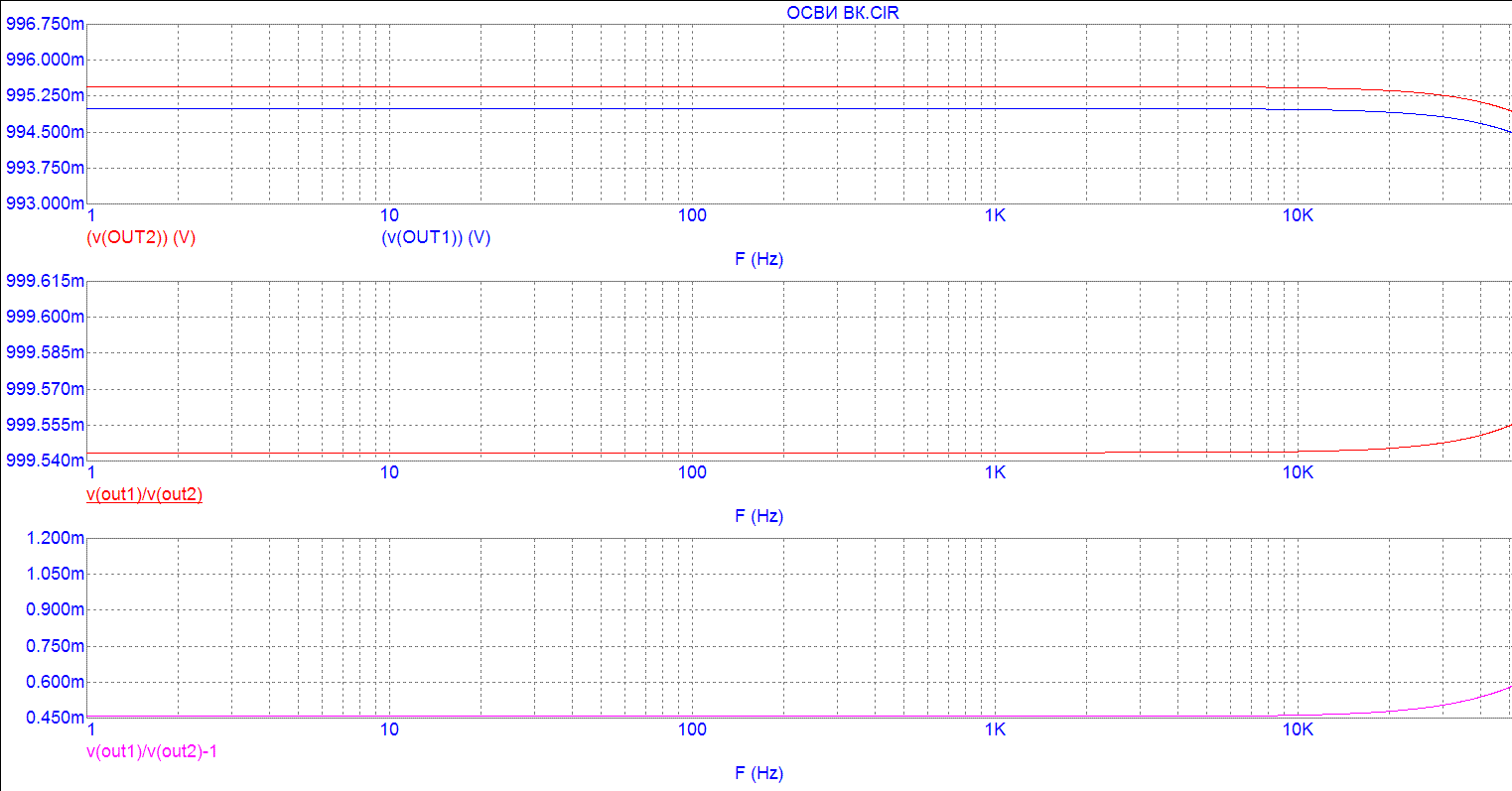

    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	МС.GIF
Просмотров:	72
Размер:	35,8 Кб
ID:	280533
    E=mc^2 ± 3 dB

  7. - Аватар для Olegyurich
    Регистрация
    17.01.2005
    Адрес
    Санкт-Петербург
    Возраст
    39
    Сообщений
    5.404

    По умолчанию Re: Входное и выходное сопротивление - Microcap

    Если это AC анализ, то скорее всего он действительно показывает модуль, для учета направления(знака) надо смотреть фчх. PH(v(out1)/v(out2))
    Foobar+ATDAC-10B - PALABS AE25 - PALABS ACE3
    avtech@palabs.ru
