    По умолчанию Включение разных вторичных обмоток

    Имеется транс с разными вторичными обмотками. Хочу использовать его для питания 2-х усилителей (Холтон).
    Мне кажется, что я могу использовать данный трансформатор в таком включении,
    обмотки 3,4 и 2,5 симметричны. Конечно, снимать не более 8А с каждого плеча. Хотел прочитать мнение специалистов.
    Схема прилагается.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	БП.JPG
Просмотров:	717
Размер:	27,2 Кб
ID:	20275

  2. №39 Аватар для Ослик Иа
    Регистрация
    15.07.2003
    Адрес
    Чебоксары
    Возраст
    51
    Сообщений
    2.317

    По умолчанию Re: Включение разных вторичных обмоток

    Да, можно, это совершенно нормальное включение. Главное, не перепутай начало и конец. Вторая обмотка должна быть продолжением первой.

  3. Зарегистрировался Аватар для LoneWolf_SPb
    Регистрация
    03.01.2006
    Адрес
    Санкт-Петербург
    Возраст
    49
    Сообщений
    1.175

    По умолчанию Re: Включение разных вторичных обмоток

    Есть ТПП-323 на ПЛ-сердечнике.

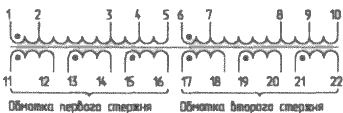

    Схема обмоток прилагается ниже.

    В рекомендациях по включению первичек указано, что лучше включать их встречно, в этом случае магнитный поток сердечника суммируется.

    Т.е. у меня включение первичек будет таким: контакты 5 и 10 замкнуты, а 220 будет полдаваться на 1 и 6.

    Вторички планируется использовать все, необходимо последовательное включение первых трех и вторых трех.
    Планирую сделать так: замкнуть выводы 12-14, 13-16 и снимать напряжение с 11-15. На втором сердечнике так же.

    Покритикуйте, пожалуйста.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	ТПП 323.gif
Просмотров:	408
Размер:	3,8 Кб
ID:	45029

  4. Завсегдатай Аватар для mAxSpace
    Регистрация
    19.05.2008
    Адрес
    Арзамас
    Сообщений
    10.833

    По умолчанию Re: Включение разных вторичных обмоток

    Цитата Сообщение от Ослик Иа Посмотреть сообщение
    Главное, не перепутай начало и конец
    даже если перепутаешь ничего страшного не случиться - просто напряжения вычитаться будут - но ты ведь будешь вооружён тестером ?

    Добавлено через 28 минут
    Цитата Сообщение от LoneWolf_SPb Посмотреть сообщение
    В рекомендациях по включению первичек указано, что лучше включать их встречно
    а всёравно есть только один вариант их включения, по другому будет почти КЗ, ограниченное только сопротивлением обмоток
    Последний раз редактировалось mAxSpace; 02.02.2009 в 21:39. Причина: Добавлено сообщение

  5. Зарегистрировался Аватар для LoneWolf_SPb
    Регистрация
    03.01.2006
    Адрес
    Санкт-Петербург
    Возраст
    49
    Сообщений
    1.175

    По умолчанию Re: Включение разных вторичных обмоток

    Цитата Сообщение от mAxSpace Посмотреть сообщение
    а всёравно есть только один вариант их включения
    Почему же? Можно замкнуть выводы 5-6 и никакого КЗ не будет. Но рекомендовано именно КОНЕЦ одной обмотки подключать к КОНЦУ другой. В данном случае интересует оптимальное включение именно вторичек.

  6. - Аватар для Olegyurich
    Регистрация
    17.01.2005
    Адрес
    Санкт-Петербург
    Возраст
    39
    Сообщений
    5.392

    По умолчанию Re: Включение разных вторичных обмоток

    Цитата Сообщение от LoneWolf_SPb Посмотреть сообщение
    Но рекомендовано именно КОНЕЦ одной обмотки подключать к КОНЦУ другой.
    Ну раз есть РЕКОМЕНДАЦИИ, имеет смысл им последовать.
    Можешь и так и так попробовать.
    Foobar+ATDAC-8А - PALABS AE25 - PALABS ACE2
    avtech@palabs.ru

  7. Особо опасный рецидивист Аватар для belka
    Регистрация
    03.01.2005
    Адрес
    Одесса
    Возраст
    46
    Сообщений
    2.457

    По умолчанию Re: Включение разных вторичных обмоток

    В первом случае хорошо бы включить обмотки накрест, 24 с одного стержня и 15 с другого, то же самое со второй половиной. Использовать надо два диодных моста.
    Случай второй надо посмотреть направление намоток на каждой из катушек, при правильном с фильской точки зрения соединении перемычка между катушками должна приходиться на витки непосредственно соприкасающиеся со вторичками. То есть фаза и ноль входят в транс ближе к стержню. Но транс может быть криво сделан и давать тут рекомендации бесмысленно не видя вживую девайса. В любом случае, включать первоначально в сеть надо через латр и контролируя ток х.х.
    Хай-эндЪ не терпит суеты.

  8. Зарегистрировался Аватар для LoneWolf_SPb
    Регистрация
    03.01.2006
    Адрес
    Санкт-Петербург
    Возраст
    49
    Сообщений
    1.175

    По умолчанию Re: Включение разных вторичных обмоток

    Вопрос о том, как правильнее включить вторички, а в рекомендациях об этом ни слова.
    Есть же вариант попроще - 12-13, 14-15. Но если следовать логике, то
    Цитата Сообщение от LoneWolf_SPb Посмотреть сообщение
    замкнуть выводы 12-14, 13-16 и снимать напряжение с 11-15. На втором сердечнике так же.
    Добавлено через 2 минуты
    Цитата Сообщение от belka Посмотреть сообщение
    24 с одного стержня и 15 с другого,
    Не понял... Где там 24 и 15? Мне надо с обоих стержней по 44(36)В, какие выводы вторичек лучше соединять?

    Добавлено через 4 минуты
    Цитата Сообщение от belka Посмотреть сообщение
    надо посмотреть направление намоток на каждой из катушек,
    Это нереально...


    Вторички на обратной стороне.
    Последний раз редактировалось LoneWolf_SPb; 02.02.2009 в 22:43. Причина: Добавлено сообщение

  9. - Аватар для Olegyurich
    Регистрация
    17.01.2005
    Адрес
    Санкт-Петербург
    Возраст
    39
    Сообщений
    5.392

    По умолчанию Re: Включение разных вторичных обмоток

    А можно глянуть на эти самые "рекомендации" ?
    Foobar+ATDAC-8А - PALABS AE25 - PALABS ACE2
    avtech@palabs.ru

  10. Особо опасный рецидивист Аватар для belka
    Регистрация
    03.01.2005
    Адрес
    Одесса
    Возраст
    46
    Сообщений
    2.457

    По умолчанию Re: Включение разных вторичных обмоток

    Цитата Сообщение от LoneWolf_SPb Посмотреть сообщение
    Не понял... Где там 24 и 15? Мне надо с обоих стержней по 44(36)В, какие выводы вторичек лучше соединять?
    Это к самому первому посту.
    Хай-эндЪ не терпит суеты.

  11. Частый гость Аватар для Eats
    Регистрация
    05.01.2008
    Адрес
    St.Petersburg
    Возраст
    49
    Сообщений
    239

    По умолчанию Re: Включение разных вторичных обмоток

    Цитата Сообщение от LoneWolf_SPb Посмотреть сообщение
    Т.е. у меня включение первичек будет таким: контакты 5 и 10 замкнуты, а 220 будет подаваться на 1 и 6.
    Прилагаемая схема не сходится с фоткой того транса. Посему эксперимент надо ставить: включать и измерять. Включать не обязательно в 220, для начала можно и тестером ткнуть. Только стрелочным. Либо L-метром определить истину. Но на схеме и на фотке изображены разные трансы.
    Всего доброго.
    Евгений.

  12. Забанен (навсегда) Аватар для ottisk
    Регистрация
    28.01.2005
    Сообщений
    934

    По умолчанию Re: Включение разных вторичных обмоток

    ...
    Последний раз редактировалось ottisk; 03.02.2009 в 13:07.

  13. Новичок Аватар для GREY
    Регистрация
    11.04.2005
    Адрес
    Рига, Латвия
    Возраст
    48
    Сообщений
    5.162

    По умолчанию Re: Включение разных вторичных обмоток

    Цитата Сообщение от Olegyurich Посмотреть сообщение
    А можно глянуть на эти самые "рекомендации"?
    Вот ПДФ-ка, слово в слово с какого то справочника, делал не я, я то же откуда то срисовал. Справочник у соседей на первом этаже есть.
    Трансформаторы ТПП.pdf

    Цитата Сообщение от Eats Посмотреть сообщение
    Прилагаемая схема не сходится с фоткой того транса.
    Сходится.

    Цитата Сообщение от LoneWolf_SPb Посмотреть сообщение
    Т.е. у меня включение первичек будет таким: контакты 5 и 10 замкнуты, а 220 будет полдаваться на 1 и 6.
    А вот что пишут в бумажке про ТПП290-323:
    Цитата Сообщение от ПДФ-ка
    На рис.4 приведена схема трансформаторов стержневой конструкции ТПП290...ТПП323 (выполненых на сердечниках ПЛ), допускающих включение в сеть с напряжением как 127 В, так и 220 В. В первом случае необходимо соединить выводы 1 и 9, 4 и 6, при этом магнитные потоки первичных обмоток обоих стержней суммируются, подать напряжение 127 В на выводы 1 и 4. Во втором случае — соединить выводы 3 и 9, а напряжение 220 В подать на выводы 2 и 7
    Так шта я хрен знает, ты, наверное, не прав.
    ----------------
    Now playing: Sophie Zelmani - My
    via FoxyTunes
    Сергей.

  14. Забанен (навсегда) Аватар для ottisk
    Регистрация
    28.01.2005
    Сообщений
    934

    По умолчанию Re: Включение разных вторичных обмоток

    ...
    Последний раз редактировалось ottisk; 03.02.2009 в 13:08.

  15. Частый гость Аватар для Eats
    Регистрация
    05.01.2008
    Адрес
    St.Petersburg
    Возраст
    49
    Сообщений
    239

    По умолчанию Re: Включение разных вторичных обмоток

    Цитата Сообщение от ottisk Посмотреть сообщение
    если допустим соединить 5 и 6, а на 1 и 10 подать 220 в - будет КЗ.
    Совершенно верно. Именно такой транс изображён на фотке. А теперь глянь на схему: там совсем другое! Эта схема от другого транса. И по схеме как раз 5 и 6 соединяем вместе, а на 1 и 10 подаём 220, и всё нормально. Я ж говорю, та схема не от этого транса. В таких случаях начала и концы обмоток проще определить экспериментально.
    Всего доброго.
    Евгений.

  16. Забанен (навсегда) Аватар для ottisk
    Регистрация
    28.01.2005
    Сообщений
    934

    По умолчанию Re: Включение разных вторичных обмоток

    ...
    Последний раз редактировалось ottisk; 03.02.2009 в 13:08.

  17. Зарегистрировался Аватар для LoneWolf_SPb
    Регистрация
    03.01.2006
    Адрес
    Санкт-Петербург
    Возраст
    49
    Сообщений
    1.175

    По умолчанию Re: Включение разных вторичных обмоток

    Цитата Сообщение от Eats Посмотреть сообщение
    А теперь глянь на схему: там совсем другое! Эта схема от другого транса.
    Не понял, что в схеме не соответствуте трансу на фото? Вот схема из 3-го поста: http://forum.vegalab.ru/attachment.p...9&d=1233592451

    Цитата Сообщение от belka Посмотреть сообщение
    Это к самому первому посту.
    Вадя, мой вопрос в 3-м посту.
    Цитата Сообщение от GREY Посмотреть сообщение
    ты, наверное, не прав.
    Я применил тот же принцип включения, но решил использовать всю обмотку для снижения самоиндукции.

    Добавлено через 1 час 31 минуту
    Тут еще почему вопрос-то возник. По идее, все вторички наматываются параллельно друг другу, так ведь? В таком случае обмотки 11-12 и 13-14 должны начинаться вместе и заканчиваться вместе, поскольку выдают одинаковые напряжения... А судя по нумерации на трансе начинаются они с разных точек.

    Расположение выводов вторичек такое:

    Левый_______Правый

    11 14 15_____17 20 21


    12 13 16_____18 19 22

    По логике, на левом стержне замыкать нужно так: 12-14 и 13-15. С 11 и 16 снимать сумму напряжений.

    И еще, если я захочу запараллелить выход с первого стержня и со второго, как мне их нужно будет соединять, чтобы не попасть в противофазу?
    Последний раз редактировалось LoneWolf_SPb; 03.02.2009 в 11:18. Причина: Добавлено сообщение

  18. Инженер Аватар для Lynx
    Регистрация
    28.09.2004
    Адрес
    Санкт-Петербург
    Возраст
    47
    Сообщений
    4.672

    По умолчанию Re: Включение разных вторичных обмоток

    Правильные варианты при использовании ВСЕЙ первички (для снижения индукции):
    первичная: 1+6, 5 и 10 - сеть (либо наоборот 5+10, 1 и 6 - сеть)
    вторичные для их последовательного соединения
    16+20, 18+19, 15 и 17 - вторичка 1
    12+13, 14+22, 11 и 21 - вторичка 2
    вывод обмотки с меньшим номером согласно ТУ на унифицированные трансформаторы соответствует началу обмотки. Катушки обоих стержней физически абсолютно одинаковы, вследствие чего, при последовательно-согласном соединении обмоток катушек на разных стержнях, нужно соединять одноименные выводы, а на одном стержне - разноименные.
    Поэтому порядок их соединения ОДНОЗНАЧНО следует из нумерации без каких бы то ни было домыслов.
    Крайне желательно использовать два моста для получения двуполярного напряжения на выходе. Соединять последовательно в одну обмотку вторичные обмотки одного стержня не следует.
    Для параллельного включения полученных вторичных напряжений нужно соединить 11+15 и 17+21
    Последний раз редактировалось Lynx; 03.02.2009 в 11:51.
    __________________
    Инженерное искусство творит музыку...

  19. Завсегдатай Аватар для ИГВИН
    Регистрация
    06.05.2005
    Адрес
    Ростов-на-Дону
    Возраст
    59
    Сообщений
    9.855

    По умолчанию Re: Включение разных вторичных обмоток

    Не стал читать всё, расскажу как можно сделать.
    1. Найти одну из длинных вторичек.
    2. Подать на неё переменку с генератора частотой 400...1000 Гц 2-3 вольта.
    3. Разобраться с напряжениями и фазами первички, коэффициентами трансформации и прочим.
    Игорь. Meridian 507.24 => DAC6 v2+свой выхлоп => Noosfera Echo v5 => Celestion A2 + Hand-made cable

  20. Зарегистрировался Аватар для LoneWolf_SPb
    Регистрация
    03.01.2006
    Адрес
    Санкт-Петербург
    Возраст
    49
    Сообщений
    1.175

    По умолчанию Re: Включение разных вторичных обмоток

    Lynx, Дима, спасибо. Мощно задвинул! (с) Хрюн

    На рисунке я правильно реализовал твои рекомендации?

    А что получаем в итоге такого перекрестного включения вторичек? Получается, что в каждой из итоговых вторичек участвуют вторички с обоих стержней. Думаю, что и другим будет интересно...
