Тема: Ленточные ВЧ динамики - VIAVAWE

  1. #1 Показать/скрыть первое сообщение.
    Завсегдатай
    Автор темы
    Аватар для Malinovsky D
    Регистрация
    04.04.2005
    Адрес
    Братислава
    Возраст
    49
    Сообщений
    2,732

    По умолчанию Ленточные ВЧ динамики VIAVAWE

    Отредактировано 16 ноября 2014 года


    Первая серийная модель RT850 (даташитRT850.pdf )

    Номинальное сопротивление (Ом) 7
    Сопротивление постоянному току (Ом) 0,06
    Резонанс задней камеры (Гц) 1500
    Чувствительность (2,83В/1м) 93 дБ
    Частотный диапазон по уровню -3дБ (кГц) 1,2 - 80
    Рабочий диапазон (кГц) 3 - 30
    Размер ленты (ширина х длина, мм) 8 х 50
    Площадь ленты (см2) 4
    Толщина ленты (мм) 0,007
    Масса ленты (г) 0,008
    Ширина магнитного зазора (мм) 9
    Высота магнитного зазора (мм) 4
    Индукция в зазоре (Тл) 0,6
    Максимальная мощность (Вт) 12
    Пиковая мощность (Вт) 35
    Масса твитера 800 г
    Материал волновода Алюминий
    Магниты NdFeB
    Лента Алюминий
    Магнитопровод Сталь
    Боковины (держатели ленты) Алюминий
    Заполнение камеры Натуральный войлок


    Рекомендуемая частота кроссовера - 3 кГц (по уровню -6 дБ) с порядком фильтра не ниже 2-го.

    АЧХ 1 - 0, 30, 60 градусов в горизонте. 2 - 0, 30, 60 градусов по вертикали. 3 - до 80 кГц, 0, 15, 30 градусов в горизонте

    1 Нажмите на изображение для увеличения.

Название:	FR H 0 30 60.PNG
Просмотров:	2032
Размер:	37.0 Кб
ID:	247485 2 Нажмите на изображение для увеличения.

Название:	FR V 0 30 60 wihte.PNG
Просмотров:	1524
Размер:	39.8 Кб
ID:	247488 3 Нажмите на изображение для увеличения.

Название:	00 15 30 до 80кГц.PNG
Просмотров:	2250
Размер:	42.4 Кб
ID:	247487

    Импеданс в диапазоне 20 Гц - 80 кГц

    Нажмите на изображение для увеличения.

Название:	Imp 80 кГц.PNG
Просмотров:	1524
Размер:	41.2 Кб
ID:	247489

    График максимально допустимого напряжения RMS на динамике на НЧ, в зависимости от частоты. Превышать эти значения нельзя - можно растянуть ленту.

    Нажмите на изображение для увеличения.

Название:	допустимые уровни синуса Vrms.PNG
Просмотров:	1605
Размер:	42.6 Кб
ID:	247496


    RT850
    Нажмите на изображение для увеличения.

Название:	Фас.jpg
Просмотров:	2395
Размер:	1.23 Мб
ID:	247490 Нажмите на изображение для увеличения.

Название:	Фас-сверху-сбоку белый полный размер.jpg
Просмотров:	1750
Размер:	983.6 Кб
ID:	247491 Нажмите на изображение для увеличения.

Название:	Фас-сверху белый полный размер.JPG
Просмотров:	1507
Размер:	1,002.9 Кб
ID:	247494 Нажмите на изображение для увеличения.

Название:	Сбоку белый полный размер.jpg
Просмотров:	1523
Размер:	770.2 Кб
ID:	247492 Нажмите на изображение для увеличения.

Название:	Тыл.jpg
Просмотров:	1414
Размер:	1.08 Мб
ID:	247493 Нажмите на изображение для увеличения.

Название:	верх.jpg
Просмотров:	1272
Размер:	835.9 Кб
ID:	247495

    Размеры и форма выреза в панели.

    Нажмите на изображение для увеличения.

Название:	Фасад.png
Просмотров:	1366
Размер:	100.8 Кб
ID:	259927 Нажмите на изображение для увеличения.

Название:	тыл.png
Просмотров:	1248
Размер:	79.2 Кб
ID:	259928 Нажмите на изображение для увеличения.

Название:	Сборка вид сбоку.png
Просмотров:	1493
Размер:	48.3 Кб
ID:	247498 Нажмите на изображение для увеличения.

Название:	Вырез в панели п&#.PNG
Просмотров:	1277
Размер:	40.2 Кб
ID:	253685

    Отзывы

    http://techtalk.parts-express.com/sh...d-build-thread
    еще одна АС
    http://techtalk.parts-express.com/sh...28pic-heavy%29
    АС Константина Мусатова
    http://www.hiend-audio.pro/showthread.php?t=382
    АС с RT850
    https://forum.vegalab.ru/showthread....=1#post2092340

    Фото внутренностей RT850 в этом сообщении
    https://forum.vegalab.ru/showthread.php?t=11715&page=21&p=1961383&viewfull=1#post1961383
    Разброс АЧХ для десяти динамиков
    https://forum.vegalab.ru/showthread....=1#post2070135
    Картинки искажений для уровней 84, 90, 96, 102 дБ
    https://forum.vegalab.ru/showthread....=1#post2190099


    Часто задаваемые вопросы:

    О винтах крепления волновода
    https://forum.vegalab.ru/showthread....=1#post2070135

    О форме волновода:
    https://forum.vegalab.ru/showthread....=1#post2231117

    Под спойлером первое сообщение темы

    Скрытый текст

    Коллеги, ну наконец-то можно сказать, что дело тронулось.


    Хотелось открыть этот топик значительно раньше, но затянулась история с магнитами. Наш заказ из 12 магнитов отправили через полтора месяца после оплаты заказа в середине декабря (на предприятии пускали новую линию по производству магнитов + Новый год). Еще полтора месяца шла посылка. Основной сюрприз нас ждал сегодня после вскрытия посылки – удивительный менеджер, курирующий заказ, и удивляющий нас постоянно, забыл, что мы заказывали никелировку. Поэтому на фотке (магниты слева, остальные детали справа - там же разные формы магнитопроводов - они еще будут меняться) магниты выглядят мрачно и тускло. Ну да фиг с ними – они нужны только для отработки образца пищика, который в серийном виде будет выглядеть более парадно. (Но этого удивительного парня я теперь панически боюсь – не дай Бог еще раз к нему попасть. При размещении заказа будем требовать другого куратора)


    С «Диффузором» оказалось проще иметь дело – магнитопроводы сделаны с заказанной точностью и в разумные сроки, несмотря на маленький объем заказа, за что им спасибо.




    Итак, зачем нужны все эти железки?
    Я уже писал в другом разделе, что мозг сверлит мысль о пуске ленточников в серию (мелкую). Сейчас можно говорить о том, что эта идея на стадии осуществления. Для начала, после того, как определимся с конструкцией, будет сделано штук 50-100 динамиков. Части комплектующих хватит и на тысячу штук , но магнитов планируем заказать пока всего сотню, а может и меньше - еще открыт вопрос, какой разброс будет с индукцией магнитов, культурой поставки и т.д. Сейчас впечатления не очень хорошие, но окончательное мнение будет сформировано после испытания тех образцов, которые нам прислали – все-таки немаленькое предприятие, и с ним работают.


    Дальше хочу посоветоваться с уважаемыми коллегами на тему идеологии и планов. Пока выскажусь сам и с удовольствием прочитаю все замечания.


    Для начала – постулат, который созрел (наболел) после собственных DIYерских опытов – Первый проданный динамик и все остальные с таким же названием, как бы много или мало их не было, должны быть совершенно одинаковы – как внешне, так и по параметрам. Параметры и внешность, по определению, должны быть на уровне. Если же нестерпимо захотелось что-то серьезно улучшить – называем иначе и открываем новую линейку. Посему обкатку и отладку первых образцов будем вести всеми возможными способами со всем прогрессивным человечеством.
    Пугает, что даже монстры динамикостроения иногда, хотя и редко, отступают от этого принципа. Возможно, у них имеются на то объективные причины, возможно, специфика работы большого предприятия предполагает наличие каких либо косяков при отправке образцов в серию. Учитывая тот факт, что конструкция ленточника, в принципе, подразумевает отсутствие серьезных препятствий в повторяемости параметров (практическое наблюдение), вполне оправданы надежды на то, что удастся избежать ухода параметров в серии. Окончательные гарантии по разбросу приведу позже. Пока об этом рано говорить, несмотря на оптимистические прогнозы.


    По крайней мере, если объективные обстоятельства вынудят менять даташит (например, прекратится выпуск магнитов с нужными данными, хотя это и малореально), об этом стоит говорить заранее и предупреждать перед продажей, а не после.


    Далее – небольшой экскурс по задуманному.


    Чувствительность пищика планируется на уровне 93-95 дБ/Вт, в зависимости от окончательного выбора толщины ленты. Если делать сопротивление не 8, а 6 Ом, то чутье при 2,83 В будет на 1,2 дБ больше – 94,2 - 96, дБ (цифры, в любом случае, ориентировочные). Паспортная мощность будет 7-10 Вт, более точно можно будет сказать после проведения стандартных испытаний.


    Немного о внешнем виде.


    Диаметр фланца, расположение и диаметр отверстий во фланце для крепления динамика, планируется сделать полностью идентичным пищикам SEAS с диаметром фланца 104 мм.
    Сам фланец планируем делать плоским из алюминия толщиной 3 мм (кстати, есть планы на установку фланца с волноводом – но это отдельная история). Фланец будет черного цвета.


    Сейчас определяемся с сеткой, защищающей ленту. На данный момент склонились к сетке из нержавеющей проволоки толщиной 0,25-0,4 мм, с квадратной ячейкой размером 1-1,5 мм. Там получается неплохое «живое сечение» на уровне 60-65%. Думали о латунной сетке. Но с ней работают только под заказ, да и со стойкостью к коррозии у нее дела обстоят хуже, чем у нержавейки.


    Пока все.
    Что касается магнитопровода, ленты и остальных деталей конструкции, то многое еще может измениться. По ходу экспериментов буду сюда писать, что получается.


    Сейчас идет подготовка сайта. Но даже после его создания не уверен, что там будет все также подробно расписано, как здесь.

    [свернуть]
    Последний раз редактировалось Malinovsky D; 19.07.2016 в 11:21.

  2. #901
    Завсегдатай Аватар для Алексей Коваленко
    Регистрация
    31.05.2012
    Адрес
    г.Ейск
    Возраст
    56
    Сообщений
    1,827

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Цитата Сообщение от TolTip Посмотреть сообщение
    Дмитрий, привет!
    А это не ваши ленточки?
    Это GRT145W
    С уважением,Алексей.
    моя почта styleacoustic@yandex.ru

  3. #902
    Завсегдатай
    Автор темы
    Аватар для Malinovsky D
    Регистрация
    04.04.2005
    Адрес
    Братислава
    Возраст
    49
    Сообщений
    2,732

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Цитата Сообщение от TolTip Посмотреть сообщение
    Дмитрий, привет!
    А это не ваши ленточки?
    Приветствую!
    Да, они.

    Есть вероятность, что эти твитеры поселятся в топовой линейке Кайзер, вместо сами знаете кого.
    Зеленый свет дал дилер, послушав макет, и сказал, что такую замену стоит сделать, при соблюдении некоторых условий по внешнему виду.
    В топовой линейке у них всякие золотые покрытия используются, и прочие радости...

    Не помню, писал здесь, или нет. Германия у нас держит стойкое лидерство по покупкам.

    Любопытный факт. Декабрь 2019 выдался весьма "горячим", но при этом по России мы не отправили ни одного твитера.
    Признаюсь, для меня это было очень неожиданно.

  4. #903
    Завсегдатай Аватар для Alexander
    Регистрация
    30.08.2008
    Адрес
    РФ Саратов
    Сообщений
    4,122

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Цитата Сообщение от Malinovsky D Посмотреть сообщение
    Признаюсь, для меня это было очень неожиданно.
    А ведь чего проще, возьмём среднюю зарплату по германии, сколько пар можно на неё купить? Ну и нашу среднюю реальную...Даже региональный дисконт не спасает ситуацию.
    Вот если на нашу можно будет взять столько-же сколько на немецкую, думаю ситуация изменится

  5. #904
    Завсегдатай Аватар для ИГВИН
    Регистрация
    06.05.2005
    Адрес
    Ростов-на-Дону
    Возраст
    65
    Сообщений
    13,173

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Цитата Сообщение от Malinovsky D Посмотреть сообщение
    Любопытный факт. Декабрь 2019 выдался весьма "горячим", но при этом по России мы не отправили ни одного твитера.
    Признаюсь, для меня это было очень неожиданно.
    Решили не путаться под ногами!
    Видишь, мы во первых, умные... а во вторых - бедные.
    Игорь. Meridian 507.24 => DAC6 v2+свой выхлоп => Noosfera Master => Celestion A2 + Hand-made cable

  6. #905
    Завсегдатай
    Автор темы
    Аватар для Malinovsky D
    Регистрация
    04.04.2005
    Адрес
    Братислава
    Возраст
    49
    Сообщений
    2,732

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Alexander,

    ИГВИН,

    Коллеги, может быть и так.

    Однако именно этот декабрь был уникальным

  7. #906
    Забанен (до 14.01.2025)
    Регистрация
    07.01.2010
    Адрес
    г.Кемерово
    Возраст
    59
    Сообщений
    2,679

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

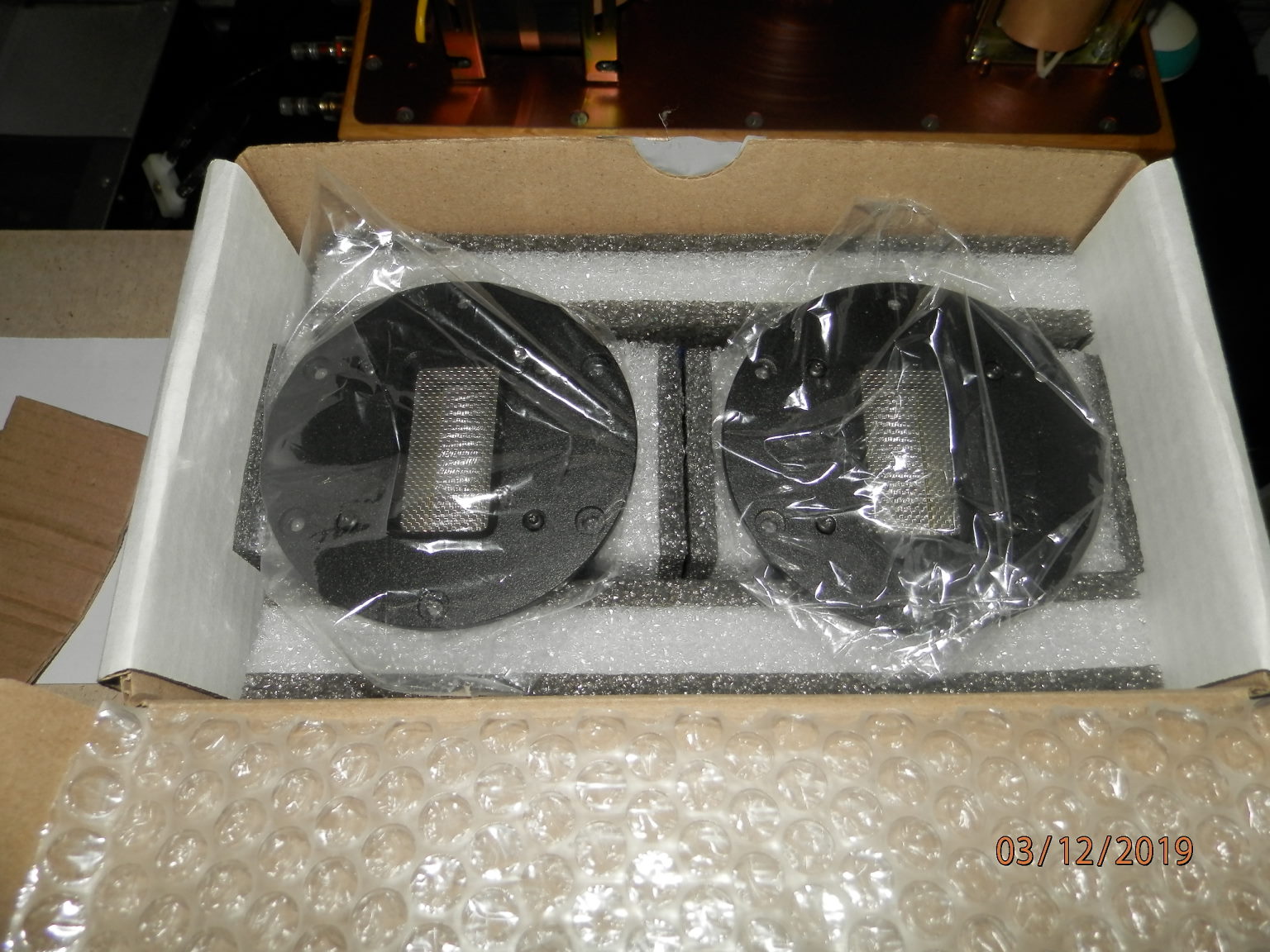

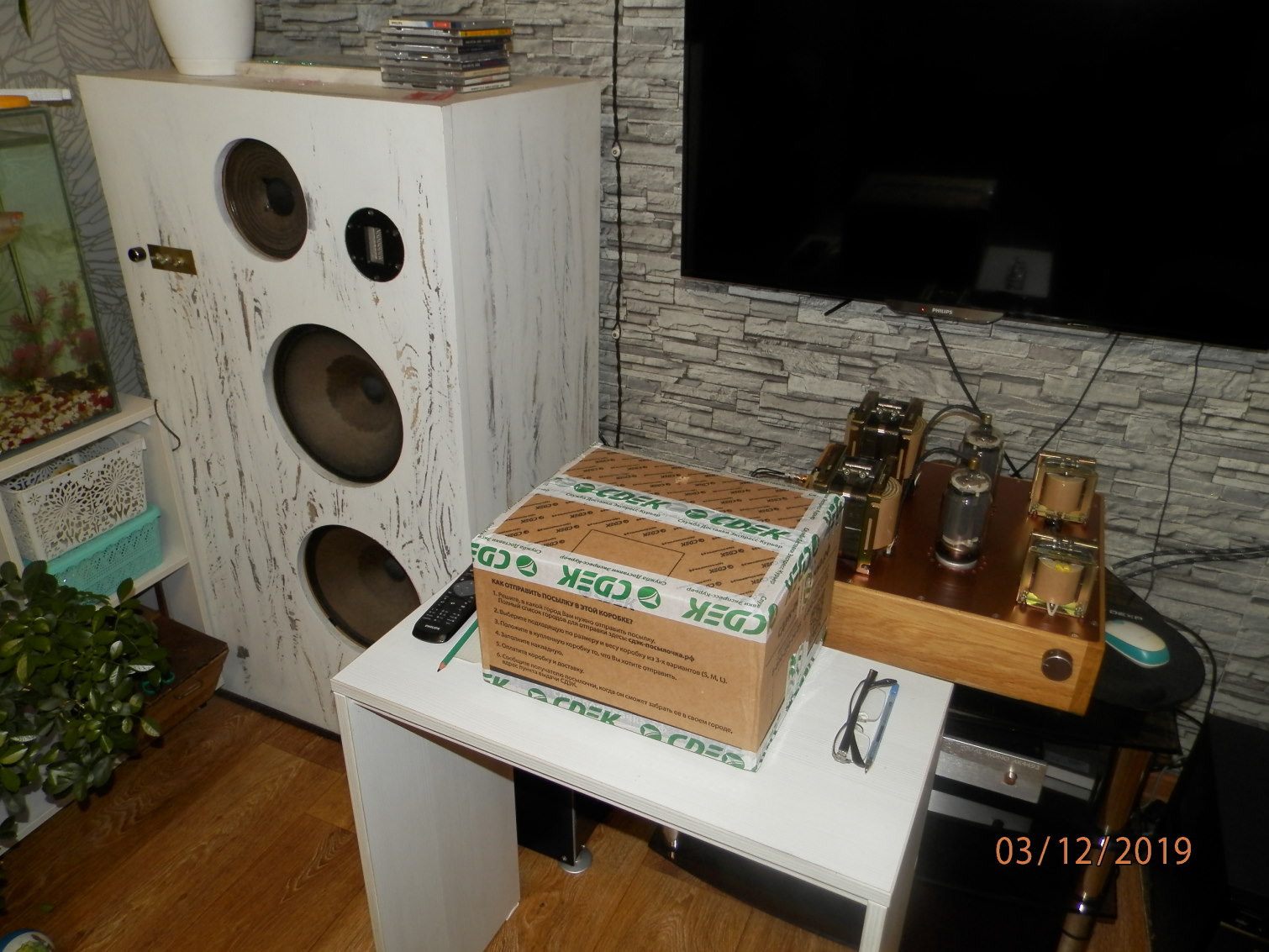

    Свою коробку с SRT--7 распечатывал в декабре. Правда покупка этих вч повлекла за собой покупку соответствующих шп-сч в НГ,что было более затратно для моей средней реальной зарплаты слесаря 5разряда.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	PC030667.JPG
Просмотров:	274
Размер:	292.3 Кб
ID:	366616   Нажмите на изображение для увеличения.

Название:	PC030672.JPG
Просмотров:	269
Размер:	288.6 Кб
ID:	366617

  8. #907
    Завсегдатай Аватар для Alexander
    Регистрация
    30.08.2008
    Адрес
    РФ Саратов
    Сообщений
    4,122

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Какие у тебя большие!

  9. #908
    Забанен (до 14.01.2025)
    Регистрация
    07.01.2010
    Адрес
    г.Кемерово
    Возраст
    59
    Сообщений
    2,679

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Цитата Сообщение от Alexander Посмотреть сообщение
    Какие у тебя большие!

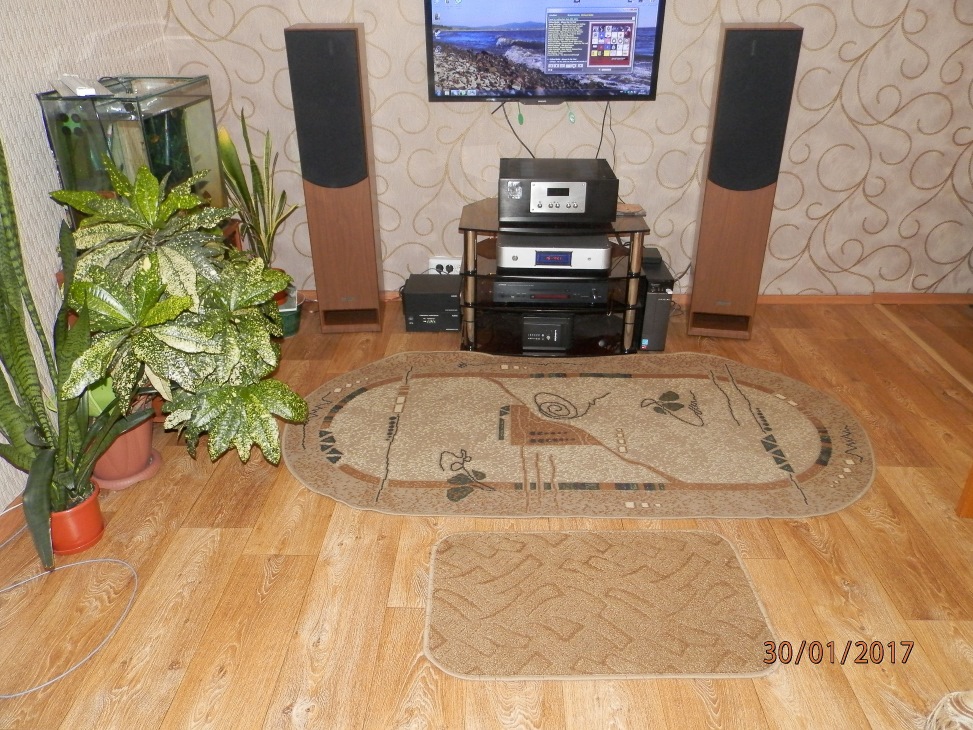

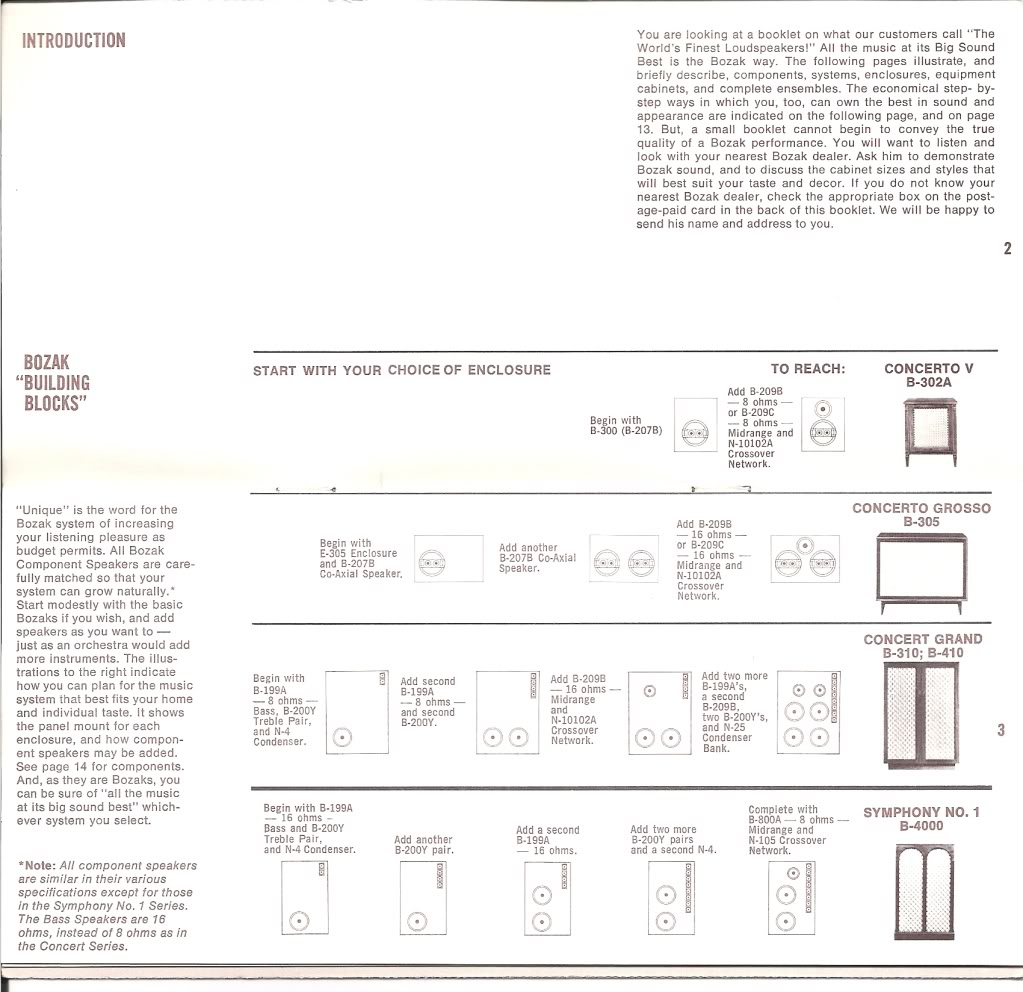

    Для дома выбрал вполне оптимальный размер. Относительно "мелких" не так уж все и громоздко.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	bozak-b-305-urban-speakers-16-ohms-1.jpg
Просмотров:	223
Размер:	160.7 Кб
ID:	366669   Нажмите на изображение для увеличения.

Название:	P1160669.JPG
Просмотров:	292
Размер:	288.8 Кб
ID:	366670   Нажмите на изображение для увеличения.

Название:	P1300678.JPG
Просмотров:	258
Размер:	297.3 Кб
ID:	366671

  10. #909
    Забанен (навсегда)
    Регистрация
    14.01.2009
    Адрес
    Москва
    Возраст
    33
    Сообщений
    2,424

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    сергей дроздов, каким порядком обрезали и на каких частотах используете?

  11. #910
    Забанен (до 14.01.2025)
    Регистрация
    07.01.2010
    Адрес
    г.Кемерово
    Возраст
    59
    Сообщений
    2,679

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    II порядком(4,5кГц).

  12. #911
    Старший pioneerовожатый Аватар для Vinni
    Регистрация
    24.07.2012
    Сообщений
    2,450

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Пишут о BETONART AUDIO

  13. #912
    Завсегдатай
    Автор темы
    Аватар для Malinovsky D
    Регистрация
    04.04.2005
    Адрес
    Братислава
    Возраст
    49
    Сообщений
    2,732

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Цитата Сообщение от Vinni Посмотреть сообщение
    Пишут о BETONART AUDIO
    Спасибо!

  14. #913
    Завсегдатай Аватар для Martyn
    Регистрация
    01.11.2017
    Сообщений
    1,511

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Дмитрий! Есть какие-нибудь новости? Очень интересно!

  15. #914
    Завсегдатай
    Автор темы
    Аватар для Malinovsky D
    Регистрация
    04.04.2005
    Адрес
    Братислава
    Возраст
    49
    Сообщений
    2,732

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Цитата Сообщение от Martyn Посмотреть сообщение
    Дмитрий! Есть какие-нибудь новости? Очень интересно!
    Каких-то серьезных новостей пока нет. Работаем.
    Портит жизнь доставка за границу. Задержки большие...

  16. #915
    Завсегдатай
    Автор темы
    Аватар для Malinovsky D
    Регистрация
    04.04.2005
    Адрес
    Братислава
    Возраст
    49
    Сообщений
    2,732

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Периодически возникают вопросы по поводу подбора пар динамиков.
    На этих картинках АЧХ 16 штук SRT-7 перед подбором в пары

    Шкала 0,5 дБ на деление и

    Нажмите на изображение для увеличения.

Название:	31741-31756.png
Просмотров:	137
Размер:	116.4 Кб
ID:	376964

    и 5 дБ на деление
    Нажмите на изображение для увеличения.

Название:	31741-31756 5 db per div.png
Просмотров:	130
Размер:	46.6 Кб
ID:	376963


    АЧХ 20 штук GRT-145W-8 перед подбором в пары. Тоже 0,5 и 5 дБ на деление


    Нажмите на изображение для увеличения.

Название:	31413-31612 0,5 dB.png
Просмотров:	114
Размер:	103.9 Кб
ID:	376965Нажмите на изображение для увеличения.

Название:	31413-31612 5 dB.png
Просмотров:	126
Размер:	50.5 Кб
ID:	376966
    Последний раз редактировалось Malinovsky D; 27.07.2020 в 10:30.

  17. #916
    Завсегдатай Аватар для ИГВИН
    Регистрация
    06.05.2005
    Адрес
    Ростов-на-Дону
    Возраст
    65
    Сообщений
    13,173

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE


    Высокая повторяемость - свидетельство хорошо отработанной технологии изготовления.
    Игорь. Meridian 507.24 => DAC6 v2+свой выхлоп => Noosfera Master => Celestion A2 + Hand-made cable

  18. #917
    Завсегдатай
    Автор темы
    Аватар для Malinovsky D
    Регистрация
    04.04.2005
    Адрес
    Братислава
    Возраст
    49
    Сообщений
    2,732

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Цитата Сообщение от ИГВИН Посмотреть сообщение
    Высокая повторяемость - свидетельство хорошо отработанной технологии изготовления.
    Спасибо, Игорь, мы стараемся!


    П.С. И еще небольшой анонс.
    Мы переносим производство на юг России. Точнее - в Ейск. Будем к Алексею Коваленко в гости ходить

  19. #918
    Завсегдатай Аватар для Russ3000
    Регистрация
    24.01.2013
    Адрес
    Pskov
    Возраст
    55
    Сообщений
    1,128

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Цитата Сообщение от ИГВИН Посмотреть сообщение

    Высокая повторяемость - свидетельство хорошо отработанной технологии изготовления.
    И культуры производства, на чем теперь всегда экономят.

  20. #919
    Завсегдатай Аватар для ИГВИН
    Регистрация
    06.05.2005
    Адрес
    Ростов-на-Дону
    Возраст
    65
    Сообщений
    13,173

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Цитата Сообщение от Malinovsky D Посмотреть сообщение
    П.С. И еще небольшой анонс.
    Мы переносим производство на юг России. Точнее - в Ейск. Будем к Алексею Коваленко в гости ходить
    Приятная новость.
    Вот так корпорации и зарождаются.
    Игорь. Meridian 507.24 => DAC6 v2+свой выхлоп => Noosfera Master => Celestion A2 + Hand-made cable

  21. #920
    Завсегдатай
    Автор темы
    Аватар для Malinovsky D
    Регистрация
    04.04.2005
    Адрес
    Братислава
    Возраст
    49
    Сообщений
    2,732

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Цитата Сообщение от ИГВИН Посмотреть сообщение
    Приятная новость.
    Ждем в гости!

Страница 46 из 50 Первая ... 364445464748 ... Последняя

Социальные закладки

Социальные закладки

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
