    По умолчанию Ленточные ВЧ динамики VIAVAWE

    Отредактировано 16 ноября 2014 года


    Первая серийная модель RT850 (даташитRT850.pdf )

    Номинальное сопротивление (Ом) 7
    Сопротивление постоянному току (Ом) 0,06
    Резонанс задней камеры (Гц) 1500
    Чувствительность (2,83В/1м) 93 дБ
    Частотный диапазон по уровню -3дБ (кГц) 1,2 - 80
    Рабочий диапазон (кГц) 3 - 30
    Размер ленты (ширина х длина, мм) 8 х 50
    Площадь ленты (см2) 4
    Толщина ленты (мм) 0,007
    Масса ленты (г) 0,008
    Ширина магнитного зазора (мм) 9
    Высота магнитного зазора (мм) 4
    Индукция в зазоре (Тл) 0,6
    Максимальная мощность (Вт) 12
    Пиковая мощность (Вт) 35
    Масса твитера 800 г
    Материал волновода Алюминий
    Магниты NdFeB
    Лента Алюминий
    Магнитопровод Сталь
    Боковины (держатели ленты) Алюминий
    Заполнение камеры Натуральный войлок


    Рекомендуемая частота кроссовера - 3 кГц (по уровню -6 дБ) с порядком фильтра не ниже 2-го.

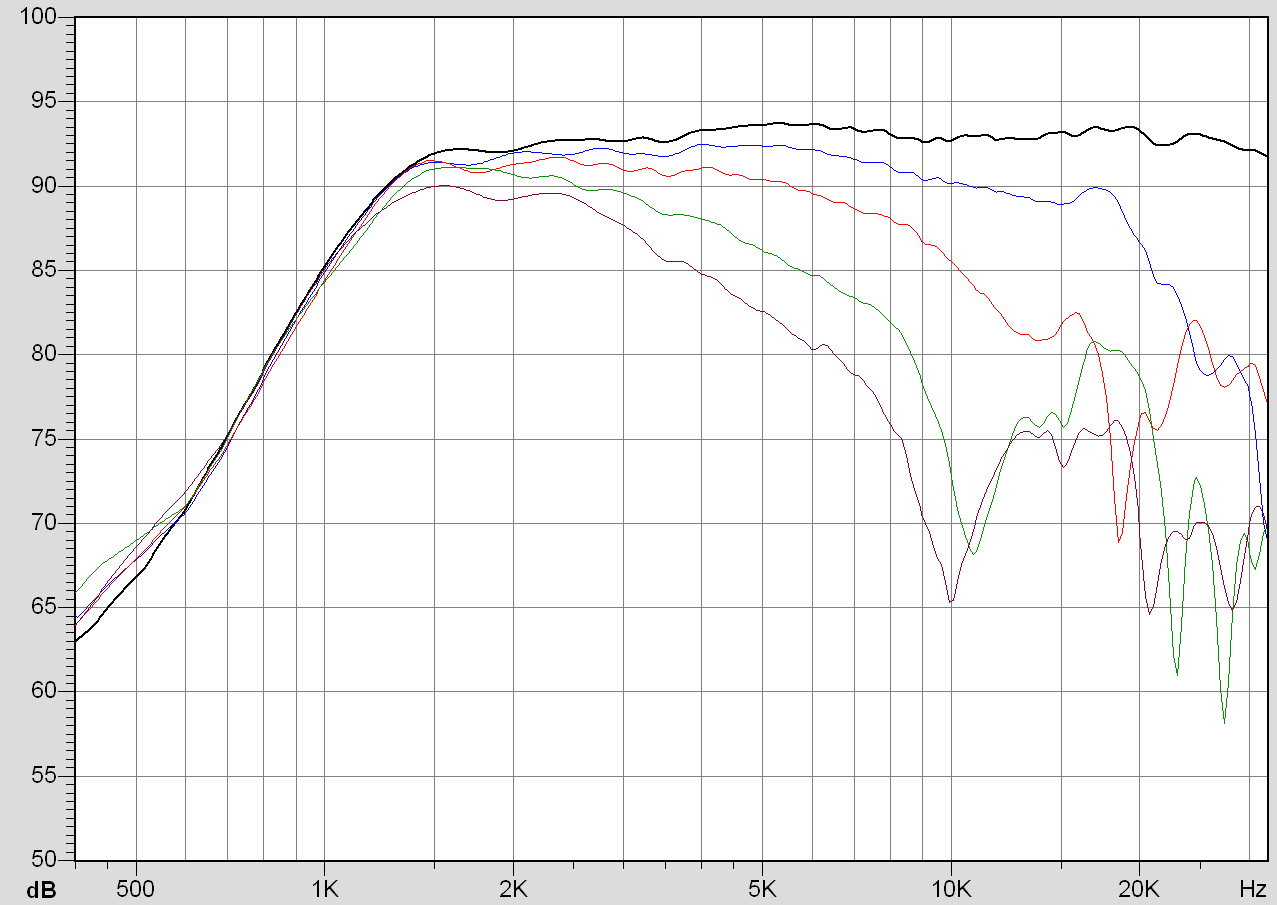

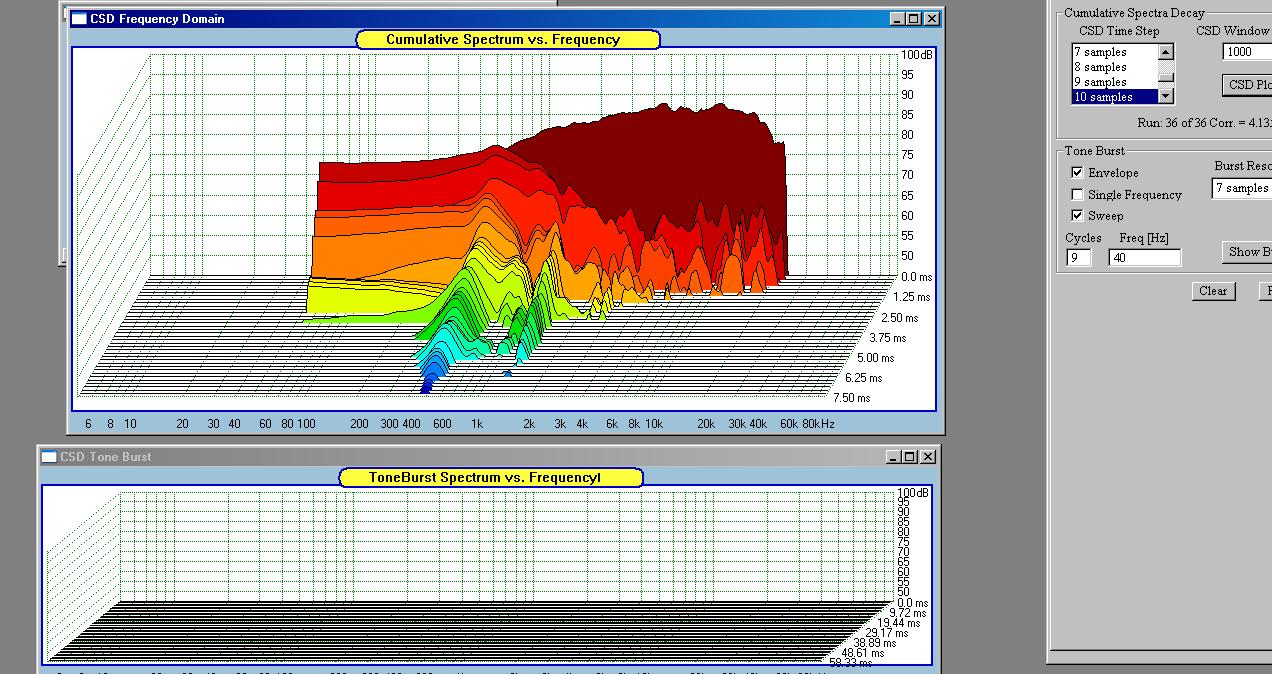

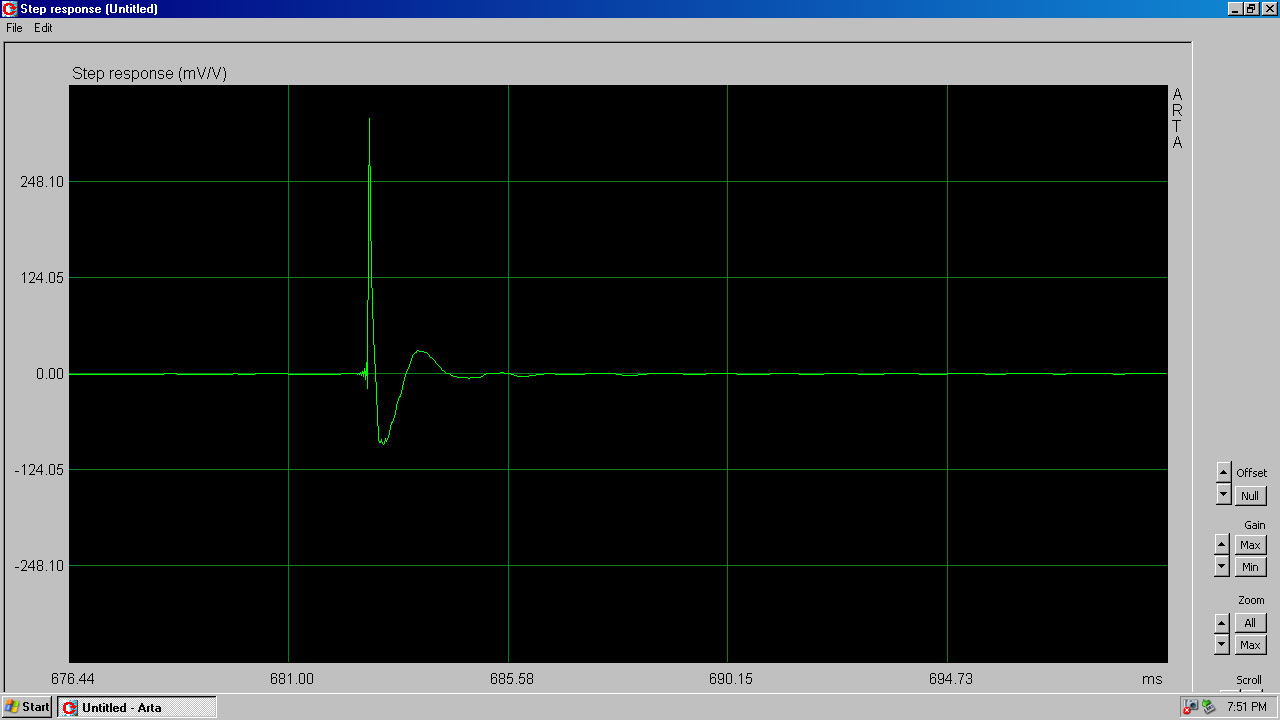

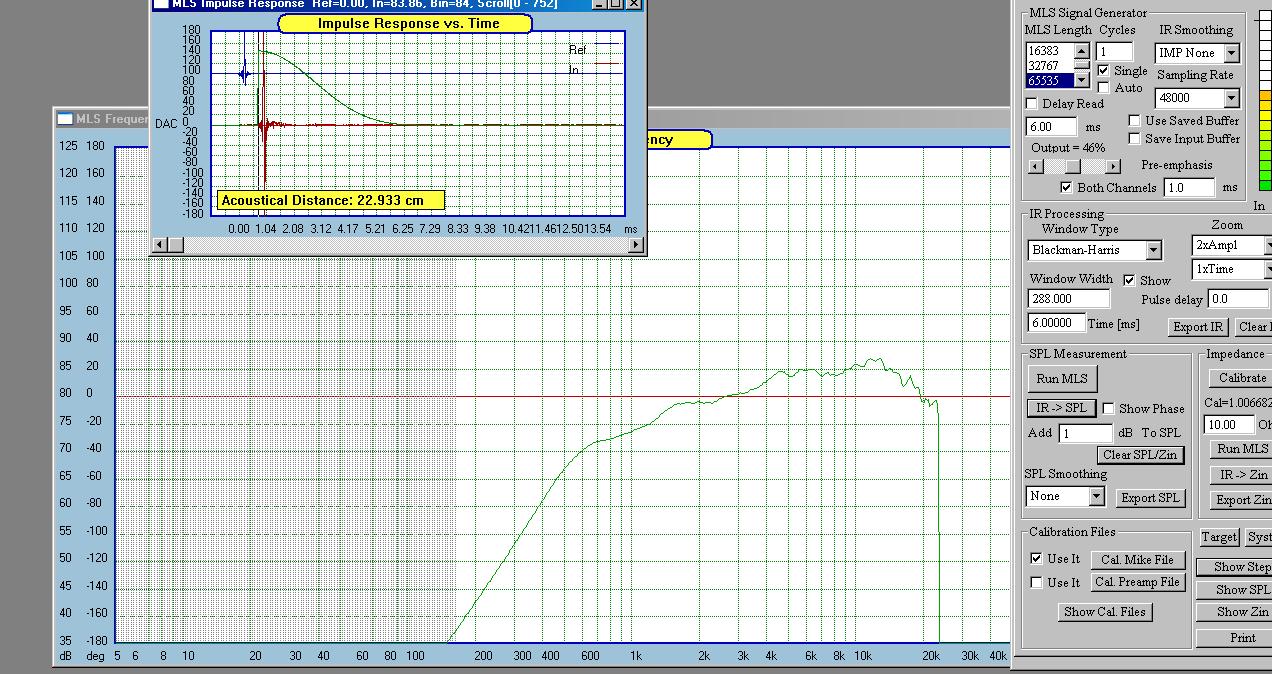

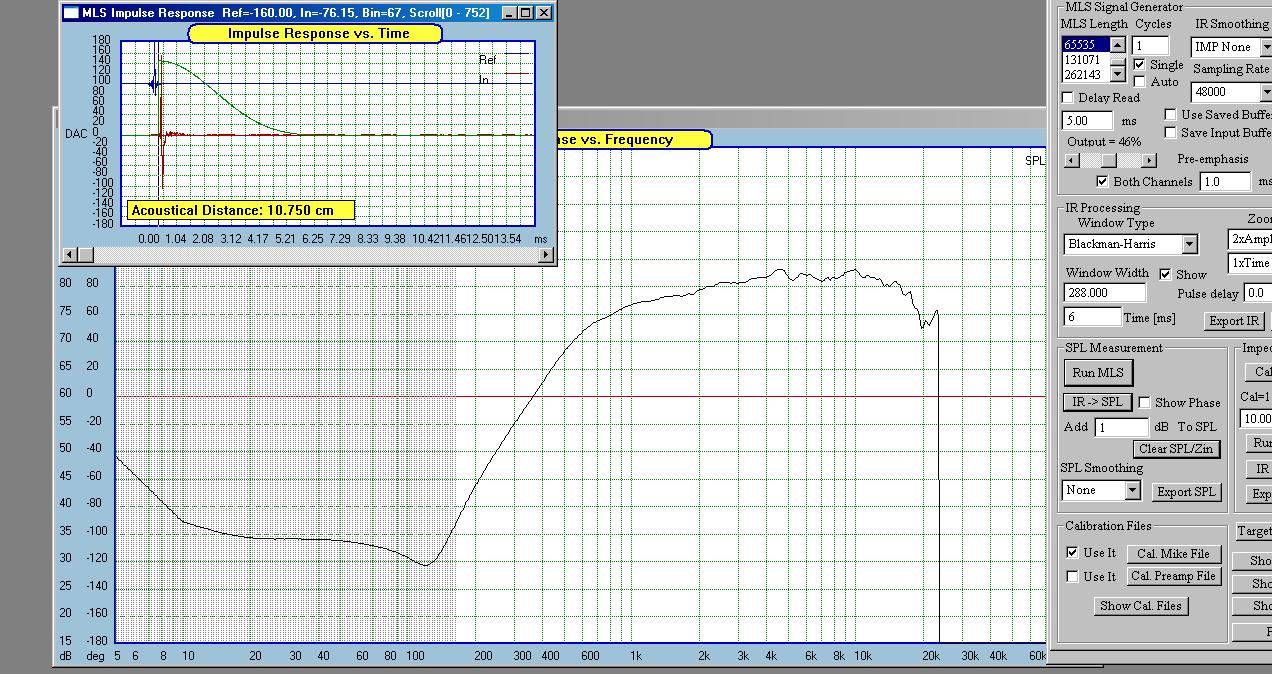

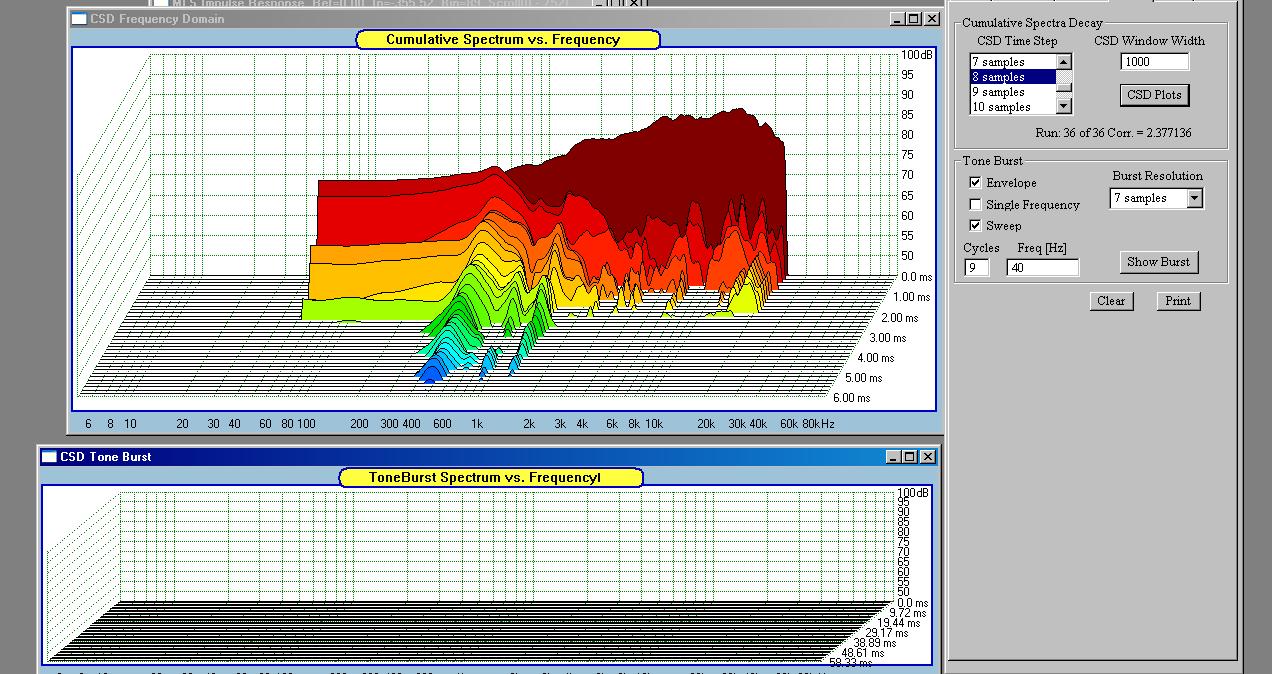

    АЧХ 1 - 0, 30, 60 градусов в горизонте. 2 - 0, 30, 60 градусов по вертикали. 3 - до 80 кГц, 0, 15, 30 градусов в горизонте

    1 Нажмите на изображение для увеличения.

Название:	FR H 0 30 60.PNG
Просмотров:	1356
Размер:	37,0 Кб
ID:	247485 2 Нажмите на изображение для увеличения.

Название:	FR V 0 30 60 wihte.PNG
Просмотров:	953
Размер:	39,8 Кб
ID:	247488 3 Нажмите на изображение для увеличения.

Название:	00 15 30 до 80кГц.PNG
Просмотров:	1544
Размер:	42,4 Кб
ID:	247487

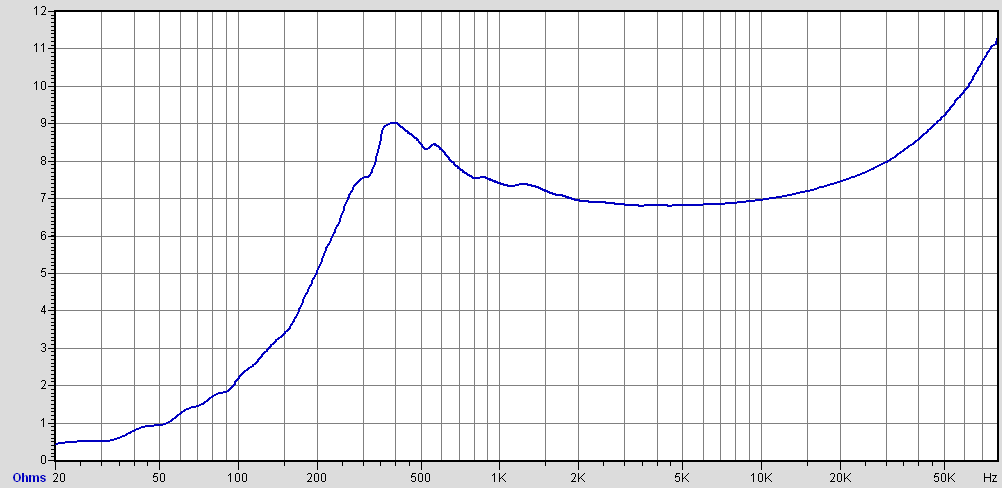

    Импеданс в диапазоне 20 Гц - 80 кГц

    Нажмите на изображение для увеличения.

Название:	Imp 80 кГц.PNG
Просмотров:	946
Размер:	41,2 Кб
ID:	247489

    График максимально допустимого напряжения RMS на динамике на НЧ, в зависимости от частоты. Превышать эти значения нельзя - можно растянуть ленту.

    Нажмите на изображение для увеличения.

Название:	допустимые уровни синуса Vrms.PNG
Просмотров:	1024
Размер:	42,6 Кб
ID:	247496


    RT850
    Нажмите на изображение для увеличения.

Название:	Фас.jpg
Просмотров:	1739
Размер:	1,23 Мб
ID:	247490 Нажмите на изображение для увеличения.

Название:	Фас-сверху-сбоку белый полный размер.jpg
Просмотров:	1184
Размер:	983,6 Кб
ID:	247491 Нажмите на изображение для увеличения.

Название:	Фас-сверху белый полный размер.JPG
Просмотров:	938
Размер:	1.002,9 Кб
ID:	247494 Нажмите на изображение для увеличения.

Название:	Сбоку белый полный размер.jpg
Просмотров:	873
Размер:	770,2 Кб
ID:	247492 Нажмите на изображение для увеличения.

Название:	Тыл.jpg
Просмотров:	898
Размер:	1,08 Мб
ID:	247493 Нажмите на изображение для увеличения.

Название:	верх.jpg
Просмотров:	754
Размер:	835,9 Кб
ID:	247495

    Размеры и форма выреза в панели.

    Нажмите на изображение для увеличения.

Название:	Фасад.png
Просмотров:	801
Размер:	100,8 Кб
ID:	259927 Нажмите на изображение для увеличения.

Название:	тыл.png
Просмотров:	748
Размер:	79,2 Кб
ID:	259928 Нажмите на изображение для увеличения.

Название:	Сборка вид сбоку.png
Просмотров:	859
Размер:	48,3 Кб
ID:	247498 Нажмите на изображение для увеличения.

Название:	Вырез в панели п&#.PNG
Просмотров:	749
Размер:	40,2 Кб
ID:	253685

    Отзывы

    http://techtalk.parts-express.com/sh...d-build-thread
    еще одна АС
    http://techtalk.parts-express.com/sh...28pic-heavy%29
    АС Константина Мусатова
    http://www.hiend-audio.pro/showthread.php?t=382
    АС с RT850
    http://forum.vegalab.ru/showthread.p...=1#post2092340

    Фото внутренностей RT850 в этом сообщении
    http://forum.vegalab.ru/showthread.php?t=11715&page=21&p=1961383&viewfull=1#post1961383
    Разброс АЧХ для десяти динамиков
    http://forum.vegalab.ru/showthread.p...=1#post2070135

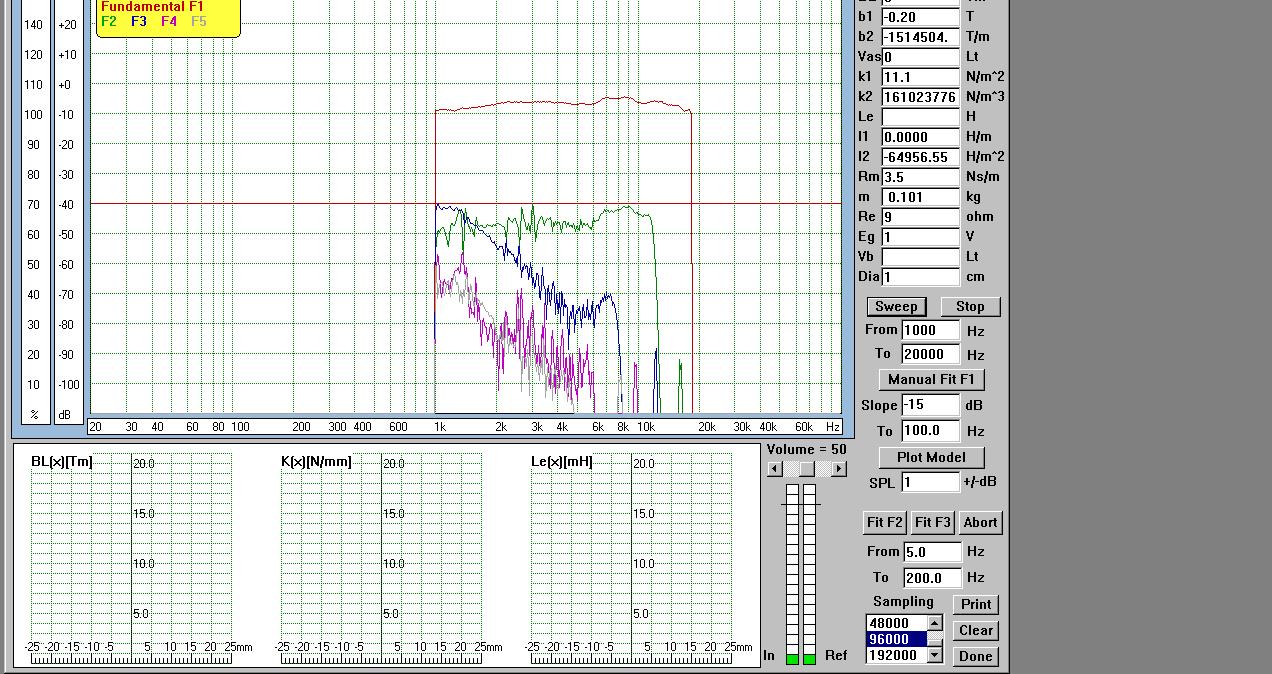

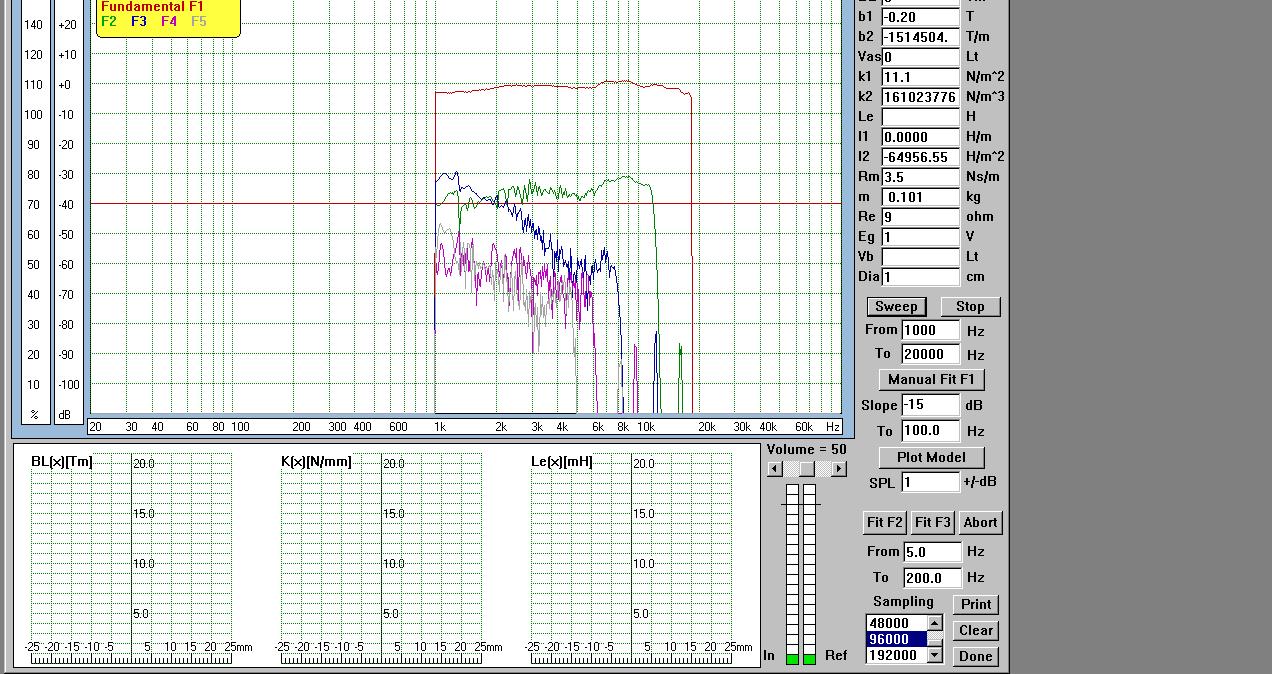

    Картинки искажений для уровней 84, 90, 96, 102 дБ
    http://forum.vegalab.ru/showthread.p...=1#post2190099


    Часто задаваемые вопросы:

    О винтах крепления волновода
    http://forum.vegalab.ru/showthread.p...=1#post2070135

    О форме волновода:
    http://forum.vegalab.ru/showthread.p...=1#post2231117

    Под спойлером первое сообщение темы

    Скрытый текст

    Коллеги, ну наконец-то можно сказать, что дело тронулось.


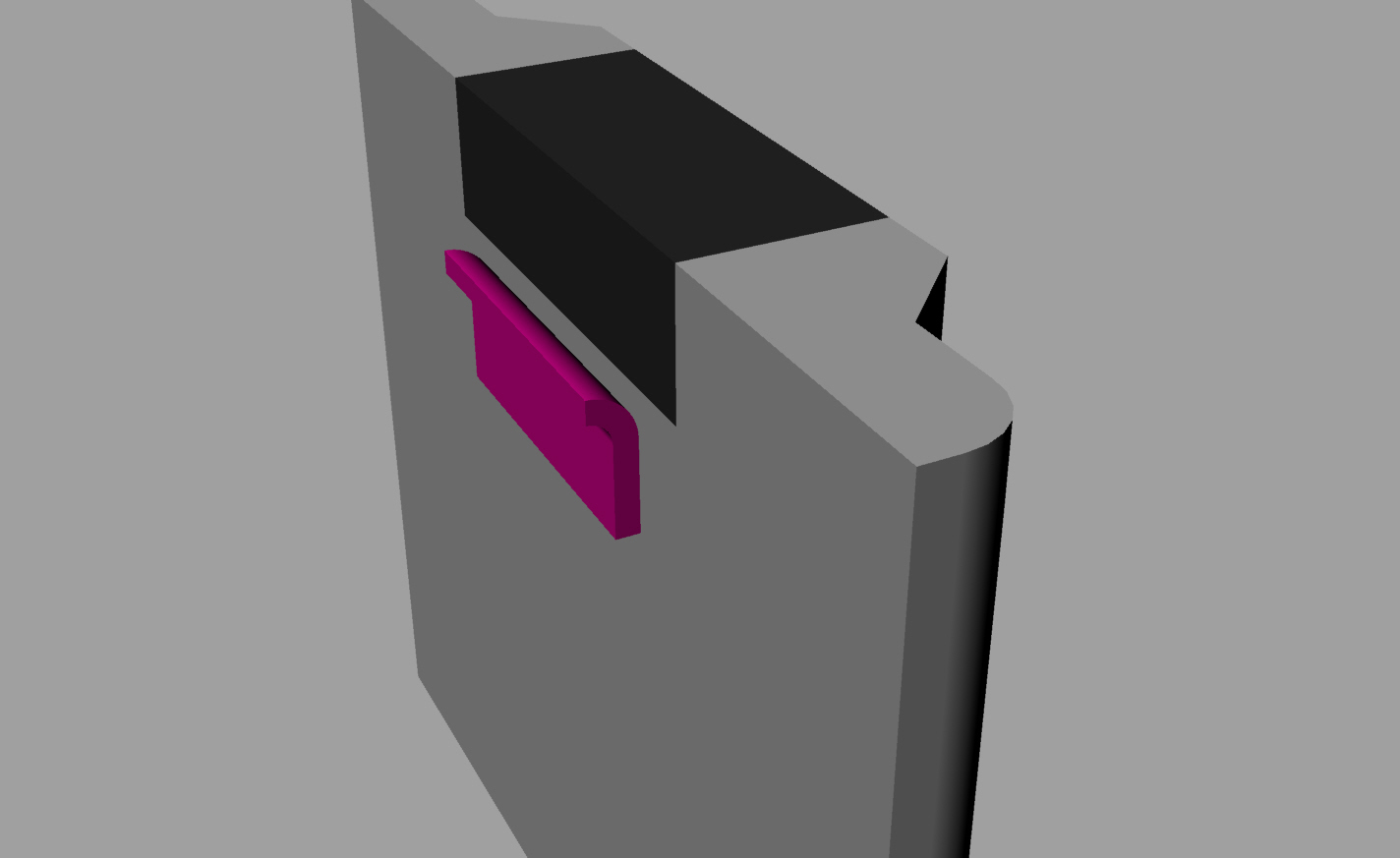

    Хотелось открыть этот топик значительно раньше, но затянулась история с магнитами. Наш заказ из 12 магнитов отправили через полтора месяца после оплаты заказа в середине декабря (на предприятии пускали новую линию по производству магнитов + Новый год). Еще полтора месяца шла посылка. Основной сюрприз нас ждал сегодня после вскрытия посылки – удивительный менеджер, курирующий заказ, и удивляющий нас постоянно, забыл, что мы заказывали никелировку. Поэтому на фотке (магниты слева, остальные детали справа - там же разные формы магнитопроводов - они еще будут меняться) магниты выглядят мрачно и тускло. Ну да фиг с ними – они нужны только для отработки образца пищика, который в серийном виде будет выглядеть более парадно. (Но этого удивительного парня я теперь панически боюсь – не дай Бог еще раз к нему попасть. При размещении заказа будем требовать другого куратора)


    С «Диффузором» оказалось проще иметь дело – магнитопроводы сделаны с заказанной точностью и в разумные сроки, несмотря на маленький объем заказа, за что им спасибо.




    Итак, зачем нужны все эти железки?
    Я уже писал в другом разделе, что мозг сверлит мысль о пуске ленточников в серию (мелкую). Сейчас можно говорить о том, что эта идея на стадии осуществления. Для начала, после того, как определимся с конструкцией, будет сделано штук 50-100 динамиков. Части комплектующих хватит и на тысячу штук , но магнитов планируем заказать пока всего сотню, а может и меньше - еще открыт вопрос, какой разброс будет с индукцией магнитов, культурой поставки и т.д. Сейчас впечатления не очень хорошие, но окончательное мнение будет сформировано после испытания тех образцов, которые нам прислали – все-таки немаленькое предприятие, и с ним работают.


    Дальше хочу посоветоваться с уважаемыми коллегами на тему идеологии и планов. Пока выскажусь сам и с удовольствием прочитаю все замечания.


    Для начала – постулат, который созрел (наболел) после собственных DIYерских опытов – Первый проданный динамик и все остальные с таким же названием, как бы много или мало их не было, должны быть совершенно одинаковы – как внешне, так и по параметрам. Параметры и внешность, по определению, должны быть на уровне. Если же нестерпимо захотелось что-то серьезно улучшить – называем иначе и открываем новую линейку. Посему обкатку и отладку первых образцов будем вести всеми возможными способами со всем прогрессивным человечеством.
    Пугает, что даже монстры динамикостроения иногда, хотя и редко, отступают от этого принципа. Возможно, у них имеются на то объективные причины, возможно, специфика работы большого предприятия предполагает наличие каких либо косяков при отправке образцов в серию. Учитывая тот факт, что конструкция ленточника, в принципе, подразумевает отсутствие серьезных препятствий в повторяемости параметров (практическое наблюдение), вполне оправданы надежды на то, что удастся избежать ухода параметров в серии. Окончательные гарантии по разбросу приведу позже. Пока об этом рано говорить, несмотря на оптимистические прогнозы.


    По крайней мере, если объективные обстоятельства вынудят менять даташит (например, прекратится выпуск магнитов с нужными данными, хотя это и малореально), об этом стоит говорить заранее и предупреждать перед продажей, а не после.


    Далее – небольшой экскурс по задуманному.


    Чувствительность пищика планируется на уровне 93-95 дБ/Вт, в зависимости от окончательного выбора толщины ленты. Если делать сопротивление не 8, а 6 Ом, то чутье при 2,83 В будет на 1,2 дБ больше – 94,2 - 96, дБ (цифры, в любом случае, ориентировочные). Паспортная мощность будет 7-10 Вт, более точно можно будет сказать после проведения стандартных испытаний.


    Немного о внешнем виде.


    Диаметр фланца, расположение и диаметр отверстий во фланце для крепления динамика, планируется сделать полностью идентичным пищикам SEAS с диаметром фланца 104 мм.
    Сам фланец планируем делать плоским из алюминия толщиной 3 мм (кстати, есть планы на установку фланца с волноводом – но это отдельная история). Фланец будет черного цвета.


    Сейчас определяемся с сеткой, защищающей ленту. На данный момент склонились к сетке из нержавеющей проволоки толщиной 0,25-0,4 мм, с квадратной ячейкой размером 1-1,5 мм. Там получается неплохое «живое сечение» на уровне 60-65%. Думали о латунной сетке. Но с ней работают только под заказ, да и со стойкостью к коррозии у нее дела обстоят хуже, чем у нержавейки.


    Пока все.
    Что касается магнитопровода, ленты и остальных деталей конструкции, то многое еще может измениться. По ходу экспериментов буду сюда писать, что получается.


    Сейчас идет подготовка сайта. Но даже после его создания не уверен, что там будет все также подробно расписано, как здесь.

    [свернуть]
    Последний раз редактировалось Malinovsky D; 19.07.2016 в 11:21.

  2. Завсегдатай
    Автор темы
    Аватар для Malinovsky D
    Регистрация
    04.04.2005
    Адрес
    Петрозаводск
    Возраст
    44
    Сообщений
    1.530

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Цитата Сообщение от pl___ Посмотреть сообщение
    Искал на просторах в ветке и на официальном ru-сайте frd и zma файлы для симуляций, но в последний момент нашёл их только на американской версии сайта, что странно http://www.viawaveusa.com/rt-850.html
    спасибо в любом случае!
    Файлики есть на этой странице в сообщении 862
    http://forum.vegalab.ru/showthread.p...=1#post2427924
    А ниже в 864 пояснение, почему таких файлов нет на сайте.

  3. Старый знакомый Аватар для Martyn
    Регистрация
    01.11.2017
    Сообщений
    613

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Дмитрий, прошу Вас написать пару слов о новом продукте Viawave SRT-7. Какая задача решалась этим продуктом?

  4. Завсегдатай
    Автор темы
    Аватар для Malinovsky D
    Регистрация
    04.04.2005
    Адрес
    Петрозаводск
    Возраст
    44
    Сообщений
    1.530

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Цитата Сообщение от Martyn Посмотреть сообщение
    Какая задача решалась этим продуктом?
    Это в некотором роде забавная история.

    В процессе использования GRT-145 разными клиентами за бугром, до меня стали доходить слухи от дистрибьютеров, что некоторые разработчики испытывают сложности с фильтрацией при низком разделе.
    Признаюсь, для меня это было очень странно. По моим прикидкам, сложности могут возникнуть только в том случае, если считать фильтры в Екселевской табличке. Поскольку в любой проге по моделированию фильтров каких-то особых проблем не наблюдается. Я и сам пробовал "на коленке" сводить 145-й на разных частотах с мидвуфером и не заметил проблем ни по измерениям, ни на слух. Кстати, Троелс тоже простецким фильтром поделил 145-й на 2,4 кГц и всем доволен.
    Поэтому каких-то телодвижений по этому вопросу не предпринималось, поскольку в 145W проблема низкого раздела убивается наповал.

    В январе этого года к нам обратился разработчик из довольно известной фирмы и попросил твитеры на тестирование.
    Поскольку на сайте еще не было модели GRT-145W, я в ответ направил ему даташиты 145-го и 145W.
    Он ответил, что они стараются использовать твитеры без волноводов, но, возможно, если при работе со 145-м будут сложности с фильтрацией на левом краю, то он подумает о волноводной версии.
    Признаюсь, я сильно удивился такому заявлению. Но поскольку фирма известная, не хотелось бы расстроить разработчика сложностями.
    На тот момент у нас уже были заказы и мы предложили отправить твитеры через неделю.
    А пока он ждал, за неделю камера 145-го была перекроена вдоль и поперек с целью максимально выровнять АЧХ под привередливых ОЕМ клиентов.

    Вопрос - почему не выровняли раньше?
    Ответ - потому что в процессе разработки 145W были найдены конструктивные решения для задней камеры, которые дают больше свободы в ее настройке.

    Таким образом, когда подошло время отправлять ему твитеры, вместо твитеров я прислал ему АЧХ макета SRT-7 и сказал, что мы можем либо сейчас отправить пару 145-х на тесты, либо еще через три дня пару SRT-7.
    Он выбрал SRT-7 и мы решили запустить его в производство в виде отдельной модели.

  5. Старый знакомый Аватар для Martyn
    Регистрация
    01.11.2017
    Сообщений
    613

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Цитата Сообщение от Malinovsky D Посмотреть сообщение

    за неделю камера 145-го была перекроена вдоль и поперек с целью максимально выровнять АЧХ под привередливых ОЕМ клиентов.

    Вопрос - почему не выровняли раньше?
    Ответ - потому что в процессе разработки 145W были найдены конструктивные решения для задней камеры, которые дают больше свободы в ее настройке.

    и мы решили запустить его в производство в виде отдельной модели.
    Спасибо за ответ.
    Вопрос - "апгрейд" ранее выпущенных 145-х до 7-го возможен, если возникнет желание?
    Слуховая экспертиза и сравнение были? В чем различия в звуке при прочих равных?
    Последний раз редактировалось Martyn; 19.04.2019 в 22:11.

  6. Завсегдатай
    Автор темы
    Аватар для Malinovsky D
    Регистрация
    04.04.2005
    Адрес
    Петрозаводск
    Возраст
    44
    Сообщений
    1.530

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Цитата Сообщение от Martyn Посмотреть сообщение
    Вопрос - "апгрейд" ранее выпущенных 145-х до 7-го возможен, если возникнет желание?
    Нет, это довольно хлопотная процедура, связанная с полной разборкой твитера. Не возьмемся.

    Цитата Сообщение от Martyn Посмотреть сообщение
    Слуховая экспертиза и сравнение были. В чем различия в звуке при прочих равных?
    По словам тех клиентов, у которых была возможность сравнить, каких-то особых отличий в звуке нет.
    Один из них некоторое время даже сомневался, стоит ли переходить с GRT-145-8 на SRT-7 (у него уже были запущены в производство мониторы на 145-х). Он купил для тестов SRT-7 и 145W, и в итоге выбрал SRT-7, исходя из удобства фильтрации.
    Еще один разработчик взял на тесты такой же набор, но выбрал 145W.

    В общем, я бы сказал, что отличия между 145-м и SRT-7 носят больше маркетинговый характер - прямая АЧХ привлекает больше внимания.
    В этих твитеры установлены одинаковые мембраны, поэтому подача звука определяется качеством сведения АС.

    Например, сейчас наш дилер в Германии собрал акустику на GRT-145-4, заплатив за сведение мастеру 2000 Евро. МТМ с 6,5" Пирлессами. раздел в районе 3-4 кГц, подробности скрывает, потому что "деньги уплочены"
    Сам доволен, как слон, и периодически показывает ее людям. По его словам, люди в восторге, особенно от твитеров. "Ничего подобного раньше не слышали".

  7. Лишен права ответа (до 19.09.2019) Аватар для Merstan
    Регистрация
    24.05.2008
    Сообщений
    4.887

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Цитата Сообщение от Malinovsky D Посмотреть сообщение
    заплатив за сведение мастеру
    Кто, что, откуда, где, куда?

  8. Завсегдатай
    Автор темы
    Аватар для Malinovsky D
    Регистрация
    04.04.2005
    Адрес
    Петрозаводск
    Возраст
    44
    Сообщений
    1.530

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    Цитата Сообщение от Merstan Посмотреть сообщение
    Кто, что, откуда, где, куда?
    Знаю о нем только три факта:
    Он из Германии
    Поздно просыпается
    Любит бухнуть

    Дилер говорит, что сводит круто.

  9. Мимокрокодил Аватар для MaxMan
    Регистрация
    07.11.2004
    Адрес
    Минск
    Возраст
    38
    Сообщений
    2.777

    По умолчанию Re: Ленточные ВЧ динамики - VIAVAWE

    хороший человек. )
