    Приветствую!
    Раньше помоему тут небыло темы в которой обсуждались бы только ИБП и преобразователи напряжения.
    Щас меня интересует эта схема полумостового ИБП
    Последний раз редактировалось лысый; 09.03.2007 в 19:59.

  2. #10201
    Завсегдатай Аватар для sousmanster
    Регистрация
    13.03.2008
    Адрес
    Ивано-Франковск
    Возраст
    41
    Сообщений
    2,897

    По умолчанию Re: Импульсные источники питания и преобразователи.

    Цена более менее. 28 баксов. Узкоглазые сделали криво, на низких уровнях стабилизация через пропуски тактов, пришлось все переделать.
    Последний раз редактировалось sousmanster; 13.03.2019 в 00:31.

  3. #10202
    Завсегдатай Аватар для straus
    Регистрация
    24.01.2009
    Сообщений
    3,259

    По умолчанию Re: Импульсные источники питания и преобразователи.

    Цитата Сообщение от sousmanster Посмотреть сообщение
    Узкоглазые сделали криво, на низких уровнях стабилизация через пропуски тактов
    Это виноваты не узкоглазые, а новые требования. Чтобы в них вписаться (по потреблению без нагрузки) - приходится делать с пропуском циклов.

  4. #10203
    Завсегдатай Аватар для sousmanster
    Регистрация
    13.03.2008
    Адрес
    Ивано-Франковск
    Возраст
    41
    Сообщений
    2,897

    По умолчанию Re: Импульсные источники питания и преобразователи.

    Да, но режим сохраняется вплоть до 30Вт, на выходе помехи размахом под 4В.
    Конструкция абсолютно не ремонтопригодная, чтобы снять ключи нужно удалить трансформатор с эл. конденсаторами.
    замерял параметры.
    Cr-47нФ
    Lr 33мкГн
    Lm 167мкГн
    Минимальна частота 80кГц.

    Трансформатор у них получилось сделать с соотношением 1/5.
    Судя по размеру сердечника с такими параметрами зазор нужен под 1,5мм.

    Burst-mode я отключил, частота на ХХ уплывает до 700к.
    из-за выбросов на вторичной обмотке идет накачка емкостей.
    Я так понимаю, фишка LLC как бы в отсутствии выбросов? Т.к. КПД под 90% нагрузкой меня не очень интересует.

    Собственно, как бы проверить настройку контура? Может подрегулировать что-то можно.

    Как я понял - по той же схеме собраны и блоки connex, интересно как там обстоит дело с burst mode

  5. #10204
    Старый знакомый Аватар для Nick-nack
    Регистрация
    07.11.2012
    Адрес
    Да
    Возраст
    43
    Сообщений
    572

    По умолчанию Re: Импульсные источники питания и преобразователи.

    Не знаю, было ли это уже... вот Бруно Путцейз пишет на своих блоках - два квадранта, могут обратный ток, активно отрабатывают «пампинг».
    Не подскажете, что там технически сделано?

  6. #10205
    Завсегдатай Аватар для uriy
    Регистрация
    19.10.2008
    Адрес
    Город плохих снов
    Сообщений
    2,246

    По умолчанию Re: Импульсные источники питания и преобразователи.

    Цитата Сообщение от Nick-nack Посмотреть сообщение
    Не подскажете, что там технически сделано?
    Синхронный выпрямитель.

  7. #10206
    Старый знакомый Аватар для thickman
    Регистрация
    01.03.2006
    Адрес
    Смоленск
    Возраст
    61
    Сообщений
    670

    По умолчанию Re: Импульсные источники питания и преобразователи.

    Такая фохма имеет пару недостатков. При использовании простого селф-драйв синхронного выпрямителя накачка идёт в конденсатор сетевого фильтра, следовательно, питающее преобразователь напряжение повышается. Ещё, ток на холостом ходу и малой нагрузке великоват - из-за дурной перекачки. Но раз сам Бруно так делает – значит достоинства перевешивают недостатки. Я тоже иногда такое применяю в DC шинах питающих привода, - за счет рюкзака конденсаторов сетевого фильтра удаётся подразгрузить емкостной накопитель на DC шине.
    Ни разу не видел Бруниных ИИП. Народ, а что там такого особенного, где можно на схемы глянуть?
    крупный радиолюбитель

  8. #10207
    Завсегдатай Аватар для sousmanster
    Регистрация
    13.03.2008
    Адрес
    Ивано-Франковск
    Возраст
    41
    Сообщений
    2,897

    По умолчанию Re: Импульсные источники питания и преобразователи.

    Схема есть в сервис мануале на над м22, гуглится. Если вкратце там то TL494 через трансформатор рулит как первичными ключами так и выпрямителем. Большие ёмкости по входу и все, собственно.

  9. #10208
    Завсегдатай Аватар для uriy
    Регистрация
    19.10.2008
    Адрес
    Город плохих снов
    Сообщений
    2,246

    По умолчанию Re: Импульсные источники питания и преобразователи.

    Цитата Сообщение от thickman Посмотреть сообщение
    При использовании простого селф-драйв синхронного выпрямителя накачка идёт в конденсатор сетевого фильтра, следовательно, питающее преобразователь напряжение повышается.
    В области применения его блока питания этого недостатка нет, т.к. там два полюса питающих полумостовые УНЧ, накачка одного полюса питания возможна только когда идёт нагрузка с другого полюса питания т.е. в итоге получается то, что тупо перебрасывается энергия с одного недогруженного плеча в другое перегруженное.


    Цитата Сообщение от thickman Посмотреть сообщение
    Ещё, ток на холостом ходу и малой нагрузке великоват - из-за дурной перекачки.
    Как то сомнительно это но возможно, нужно рассматривать конкретную реализацию. Думаю многое зависит от номиналов емкостей в первичке и вторичке ну и тока минимальной нагрузки.


    Цитата Сообщение от thickman Посмотреть сообщение
    Народ, а что там такого особенного, где можно на схемы глянуть?
    Эти ИБП заточены конкретно под Бруновские же УНЧ и как бы они более предпочтительны к применению т.к. гарантированно должны дать тот результат на выходе УНЧ который показывает Бруно.

    ---------- Сообщение добавлено 01:32 ---------- Предыдущее сообщение было 01:05 ----------

    Цитата Сообщение от sousmanster Посмотреть сообщение
    Собственно, как бы проверить настройку контура? Может подрегулировать что-то можно.
    Как я понимаю теория LLC везде одинаковая, в общем нагрузите БП на УНЧ и смотрите чего там с формой напряжения на средней точке ключей в режиме малой нагрузки. Хотя на затворах ключей мне кажется легче увидеть что БП сидит в зоне резонанса т.е. есть софт свитч. В общем если в режиме х.х. УНЧ есть режим мягкого переключения ключей в БП, то тогда можно отсоединить БП от унч и нагрузить его нагрузкой на ту максимальную мощность что вы рассчитываете с него стягивать и так же проверяете наличие режима софт свитча, если он выполняется то можно успокоится и брать БП в эксплуатацию, но при этом нужно прогнать УНЧ с этим БП по всей мощности БП и смотреть на выходные параметры УНЧ не уходят ли они из за влияния всяких там ОС в БП и т.д и т.п. Если всё хорошо т.е. Кг стабильно низок на всём диапазоне мощностей то нужно переходить к прослушке этого БП, если прослушка удовлетворяет ожидаемым ощущениям то всё, улучшать ни чего не нужно.

  10. #10209
    Завсегдатай Аватар для sousmanster
    Регистрация
    13.03.2008
    Адрес
    Ивано-Франковск
    Возраст
    41
    Сообщений
    2,897

    По умолчанию Re: Импульсные источники питания и преобразователи.

    Пришлось с этим блоком повозиться.
    Для сравнения смотрел, как устроен более дорогой вариант от connex 500rxe.
    Коннекс сделан на той же микросхеме L5699, режим Burst активен на мощности в несколько ватт. При нагрузке в 90Вт на одно из плеч, т.е. не симметричной, выходное напряжение проседает на 1%. При этом частота почти не меняется. На средней точке ключей аккуратный меандр без выбросов. На выходной обмотке небольшой выброс присутствует из-за диодов ,но в целом все красиво. Цена такого блока около 90$ + доставка.

    Дешевый блок GHXAMP стоит 32$ с доставкой. Игрался с разными режимами стабилизации, в том числе и с отключением Burst. Общая проблема оказалась в том, что Китайцы черезмерно увеличили КТР, но с режиме малых нагрузок частота повышается выше порога, до кторого на первичке нет лишних выбросов. (по расчетам соотношения индуктивностей, получилось 1,41) При нагрузке в 70Вт блок все еще работал в Burst режиме, издавая мерзкий писклявый звук. Изменение частотной коррекции в схеме стабилизации результата не дало. В итоге, пришлось изменить напряжение стабилизации и чуть обрезать порог Burst режима. В итоге, напряжение ХХ +/-56В, просадка под не симметричной нагрузкой 90Вт 1,6В, при симметричной нагрузке 300Вт просадка 2,6В. От коннекса отличается чуть большим выбросом на диодах, так как, судя по виду, диоды поставили похуже, ИМХО китайский клон MURS1640.
    В целом, работает не плохо. КЗ держит без проблем. Разводка силовой платы нормальная, по сравнению с коннексом даже как-то мне больше понравилась. Зачем китайцы впихнули стабилизацию не понятно. Да, и блок, фактически, не ремонтопригоден. Чтобы снять транзисторы нужно отпаять трансформатор и выходные конденсаторы, а чтобы увидеть цепь стабилизации нужно к этому еще и радиатор снять.
    Вобщем, попытка не плохая, возможно доведут.

    ---------- Сообщение добавлено 13:12 ---------- Предыдущее сообщение было 12:42 ----------

    судя по всему, пиковую мощность в 500Вт выдаст, а долговременную ватт 150-200не более.
    Последний раз редактировалось sousmanster; 25.03.2019 в 14:05.

  11. #10210
    Завсегдатай Аватар для sousmanster
    Регистрация
    13.03.2008
    Адрес
    Ивано-Франковск
    Возраст
    41
    Сообщений
    2,897

    По умолчанию Re: Импульсные источники питания и преобразователи.

    Тест блока https://youtu.be/XHkOgGJ42QA

  12. #10211
    Частый гость Аватар для Владимирович
    Регистрация
    14.03.2013
    Адрес
    Нальчик
    Сообщений
    474

    По умолчанию Re: Импульсные источники питания и преобразователи.

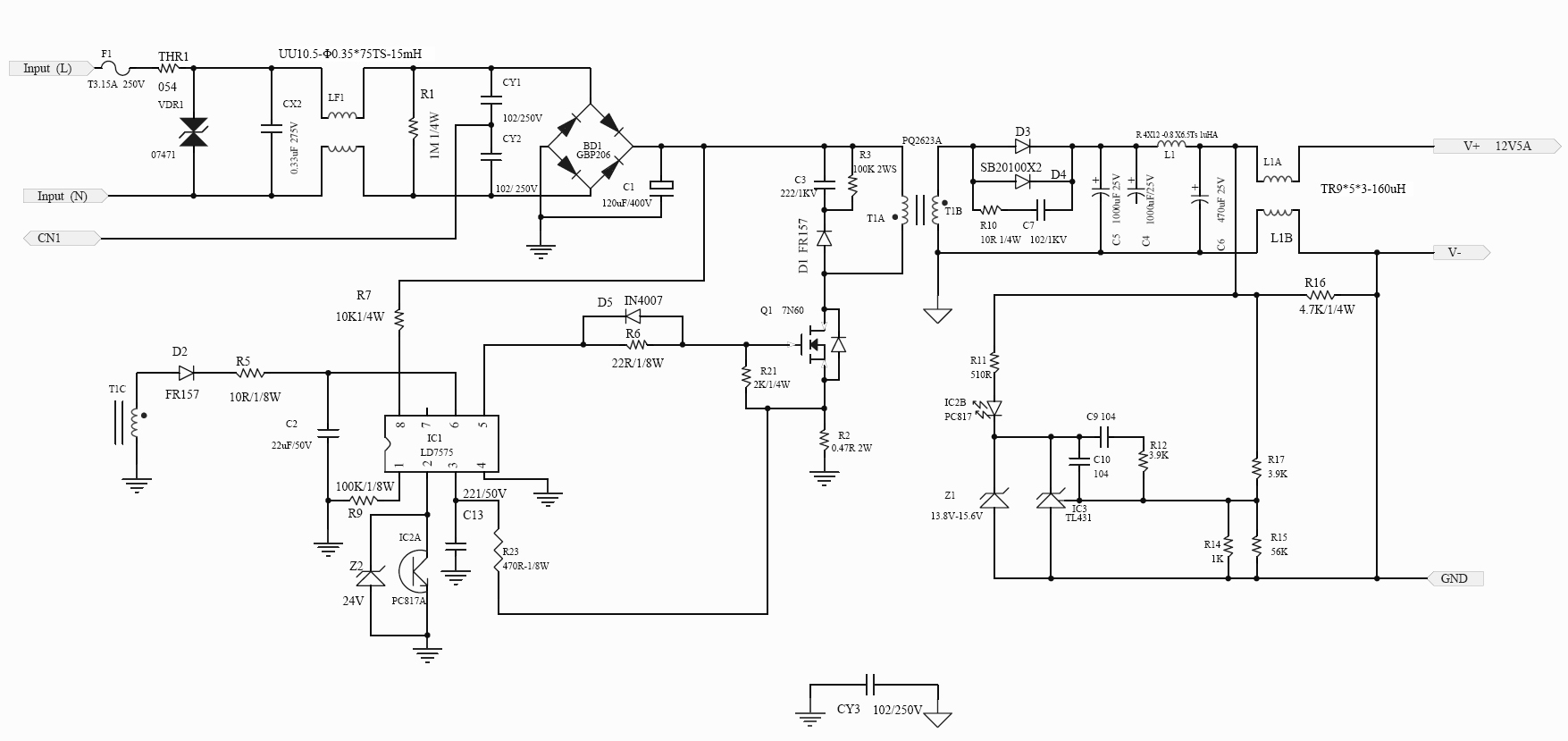

    Друзья,а нафига нужен кондёр CY3 ? Разве сиречь из сети не лезет через него на выход? Так как сеть в квартире двухпроводная,то CY1,CY2 я выкинул,ибо пользы от них никакой. Вместо них поставил ещё один Х2.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	01.jpg
Просмотров:	420
Размер:	199.0 Кб
ID:	343588

  13. #10212
    Завсегдатай Аватар для l3VGV
    Регистрация
    02.05.2009
    Адрес
    Псков
    Возраст
    42
    Сообщений
    1,016

    По умолчанию Re: Импульсные источники питания и преобразователи.

    Подскажите, как найти готовый трансформатор для sn6501, устройство питается от USB и имеет потребление на уровне 50мА. Задумал поставить изолятор, а на изолированной стороне нужно положительные и отрицательное 9В.

    Есть ли готовые, как найти? или проще самому на кольцах мотать.

  14. #10213
    Завсегдатай Аватар для mellowman
    Регистрация
    14.04.2009
    Адрес
    рядом с Москвой
    Сообщений
    4,447

    По умолчанию Re: Импульсные источники питания и преобразователи.

    https://www.digikey.com/product-deta...8-1-ND/3831278 например, у bourns*а видел, наверно и у других полно

  15. #10214
    Завсегдатай Аватар для l3VGV
    Регистрация
    02.05.2009
    Адрес
    Псков
    Возраст
    42
    Сообщений
    1,016

    По умолчанию Re: Импульсные источники питания и преобразователи.

    Наверное полно. Но как их подбирать по нужным параметрам неясно совершенно.

  16. #10215
    Завсегдатай Аватар для mellowman
    Регистрация
    14.04.2009
    Адрес
    рядом с Москвой
    Сообщений
    4,447

    По умолчанию Re: Импульсные источники питания и преобразователи.

    Цитата Сообщение от l3VGV Посмотреть сообщение
    Наверное полно. Но как их подбирать по нужным параметрам неясно совершенно.
    Вот например: 1:2, не пойдёт?

  17. #10216
    Завсегдатай Аватар для l3VGV
    Регистрация
    02.05.2009
    Адрес
    Псков
    Возраст
    42
    Сообщений
    1,016

    По умолчанию Re: Импульсные источники питания и преобразователи.

    Так там одна вторичка будет, а мне 2 надо. А два ставить меня жаба давит

  18. #10217
    Завсегдатай Аватар для mellowman
    Регистрация
    14.04.2009
    Адрес
    рядом с Москвой
    Сообщений
    4,447

    По умолчанию Re: Импульсные источники питания и преобразователи.

    2 диода жаба может себе позволить?

    Нажмите на изображение для увеличения.

Название:	bipolar out.png
Просмотров:	286
Размер:	769.6 Кб
ID:	356507

  19. #10218
    Завсегдатай Аватар для l3VGV
    Регистрация
    02.05.2009
    Адрес
    Псков
    Возраст
    42
    Сообщений
    1,016

    По умолчанию Re: Импульсные источники питания и преобразователи.

    А. Полный колапс сознания мешает. Спасибо. Ценники на эти трансы в наших онлаен магазинах чтот совсем запредельные.

    Уже начал рассматривать кирпичи навроде https://www.chipdip.ru/product/am2dm-0509dh60-nz

    Поставить кирпич 5В-5В, и на изолированной стороне сделать все нужные напряжения самостоятельно. Получается сильно дешевле чем купить такой спец изолированный транс. Или мотать руками,что для себя для дома тоже вариант.
    Последний раз редактировалось l3VGV; 20.10.2019 в 23:03.

  20. #10219
    Завсегдатай Аватар для pokos
    Регистрация
    18.08.2005
    Сообщений
    1,353

    По умолчанию Re: Импульсные источники питания и преобразователи.

    Цитата Сообщение от l3VGV Посмотреть сообщение
    Так там одна вторичка будет, а мне 2 надо. А два ставить меня жаба давит
    У меня вот на этом сделано.
    https://www.chipdip.ru/product0/8806768109

  21. #10220
    Новичок Аватар для aspiens
    Регистрация
    16.02.2010
    Адрес
    Нерезиновск
    Сообщений
    80

    По умолчанию Re: Импульсные источники питания и преобразователи.

    Задача - питать электромотор на 25 вольт, с током потребления в пике до 80 ампер. Источник - автомобильный 12 вольтовый аккумулятор.Пространство для второго аккумулятора отсутствует. По весу ограничения также жесткие. Время работы - 1 - 2 минуты. Что посоветуете?
