Тема: ARTA, измеряем АЧХ+ФЧХ

  1. #1 Показать/скрыть первое сообщение.
    Завсегдатай
    Автор темы
    Аватар для Yurgen
    Регистрация
    23.05.2005
    Адрес
    Из Замкадья
    Возраст
    52
    Сообщений
    1,518

    По умолчанию ARTA, измеряем АЧХ+ФЧХ

    Вопрос к знатокам, как правильно ставить начало импульса и
    сколько должно быть при этом переходов фазы через 0?
    Нажмите на изображение для увеличения.

Название:	ss9700-1pir.JPG
Просмотров:	3234
Размер:	37.1 Кб
ID:	18531Нажмите на изображение для увеличения.

Название:	ss9700-1frd.JPG
Просмотров:	2722
Размер:	46.9 Кб
ID:	18532
    Нажмите на изображение для увеличения.

Название:	ss9700-2pir.JPG
Просмотров:	2332
Размер:	34.1 Кб
ID:	18533Нажмите на изображение для увеличения.

Название:	ss9700-2frd.JPG
Просмотров:	2248
Размер:	44.9 Кб
ID:	18534
    Нажмите на изображение для увеличения.

Название:	ss9700-3pir.JPG
Просмотров:	2244
Размер:	34.1 Кб
ID:	18535Нажмите на изображение для увеличения.

Название:	ss9700-3frd.JPG
Просмотров:	2181
Размер:	44.4 Кб
ID:	18536
    Последний раз редактировалось Yurgen; 11.02.2007 в 11:59.
    Make Linux Great Again

  2. #621
    Завсегдатай Аватар для Nikolav
    Регистрация
    30.05.2005
    Адрес
    Воронеж
    Сообщений
    2,172

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ

    Вопрос.
    Загрузил файл компенсации микрофона, теперь не знаю как его отключить, полдня потратил. Где эта чёртова кнопка?
    E=mc^2 ± 3 dB

  3. #622
    Моя логика — наизнанку! Аватар для Merstan
    Регистрация
    24.05.2008
    Адрес
    Бердянск
    Возраст
    44
    Сообщений
    10,893

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ

    Цитата Сообщение от Nikolav Посмотреть сообщение
    Вопрос.
    Загрузил файл компенсации микрофона, теперь не знаю как его отключить, полдня потратил. Где эта чёртова кнопка?
    Нажмите на изображение для увеличения.

Название:	4383aca632.png
Просмотров:	334
Размер:	55.0 Кб
ID:	336045

    ---------- Сообщение добавлено 14:02 ---------- Предыдущее сообщение было 14:01 ----------

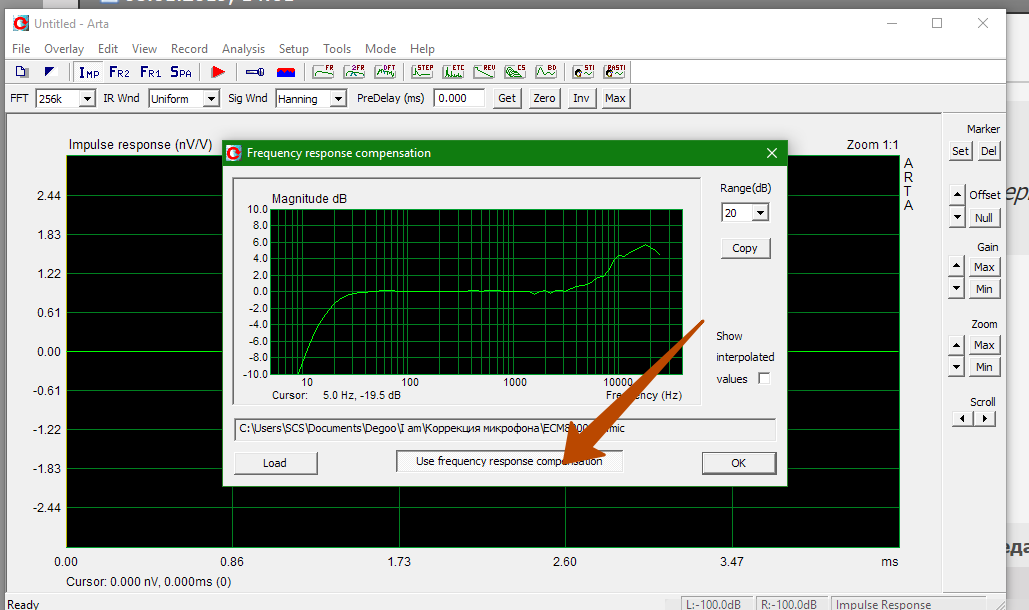

    шаг 2
    Нажмите на изображение для увеличения.

Название:	7d855ccf80.png
Просмотров:	327
Размер:	46.4 Кб
ID:	336047

  4. #623
    Завсегдатай Аватар для Nikolav
    Регистрация
    30.05.2005
    Адрес
    Воронеж
    Сообщений
    2,172

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ

    Merstan, поклон тебе .
    Я её видел, и даже жмякал, но из-за нервного тика по 2 раза, т.е. постоянно возвращал к состоянию Use.
    Спасибо.
    E=mc^2 ± 3 dB

  5. #624
    Моя логика — наизнанку! Аватар для Merstan
    Регистрация
    24.05.2008
    Адрес
    Бердянск
    Возраст
    44
    Сообщений
    10,893

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ

    Как раз страдаю компенсацией
    У меня такой мик
    http://audio-hi.fi/ru/kirchner_mc1-p-92.html
    Крылов писал, что к нему подходит файл компенсации от 800-го, в карточке товара указано, что мик не требует компенсации, а на картонке от микрофона выше 10 000 подъём на 4 дБ.

    Без компенсации акустика звучит на малой громкости глуховато, на хорошей громкости - плотно. С компенсацией воздух слышен, но многие записи свистят, Стинг, как ни странно наиболее натурально получается. Опускать характеристику колонок после 10 000 на 4 дБ уж явно не стоит, если следовать картинке с микрофона. Я её, правда, выбросил, но тут выкладывал лет 5 назад.

    Хоть бери и покупай хрен знает что, а потом сомневайся, что файл компенсации не от фонаря

  6. #625
    Завсегдатай Аватар для Nikolav
    Регистрация
    30.05.2005
    Адрес
    Воронеж
    Сообщений
    2,172

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ


    Offтопик:
    Цитата Сообщение от Merstan Посмотреть сообщение
    Хоть бери и покупай хрен знает что, а потом сомневайся, что файл компенсации не от фонаря
    Я сплю спокойно, мик от сюда http://www.cross-spectrum.com


    Offтопик:
    Всё же ЛСП лаб мне кажется более удобен, но глючный зараза. Надоел.
    E=mc^2 ± 3 dB

  7. #626
    Завсегдатай Аватар для SilentS
    Регистрация
    22.12.2010
    Адрес
    Регенсбург
    Возраст
    39
    Сообщений
    1,048

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ

    Провел систематическое исследование, как продолжительность измерения влияет на измеряемую кривую в случае использования разных тактовых генераторов на источнике и микрофоне.
    Источник: asus essence stx ii.
    Микрофон: UMIK DSP-1 USB, со своим АЦП.
    Измерял на 48кГц, т.к. это родная частота дискретизации UMIK*a.
    Основной вывод: при увеличении полной продолжительности измерений (причем неважно, откуда набегает время - через более длинное FFT окно или накоплением результата, работает одинаково) возникает завал на ВЧ.
    Причем разницы между 0.3секунды (FFT окно 16k) и 0.6сек (32к) практически нет, то при увеличении до 64к (1.5 сек) уже есть завал в пару дБ на 10-20кГц.
    При максимальном окне (256к, что соответствует 5.3 сек) на 14кГц возникает провал до бесконечности. Отсюда получаем, что на 5 секундах разбежка генераторов составляет 35мкс, т.е. 7мкс в секунду.
    На СЧ разницы между полученными кривыми - нет. На НЧ можно хоть минуту копить данные, влиять не должно.
    Нажмите на изображение для увеличения.

Название:	Varying-of-FFT-block-size.png
Просмотров:	304
Размер:	25.2 Кб
ID:	336182

  8. #627
    Моя логика — наизнанку! Аватар для Merstan
    Регистрация
    24.05.2008
    Адрес
    Бердянск
    Возраст
    44
    Сообщений
    10,893

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ

    не заметил, это с любого расстояния?

  9. #628
    Завсегдатай Аватар для SilentS
    Регистрация
    22.12.2010
    Адрес
    Регенсбург
    Возраст
    39
    Сообщений
    1,048

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ

    Цитата Сообщение от Merstan Посмотреть сообщение
    не заметил, это с любого расстояния?
    это с любого разумного расстояния. Причина лишь в разных генераторах.

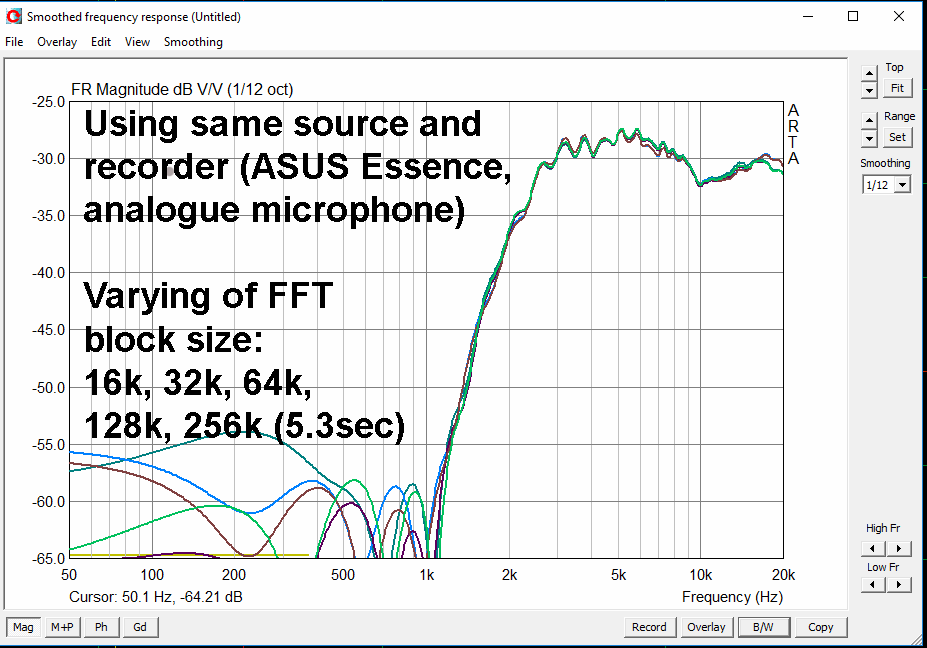

    Для сравнения, измерения на аналоговом микрофоне (подключен через линейный вход)

    Нажмите на изображение для увеличения.

Название:	Varying-of-FFT-block-size-w.png
Просмотров:	279
Размер:	20.8 Кб
ID:	336184


    Кстати, кто-нибудь может объяснить, почему UMIK-овский микрофон дает такие мощные волны в несколько дБ высотой, когда на самоделке (капсюль в длинной трубке) - их нет? Это из-за широкой морды UMIK-a? И что с этим лучше всего делать?
    Последний раз редактировалось SilentS; 09.01.2019 в 18:00.

  10. #629
    Моя логика — наизнанку! Аватар для Merstan
    Регистрация
    24.05.2008
    Адрес
    Бердянск
    Возраст
    44
    Сообщений
    10,893

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ

    у меня сомнения по поводу метролоиги у минидспшных измеряловок после видео с их виртуальными ушами для наушников
    Там уровень даже не любительский

  11. #630
    Завсегдатай Аватар для SilentS
    Регистрация
    22.12.2010
    Адрес
    Регенсбург
    Возраст
    39
    Сообщений
    1,048

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ

    Причем здесь метрология (и что ты вкладываешь в это слово, калибровку штоле?), речь про свойство микрофона создавать гребенку на АЧХ в области ВЧ, независимо от используемого файла калибровки, и даже без нее.
    Кстати, калибровки у меня две - от cross-spectrum и от UMIK, они отличаются на 2дБ и ни в одной нет таких волн.

  12. #631
    Моя логика — наизнанку! Аватар для Merstan
    Регистрация
    24.05.2008
    Адрес
    Бердянск
    Возраст
    44
    Сообщений
    10,893

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ

    про гребенку я понял, я о калибровке

  13. #632
    Завсегдатай Аватар для SilentS
    Регистрация
    22.12.2010
    Адрес
    Регенсбург
    Возраст
    39
    Сообщений
    1,048

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ

    Да хрен ее знает, какая калибровка лучше - родная или кросс-спектрумовская.
    Вроде не сильно отличаются в моем случае, но подумал, что раз платил за отдельную кросс-спектрумовскую калибровку, то на ней и женюсь ее и использую.
    Настроил АЧХ АС в полку с расстояния в 1м. Но как-то не хватает ВЧ, что как раз може быть обусловлено неверной калибровкой. Но это на слух и поэтому субъективно, конечно...

    Нажмите на изображение для увеличения.

Название:	Corrections.png
Просмотров:	300
Размер:	12.6 Кб
ID:	336208
    Последний раз редактировалось SilentS; 10.01.2019 в 07:07.

  14. #633
    Завсегдатай Аватар для Борисыч44
    Регистрация
    03.08.2005
    Адрес
    Киров
    Возраст
    64
    Сообщений
    5,688

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ

    Цитата Сообщение от SilentS Посмотреть сообщение
    калибровки у меня ........от cross-spectrum
    Они могли под 45гр. откалибровать, очень на это похоже )

  15. #634
    Завсегдатай Аватар для SilentS
    Регистрация
    22.12.2010
    Адрес
    Регенсбург
    Возраст
    39
    Сообщений
    1,048

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ

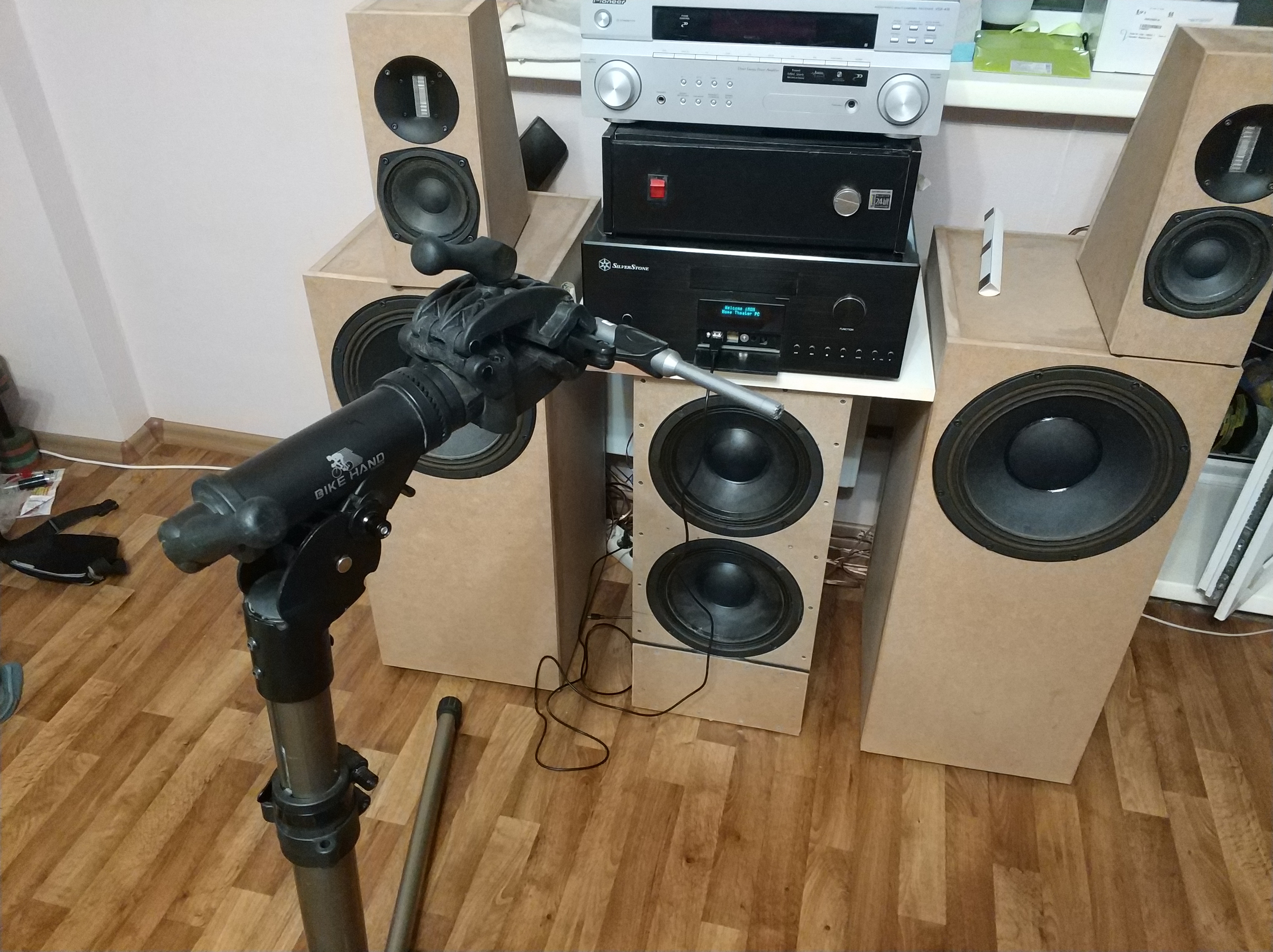

    Детально проанализировав импульсный отклик, я разобрался, в чем было дело. Гребенка на АЧХ возникает из-за отражений от держателя микрофона (стенда для ремонтов велосипедов). Если занавесить его полотенцем или одеялом - то гребенка исчезает.
    В целом, вещь очень удобная (любую высоту от 1см до 2м можно сделать), легкая и не очень дорогая.
    Нажмите на изображение для увеличения.

Название:	IMG_20190119_222445_1.jpg
Просмотров:	720
Размер:	4.73 Мб
ID:	337015

  16. #635
    внутре нейронка Аватар для Ka4aN
    Регистрация
    25.05.2011
    Адрес
    Рязань
    Возраст
    38
    Сообщений
    2,863

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ

    Цитата Сообщение от Ka4aN Посмотреть сообщение
    Да, импульс грязный из-за отражений от штатива. Штатив надо мудрить максимально минималистичный: труба/шпилька, на ней микрофон без торчащих плоскостей, прищепок, и т.п.
    Cто раз писал
    Денис

  17. #636
    самый главный Аватар для Игорь Гапонов
    Регистрация
    03.03.2010
    Адрес
    Одесса
    Возраст
    12
    Сообщений
    3,156

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ

    Цитата Сообщение от Ka4aN Посмотреть сообщение
    Cто раз писал
    Ну, самийлучий штатив - две резинки от трусов с креплением на потолке (или двух стройненьких как былиночки стойках на расстоянии не менее метра от мика). Я вполне серьёзно - влияние и вибраций и интерференций с дифракциями в сабжевом диапазоне частот сведено к минимуму, две резинки устраняют влияние вращений в той же степени - сигн. провод служит "якорем" для подвески - третья нога на автомате .
    Электричество дисциплинирует

  18. #637
    внутре нейронка Аватар для Ka4aN
    Регистрация
    25.05.2011
    Адрес
    Рязань
    Возраст
    38
    Сообщений
    2,863

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ

    Цитата Сообщение от Игорь Гапонов Посмотреть сообщение
    две резинки
    Три*, с двумя по оси крутиться будет
    *одну к полу
    Последний раз редактировалось Ka4aN; 20.01.2019 в 12:27.
    Денис

  19. #638
    Моя логика — наизнанку! Аватар для Merstan
    Регистрация
    24.05.2008
    Адрес
    Бердянск
    Возраст
    44
    Сообщений
    10,893

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ


    Offтопик:
    ну хоть не то, на что они в 7 часов намотаны

  20. #639
    самый главный Аватар для Игорь Гапонов
    Регистрация
    03.03.2010
    Адрес
    Одесса
    Возраст
    12
    Сообщений
    3,156

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ

    Цитата Сообщение от Ka4aN Посмотреть сообщение
    Три*, с двумя по оси крутиться будет
    *одну к полу
    всё продумано и проверено до мелочей (развязка по всем паразитным акустомеханичемским каналам в диапазоне 20-20000 Гц не менее 50 дБ) как и "третья ось" именно к полу
    - сигн. провод служит "якорем" для подвески - третья нога на автомате .
    Так обычно поступают при довольно серьёзных акустических измерениях в спец помещениях - не тратят деньги на "вибро изолирующие платформы" сравнимые с ценой самой изм. камеры, а покупают леску два крюка и два метра резики : для резонанса с мирофоном в корпусе с массой 20-100грамм в районе 0,3-1Гц достаточно лишь метрового участка в подвеске, а сам свободно свисающий к полу сигн. провод не имеет мех. резонансов и практически "не проводит колебания".
    Электричество дисциплинирует

  21. #640
    Завсегдатай Аватар для SilentS
    Регистрация
    22.12.2010
    Адрес
    Регенсбург
    Возраст
    39
    Сообщений
    1,048

    По умолчанию Re: ARTA, измеряем АЧХ+ФЧХ

    Цитата Сообщение от Ka4aN Посмотреть сообщение
    Cто раз писал
    Дык со старым микрофоном никаких отражений не ловило, это я давно проверял.
    А разница в том, что UMIK-овский имеет длину 10см, а самодельный - 35, поэтому и отражения в 10 раз слабее.
